PSJ100型高效小型破碎机设计(含CAD零件装配图)

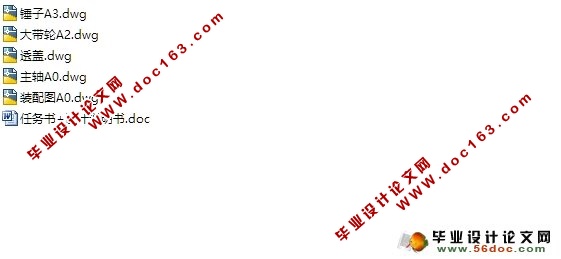

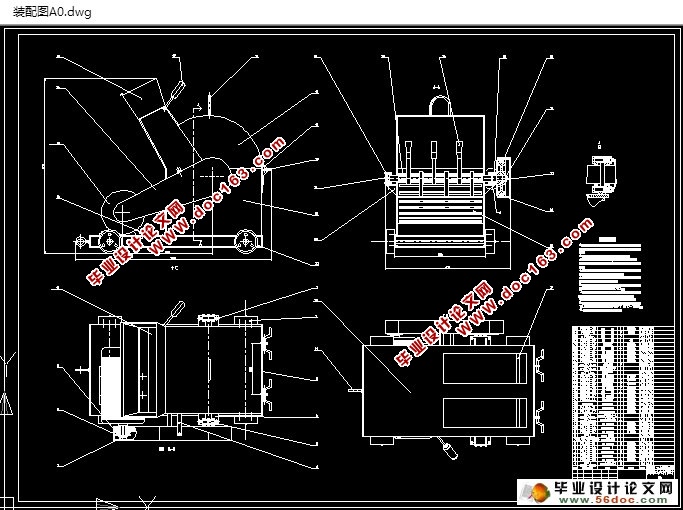

PSJ100型高效小型破碎机设计(含CAD零件装配图)(任务书,设计说明书13000字,CAD图纸5张)
分析市场上使用的破碎机螺旋钻的结构特点，并与国内外同类机型相比，做出总体方案并加以论证；主轴支撑方式的确定，带传动中带的选择和计算，主轴的选择确定；主轴电动机的选择；装配图与零件图设计。主要技术参数：驱动功率：4KW；破碎比可达到10；回转装置转速：1156r/min。
传动形式：V带式传动。
摘 要
初级破碎机的选择是采矿采石或工业矿产等涉及到减少岩石矿石或材料体积的操作成功的关键。被矿产业标准化了的装备将进行回转如双鄂破碎机，单鄂破碎机，高速回转窑，低速分拣机，撞击器，锤式粉碎机，以及支线破碎器。每种破碎机都有自己的优略，所以选择破碎机就是一个多标准的选择问题。选择等级法是非常著名的解决破碎机选择的方法。在这种方法中，决策者将会执行两两比较，然后两两比较过的地质和基数将会决定问题中各个参数的重要性。这个重要性将会知道决策者做出更为优越的选择。这个选择方法被应用到各种特殊的场合去解决问题，比如露天采矿，最优回收方案，岩体评估，矿坝的地址选择，地下矿采集方法选择，选择凿井方法，确定石矿山空间大小，选择物料搬运设备系统。然而初级破碎机的选择方法却很少被报道。在这里，我们将运用层级分析法对铁矿中破碎机的选择做出讨论。出于这个目的，破碎机的功率，填入物的大小，商品尺寸，岩石强度。磨损指数和破碎机在移动设备中的应用同样视为关键因素另外，对破碎机的工作原理及特点和主要部件的作用作了介绍，包括保险装置、调整装置、机架结构、润滑装置等；同时对机器的参数（主轴转速、生产能力、破碎力、功率等）作了计算。此外，对破碎的意义、破碎工艺和破碎比的计算，破碎机的主要部件的安装、操作及维修作了简单介绍。
关键词: 破碎比; 主轴设计; 高生产量
Abstract
The primary crusher selection is the key to the success of the mining, quarry or industrial mineral operation that involves there duction in the size of rock, ore or material. The crushing equipment standard to the mineral industries has been gyratory, double toggle jaw, single toggle jaw, high speed roll, low speed sizer, impactor, hammer mill and feeder breaker. There were advantagesand disadvantages for any crusher, so that the selection of suitable primary crusher is a multi-criteria decision making (MCDM) problem. Analytic hierarchy process is a well-known method for solving decision-making problems. In that method, pairwise comparisons are performed by the decision-maker (DM) and then the pairwise comparison matrix and the eigenvector are derived to specify the weights of each parameter in the problem. The weights guide the DM in choosing the superior alternative [1]. This method has been used for a variety of specific application in decision making problem such as equipment selection in open pit mining, selection of optimal reclamation method, rock mass rating, tailing dam site selection, underground mining method selection, selection of optimum mining method, Choosing shaft sinking method, Determining proper strategies for dimensional stone mines, equipment selection and selection of material handling equipment system [2-12]; however, its application in primary crusher selection has not been reported yet.In this paper, Analytical Hierarchy Process (AHP) was used for primary crusher selection for Golegohar Iron Mine in Iran. For this purpose, capacity, feed size, product size, rock compressive strength, abrasion index and application of primary crusher for mobile plants have conceded as important criteria.
Key words: broken up ratio; spindale design; high-capacity
破碎机箱体设计
考虑到小型高效破碎机的工作原理、高效性、便捷性以及对破碎机工作环境的考察，破碎机体设计为由板件焊接而成。板厚为5cm，材料选为Q235A。
[资料来源：http://doc163.com]
目 录
第一章 前言 1
1.1破碎机背景及发展前景 1
第二章总体方案设计 3
2.1 破碎机箱体设计 3
2.2 破碎机进料口设计 4
2.3 锤体设计 5
2.4 破碎机进料口盖板设计 5
第三章破碎机机体盖设计 6
[版权所有：http://DOC163.com]
第四章电机选择 9
第五章带传动设计 9
第六章主轴设计 15
第七章轴承选择 17
7.1 轴承选择 17
7.2 轴承寿命计算 17
第八章键的强度校核 19
8.1 键的选择 19
8.2 键连接的强度校核 19
第九章机体底座设计和机架选择 20
总结 21
谢辞 22
参考文献 23
外文资料翻译 24
