啤酒行业也是食品行业之一，食品行业对卫生标准有十分严格的要求。每个涉及食品的企业都要根据相关部门的相关要求，定期对生产设备进行消毒清洗。啤酒生产商想方设法提高产量，降低生产成本。在这种刺激下啤酒生产设备不断更新换代，啤酒瓶洗瓶机也随之发展[2]。

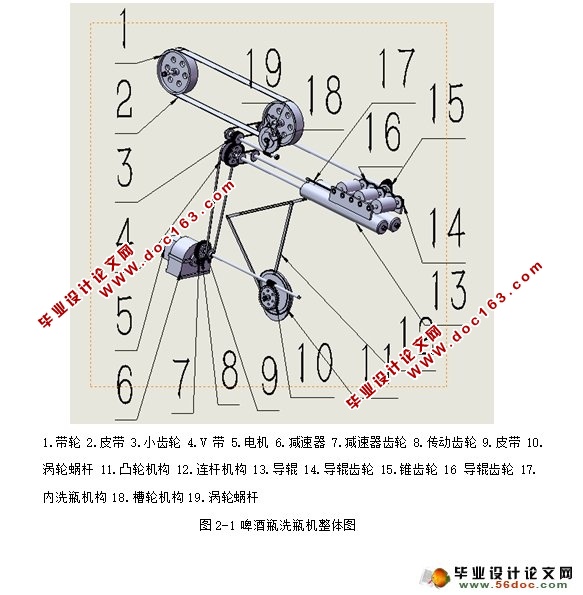

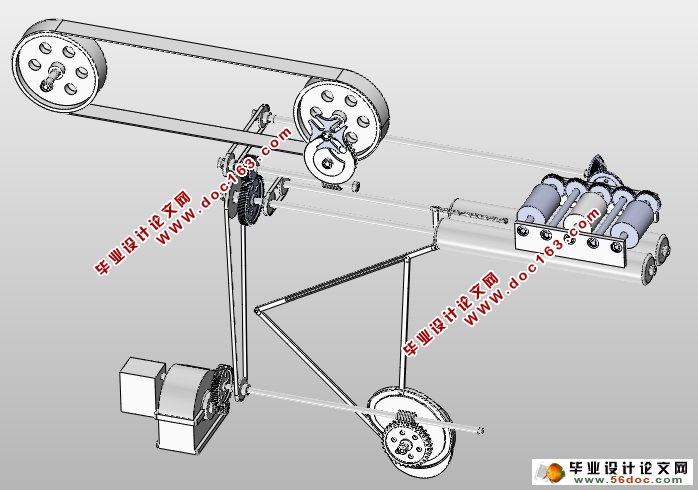

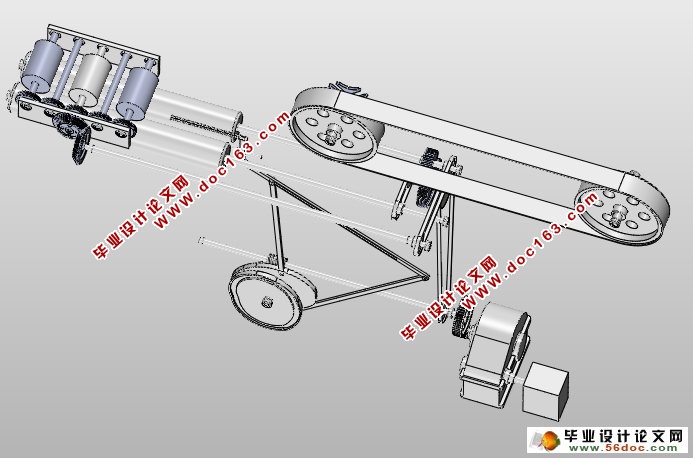

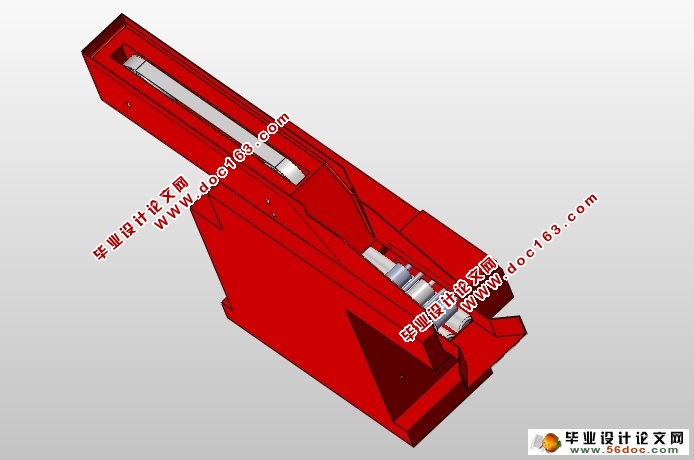

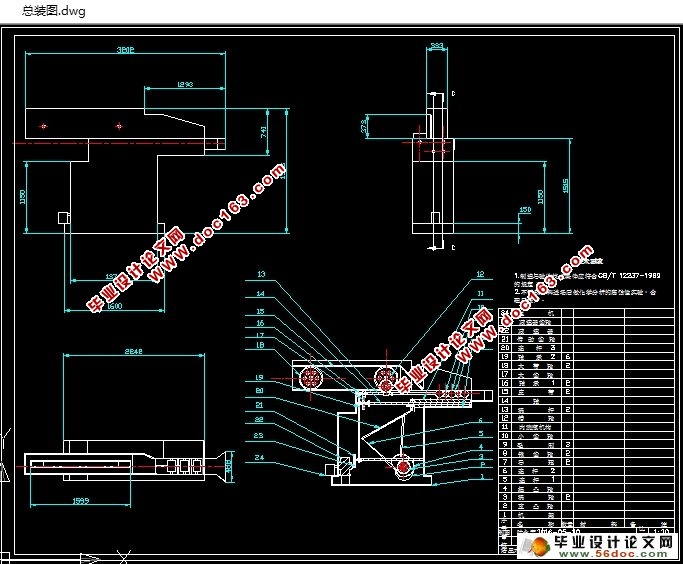

根据啤酒瓶原料及外形，设计一种简易高效的啤酒瓶洗瓶机。本洗瓶机的工作原理：用槽轮机构间歇性地将污瓶进料、用凸轮连杆机构推动瓶子前进，在前进的过程中齿轮传动双辊机构使瓶子旋转，此时毛刷机构开始清洗瓶子外表面，这一过程结束时，推杆气压通入瓶子内表面。清洗结束后瓶子归位[3]。
本文所设计的啤酒瓶清洗机，结构简单可行，生产成本低，生产效率高。

关键词：清洗机；啤酒瓶；槽轮机构；凸轮连杆机构

啤酒瓶的参数
在设计开始之前，首先应明确此次设计所要服务的对象，了解其数据信息和基本特性。啤酒洗瓶机的对象是啤酒瓶，它的数据信息或物质特性直接决定洗瓶机的某些结构的设计。
本次设计主要针对啤酒瓶来进行设计，下面简单介绍一下啤酒瓶的基本参数。 [来源：http://Doc163.com]
根据实际测量得知啤酒瓶瓶底直径为70±1mm，瓶高285±1mm。啤酒瓶使用玻璃为制作材料，玻璃材料具有易碎的特性，所以在输送时不能承受太大冲击。

啤酒瓶洗瓶机设计要求
啤酒瓶洗瓶机是由进瓶机构、推瓶机构、导辊机构和转刷机构共同完成工作的。首先是推瓶机构以均匀的速度将瓶子推上导辊，推头的往复运动使瓶子一个个不间断的送上工作台进行清洗工作，由于瓶子是从静止到具有一定的速度，推头和瓶子之间必然存在着一定的冲击，所以用橡胶制作推头，保证在工作过程中尽可能减少瓶子的破碎率。第二，瓶子送到工作台的同时导辊进入旋转的状态并且开始清洗瓶子。
