建筑混凝土搅拌机的设计(含CAD图,SolidWorks三维)

建筑混凝土搅拌机的设计(含CAD图,SolidWorks三维)(任务书,开题报告,开题答辩PPT,论文说明书10600字,CAD图纸7张,SolidWorks三维图,答辩PPT)

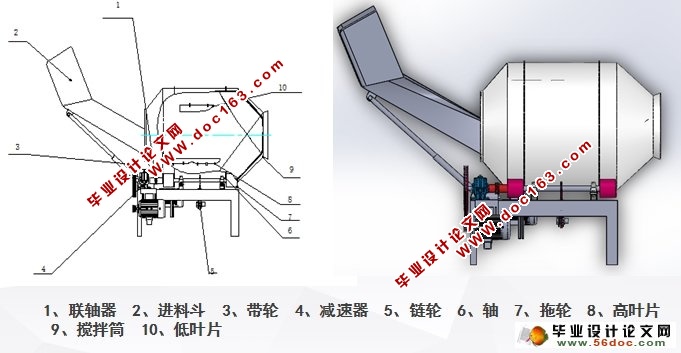

本设计的主要机型是自落式锥型反转出料搅拌机。它是小型工程建筑混凝土搅拌机的一种，自落式锥型反转出料搅拌机能搅拌轻骨料混凝土，能使混凝土达到强烈的搅拌作用，搅拌非常均匀，生产效率高，质量好，成本低。它是目前国内比较新型的搅拌机，整机结构紧凑、外型美观、便于运输。其主要组成结构包括：搅拌设备，搅拌传动系统，上料机构，供水系统，电气控制系统等。主要设计计算内容是自落式锥型反转出料搅拌机整体结构的设计，主要包括：整体结构方案的确定、搅拌桶外形尺寸的确定、电机的选择、上料机构的设定、减速器的设计；联轴器的选择以及完成机架总成图及零部件图。

关键词：混凝土；搅拌机；自落式；双锥反转
                                                        [资料来源：http://Doc163.com]
本机的主要特点有结构新颖，具有生产效率高，搅拌质量好，重量轻，造型美观等优点是一种比较先进的机械。其特征是在支架上设有中部带有轴承座的侧部与支架的支承腿平行的转动托架，在转动托架的轴承座内通过轴杆插座有搅拌罐。
我所选择要设计的是第二种锥型反转出料移动式混凝土搅拌机。
（1）一种立式混凝土搅拌机，包括有：供水系统、传动装置、搅拌与出料装置、上料机构。本实用新型涉及一种用于搅拌混凝土的立式混凝土搅拌机。据了解，目前用于搅拌混凝土的搅拌机普遍是带有上料斗的卧式 搅拌机，虽然其给搅拌混凝土带来了很多好处，存在有结构复杂，需要2次上料及混凝土排放不净和不便清洗搅拌罐等不足之处。
本实用新型旨在提供一种，设计合理、结构简单；操作方便灵活、不受场地限制、排料彻底、便于清洗搅拌罐、直接投料的立式混凝土搅拌机。本实用新型的技术解决方案是，为了实现上述目的，在支架上设有中部带有轴承座的侧部与支架的支承腿平行的转动托架，在转动托架的轴承座内通过轴杆插座有搅拌罐，在支架一侧的支承腿的外侧设有布有手柄卡口的角度盘及通过轴杆设在转动托架轴杆上的手柄。
（2）操作时将沙、石、水泥和水倒入搅拌罐内，并启动电机，通过传动齿轮和拖轮使搅拌罐旋转进行搅拌，同时根据搅拌罐内所装物料的多少和搅拌情况将手柄推入角度盘的不同角度的手柄卡口内进行调节搅拌罐的搅拌角度。当需排料时，扳动手柄使转动托架转动，转动至搅拌罐内的混凝土处于被排放的位置，当搅拌罐内的混凝土被排完后，将手柄放回到使搅拌罐处于所需要的投料角度，然后再进行下一次搅拌工作。其搅拌罐的翻转角度为3600°。当需停止工作时，将电机电源切断。 [资料来源：Doc163.com]

原始数据
（1）出料容积350L
（2）进料容积500L
（3）搅拌桶转速15 r/min
（4）骨料最大粒径60mm
（5）生产率25-30m3 /h


目 录
1引言    1
2混凝土的设计要求    2
2.1搅拌机的选型    2
    2.2原始数据    4
    2.3设计的总体要求    4
3总体设计方案确定    4
    3.1总体设计方案    4

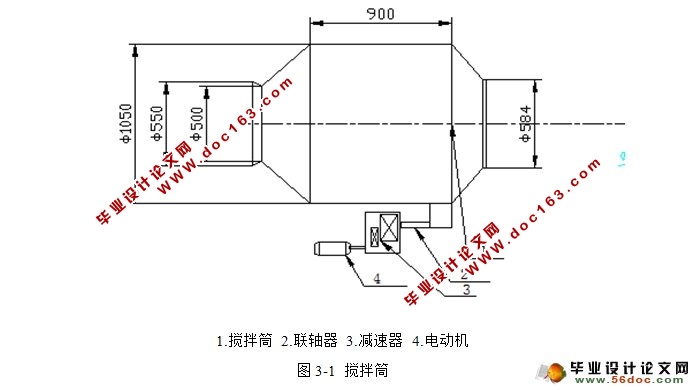

    3.2搅拌桶设计    5
4传动系统的选择    6
    4.1电动机的选择    6
    4.2减速器的选择    8

    4.3轴的校核    12
    4.4联轴器    13
    4.5轴承的选择    14
5其他系统的选择    14
    5.1供水系统    14
    5.2液压系统    15
    5.3料斗的设计    15
    5.4底架的设计    16
    5.5摩擦传动    16
总 结    17
致 谢    18
参考文献    19 [资料来源：www.doc163.com]
