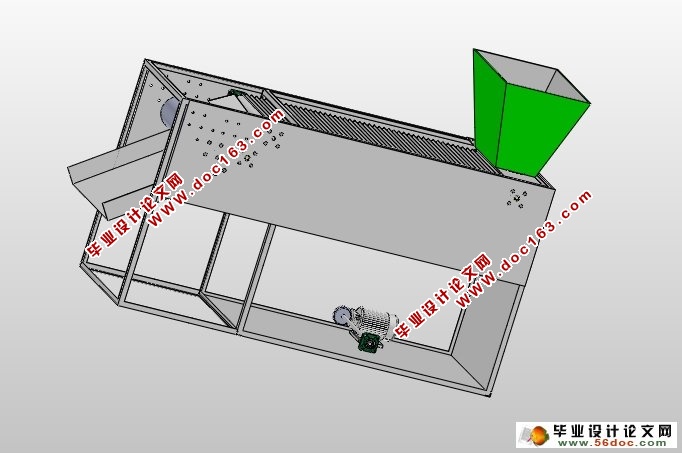

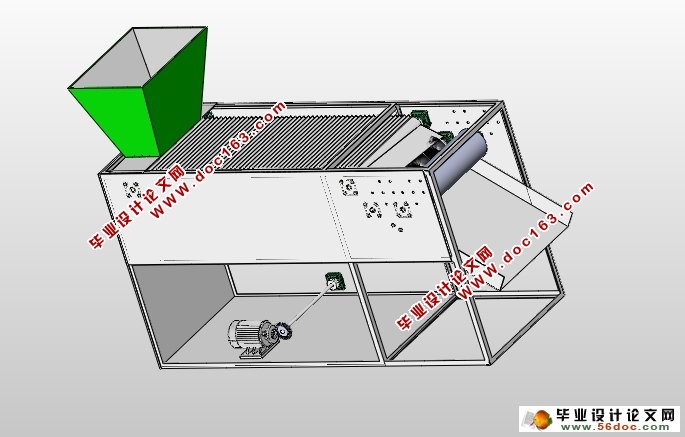

红枣切片机(圆盘式)的设计(农业机械)(含CAD图,SolidWorks三维)

资料介绍:

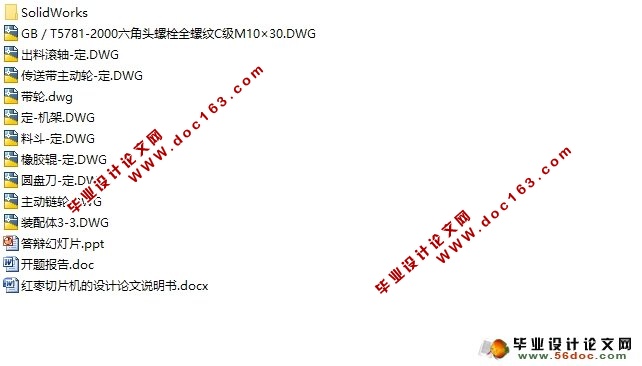

红枣切片机(圆盘式)的设计(农业机械)(含CAD图,SolidWorks三维)(开题报告,论文说明书6500字,CAD图纸10张,SolidWorks三维图,答辩PPT)
工作原理
红枣切片机通过料斗将红枣置于槽型传送带上,由槽型传送带和平板震动器的作用下将红枣均匀整齐排列在输送带上,经过导料板,将红枣以统一形态送至圆盘刀处,经过圆盘刀和橡胶辊的作用达到切片的目的。
根据本课题所选的方案,将该半自动旋盖机的结构分为四个部分:动力部分、剪切部分、物料输送部分和机壳部分。
主要技术参数要求:
电源:220V 50Hz
功率:370W
工作方式:电动
生产能力:100kg/小时左右
适用红枣尺寸:长 30mm 宽 20mm
外型尺寸:1500×1200×800mm
重量:65kg
[资料来源:http://www.doc163.com]





[来源:http://Doc163.com]



目 录
1绪 论 2
1.1 选题的背景和目的 2
1.2 圆盘式剪切机国内外的发展现状 2
1.3 剪切机设计内容和方法 3
2.红枣切片机的研制方案 3
[资料来源:http://doc163.com]
2.1红枣切片机机的要求 3
2.2系统方案原理图 4
3.结构设计计算 4
3.1传动部分的设计 4
3.2传送部分的设计 8
3.3机壳设计 9
4各部分结构的校核与计算 10
4.1轴承的校核 10
4.2键的校核 11
4.3轴的计算校核 12
总 结 15
致 谢 16
参考文献 17 [资料来源:www.doc163.com]
