果园挖穴施肥机的设计(农业机械)(含CAD图,SolidWorks三维)

果园挖穴施肥机的设计(农业机械)(含CAD图,SolidWorks三维)(任务书,开题报告,论文说明书9100字,CAD图纸7张,SolidWorks三维图,答辩PPT)
我国是生产水果的大国，无论是在面积上还是在水果产品的产量上都是位居世界第一的。但是由于果园管理和种植技术的落后使得水果产品的品质下降，所以果园施肥技术和方式就成了提高水果产品的品质的一大因素。虽然果园施肥方式呈现多样化的趋势，但是果园机械化施肥却处于一种比较低下的水平。甚至在一些地方还采用着人工施肥的方式，这样使得施肥工作繁重、效率低下、而肥料的腐蚀性对人体造成着伤害等，消耗着大量人力物力却无法达到提高水果产量和品质的提升。所以机械化施肥和肥料的利用率成了设计的重点。就此果园定量挖坑施肥机可以解决，机械化施肥和提高肥料利用率的难题。

关键词：果园；挖穴；施肥机

果园挖穴施肥机的原理

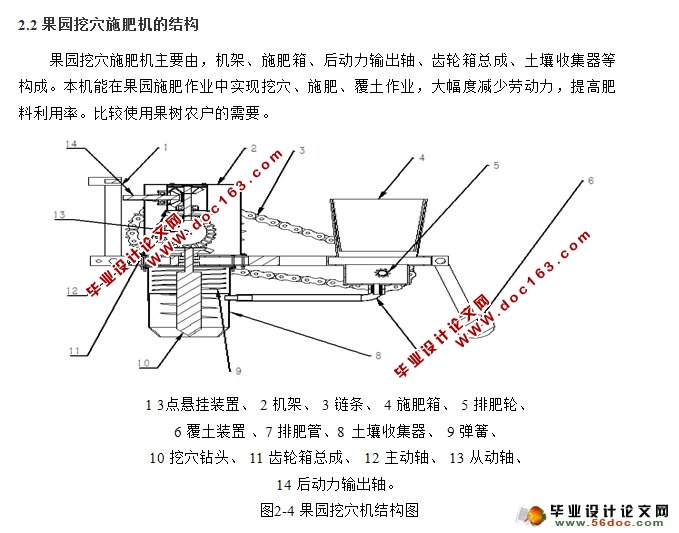

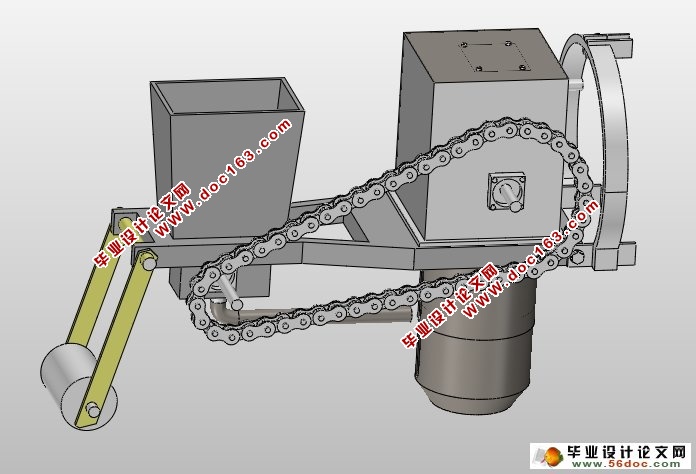

本果园施肥机主要有齿轮箱总成、传动箱总成、3点悬挂装置、覆土装置、排肥箱、土壤收集器、机架等部分组成如图4.工作原理如下所述：
（1）利用拖拉机的牙也悬挂系统将施肥机挂在施肥机后方。
（2）施肥机的动力由拖拉机的后动力输出轴经传动轴总成传至于齿轮箱。

[资料来源：https://www.doc163.com]

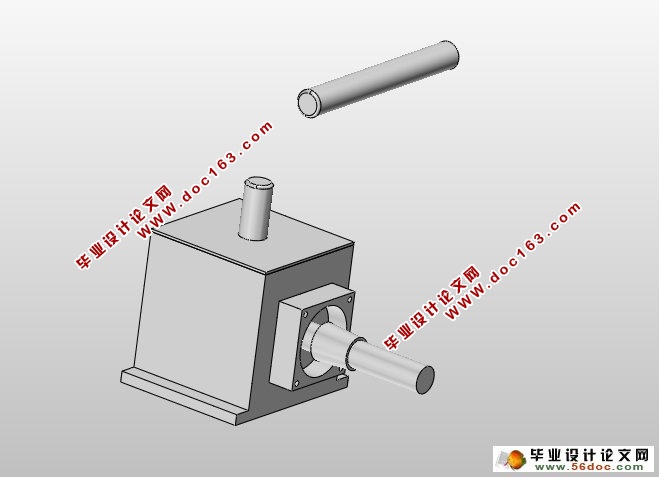

（3）动力经过齿轮箱的减速、换向，作用于竖直方向和水平方向的两传动轴，带动排肥装置实施肥料添加。

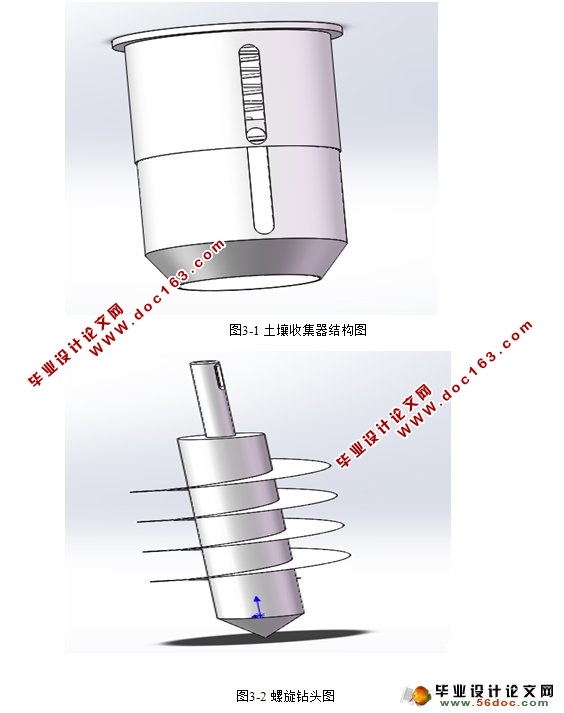

（4）在螺旋钻头于土壤接近时电容式接近开关开始开启排肥管，螺旋钻头开始钻孔时由其螺旋的提升作用，将土壤和肥料至于土壤收集器内混合；在螺旋钻孔结束提升过程中，肥料和土壤由土壤收集器置入钻孔中，并在施肥机前进是由覆土装置覆土。来实现整机钻孔、施肥、覆土一体化要求。



[资料来源：https://www.doc163.com]

目 录
1绪论    3

1.1课题研究的意义    3
1.2国内外定量挖坑施肥机发展状况    3
1.3国内外果园挖坑定量施肥机存在的问题    4
1.4研究的内容和方法    4
1.5预期目标    4
1.6重点研究的关键问题及解决思路    5
1.7工作条件及解决方法    5
2果园挖穴施肥机的总体设计    5
2.1果园挖穴施肥机方案的选择    5
2.2果园挖穴施肥机的结构    7
2.3果园挖穴施肥机的原理    8
3施肥机主要部件的设计    8
3.1土壤收集器的设计    8
3.2螺旋钻头的设计    9
4机械传动部分的设计    10
4.1机械传动结构    10
4.2传动比以及传动转速的计算    11
5挖穴施肥机的施肥箱设计    12
5.1施肥箱    12
5.2排肥轮的设计与排肥量的计算    12
6果园挖穴施肥机接近开关的设计    13
6.1接近开关的选择    13
6.2电容式接近开关与其定量施肥的原理    15
7轴的校核    16
7.1主动轴的校核    16
总 结    18
致 谢    19
参考文献    20
