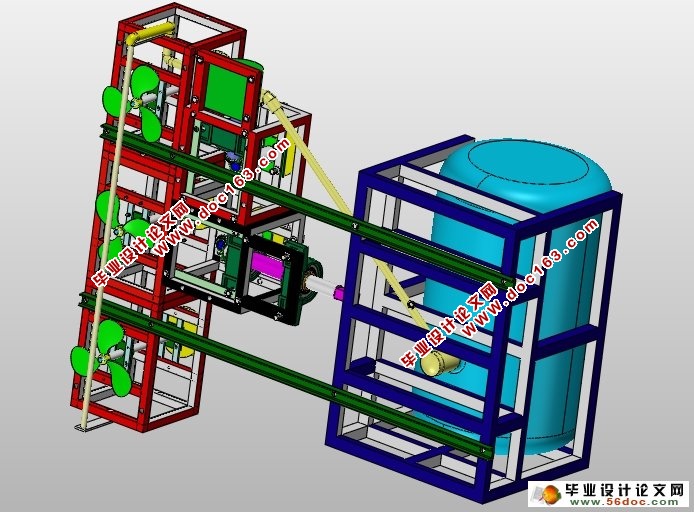

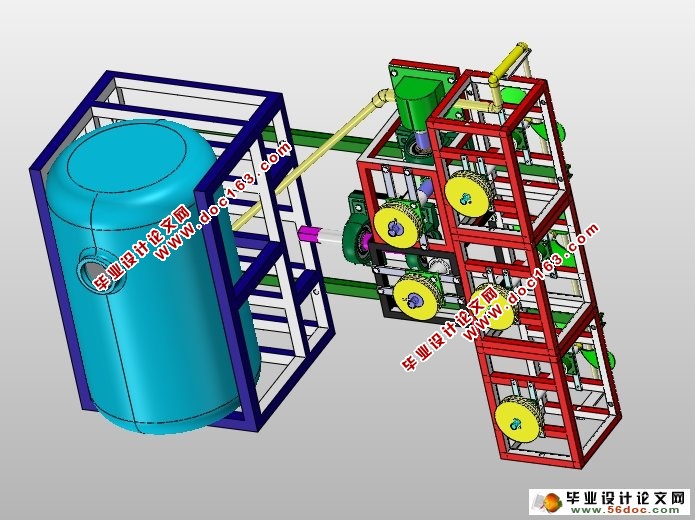

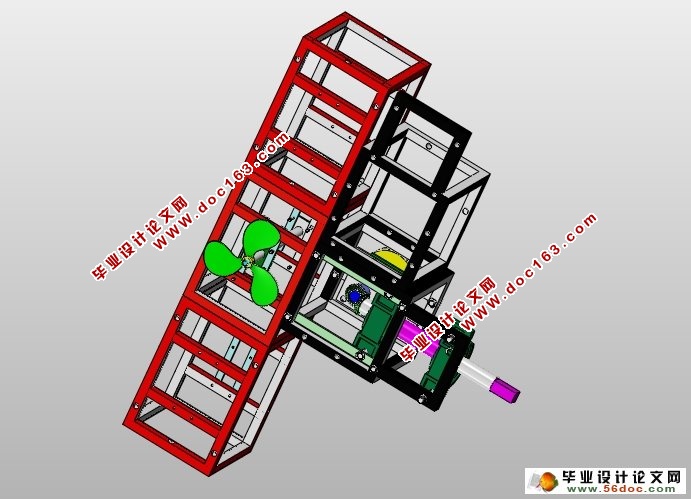

高架风扇助力喷药机设计(农业机械)(含CAD图,SolidWorks三维)

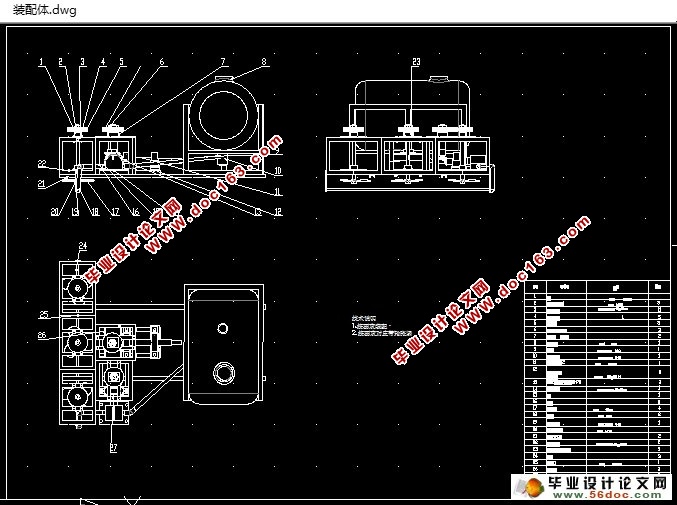

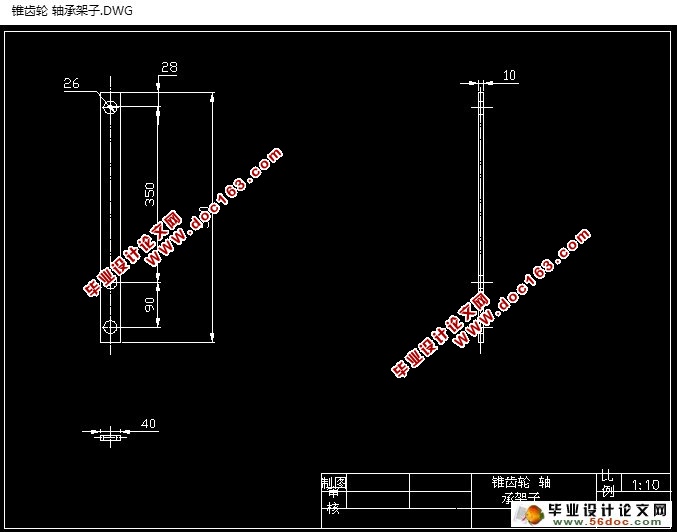

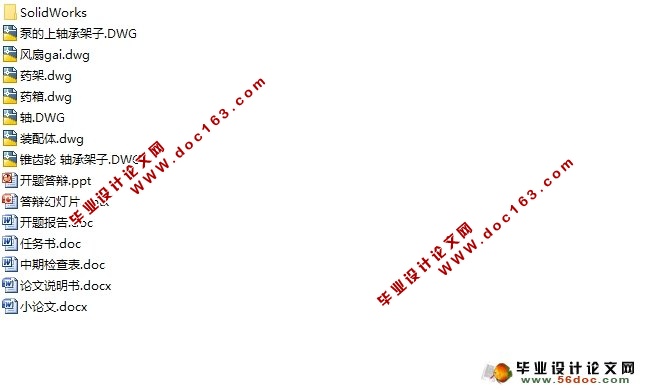

高架风扇助力喷药机设计(农业机械)(含CAD图,SolidWorks三维)(任务书,开题报告,开题答辩PPT,中期检查表,论文说明书8900字,CAD图纸7张,SolidWorks三维图,答辩PPT)

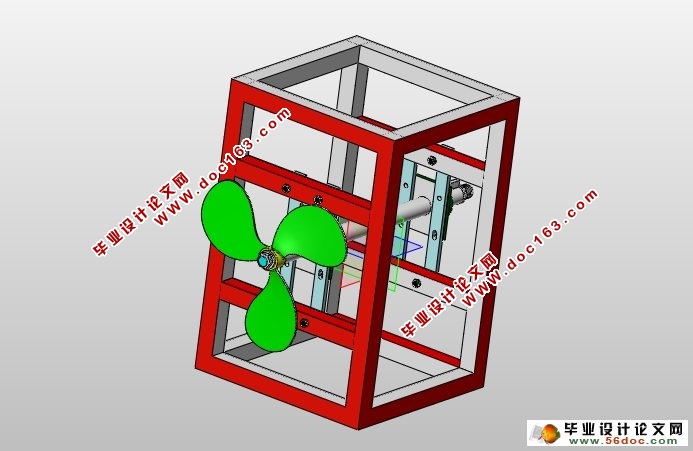

现在的棉花喷药机的对于农药的利用率都在提高,可在喷洒脱叶剂时,由于棉花的叶子很茂密,对于下面的叶子没有喷洒上,这就导致了在后面棉花的叶子没有脱落干净,对于后期采棉机的采收形成影响,这就造成了棉花等级的下降,直接影响农户的收入和棉花的和品质,所以对于脱落剂的喷洒的位置与方法很是重要。如果喷洒正确,那么就直接提高农药的利用率和后期棉花的采收和等级。该机在原有的基础上在每个喷头上面加了一个小风扇,这样不仅帮助农药的喷洒起到雾化的作用,还能在喷洒的同时用风将棉花上面的叶子吹开,以助于农药喷洒到下面的叶子,这样农药就洒在棉花的全身,达到全部脱叶的效果。
该机不仅适用于棉花,还适用于向日葵等。
关键词:自走式 ;喷药机;风扇助力

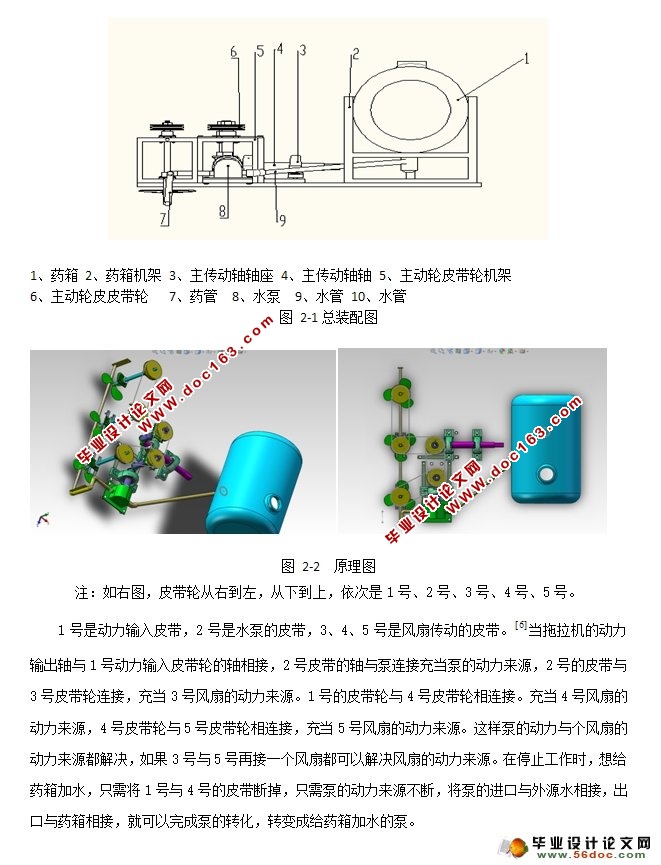

1号是动力输入皮带,2号是水泵的皮带,3、4、5号是风扇传动的皮带。 当拖拉机的动力输出轴与1号动力输入皮带轮的轴相接,2号皮带的轴与泵连接充当泵的动力来源,2号的皮带与3号皮带轮连接,充当3号风扇的动力来源。1号的皮带轮与4号皮带轮相连接。充当4号风扇的动力来源,4号皮带轮与5号皮带轮相连接,充当5号风扇的动力来源。这样泵的动力与个风扇的动力来源都解决,如果3号与5号再接一个风扇都可以解决风扇的动力来源。在停止工作时,想给药箱加水,只需将1号与4号的皮带断掉,只需泵的动力来源不断,将泵的进口与外源水相接,出口与药箱相接,就可以完成泵的转化,转变成给药箱加水的泵。 [来源:http://Doc163.com]
[版权所有:http://DOC163.com]
[来源:http://Doc163.com]
目 录
1 绪论 1
1.1课题研究的意义 1
1.2国内的药物喷洒机的现状 1
1.3 该产品的研究目的 1
1.3.1 研究的方法和内容 2
1.3.2预期的目标 2
1.4重点研究的关键问题及解决思路 2
1.4.2工作条件及解决方法 2
2. 产品的总体原理及总体设计 3
2.2 主要部件结构设计 4
3 整机的设计 5

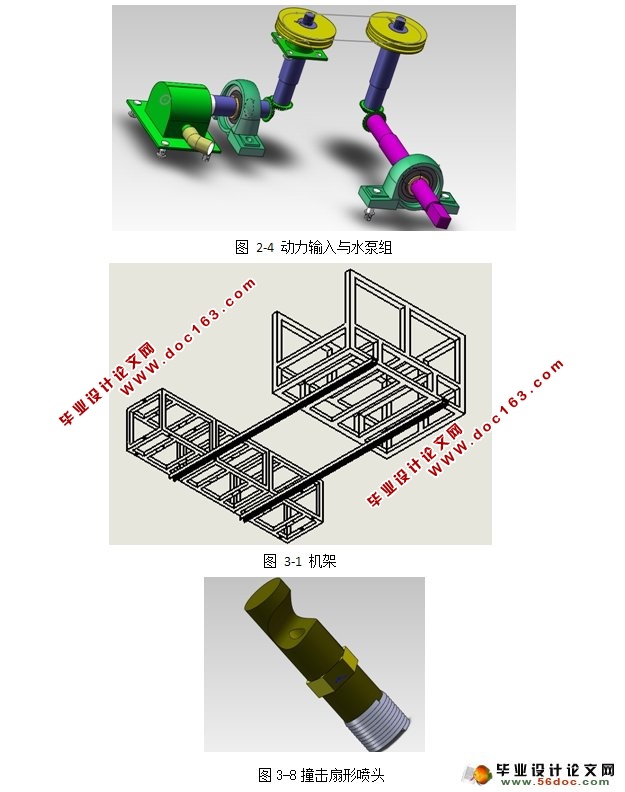

3.1 机架 5
3.3 搅拌器 6
3.4 主轴材料的选择 7
3.4.1 轴的最小直径与长度的计算 7
3.4.2 锥齿轮的计算 8
3.5 带及带轮的设计 9
3.6 风扇的设计 10
3.7喷射部件 10
3.7.1 喷头 11
3.8喷头类型及形成雾滴的基本原理 12
3.8.1 机械的方法 12
[来源:http://www.doc163.com]
3.8.2 加热冷凝法 12
3.8.3 发射剂汽化法 13
3.9 喷头流量校核 13
总 结 14
致 谢 15
参考文献 16 [资料来源:http://www.doc163.com]
