小型烟根挖掘机设计(CAD,Proe三维)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

小型烟根挖掘机设计(CAD,Proe三维)(任务书,开题报告,论文说明书12400字,cad图纸10张,Proe三维图)
摘要
  烟根挖掘机,又可以称作是拔杆机。就是用拔杆装置将烟草、棉花等作物采摘完的根茎自动连根拔起。一些秸秆矮小的农作物在田间耕作的时候直接打碎埋入土里,但是像烟草,棉花等作物的根茎比较粗长的不易这样处理,因此就需要连根拔起再进行二次处理。烟根挖掘机是将作物根茎拔起后便于转移或者直接将根茎在田里处理粉碎,节省劳动力,大大减轻了农民朋友的劳动强度,便于农民进行土壤改良和翻耕,同时也便于充分利用植物根茎资源,一定程度上减少了根茎燃烧带来的环境污染,有利于保护大气环境,发展生态农业,便于实现有机农业和可持续发展农业。本次设计主要是针对挖掘机的挖掘切割部分和传动系统的分析设计。

关键词:烟根挖掘机;传动系统;切割挖掘

Abstract
  tobacco root excavator, pulling rod can be described as machine. Is to use pull rod device will be picking the roots of tobacco, cotton and other crops automatically by the roots. Some short straw of crops in the field farming directly break buried in the grave, but like tobacco, cotton and other crops root fairly thick long difficult this kind of treatment, so they need to be uprooted and secondary processing. Smoke root excavator is transferring crop roots pull up later processing crushing in the fields or directly to the roots, the save Labour, and greatly reduce the labor intensity of farmers friends, facilitate the farmers for soil improvement and ploughing, also easy to make full use of plant root resources, to a certain extent reduced the rhizome combustion pollution to the environment, is conducive to protect the atmospheric environment, the development of ecological agriculture, to realize organic agriculture and agricultural sustainable development. This design mainly for excavator digging cutting part and the analysis of the transmission system design. [资料来源:http://doc163.com]

Keywords: smoke root excavator, transmission system; Cutting excavation section.

本次设计的根茎挖掘机主要是以烟叶根为主,同时可以适用于玉米,棉花等作物,能一次性将烟草根茎进行两段式清除,先切割烟杆,然后挖掘烟根。力求设计出一种适用于丘陵地带的小型烟根挖掘机。通过小型烟根挖掘机在生产中的应用,可以做到节约劳动力,节约生产时间,减轻劳动人员的工作量。例如:原本烟根清除是一项费时费力的工作,由于烟根在地里埋得较深,人工劳作时有时必须徒手拔除,这样做则可能会划伤皮肤。在应用烟根挖掘机之后,就不会存在诸如此类的问题了,大大节省的生产时间和劳动力,而且更方便安全。
   其作业工艺流程如下:
   小型农作物根茎挖掘机是由内燃机,行走轮,机架,破土拔杆装置等组成。作业时,启动动力装置带动刀具转动,压低扶手使刀具贴近根茎深入地表对根茎进行挖掘切割,然后将切割挖掘好的根茎挖刨出地表方便之后烟农的统一收集(由于烟草根茎有自毒现象,所以不建议留田深埋处理)。
设计的主要内容:
(1)收集烟根特性及挖掘机械设计制造的相关理论基础知识;
(2)提出烟根挖掘机设计方案,并作方案比较,确定总体方案及相关参数;

[资料来源:www.doc163.com]

(3) 完成烟根挖掘机的主要机构设计;
(4) 挖掘参数选择;
(5)绘制图纸并完成设计说明书。

主发动机参数
汽油机功率、转速    7.5kW    1800r/min
行走轮直径(mm)    400
小皮带轮直径(mm)    87
大皮带轮直径(mm)    231
主机变速箱动力输出轴转速(r/min)    678
  [来源:http://www.doc163.com]

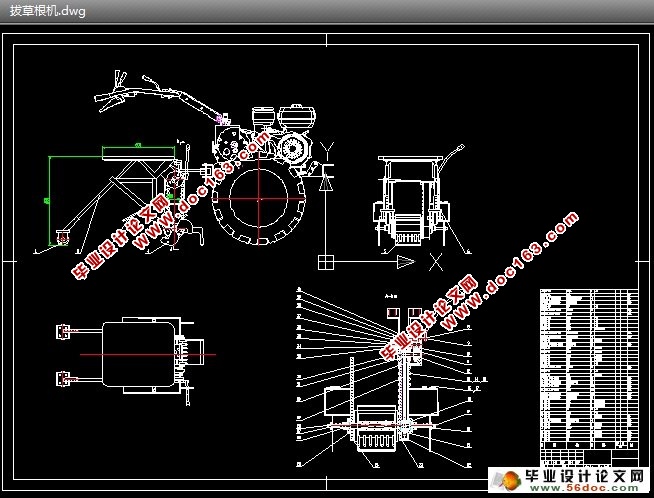

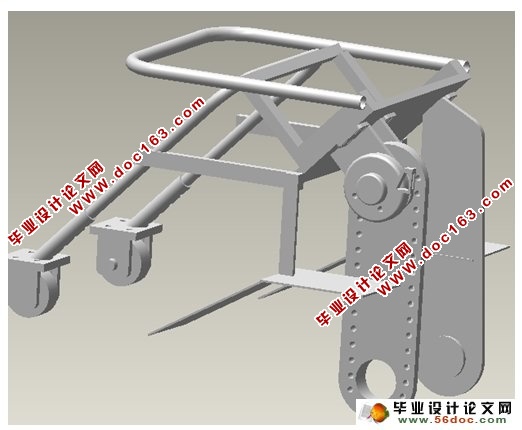

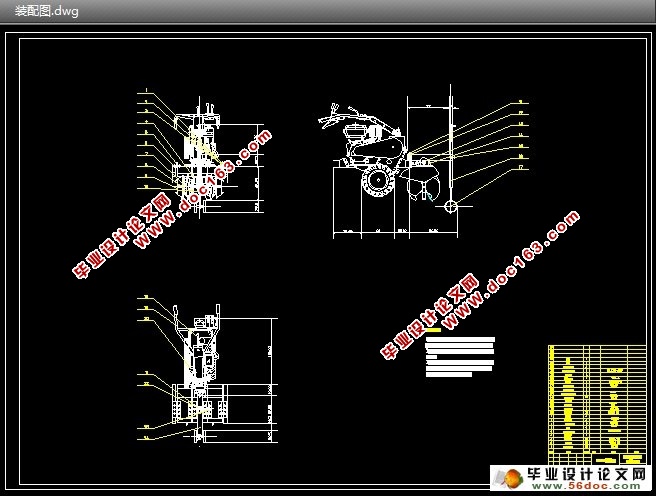

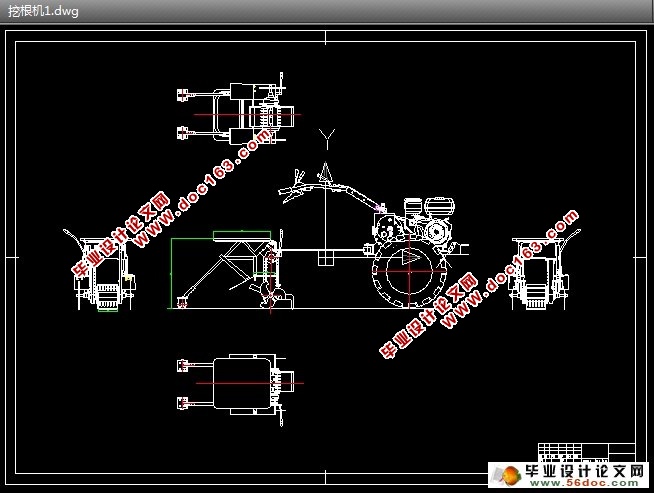

小型烟根挖掘机设计(CAD,Proe三维)
小型烟根挖掘机设计(CAD,Proe三维)
小型烟根挖掘机设计(CAD,Proe三维)
小型烟根挖掘机设计(CAD,Proe三维)
小型烟根挖掘机设计(CAD,Proe三维)
