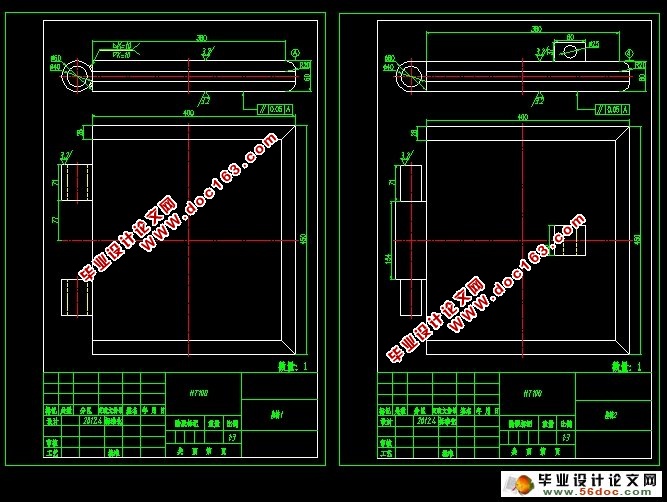

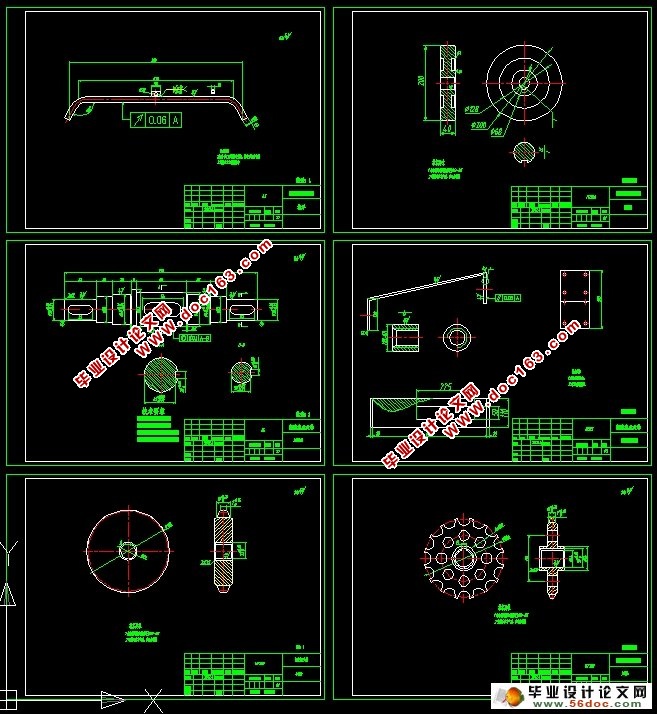

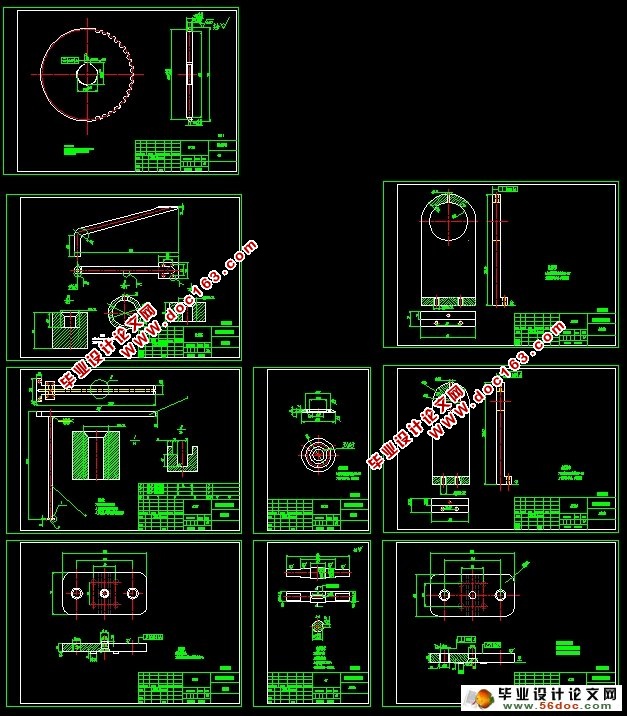

多功能健身器设计(含CAD零件图,装配图)
多功能健身器设计(含CAD零件图,装配图)(开题报告,中期检查表,论文设计说明书12200字,CAD图纸18张)
摘 要：本次设计的主题是多功能健身器。该款多功能健身器由腿部锻炼机构、腰部锻炼 机构、手臂锻炼机构和机架四部分组成。腿部锻炼机构利用了链传动的工作原理和飞轮的优点，达到锻炼腿部肌肉的效果；腰部锻炼机构利用了曲柄滑块机构的工作原理和弹簧的优点，达到锻炼腰部肌肉的效果；手臂锻炼机构利用了操纵机构（拉手和钢丝绳）、导向机构（双导杆）、调节机构（调节杆）和配重的有效组合，达到锻炼手臂肌肉的效果；机架为三个机构的合理组合提供平台。此外，该款多功能健身器具有使用方便、安全性好、成本低和拼装设计的特点。
关键词：多功能；健身器；机构；锻炼
Multifunctional body-building device design
Abstract: The subject of this design is multifunctional body-building device. Multifunctional body-building device is composed of four parts: leg exercise mechanism, waist exercise mechanism, arm exercise mechanism and the rack. To take leg part muscles exercise effect, leg exercise mechanism uses the working principle of belt transmission and the advantage of flywheel. To take waist part muscles exercise effect, waist exercise mechanism uses the working principle of slider crank mechanism and the advantage of spring. To take arm part muscles exercise effect, arm exercise mechanism uses the effective combination of operated control devices (fixer and cable), guiding mechanism (twin guide bars),controlled device(control lever) and counterweight. Furthermore, this multifunctional body-building device is provided with the advantages of applying easy, safety, cheap and assembly design.
[版权所有：http://DOC163.com]
Keyword: multifunctional; body-building; mechanism; exercise
设计要求
根据健身器械的要求，作品应满足一下要求：
1）只能提供单人锻炼，但为多功能器械；
2）安全可靠，工作平稳，无噪声；
3）锻炼量可调节，每级5kg，操作方便；
4）设计合理，解决目前市场上健身机械的设计不足 ，并便于生产制造；
5）外型美观，采用拼装结构，便于包装运输；
6）选材合理，经济性能好，造价控制在2000元范围内。
目 录
摘要 1
关键词 1
1 前言 2
1.1 方案确定与分析 2
1.2 设计要求 2
1.3 整体结构 3
1.3.1 手臂锻炼机构及机架 3
1.3.2 腿部锻炼机构 3
1.3.3 腰部锻炼机构 3
2 腿部锻炼机构设计 3
2.1 传动方案的选择 3
2.1.1 方案一: 采用带传动方式 3
2.1.2 方案二：采用链传动方式 4
2.2 链传动的设计计算 4
2.2.1 选择链轮齿数 3
2.2.2 确定计算功率 4
2.2.3 选择链条型号和节距 4
2.2.4 计算链节数和中心距 9
2.2.5 计算链速，确定润滑方式 10
2.2.6 计算压轴力Fp 10
2.2.7 链轮的结构 11
2.2.8 链轮的材料 11
2.3 轴的设计 11 [资料来源：http://doc163.com]
2.3.1 求输出轴上的功率 、转速 和扭矩 11
2.3.2 求作用在轴上的力 11
2.3.3 轴的结构设计 14
2.3.4 求轴上的载荷 14
2.3.5 按弯扭合成应力校核轴的强度 15
2.4 飞轮机构 15
2.4.1 飞轮转动惯量的近似计算 17
2.4.2 飞轮尺寸的确定 18
3 健身器腰部锻炼机构设计 2
3.1 座椅的设计 2 [资料来源：https://www.doc163.com]
3.1.1 座椅的设计构思 2
3.1.2 座椅的尺寸 3
3.2 曲柄滑块机构的设计 3
3.2.1 各杆长尺寸的设计计算 3
3.2.2 连杆直径的选择 4
3.2.3 弹簧的设计计算 4
4 臂力机构及机架设计 9
4.1 设计材料的选定 10
4.2 底座的设计 10
4.3 支架的设计 11
4.3.1 支架的作用 11 [资料来源：Doc163.com]
4.3.2 支架力学性能分析 11
4.3.3 支架的工艺处理 11
4.4 配重的设计 2
4.5 滑轮的设计 2
4.6 钢丝绳的设计 2
4.7 其他零件的设计 3
4.8 标准件的选定及校核 3
4.8.1 螺栓连接的选定及校核 3
4.8.2 轴承的选定及校核 3
4.9 导管的设计 4
5 设计总结 18
参考文献 19
[资料来源：https://www.doc163.com]
致谢 19 [来源：http://Doc163.com]
