摘  要：随着社会的不断进步，改革开放的深入，我国的基础建设项目不断增多，对工程机械产品的需求量也越来越大。液压挖掘机是工程机械的重要产品之一，具有较高的技术含量，由于挖掘机的工作条件恶劣，要求实现的动作复杂，于是它对工作装置的设计提出了很高的要求，因此，对挖掘机工作装置的分析设计对推动我国挖掘机的发展具有重要意义。
关键词：挖掘机；铲斗；动臂；斗杆；

 The Design of WY90 Hydraulic Excavator Working Device
Abstract:With the development of the society and economy in China,many fundamental engineering projects needs to be completed by the excavator.The hydraulic excavator is one of the most important contruction machineries.The hydraulic excavator includes the higher technical specification.Because of the bad working condition and conmplicated working movements of the excavator,it's has high requitements for it's working device,the analysis and research of its working device make very important sens.

Keyword: excavator;bucket;arm;measures stem;

机型选择及特点分析
    本设计中，我选的是WY90型单斗液压挖掘机，其工作装置采用反铲装置。单斗液压挖掘机是一种采用液压传动并以一个铲斗进行挖掘作业的机械。它是在机械传动单斗挖掘机的基础上发展而来的，是目前挖掘机中重要的品种。
在建筑工程﹑交通运输﹑露天采矿﹑水利施工及现代军事工程中都广泛采用，是各种土石方施工中重要的机械设备。由液压挖掘机在构造和性能上有较多的优越性，因此近年来发展迅速，在中小型单斗挖掘机中，已取代了机械传动单斗挖掘机，成为工程机械的主要机种。

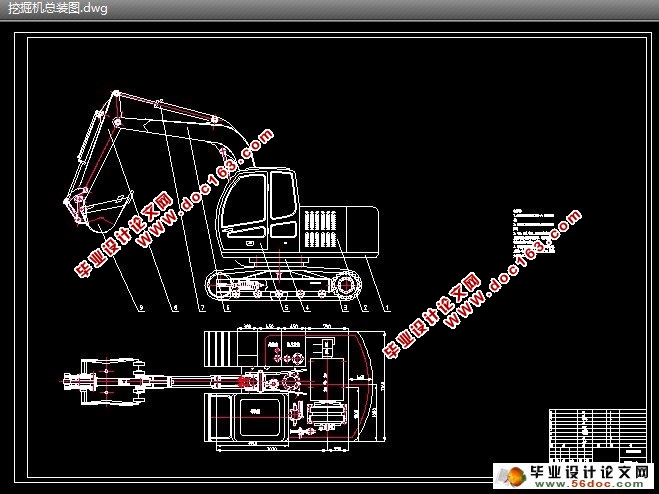

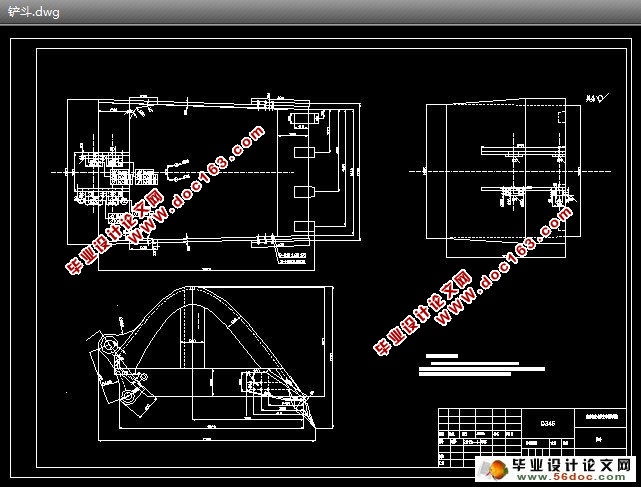

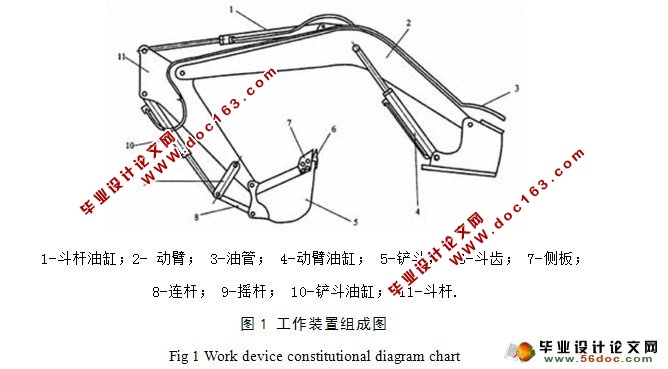

图1为我所选的单斗液压挖掘机的反铲工作装置基本组成及传动示意图，如图所示反铲工作装置由铲斗5、摇杆9、斗杆11、动臂2、相应的三组液压缸1, 4,10等组成。动臂下铰点铰接在转台上，通过动臂缸的伸缩，使动臂连同整个工作装置绕动臂下铰点转动。依靠斗杆缸使斗杆绕动臂的上铰点转动，而铲斗铰接于斗杆前端，通过铲斗缸和连杆则使铲斗绕斗杆前铰点转动。
    挖掘作业时，接通回转马达、转动转台，使工作装置转到挖掘位置，同时操纵动
