无动力滚刀式草坪修剪机设计(含CAD零件图和装配图)

无动力滚刀式草坪修剪机设计(含CAD零件图和装配图)(任务书,开题报告,中期检查表,论文说明书14200字,CAD图12张)
摘  要:草坪是现代社会的重要组成部分，也是社会文明及环境的重要标志。近年随着草坪面积的增加，对草坪的护养也随之增加。手推式草坪修剪机通过齿轮传动机构把驱动轮的扭矩传给滚刀使滚刀旋转，利用滚刀与底刀相切形成剪刀原理对草坪进行剪切的。

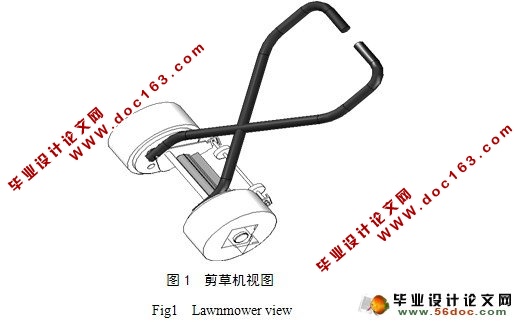

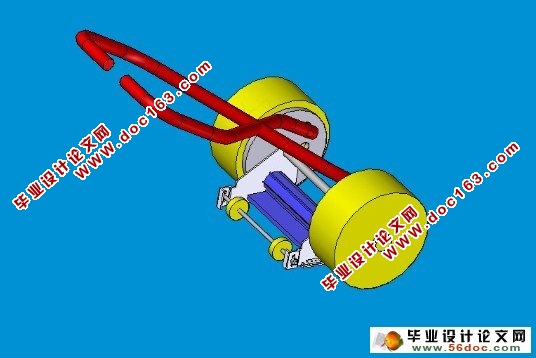

本文对草坪修剪机的工作原理，传动系统和剪草机构等具体结构做了详细介绍，并且重点计算确定了传动系统中齿轮和轴的基本尺寸，对各个标准零件、非标准零件的选取也做了相应的计算。在计算数据的基础上用Auto CAD完成无动力草坪修剪机的装配图、部分非标准件的零件二维图,并用Solid Edge完成所有零件的三维造型和装配。该机具有无污染、无噪音、无振动等优点，适用于庭院草坪，小面积草坪，园林区域草坪。
关键词：草坪；草坪修剪机；滚刀

The Design of No Power Hob Mower in Lawn
Abstract:The lawn is the important part in the modern society, which is an important symbol of the social civilization and the environment. In the recent years, with the increment of lawn area, the lawn cultivating is also increased. Hand mower in lawn is a machine which transfers the running of the wheel to the spiral hob by the gear wheel box. The spiral hob meshes with the fixed tool, which likes a pair of scissors, and cuts down the grass.

In this paper，the work principle of the hand mower in lawn, the transmission part, the cut part and the adjusting part are reviewed. The design of the wheels and axes of the gear box is particularly studied. And the choice of the standard parts and non-standard parts is also particularly discussed. The assembly drawing of the machine and drawings of non-standard parts are finished by Auto CAD. Moreover, the three-dimensional shapes are finished by Solid Edge. The machine has many merits which traditional lawnmower does not have, such as without air pollution, noises, vibration and so on. It is fit for court lawn, small area lawn and riot region lawn.
Key words: Lawn；mower in lawn；Hob


本课题的设计任务
本课题要求通过手推式草坪修剪机构造及工作原理的了解分析，深入理解其整体系统的结构原理，进行系统总体设计、附件的详细设计、并对其部分零件进行强度校核。这次课题设计的手推式草坪修剪机，主要设计参数如下：
1)修剪幅宽0.4m，修剪高度（离地）5-10cm修剪草高20cm以下；修剪效率200㎡/小时 [来源：http://Doc163.com]
2)修剪机重量；15kg;扶把高度1.2-1.5m可调
3)滚刀式手动螺旋搅龙式刀片
2  手推式草坪修剪机的总体设计
手推式割草机的动力是来源于行走轮驱动，即靠人的推力来驱动。查阅《人机工程手册》，人步行速度约为3—5千米/时，即48—64米/分，考虑到要推动割草机进行切割，选取人的步行速度为48米/分，即0.8米/秒。
设计扶手以及支架的尺寸，并且根据不同性别和不同年龄将扶手的高度和倾斜角度设计成可以调节的。站立工作时操作的有关尺寸，以及人体需要的可能活动空间。
由《人机工程手册 》查得，人体身高尺寸（成年男性）多在170cm左右。因此，推杆距地面的高度取为1000毫米,且可在850-1300毫米之间调节，符合人体作业适应度。
设计原则：工作场地的高度取决于作用力、操作者的身高、操作者操作物件的尺寸、以及视野范围。
(1)精密工作，靠肘支撑工作。（设计尺寸针对男性：105—115 毫米     针对女性：100—110 毫米）
(2)轻手工工作（男性：95—100 毫米 女性：90—95 毫米）
(3)用劲大的工作（男性：80—95 毫米 女性：75—90 毫米）
本设计属于(3)范围内的设计。 [资料来源：http://www.doc163.com]
又因为该割草机是手推式的，动力来源于人的行走以及推力。应考虑到其结构尺寸方面的因素，因而外轮直径不宜过大。如果轮子直径过大，则推行起来比较容易，比较省力，但是达不到往复式切割的速度要求，其速度要求要大于0.8m/s,如果小于这个速度,那么草将被撕裂和扯断,而不是被切割了;如果轮子直径过小,则推行比较费力,不能达到设计要求,要满足人的推力在200N左右都能推动这部割草机才行。
  [来源：http://Doc163.com]

目  录
摘  要      3
关键词      3
1  前言      4
1.1  无动力滚刀式草坪修剪机的背景    4
1.2  无动力滚刀式草坪修剪机的发展趋势    4
1.3  无动力滚刀式草坪修剪机    7
1.4  本课题的设计任务    7
2  手推式草坪修剪机的总体设计    7
2.1  工作原理    8
2.2  手推式草坪修剪机主要的结构    8
2.2.2  剪草机构    9
2.3  用组合法实现增速    11
2.4 刀架高度调节机构    11
3  手推式草坪修剪机机械结构设计计算    11

3.1  传动系统    11
3.1.1  齿轮的确定    11
3.1.2  轴的确定    24
3.2  剪草机构    30
3.2.1  底刀的设计    31
3.2.2  滚刀的设计    31
4  结束语    32
参考文献    32
致  谢    33
附录    33

附录
附录1：轴承支座 （A3×1）
附录2：轴1 (A3×1)
附录3：齿轮轴3 (A3×1)
附录4：轴3 （A3×1）
附录5：齿轮3 （A3×1）
附录6：齿轮4 （A3×1）
附录7：齿轮5 （A3×1）

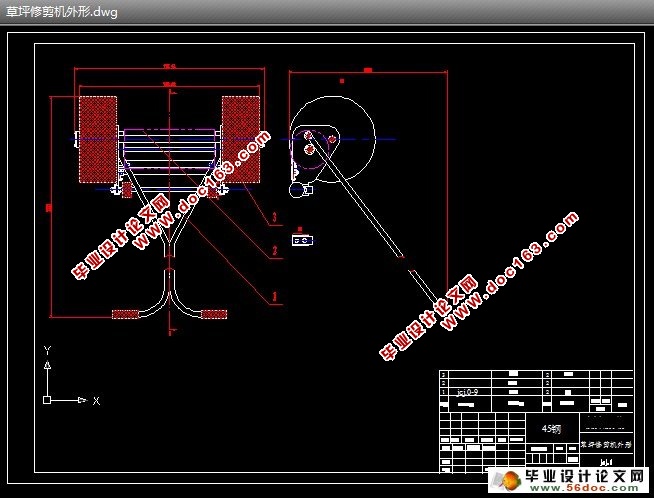

附录8：草坪修剪机外形 (A1×1)

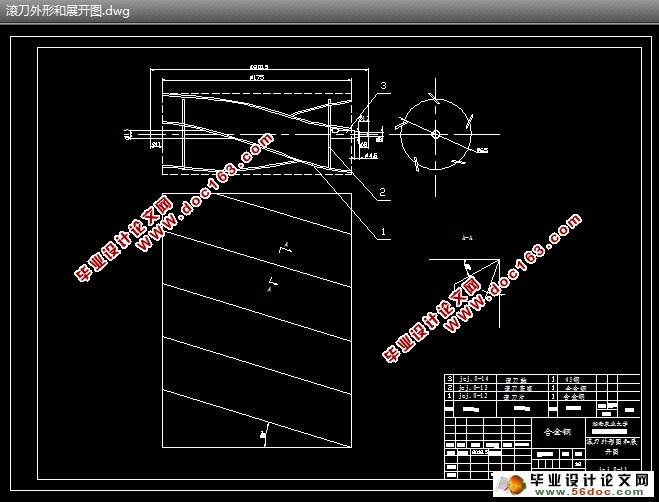

附录9：滚刀外形图和展开图 (A2×1)
附录10：带超越离合器的齿轮2 (A2×1)

[资料来源：http://Doc163.com]

附录11：支架 (A2×1)

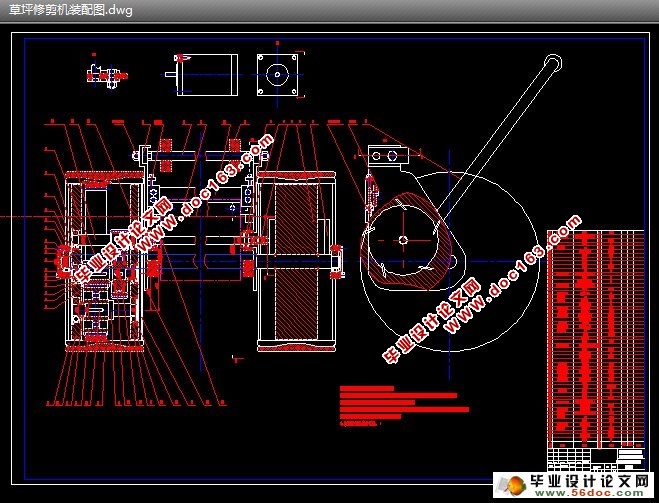

附录12：草坪修剪机装配图 (A0×1) [来源：http://www.doc163.com]
