大流量安全阀设计(CAD,CAXA图)

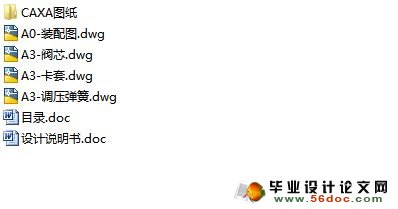

大流量安全阀设计(CAD,CAXA图)(论文说明书11800字,cad图纸4张,CAXA图纸4张)
在地下煤炭的综合机械化开采中，常常由于顶板冲击使液压支架遭受破坏。尤其是在坚硬难冒顶板条件下，除了采取提高支架强度，顶板注水软化和强制放顶等措施外，更为有效的办法是将液压支架设计成抗冲击型的，液压支架的抗冲击性能主要取决于立柱的抗冲击性能，对其进行特殊设计，并在其上面配置大流量安全阀，蓄能器以及其它一些元件，构成液压支架的抗冲击保护装置，其系统原理如图所示。

有关液压支架抗冲击保护装置的研究，早在七十年代，国外象原西德和捷克等国都已取得许多成果，并已获得多项专利权。而我国只是近几年才开始研究，尽管在实际应用中也已取得许多问题，有待进一步加以解决。本文将对抗冲击保护装置的大流量安全阀进行设计。


在顶板塌落的条件下,液压支架往往受到冲击载荷的作用,液压支架必须具有与这种顶板相适应的工作阻力特性,这要求支架除了具有必要的高强度和高工作阻力外,还特别需要具有承受冲击载荷和快速卸载让压的动态性能。在这类顶板条件下的液压支架上配置以大流量安全阀为核心的抗冲击保护装置,是有效抑制顶板冲击对支架的破坏,提高煤炭生产安全可靠程度的有效途径。大流量安全阀工作状态表现为瞬变过程,其特点是反映灵敏、流量大。当出现冲击载荷时,大流量安全阀可以在几毫秒内开启并排走相当大的流量,把冲击载荷迅速降到支架可以承受的范围内,在冲击载荷过后,能够立即关闭,以限制降柱。因此大流量安全阀的动态性能是能否实现有效冲击过载保护的关键所在。

在设计抗冲击保护装置时应注意几个问题：
1.    立柱应采用活柱充液式结构；
2.    在立柱内靠近冲击源处应设置大流量安全阀；
3.    普通安全阀应避免采用集中控制方式；
4.    大流量安全阀与普通安全阀之间应闭锁
5.    在活柱内装设蓄能器
液压支架抗冲击保护装置从结构上看似简单，但其工作条件极其复杂和特殊，要想设计出适应各种条件，性能优良的装置十分困难，因此它不是简单的静态设计所能解决的，而需要整个装置连同相关部分作为一个整体系统，对其进行动态设计。
  [资料来源：https://www.doc163.com]

目录
前言（或引言）    1
1．安全阀    4
1.1安全阀的基本特征    4
1.1.1安全阀的定义    4
1.2　安全阀的工作原理及分类    4
1.2.1安全阀的工作原理    4
1.2.2安全阀分类及结构    5
1.3安全阀的优缺点    6
1.3.1安全阀的特点    6
1.3.2柱塞式安全阀    7
1.3.3平面式安全阀    7
2.安全阀的设计    7

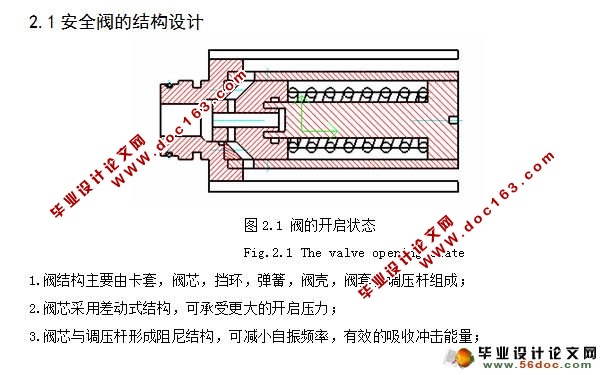

2.1安全阀的结构设计    8
2.2 参数计算    8
2.2.1安全阀的的关闭压力，开启压力和排放压力    8
2.2.2卡套尺寸    8
2.2.3压力损失    10

[来源：http://www.doc163.com]

2.2.4弹簧的选择    11
2.2.5阀芯的设计    16
2.2.6密封的设计    17
2.2.7螺纹的设计    20
2.2.8 阻尼器的设计    23
3.安全阀的建模    29
3.1 安全阀的数学模型    29
3.2 流过阻尼孔的流量方程    31
3.3流过小阻尼孔的流量方程线    31
3.4.阀腔及柱腔的流量连续方程    31
3.5.立柱活塞的受力平衡方程    32
4.安全阀的仿真    33
4.1 仿真的概念    33
4.2 计算机仿真    33
4.3 仿真的作用    33
4.4 仿真算法    34
4.5计算机仿真的一般过程    34
4.6 Simulink 简介    35
4.7安全阀的Simulink仿真    36
5 结论    40
