全自动电镀生产线调度小车系统的设计(附电气原理图)

摘 要
工业电镀生产线工位多、生产复杂,同时在电镀中，其氧化、酸洗、碱洗、电镀等许多工艺具有严重的化学污染和腐蚀，对人的身心健康十分不利，而且人工操作随机性大，影响产品质量。采用可编程控制器PLC可实现自动控制。PLC控制电镀生产线，和以往系统相比有以下突出的特点：抗干扰能力大为提高，控制精度准确，提高了产品质量；由于采用了程序的设计方法，可以根据工艺要求迅速灵活的改变生产流程，系统扩充方便。同时该系统维护简单，使用方便，提高了生产效率，降低了工人劳动强度。
本文介绍了当前电镀生产线发展的现状以及我国电镀生产线面临的挑战和对策；对可编程控制器（PLC）加以研究，介绍了PLC的工作原理、使用注意事项以及PLC的发展；并以这些为基础重点讲述了PLC在电镀生产线上的应用，针对电镀生产线中的前处理生产线，分析研究其工艺以及控制要求，选择PLC，遵循PLC设计的基本原则，利用PLC进行全自动电镀生产线中的前处理生产线进行控制系统的开发设计。

关键字：可编程控制器，电镀生产线，控制系统，电镀工艺

ABSTRACT
Industrial plating production lines workers in electroplating, production complex,At the same time，its oxidation, acid, caustic washing, electroplating process, and so many have a serious chemical pollution and erosion of the very adverse physical and mental health in electroplating,And manual random, affect product quality，PLC can be used to achieve control. PLC control plating production lines, compared to the previous system have the following prominent features: anti-interference capability greatly improved, accurate control accuracy, improved product quality; As a result of the design process, in accordance with requirements of the rapidly changing production processes flexible , The system expanded convenience. At the same time maintaining the system simple, easy to use, improve productivity and reduce labor intensity of the workers. [资料来源：https://www.doc163.com]
     This paper describes the current plating production lines and development of the status quo of China's plating production line facing the challenges and responses; the programmable logic controller (PLC) to study, on the PLC's working principle, the use of attention, as well as the development of PLC, and these Focus on the basis of the PLC in plating production line applications, for plating production line in the pre-treatment production lines, analysis of its technology and control requirements, select the PLC, follow the basic principles of design, use of PLC for automatic plating production lines in the former Production Line of Control System Development and Design.

Key words：PLC, plating production lines, control systems, plating process

论文研究内容
    开发全自动电镀生产线控制系统是一个相当复杂和典型的开关量控制系统，PLC在全自动电镀生产线上的应用上有着很多优点，当代的电镀生产线的控制系统基本上都是采用PLC控制的[5]。
论文的主要的研究内容： [资料来源：https://www.doc163.com]
    ①绪论：主要介绍了课题研究的背景和意义；国内外电镀生产线研究现状。
    ②可编程控制器的研究：主要介绍了PLC的定义、特点、基本构成、工作原理、使用注意问题、应用领域以及PLC的国内外状况极其未来展望。
    ③电镀生产线控制系统的设计：针对前处理生产线进行了控制系统的控制要求分析，进行了电镀生产线控制系统的设计分析，并编写控制程序。  [资料来源：https://www.doc163.com]

目   录   20000字

[来源：http://www.doc163.com]

中文摘要    Ⅰ
ABSTRACT    Ⅱ
1绪论    1
  1.1 研究背景和意义    1
  1.2 电镀生产线国内外研究现状    2
  1.3 论文的研究内容    3
2可编程控制器的研究    4
  2.1 PLC的定义及其特点    4
   2.2 PLC的基本构成    5
   2.3 PLC的基本工作原理及其使用的注意问题    7
     3.3.1 PLC的基本工作原理    7
     3.3.2 PLC应用中需要注意的问题    7
   2.4 PLC的应用领域    8
   2.5 PLC的国内外状况及其未来展望    9
   2.6本章小结    11
3电镀生产线控制系统的设计    12

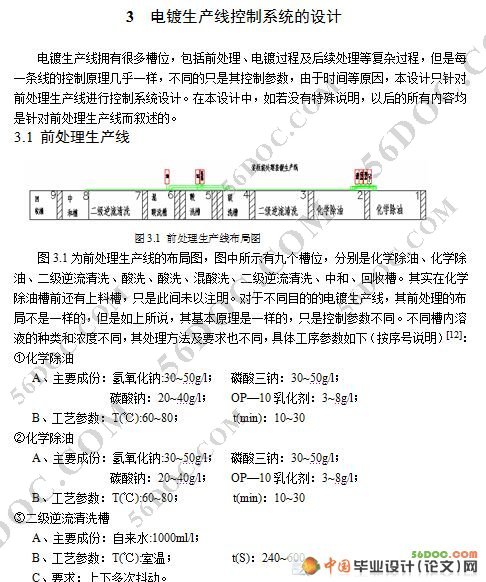

   3.1前处理生产线    12
   3.2系统控制要求    13 [资料来源：www.doc163.com]
   3.3 PLC控制系统的设计分析    18
     3.3.1 PLC控制系统设计的基本原则    18
     3.3.2 PLC控制系统的设计主要内容    18
     3.3.3 PLC控制系统的设计的基本步骤    19
   3.4 电镀生产线PLC控制系统的设计    19
     3.4.1选择PLC    19
     3.4.2 PLC规模的估算    20
     3.4.3 PLC 输入输出模块的选择    20

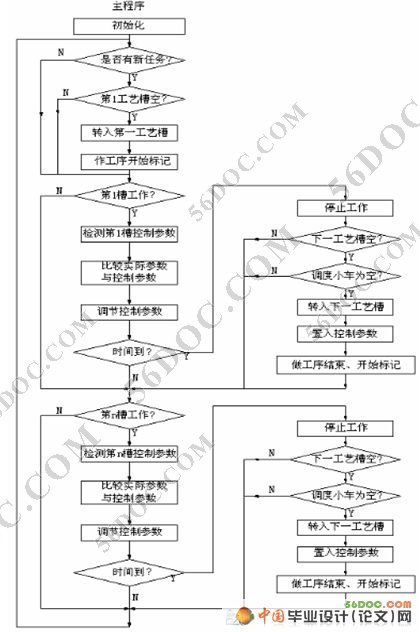

   3.5控制系统程序设计    22
   3.6本章小结    30
4结论和展望    31
致谢    32
参考文献    33
附 录    34
