基于GPS和ZigBee技术的公共自行车防盗系统设计
基于GPS和ZigBee技术的公共自行车防盗系统设计(论文15000字)
摘要：针对目前城市公共自行车被盗案件频发、防盗难、防盗成本较高等问题，本论文设计了新型自行车防盗系统，利用GPS模块对被盗公共自行车进行定位，根据ZigBee模块自组网的特性，把被盗车辆和附近的公共自行车纳入同一ZigBee网络内，将被盗车辆的位置信息通过同一局域网内的其他车辆以接力的方式传输，最终传输至车辆停靠点，利用站点和车辆管理系统之间的无线/有线网络将位置信息提交至自行车管理系统。若超过租赁时间15分钟后仍未归还车辆，电磁锁会自动将车辆上锁。提高了公共自行车防盗能力和被盗车辆追回的可能性。本设计采用CC2530 ZigBee模块作为公共自行车定位防盗系统的核心，其他模块包括：GPS模块、防盗模块、电源、LCD显示模块等。
关键词：公共自行车；防盗；GPS；ZigBee
The design of public bicycle security system based on GPS and ZigBee technology
Abstract: Due to the theft-prone, the difficulty of anti-theft and the high cost of security problems on urban public bicycles nowadays. The paper designs a new type of bicycle security system, the system uses the GPS module to locate the bicycle. According to ZigBee MANET characteristics,the system let the stolen bicycle and the nearby public bicycles join the same ZigBee network, then transmit the location information of the stolen bicycle to the public bicycles stops through other public bicycles. The system submits information to the bicycle management system through the cable or wireless network between the stops and the bicycles management system. The electromagnetic lock will lock the stolen bicycle if the lessee still does not return the bicycle more than 15 minutes after the lease time. The design improves the public bicycle anti-theft capability and increases the chance of finding the stolen bike. This design uses CC2530 ZigBee as the core of public bicycle security system, other modules including: GPS module, anti-theft module, power and LCD display module.
Key words: public bicycles; anti-theft; GPS; ZigBee
[版权所有：http://DOC163.com]
目 录
1 引言 1
1.1 研究意义 1
1.2 研究现状 2
1.3 本文工作内容 3
2 设计方案论证 4
2.1 设计目的 4
2.2 本设计的技术方案 4
2.2.1 单片机及ZigBee通信模块的设计 5
2.2.2 定位模块设计 6
2.2.3 LCD显示模块的设计 6
2.2.4 电磁锁的设计 6
2.2.5 电源模块设计 6
2.3 本设计所带来的优点和效果 7
3 系统硬件设计与实现 7
3.1 基于GPS和ZIGBEE技术的公共自行车防盗系统设计原理 7

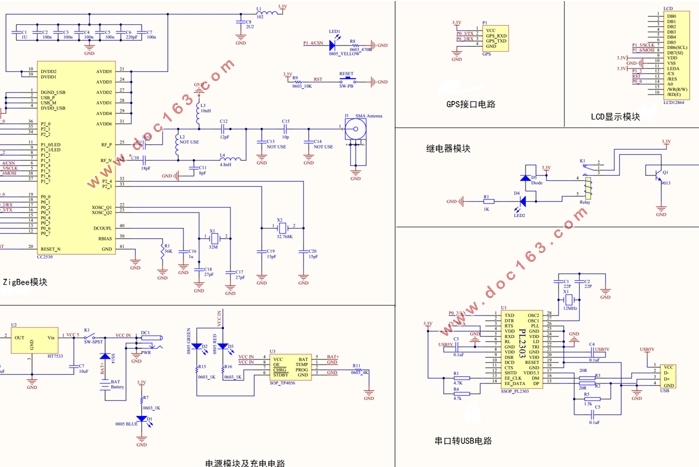

3.2 主要单元电路设计 9
3.2.1 电源电路 9

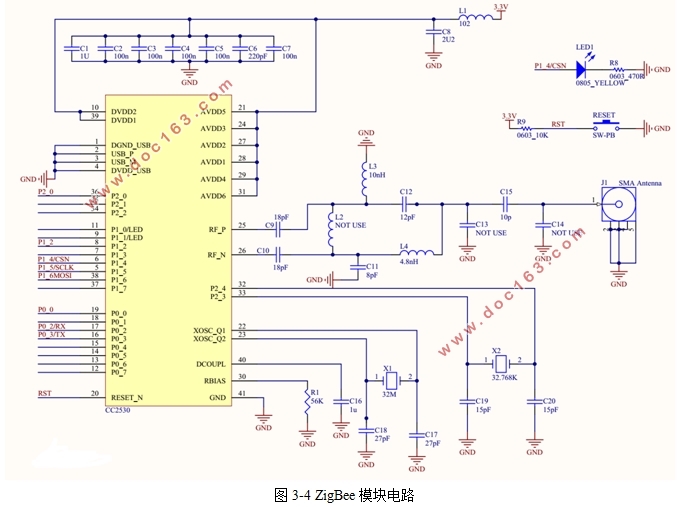

3.2.2 ZigBee模块 10

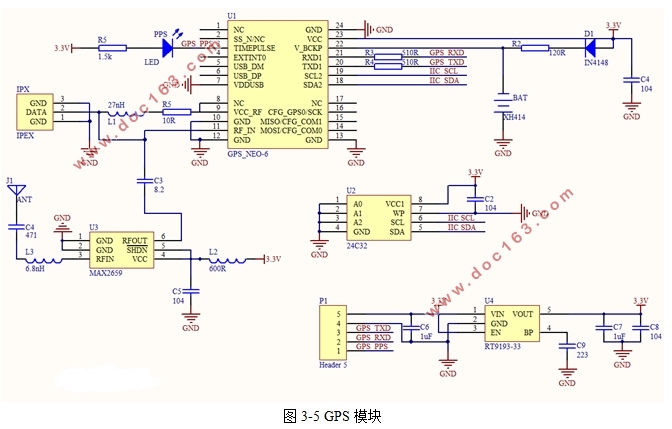

3.2.3 定位模块 11
3.2.4 LCD显示模块 12
3.2.5 继电器模块 13
3.2.6 串口转USB电路 13
4 程序设计 14
4.1 公共自行车防盗系统的主程序设计 14
4.2 子程序设计 16
4.2.1 GPS芯片控制程序 16
4.2.2 CC2530 ZigBee芯片控制程序 17
4.2.3 LCD显示程序设计 19
4.2.4 继电器模块程序设计 19
5 系统调试 20
5.1 软件调试 20
5.2 硬件调试 21
6 结论 24
参考文献： 24
致谢 26
