某工业废水处理厂的初步设计(附CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

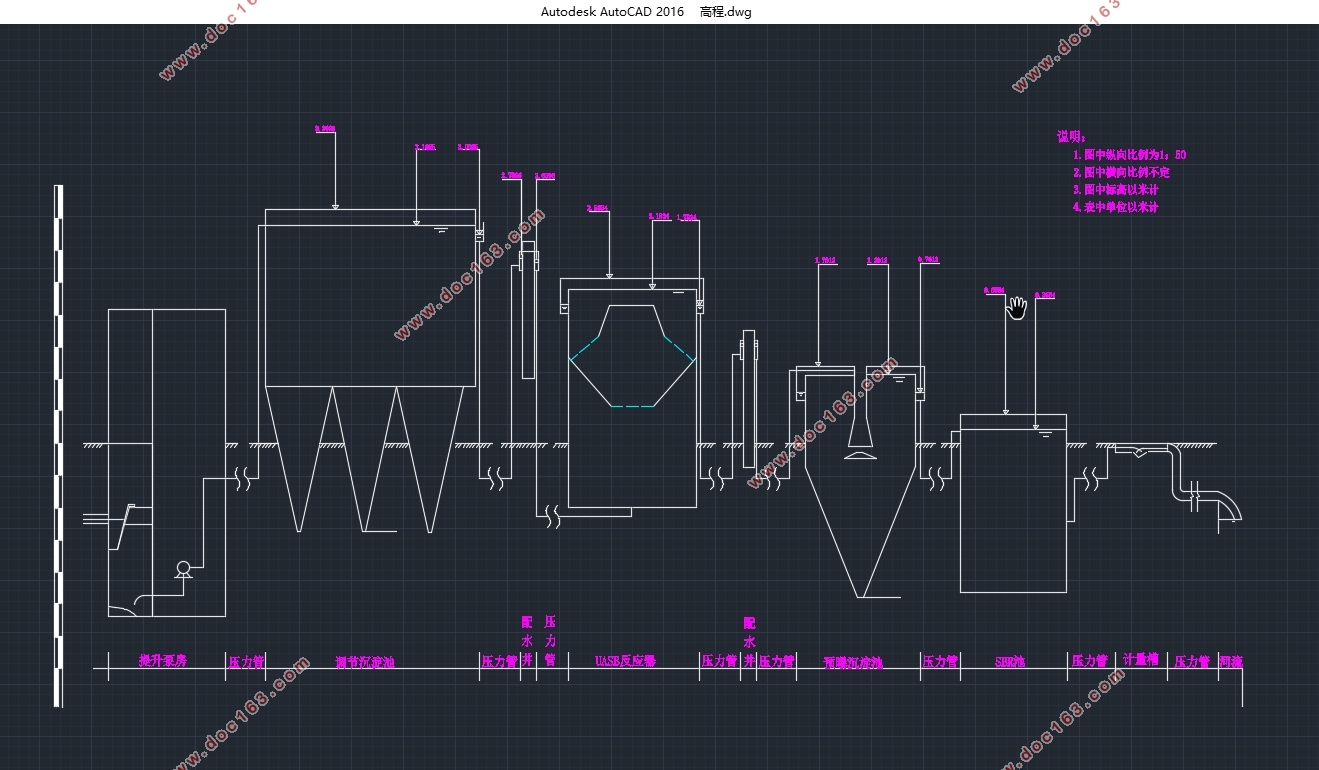

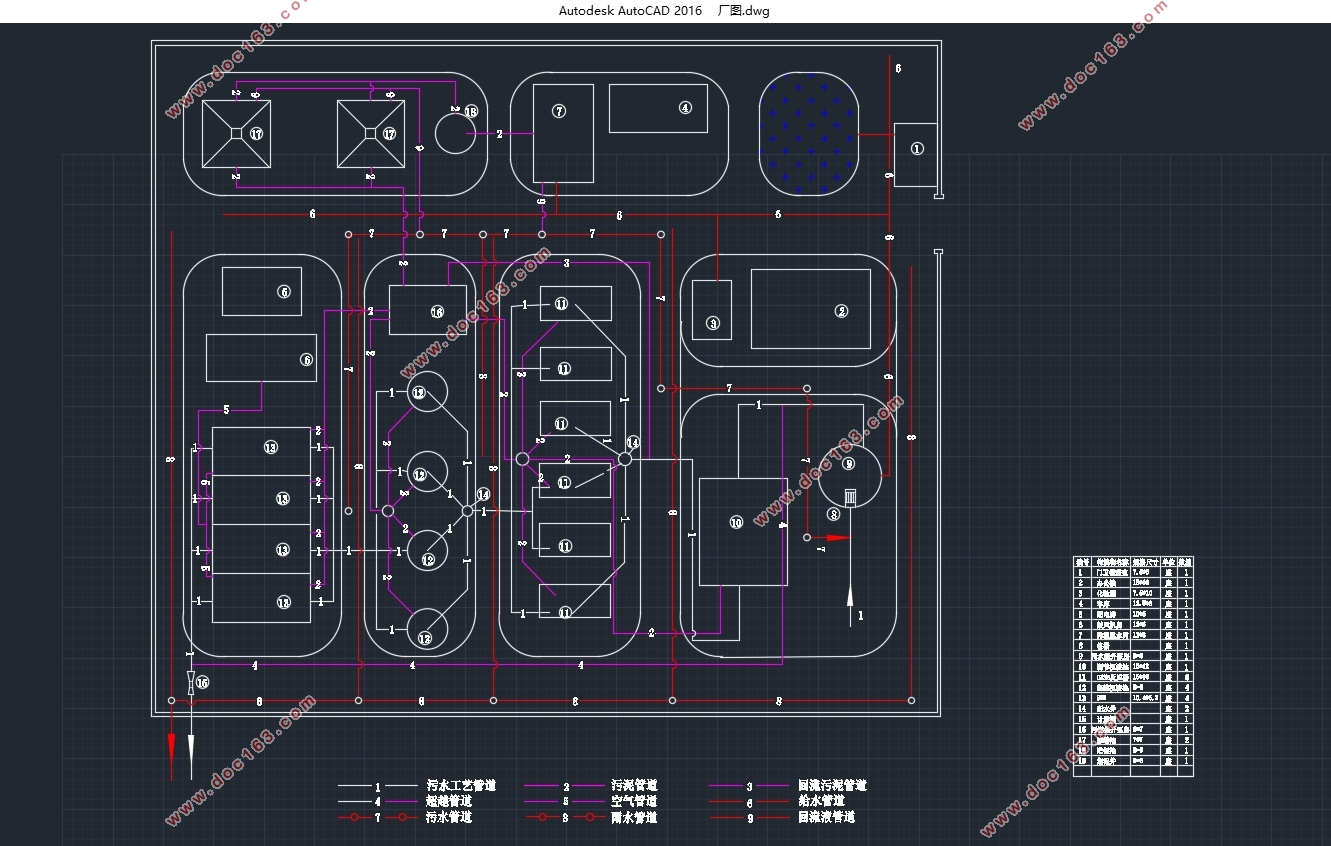

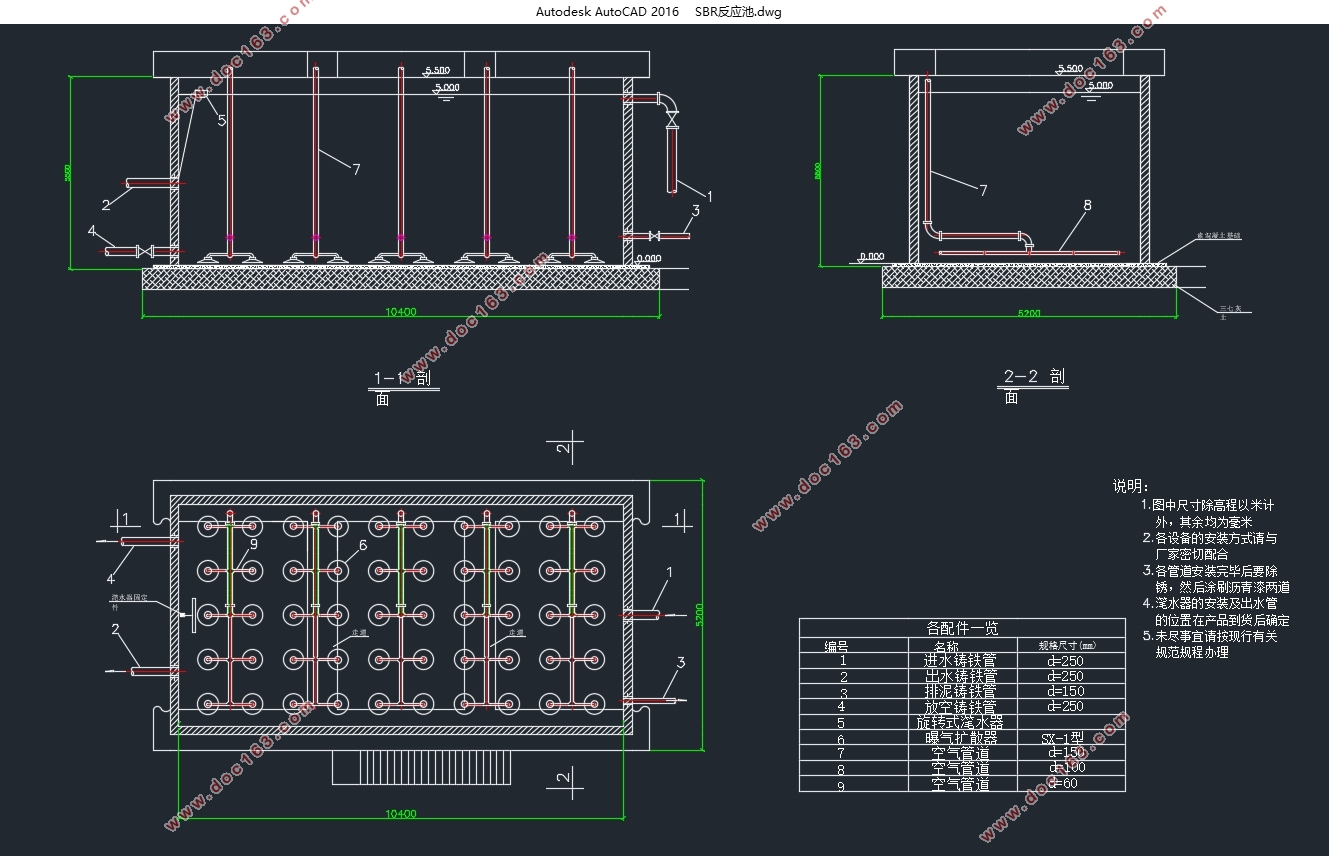

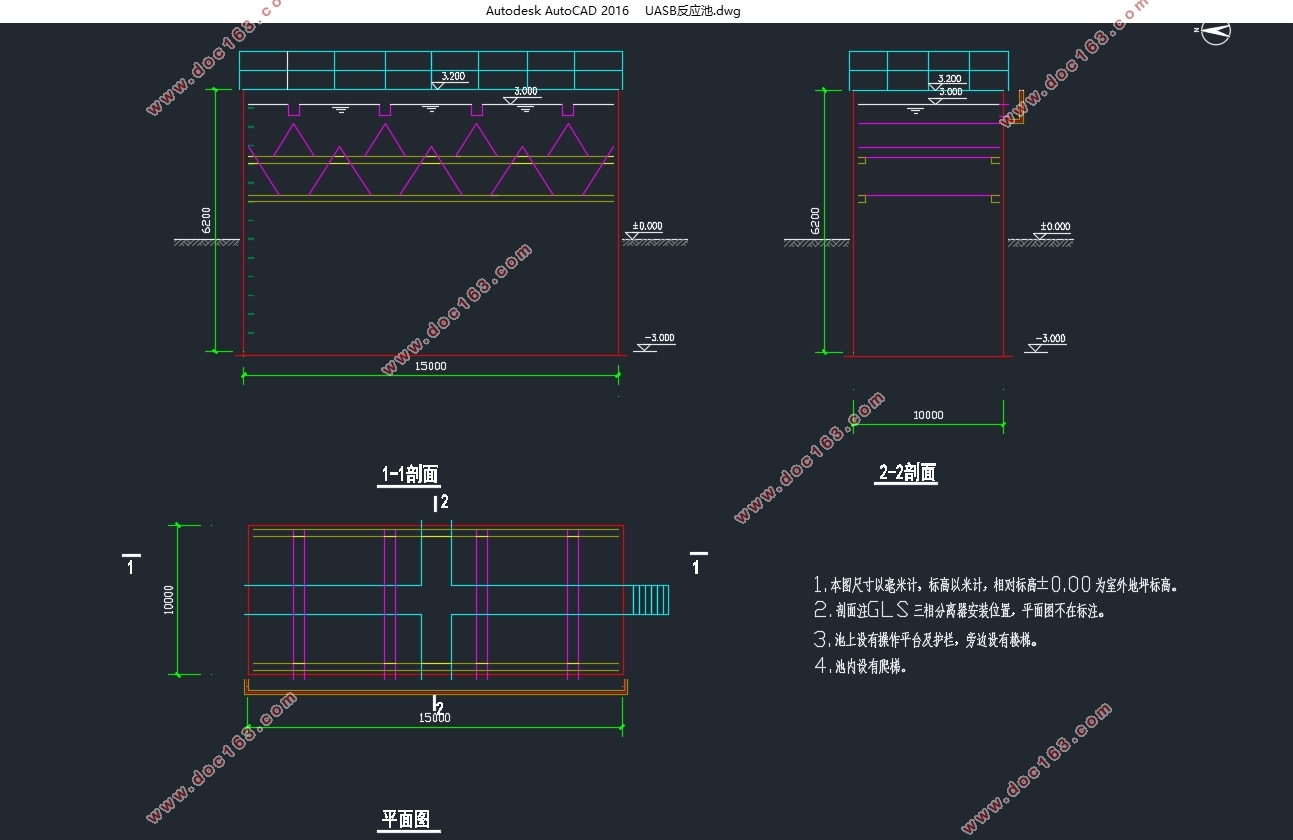

某工业废水处理厂的初步设计(附CAD图)(论文说明书10000字,CAD图4张)
摘要:由于目前我国工业化水平的不断提高,我国水资源污染的情况也不断加重,加剧了我国水体短缺的情况,严重威胁到我国居民饮水安全以及水资源的安全,一般的工业废水大多都是偏酸(碱)性的,有机物的浓度较高,如果不经过专门的工业废水处理厂进行处理,直接排放到水体中,将会对水体造成严重的污染。为此,本次设计我们将采用气浮池与UASB、SBR工艺相结合的处理工艺,通过对污废水中的有机污染物进行缺氧、好氧处理,将处理后的污水达到国家一级排放标准后排放。
关键词:处理污水;工业设计;生态红利

Preliminary design of an industrial wastewater treatment plant
Abstract:As the current continuous improvement of the level of industrialization, China's water pollution situation is constantly increasing, exacerbated by the shortage of water, constitutes a serious threat to the safety of drinking water and water security, most general industrial waste water are acidic (alkaline), the higher the concentration of organic matter, if not through specialized industrial wastewater treatment plant for processing, discharged directly into the water, it will cause serious water pollution. So, this time we will use Flotation tank and UASB, SBR process, Through the sewage and waste organic pollutants hypoxia, aerobic treatment, until treated wastewater meet the standards. [资料来源:http://Doc163.com]
Key words: Sewage treatment; industrial design; ecological bonus

进出水的水质水量情况
该厂在生产过程结束后产生废水的有机物浓度会比较高,通过监测后的数据显示、当两部分废水混合之后,废水的:pH值 6.0~9.0,BOD5 ≦ 6404 mg/L,CODcr ≦ 13160 mg/L, SS ≦ 2188  。本次设计中的流量是2500 ,要求处理后水质要符合《城镇污水处理厂污染物排放标准》(GB18918-2002)的规定排放标准。
  [版权所有:http://DOC163.com]

某工业废水处理厂的初步设计(附CAD图)
某工业废水处理厂的初步设计(附CAD图)
某工业废水处理厂的初步设计(附CAD图)
某工业废水处理厂的初步设计(附CAD图)
某工业废水处理厂的初步设计(附CAD图)

[资料来源:http://Doc163.com]


目 录
1 总论    5
1.1项目概况    5
1.2设计要求    5
2 废水的水质以及水量    5
2.1设计废水的来源    5
2.2进出水的水质水量情况    5
3 设计依据及原则    5
3.1 设计依据    5
3.2 设计原则    6
4 处理设计流程    6
4.1 基本工艺路线的确定    6
4.2常用工艺对比    6
4.2.1 SBR工艺    6
4.2.2 氧化沟工艺    7
4.2.3  工艺    7
4.3 处理工艺的选择确定    8
5处理构筑物的设计计算    8
5.1格栅    8
5.1.1相关说明    8
5.1.2相关参数    8
5.1.3格栅的计算    9
5.2提升泵房计算    10
5.2.1相关的参数    10
5.2.2相关计算    10 [资料来源:Doc163.com]
5.3调节池    11
5.3.1相关参数的选择    11
5.3.2调节池的计算    11
5.4气浮池    12
5.4.1计算参数    12
5.4.2相关设计    12
5.5 UASB反应器    15
5.5.1相关的反应器的参数的选择:    15
5.5.2反应器容积计算    15
5.5.3三相分离器的计算设计    16
5.5.4出水系统的计算设计    18
5.5.5 计算    18
5.5.6排泥系统的设计与计算    19
5.6预曝沉淀池    19
5.6.1设计参数    19
5.6.2计算相关的设计构筑     19
5.6.3曝气部分的计算    20
5.6.4出水渠的计算设计部分     20
5.6.5进水相关设计        21
5.6.6防止污泥堆积的设计        21
5.7 SBR反应器    22
5.7.1参考标准    22

[资料来源:http://www.doc163.com]


5.7.2反应器的计算    22
5.7.3曝气鼓风相关部分    23
5.7.4空气管部分      25
5.8鼓风机房部分    25
5.8.1机房的        25
5.8.2机房的面积大小以及平面布置     25
5.9 二级泵房     25
5.9.1泵房计算    25
5.10产泥部分的处理    25
5.10.1选用方法    26
5.10.2集泥井的设计计算     26
5.10.3污泥浓缩池     26
5.10.4污泥脱水间     27
6平面布置以及高程设计    27
6.1平面布置的一般原则和要求    27
6.2高程的相关布置    28
6.3高程的最终确定    28
7 成本预算    29
7.1 土建工程预算    29
7.2设备及管材预算    30
7.2.1设备预算    30
7.2.2 管材预算    30
[来源:http://www.doc163.com]

7.3 运行成本费用    31
总结    31
参考文献    32
致谢    33


[资料来源:www.doc163.com]
