七层9000平米框架结构旅馆(酒店宾馆)设计(建筑图,结构图)

以下是资料介绍,如需要完整的请充值下载.
1.游客无需注册登录,充值后按照提示可获取该资料.
2.由本站提供下载链接或联系客服发送资料.

资料介绍

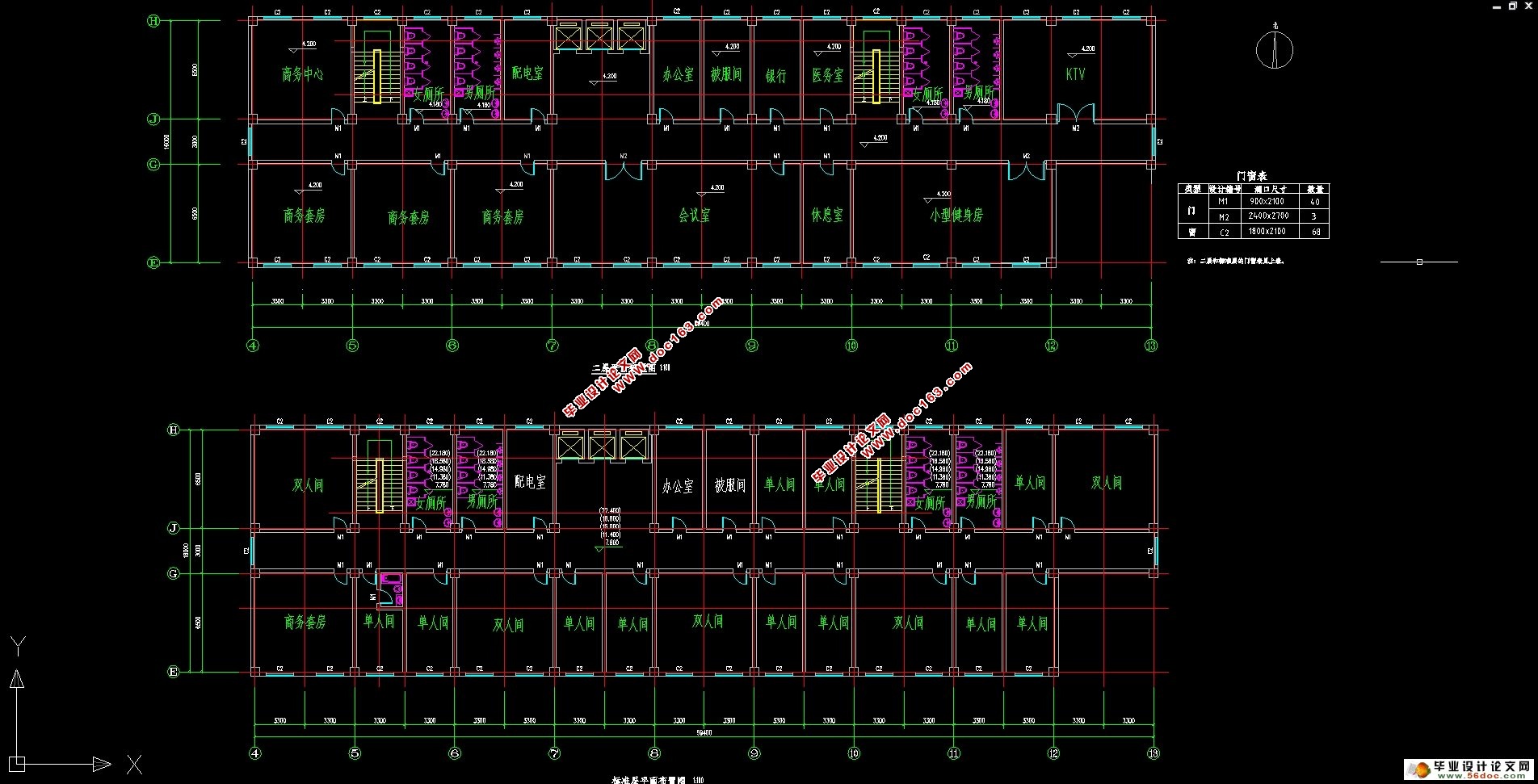

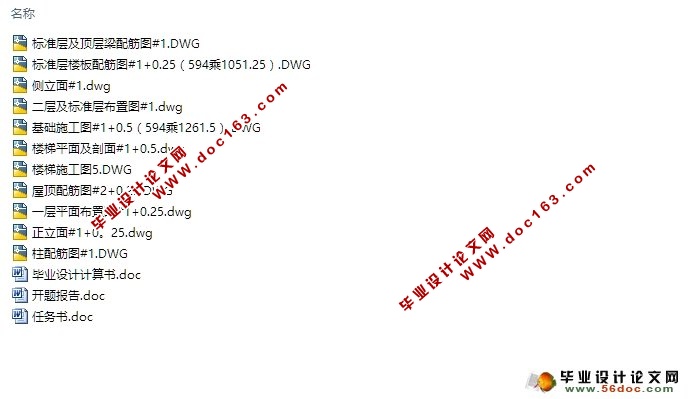

七层9000平米框架结构旅馆(酒店宾馆)设计(建筑图,结构图)(任务书,开题报告,计算书27000字,建筑图5张,结构图6张)
本次毕业设计是一幢旅馆设计,包括建筑设计和结构设计两部分内容。
建筑设计是在总体规划的前提下,根据设计任务书的要求,综合考虑基地环境、使用功能、综合选型、施工、材料、建筑设备、建筑艺术及经济等。着重解决了建筑物与周围环境、建筑物与各种细部构造,最终确定设计方案,画出建筑施工图。
结构设计是在建筑物初步设计的基础上确定结构方案;选择合理的结构体系;进行结构布置,并初步估算,确定结构构件尺寸,进行结构计算。结构计算包括荷载计算、变形验算、内力分析及截面设计,并绘制相关的结构施工图。
本工程为旅馆设计,因地处城市中心交通要道,在总体规划设计时,考虑到场地要求、绿化设施、其它功能要求,以及周围建筑物的影响,设计时采用矩形结构。
总之,适用、安全、经济、使用方便是本设计的原则,两部分空间合理,连接紧凑,主次分明,使建筑空间的舒适度加以提高。

概述
本设计为某旅馆的建筑设计,总建筑面积为9000平方米,拟建7层。
本设计共分为以下几个部分:

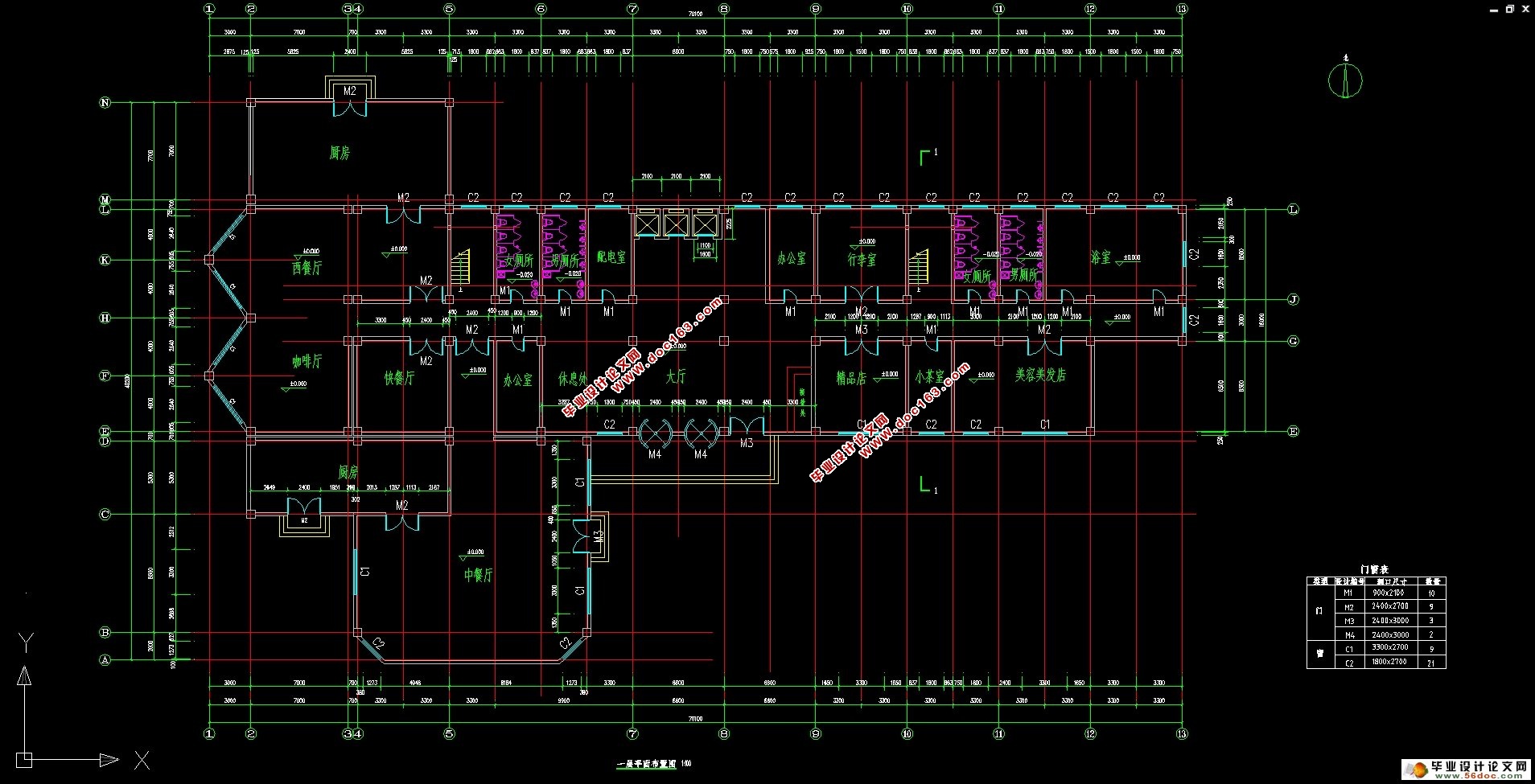

建筑平面的设计;

[毕业设计论文网 Doc163.com]

建筑剖面的设计;

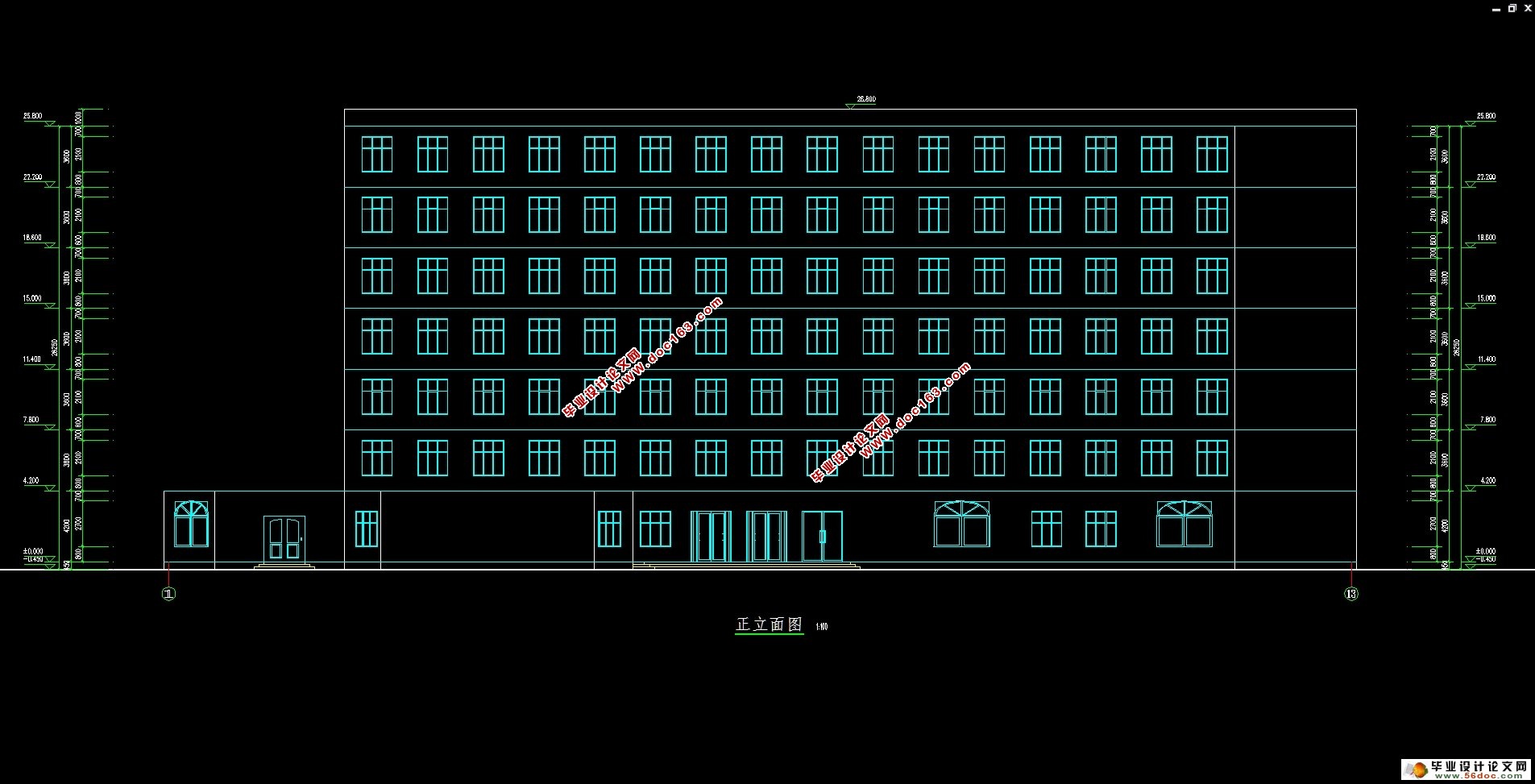

建筑体型和立面的设计;
抗震设计;
房屋层数的确定和剖面的组合形式;
旅馆设计的基本要求。

工程概况
某旅馆为七层钢筋混凝土框架结构体系,建筑面积约9000㎡,一层层高为4.2m,二层层高为3.6m,标准层层高为3.6m,3~6层为标准层,七层层高为3.6 m。
一层的结构层高为5.2 m,其它层层高为3.6m。室内外高差为0.45 m,建筑设计使用年限50年。

2 设计资料
地质资料
根据工程地质勘测报告,拟建场地地势平坦,场地类别Ⅱ类,标准冻结深度为1.79 m,第一层杂填土为1 m,第二层粗砂为3 m,基持力层为粗砂,地基承载力特征值 =220KPa.
气象资料
基本风压:W0=0.55KN∕㎡,地面粗糙度类别为C类。
基本雪压:0.30 KN∕㎡。
抗震设防烈度
抗震设防烈度为7度,设计基本地震加速度为0.15g,设计地震分组为第一组,建筑场地土类别为二类,场地特征周期为0.35s,框架抗震等级为三级。
  [毕业设计论文网 https://www.doc163.com]

七层9000平米框架结构旅馆(酒店宾馆)设计(建筑图,结构图)
七层9000平米框架结构旅馆(酒店宾馆)设计(建筑图,结构图)
七层9000平米框架结构旅馆(酒店宾馆)设计(建筑图,结构图)
七层9000平米框架结构旅馆(酒店宾馆)设计(建筑图,结构图)
七层9000平米框架结构旅馆(酒店宾馆)设计(建筑图,结构图)

[设计论文网 https://doc163.com]


目    录
第一篇 建筑设计说明    3
1 概述    3
2 建筑平面的设计    3
2.1 使用部分的平面设计    3
2.2 抗震设计    4
第二篇 结构设计说明    8
1 工程概况    10
2 设计资料    10
3.结构平面布置    10
3.1 结构平面布置图    10
3.2 框架梁柱截面尺寸的确定    11
3.3 楼板设计    12
4.横向框架在竖向荷载作用下的计算简图及内力计算    18
4.1 恒荷载作用下的计算简图及内力计算    18
4.2 框架结构在活荷载作用下的计算简图    35
4.3 横向框架在重力荷载代表值作用下的计算简图及内力计算    38
4.4 横向框架在恒荷载作用下的内力计算    46
4.5 横向框架在活荷载作用下的内力计算    51
4.6.横向框架在重力荷载代表值作用下的内力计算    58
[毕业设计论文网 https://www.doc163.com]

5.横向框架在风荷载作用下的内力和位移计算    65
5.1 横向框架在风荷载作用下的计算    65
5.2 横向框架在风荷载作用下的位移计算    68
5.3 横向框架在风荷载作用下的内力计算    69
6.横向框架在水平地震作用下的内力和位移    77
6.1 重力荷载代表值计算    77
6.2 横向框架的水平地震作用和位移    80
6.3 横向框架在水平地震作用下的内力计算    85
7.框架梁柱内力组合    92
7.1 框架梁内力组合    92
7.2 框架柱内力组合    93
8 框架梁柱截面设计    94
8.1 框架梁抗震截面设计    94
8.2 框架柱抗震截面设计    97
9 楼梯设计    99
9.1 楼梯梯段斜板设计    99
9.2 平台板设计    101
9.3 平台梁设计    102

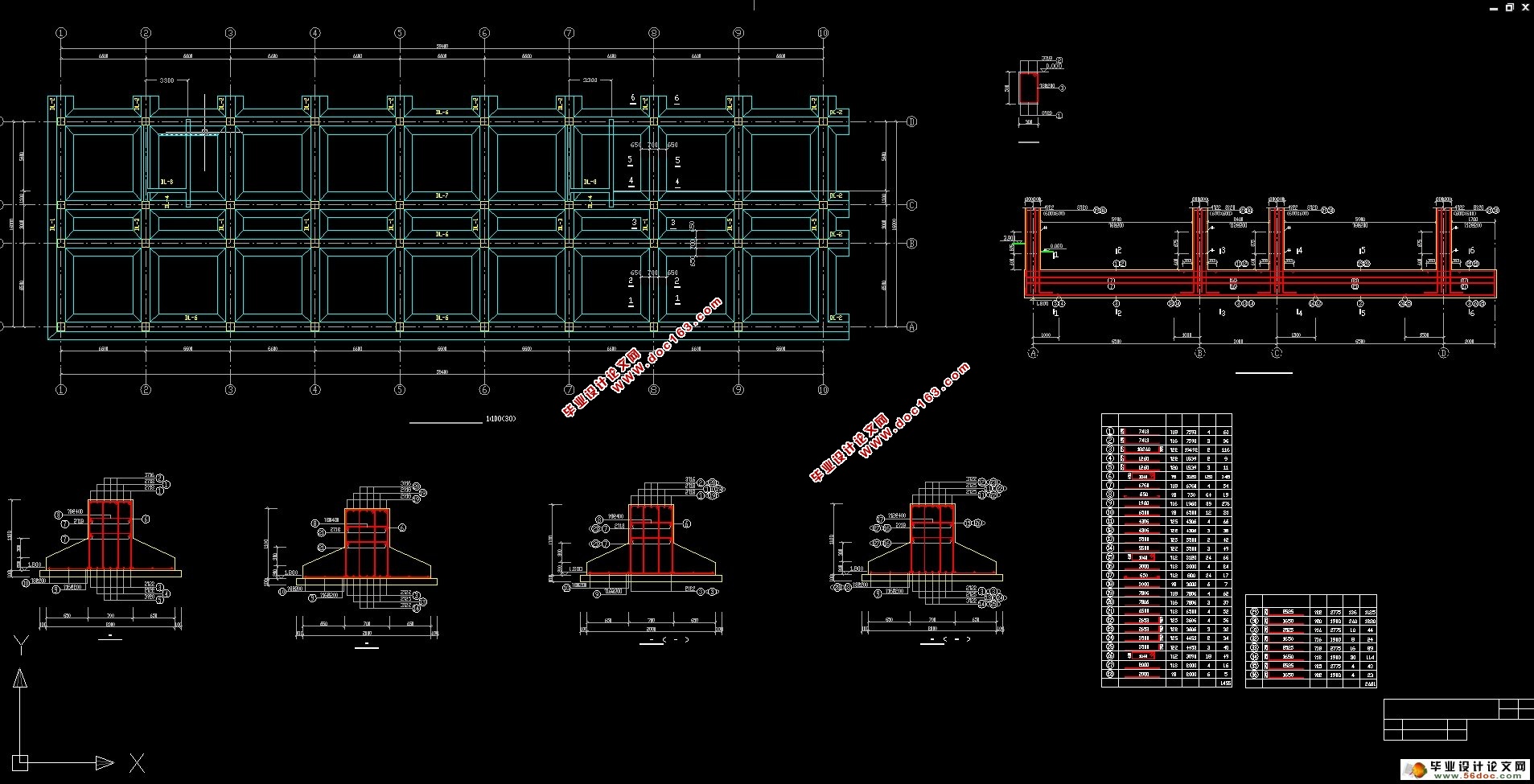

10 基础设计    104
参考文献    111 [毕业设计论文网 https://www.doc163.com]
