宝骏730前悬架设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

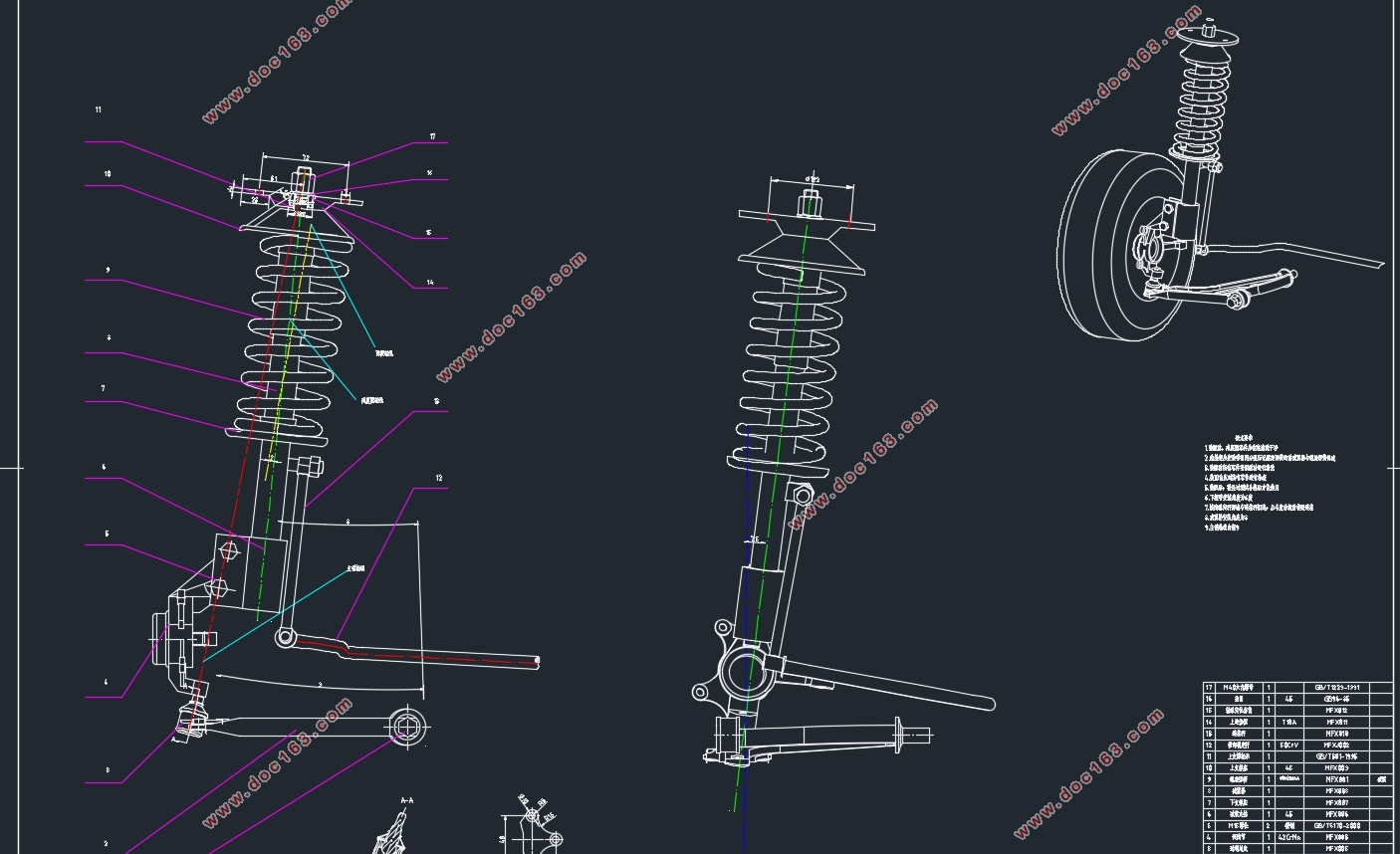

宝骏730前悬架设计(含CAD零件图装配图)(任务书,开题报告,文献摘要,外文翻译,论文说明书10500字,CAD图纸5张,答辩PPT)
摘要
    悬架是现代的汽车结构中重要的一个机构。悬架系统的好坏直接影响到汽车的操纵稳定性,行驶平顺性,转向灵敏度,以及轮胎的使用寿命长度等各方面的性能。麦弗逊独立悬架是现代轿车前悬中使用最为广泛的悬架形式之一。
    本文是应家用MPV宝骏730的总体布置要求,对其前悬架进行设计计算。说明书首先阐述的是前悬架各个重要零部件(减震弹簧,减震器,横向稳定杆等)的计算,选型与校核。然后运用三维绘图软件CATIA进行各个零部件的建模与装配,得出悬架硬点的参数,运用ADAMS软件建立简易模型进行运动仿真,从而得出车轮定位参数的变动趋势曲线,依据此曲线数据进行悬架的优化。
关键词:宝骏730 , 麦弗逊悬架, 计算分析 ,CATIA ,ADAMS
Abstract
Suspension is an important part of modern car construction. Suspension system directly affects the vehicle's handling stability, ride comfort, steering sensitivity, and the length of tire life and other aspects of the performance.The McPherson independent suspension is one of the most widely used suspension in the modern front suspension. [版权所有:http://DOC163.com]
This article is the home of the MPV Po Chun 730 overall layout requirements, the design of its front suspension calculation. The first description of the manual is the front suspension of the important parts (shock absorbers, shock absorbers, horizontal stabilizer, etc.) calculation, selection and check. And then use the three-dimensional drawing software CATIA to carry out the modeling and assembly of each component, get the parameters of the hard points of the suspension, then use ADAMS software to establish a simple model for motion simulation, get the wheel positioning parameters of the curve, based on this data suspension Optimization.
Key Words:Po Chun730  macpherson suspension  analysisCATIA ,ADAMS

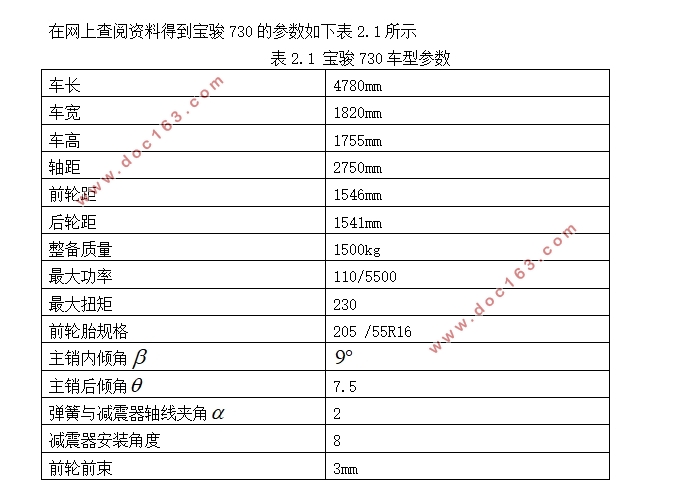

宝骏730车型参数
车长    4780mm
车宽    1820mm
车高    1755mm
轴距    2750mm
前轮距    1546mm
后轮距    1541mm
整备质量    1500kg [资料来源:http://Doc163.com]
最大功率    110/5500
最大扭矩    230
前轮胎规格    205 /55R16
主销内倾角
  [资料来源:www.doc163.com]

宝骏730前悬架设计(含CAD零件图装配图)
宝骏730前悬架设计(含CAD零件图装配图)
宝骏730前悬架设计(含CAD零件图装配图)
