自动驾驶微型纯电动车制动系设计(含CAD零件图装配图,CATIA三维图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

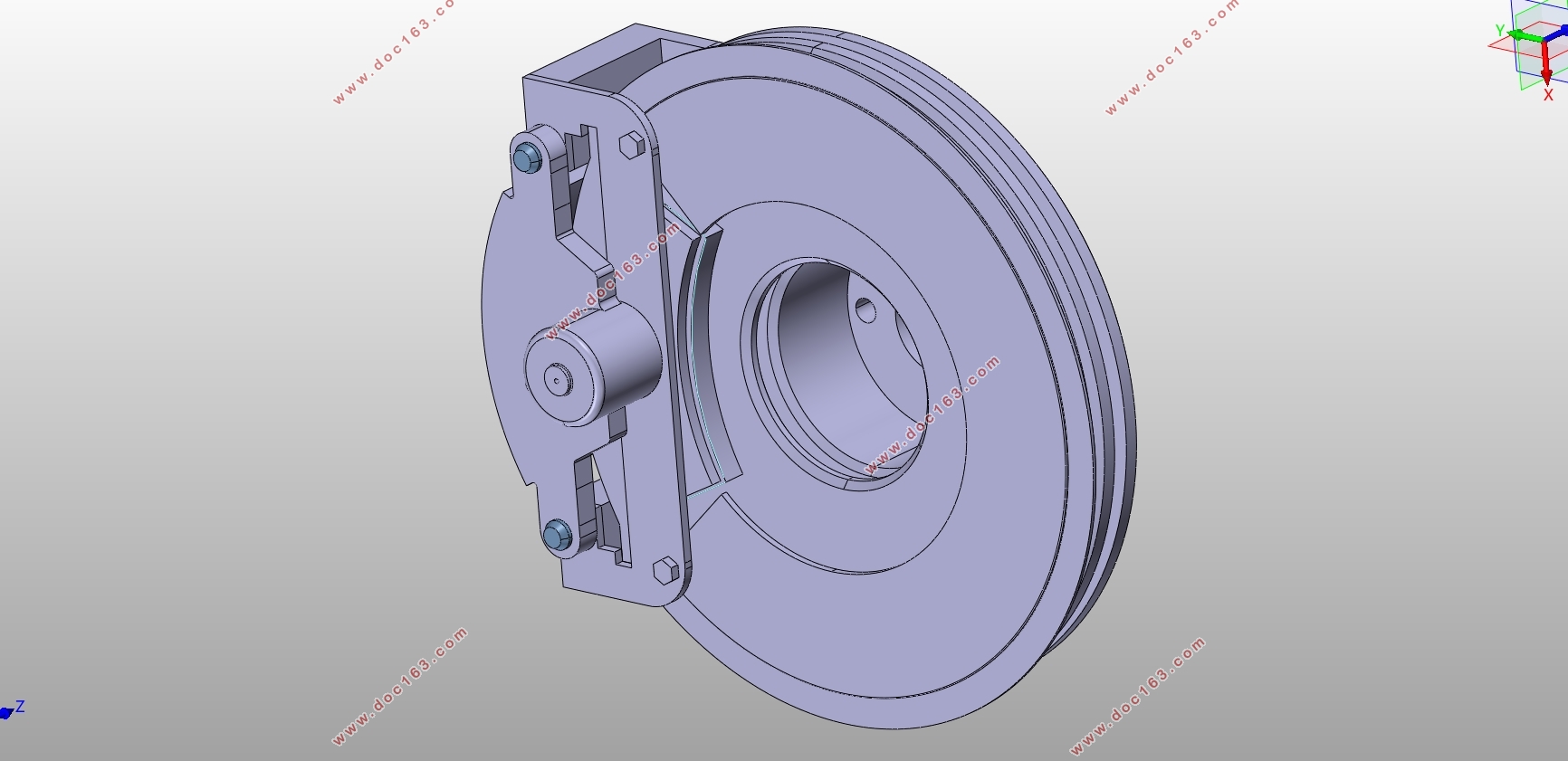

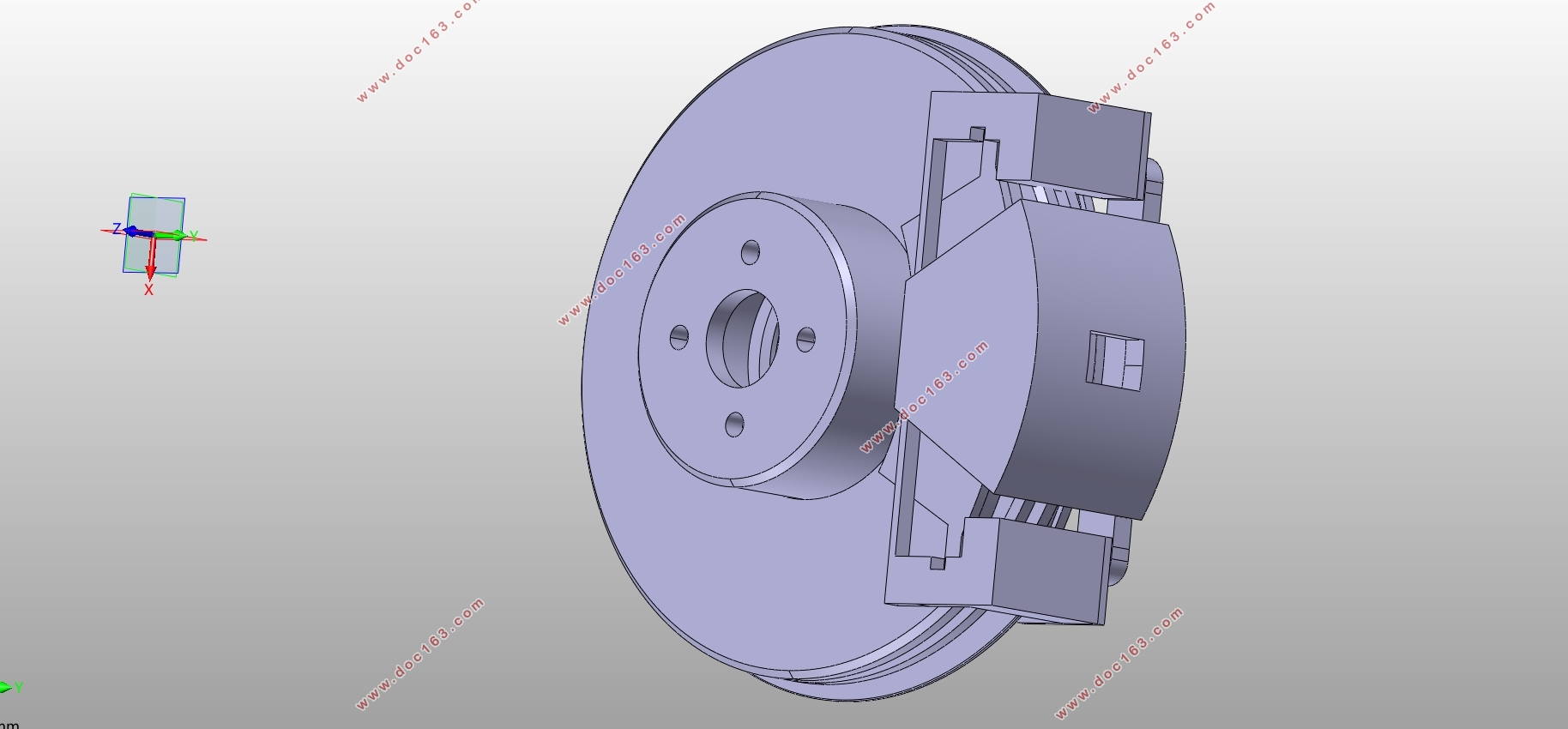

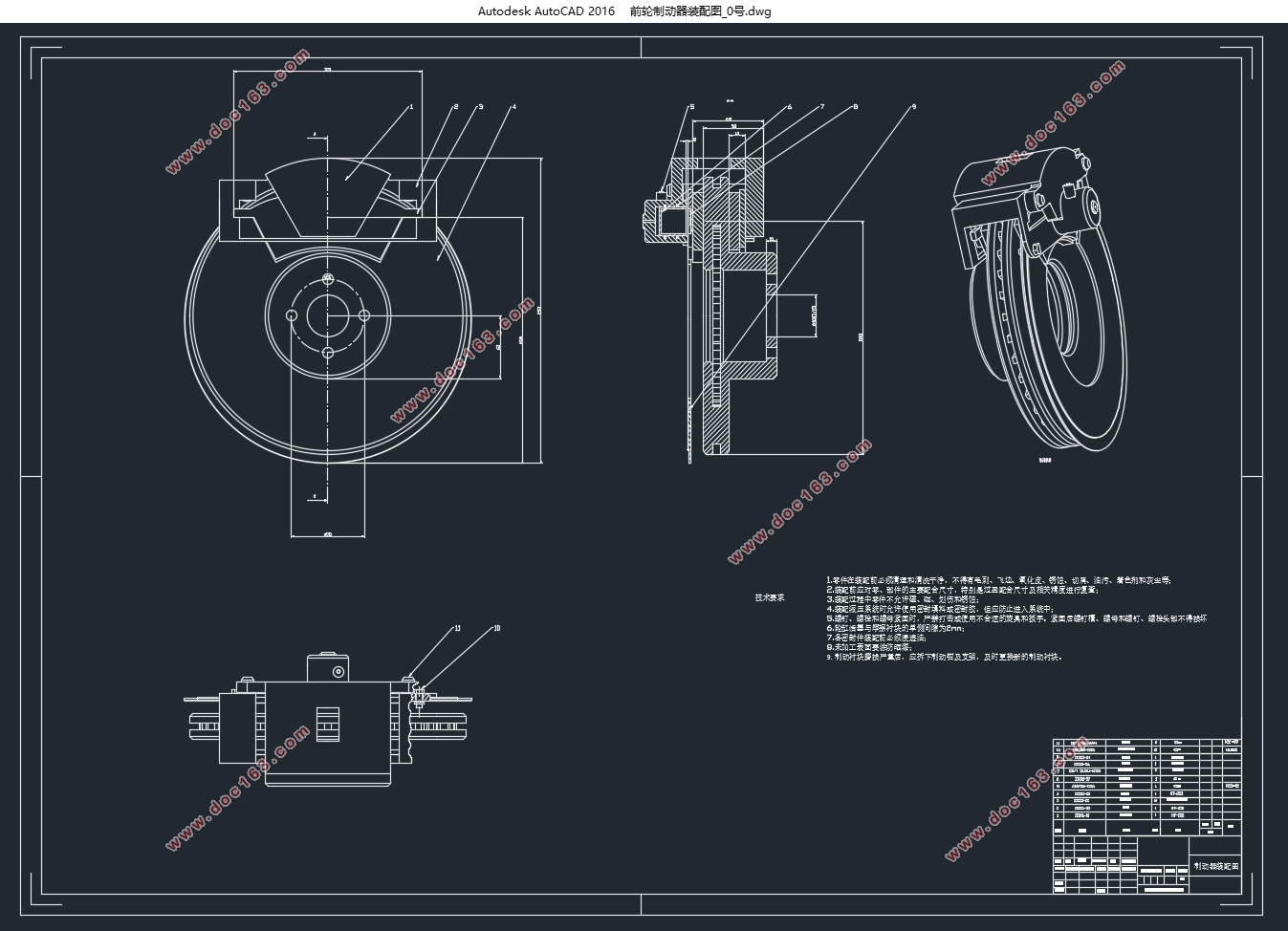

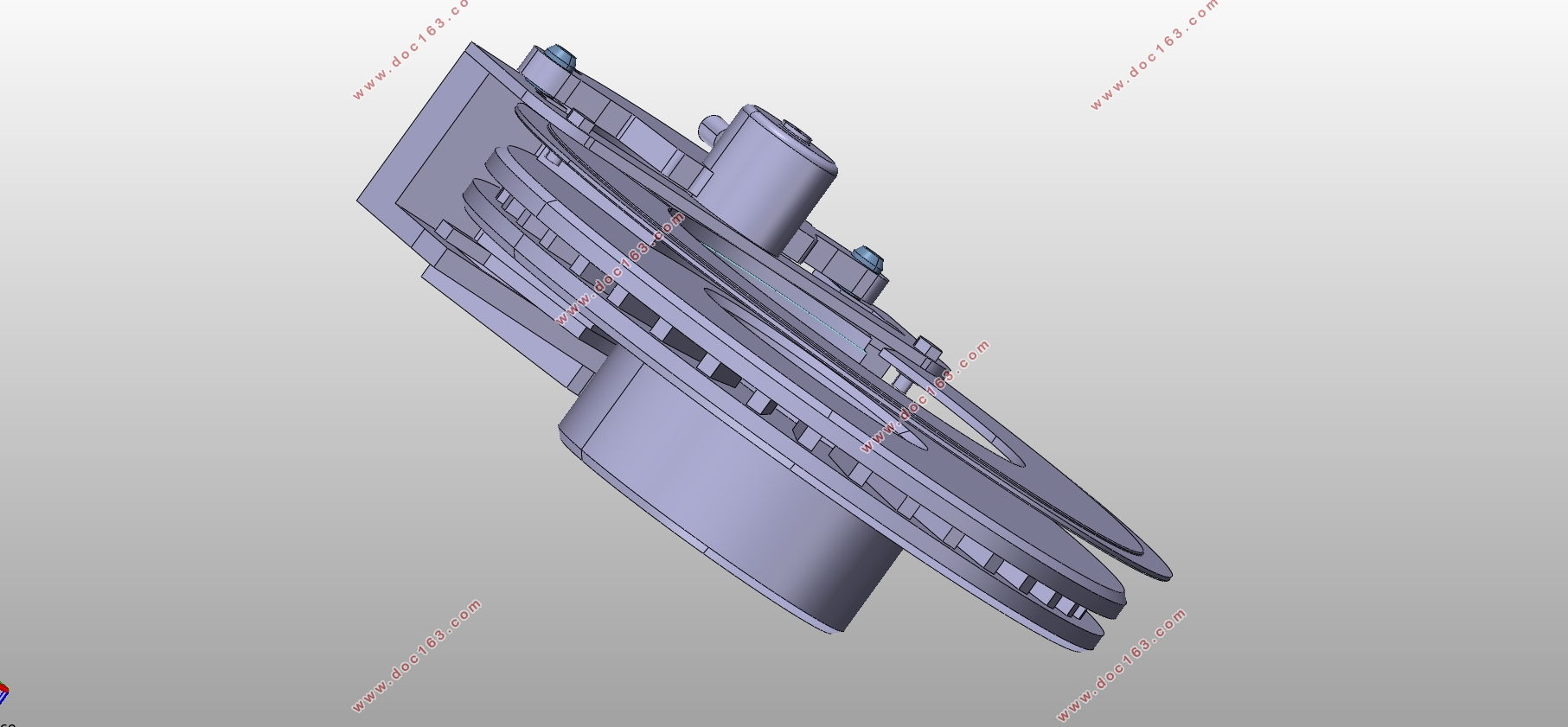

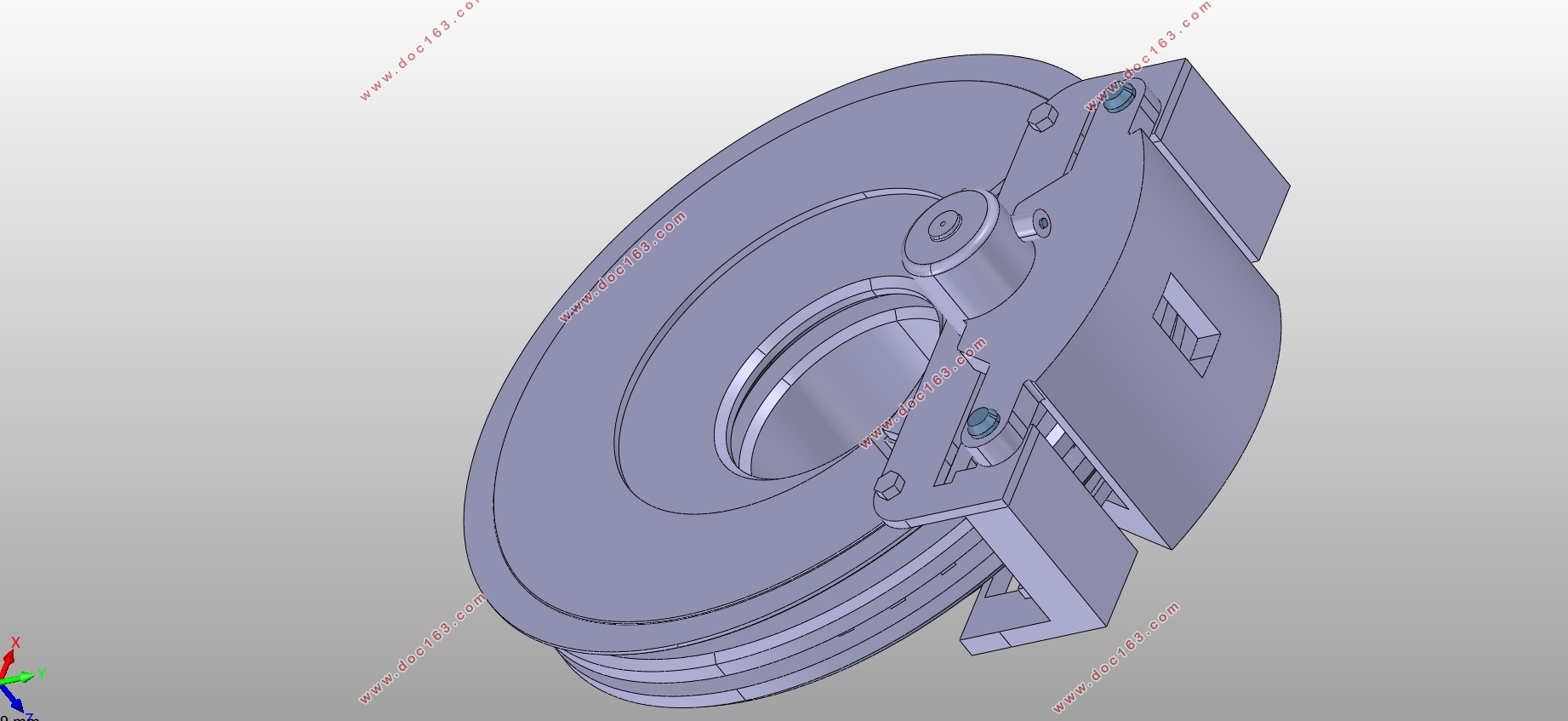

自动驾驶微型纯电动车制动系设计(含CAD零件图装配图,CATIA三维图)(任务书,开题报告,文献摘要,外文翻译,论文说明书13000字,CAD图纸8张,CATIA三维图)
摘  要
随着汽车行业的迅猛发展,汽车的性能相较于以前有了显著的提高。汽车的最高车速也提高了很多,这就使得安全问题愈发严重。汽车最高车速性能的提高对汽车制动也就有了更高的要求,在汽车设计这一大过程中,设计制动系是这其中具有重要地位的一环,汽车制动系的设计对于整车的性能影响有着非常重要的地位,良好的汽车制动系的设计使得汽车会拥有更好的操作稳定性和动力性。汽车制动系的设计需要认真考量。
本文基于已有的一辆纯电动微型车,通过matlab、cad、catia、ansys等软件对其制动系进行设计、选型、优化。首先比较盘式、鼓式制动系的优缺点选择了制动器的类型,接着计算整车基本参数,通过国家法规对制动距离的要求计算出制度减速度,然后计算制动器需要的制动力矩,从而可计算出制动器的结构参数。接着对制动器的各项性能,如比能量耗散率,应急制动力矩,驻车制动力矩做了校核,校核结果满足法规要求。然后针对制动驱动机构进行了设计,如制动主缸、轮缸的尺寸、制动踏板力、制动踏板行程。本文在传统制动系的基础之上,还设计了能够实现其自动制动功能的硬件,采用电机拉线式实现自动制动的功能,设计计算出所需电机的各项性能指标。通过ansys应力分析软件校核,结果理想,故所设计的制动系可以用于该车的制动。
