资料介绍:

一种DC-DC变换电路的设计(论文12000字)
摘要;DC/DC转换器为转变输入电压后有效输出固定电压的电压转换器,目前DC-DC转换器广泛应用于手机、MP3、数码相机、便携式媒体播放器等产品中。基于PIC平台,本文提供了一种DC-DC变换电路的设计思路。该系统以PIC16f873a为控制核心,采用BUCK-BOOST电路拓扑结构,通过电压采样反馈来控制PWM波形的占空比。对5-30v电压输入下,输出稳定的10v直流电压并保证电路效率稳定在一定范围之内。实验结论表明:该系统电路效率高,抗干扰能力强,稳定性好,可以达到DC-DC电路变换要求。
关键词;PIC;DC-DC变换电路;BUCK-BOOST电路;PWM波形

A kind of design of dc-dc transfer circuit
Abstract:A DC-DC transfer circuit was designed based on PIC platform.Using the PIC16f873a as the essential control method and BUCK-BOOST circuit topology.The duty cycle of PWM waveform is controlled by voltage sampling feedback. 5-30v voltage input, the output of the 10V DC voltage stability and ensure the stability of the circuit within a certain range.The experimental results show that the system has the advantages of high efficiency, strong anti-interference ability and good stability, and can achieve the requirement of DC-DC circuit transformation.

[资料来源:Doc163.com]

Keywords:PIC; DC-DC transfer circuit; BUCK-BOOST circuit; PWM wave

[来源:http://www.doc163.com]

一种DC-DC变换电路的设计


目录
1.引言    1
1.1研究背景    1
1.2国内外发展现状    1
1.3论文主要工作    3
2.系统总体设计    3
2.1系统功能介绍    3
2.2系统设计方案    3
3.DC-DC变换器的主要技术参数    4
3.1输入、输出与效率    4
3.2软启动与硬启动    5
3.3电压模式控制和电流模式控制    5
4. DC-DC变换电路的几种主要拓扑结构    5
4.1 Buck型(降压斩波电路)    6
4.2 Boost型(升压斩波电路)    8
4.3 Buck-Boost型(升降压斩波电路)原理及参数分析    9
4.3.1主电路原理分析    9 [资料来源:http://www.doc163.com]
4.3.2主电路运行状态分析    10
4.3.3主电路参数的选择    12
4.3.4占空比α    13
4.3.5 电感L    13
4.3.6电容C    14
5. 硬件电路设计    15
5.1电路工作原理    15
5.2 PIC16f873a单片机简介    15
5.2.1PIC16f873a性能指标    15
5.2.2PIC16f873a引脚功能介绍    17
5.2.3 PIC16f873a中A/D变换模块的使用介绍    17
5.2.4 PIC16f873a中PWM(脉宽调制)模块简介    18
5.3开关管的选择    19
5.4续流二极管选择    19
6.软件仿真调试    19
6.1 Multisim13仿真结果    19

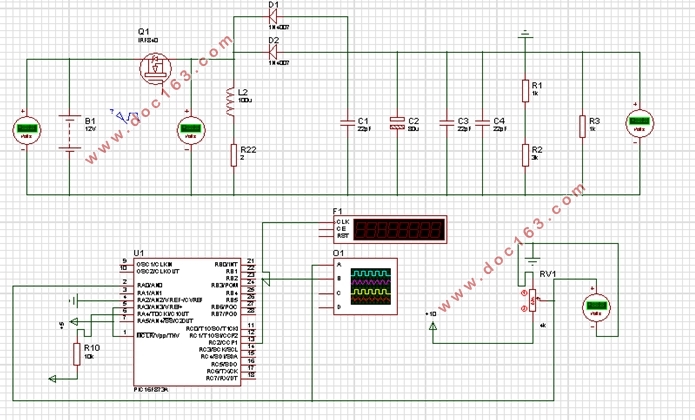

6.2 Proteus硬件电路设计与调试结果    21
7. 实物调试与验证    22
7.1硬件调试    22
7.2 实物实测    22
总结    24
参考文献    25 [资料来源:http://www.doc163.com]
致谢    26 [资料来源:http://Doc163.com]
