某混凝土独塔斜拉桥上部结构设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

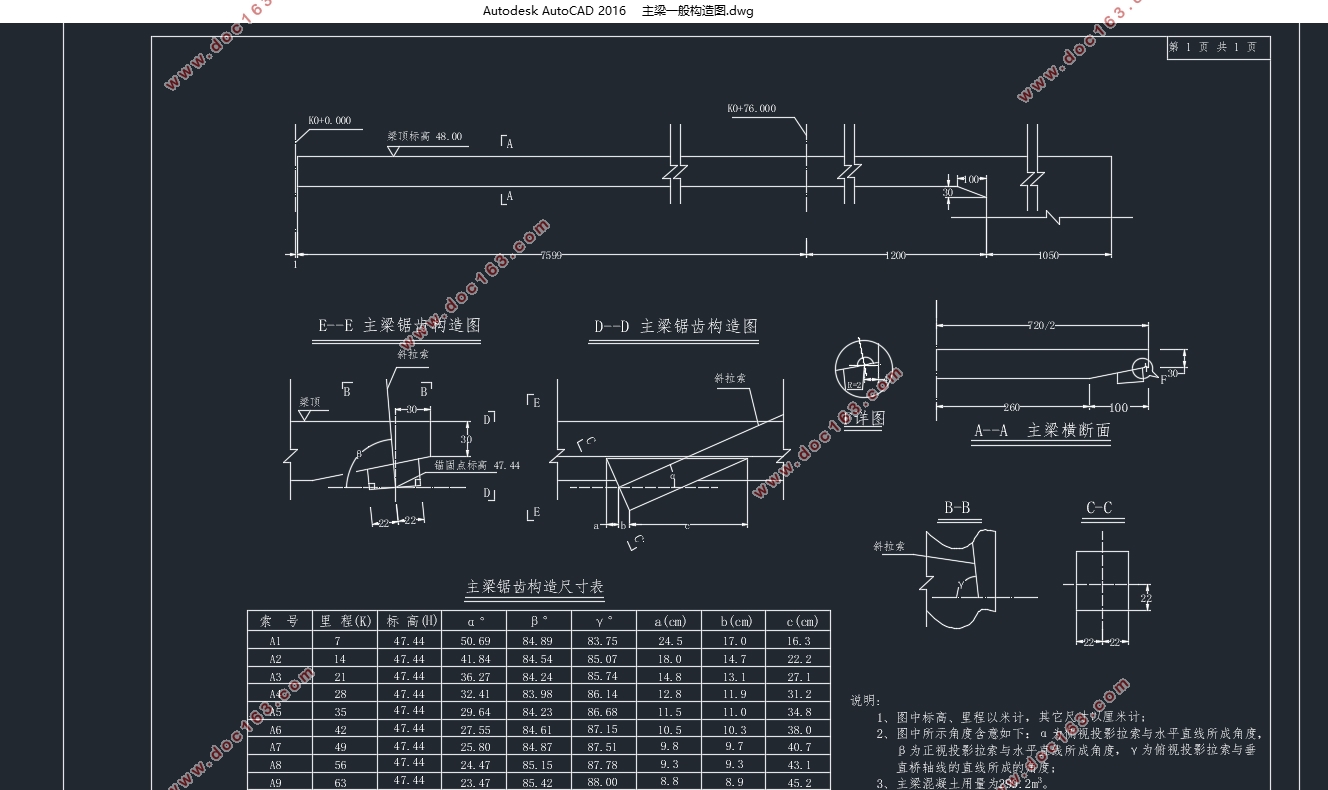

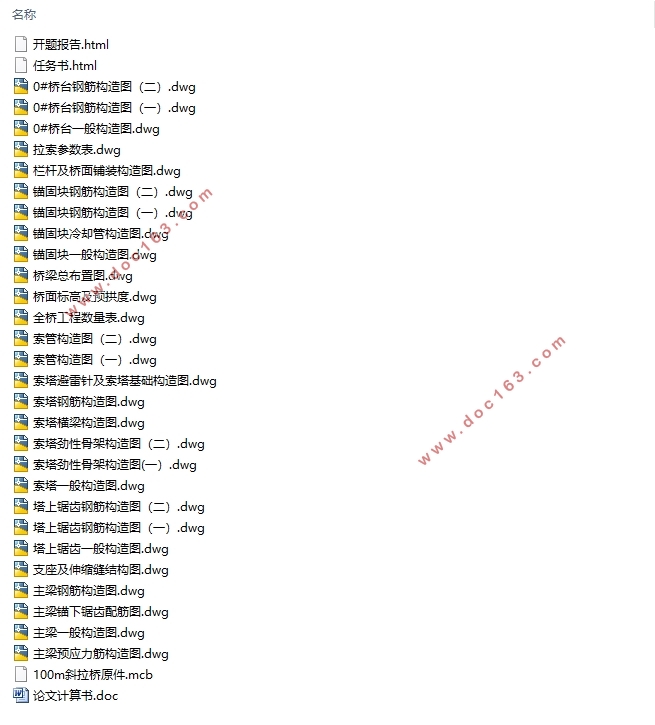

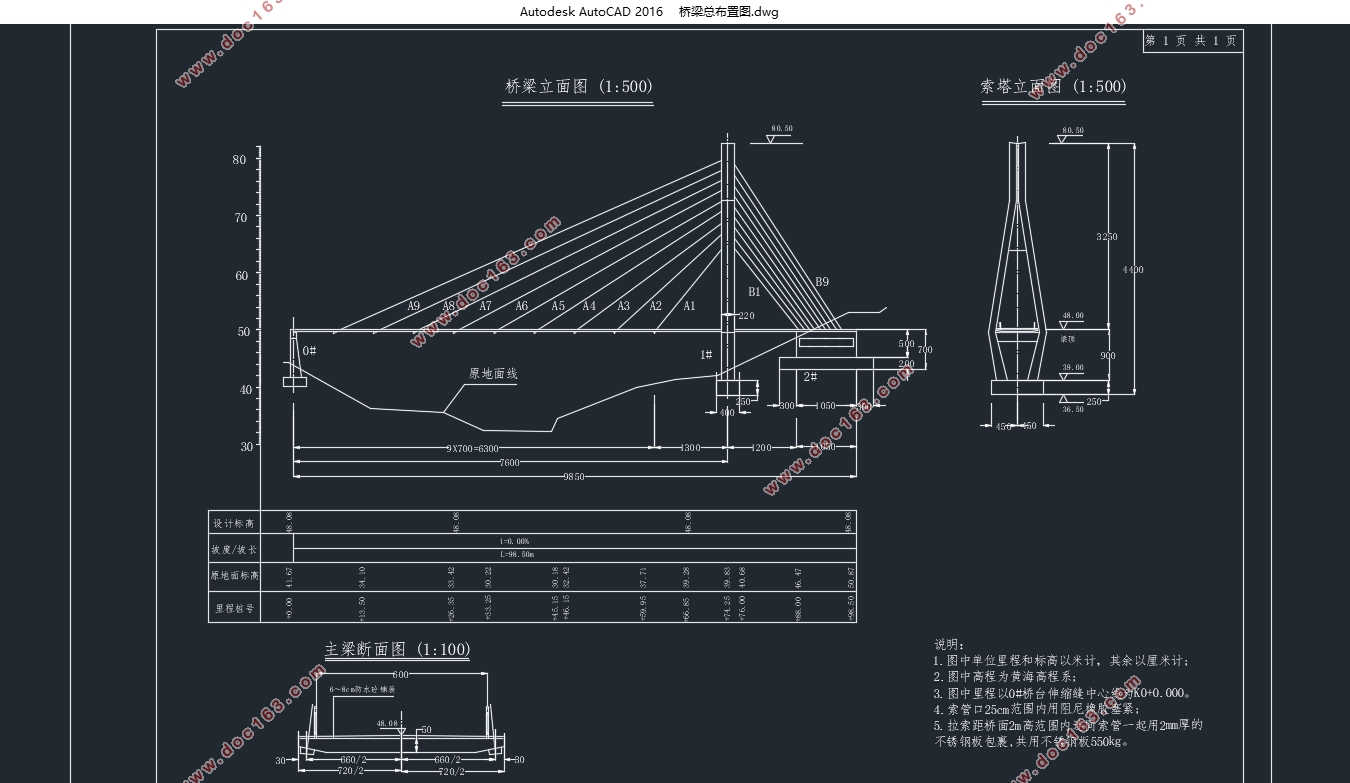

某混凝土独塔斜拉桥上部结构设计(含CAD图)(任务书,开题报告,论文计算书25000字,CAD图28张)
2.2.设计标准
1.设计荷载:桥面人群荷载:3.5kN/m2
2.桥面宽度:人行道宽度:6m
3.桥面标高:40.8m
4.基本风压:700Pa
5.地震烈度:7 度
6.计算温度:季节温差 50℃;索梁温差±15℃
2.3结构设计概述
本斜拉桥是一座独塔混凝土斜拉桥,其中桥梁全长为98.5米,主跨段共有76米。桥梁宽为7.2米,人行道宽为6.0米,主梁是板式结构,梁高为0.5米。
主跨侧是双索面,该侧具有9对拉索;锚固跨侧是单索面,该侧具有9根拉索。拉索采取彩色的双层PE护套半平行镀锌低松弛高强钢丝制作而成,并且其钢丝强度是 。拉索端部都配有冷铸锚具。桥塔是钻石形的混凝土塔,桥塔共高为41.5米,桥面以上的桥塔高为32.5米。主跨侧的拉索间距为 7.0米,其锚固跨梁侧的索间距为0.9米,主塔上的索距是1.7米(主跨侧)及 (锚固侧)。主梁及桥塔采用 的混凝土,其余部分混凝土均采用 。
桥塔采用部分预应力A类构件进行设计,而主梁按照钢筋混凝土的压弯构件进行设计,所有基础都施工在微风化岩石上扩大基础。
