30m+55m+45m预应力钢筋混凝土梁桥施工图设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

30m+55m+45m预应力钢筋混凝土梁桥施工图设计(含CAD图)(任务书,开题报告,论文计算书15000字,CAD图20张)
摘要
预应力混凝土梁桥作为交通建设中必不可少的重要组成部分, 在40-200 常常成为较理想的桥型。本次毕业设计就是选用预应力钢筋混凝土连续梁桥。本次设计的桥梁全长约130m,跨度为30m+55m+45m,桥梁宽度为32m,设计荷载为城市-A级。根据任务书要求,依据现行公路桥梁设计规范要完成对连续梁桥上、下结构设计计算并完成施工图设计。
本次设计采用MIDAS软件进行上部结构分析,依据实际的水文、地质条件,拟定上、下部和附属结构尺寸,定出桥梁设计方案。设计方案内容包括桥梁的平面布置图、纵断面图、横断面图。我们这次预应力钢筋混凝土梁桥的设计主要是上部结构的设计,
算、 主梁截面应力验算。同时在设计中也要考虑混凝土的收缩、徐变和温度次内力等影响。
最后,经过分析验算表明该设计计算方法的正确,内力分布合理,符合设计任务的要求。
关键词:预应力;连续梁桥;midas;上部结构
Abstract
As a necessary and important component of traffic construction, prestressed concrete beam bridge has developed rapidly. In the span of 40-200 meters, the prestressed concrete continuous girder bridge often becomes an ideal bridge type, whether from the angle of structure, force or economy.The graduation design is the use of prestressed concrete continuous beam bridge. The length of the bridge is about 130m, the span is 30m+55m+45m, the width of bridge is 32m, and the design load is city class A. According to the requirements of the task book, according to the current highway bridge design specifications, the design and calculation of the upper and lower structure of the continuous beam bridge should be completed and completed.

[资料来源:http://Doc163.com]

This design uses the MIDAS software to carry on the upper structure analysis, according to the actual hydrology, the geological condition, draws up the upper, the lower part and the subsidiary structure size, determines the bridge design plan.The design scheme includes the plane layout, vertical section and cross section of the bridge. We design the prestressed reinforced concrete beam bridge is the main design of the upper structure, it includes the overall layout and tendon position and size of the bridge, the various loads and combination of loads, reinforcement estimation, prestressing loss and at the same time in the design should also consider the influence of concrete shrinkage, creep and temperature force.
Finally, the analysis and calculation show that the design method is correct and the internal force distribution is reasonable, which meets the requirements of the design task.
Key words: prestressed; continuous beam bridge; Midas; superstructure
2.1.1技术标准
(1)公路等级:城市主干道
[资料来源:http://Doc163.com]

(2)设计速度:60km/h
(3)设计荷载:城市A级
(4)桥梁宽度:32m
(5)桥梁结构设计基准期:100年
(6)桥面横坡:双向2%
(7)环境类别:I类
(8)地震烈度: 0.05g, 0.35s。 为7 度

  [资料来源:http://Doc163.com]

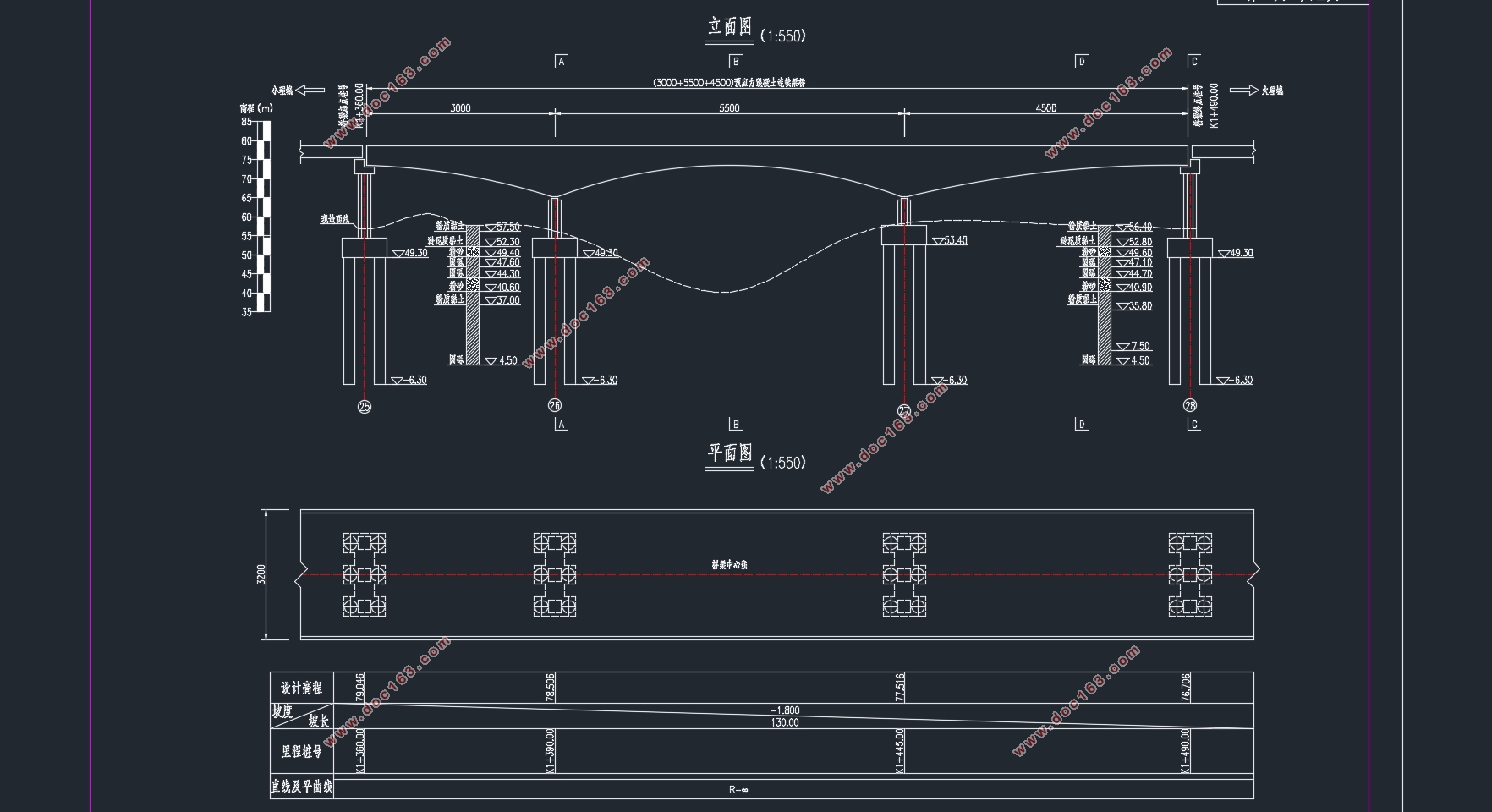

30m+55m+45m预应力钢筋混凝土梁桥施工图设计(含CAD图)

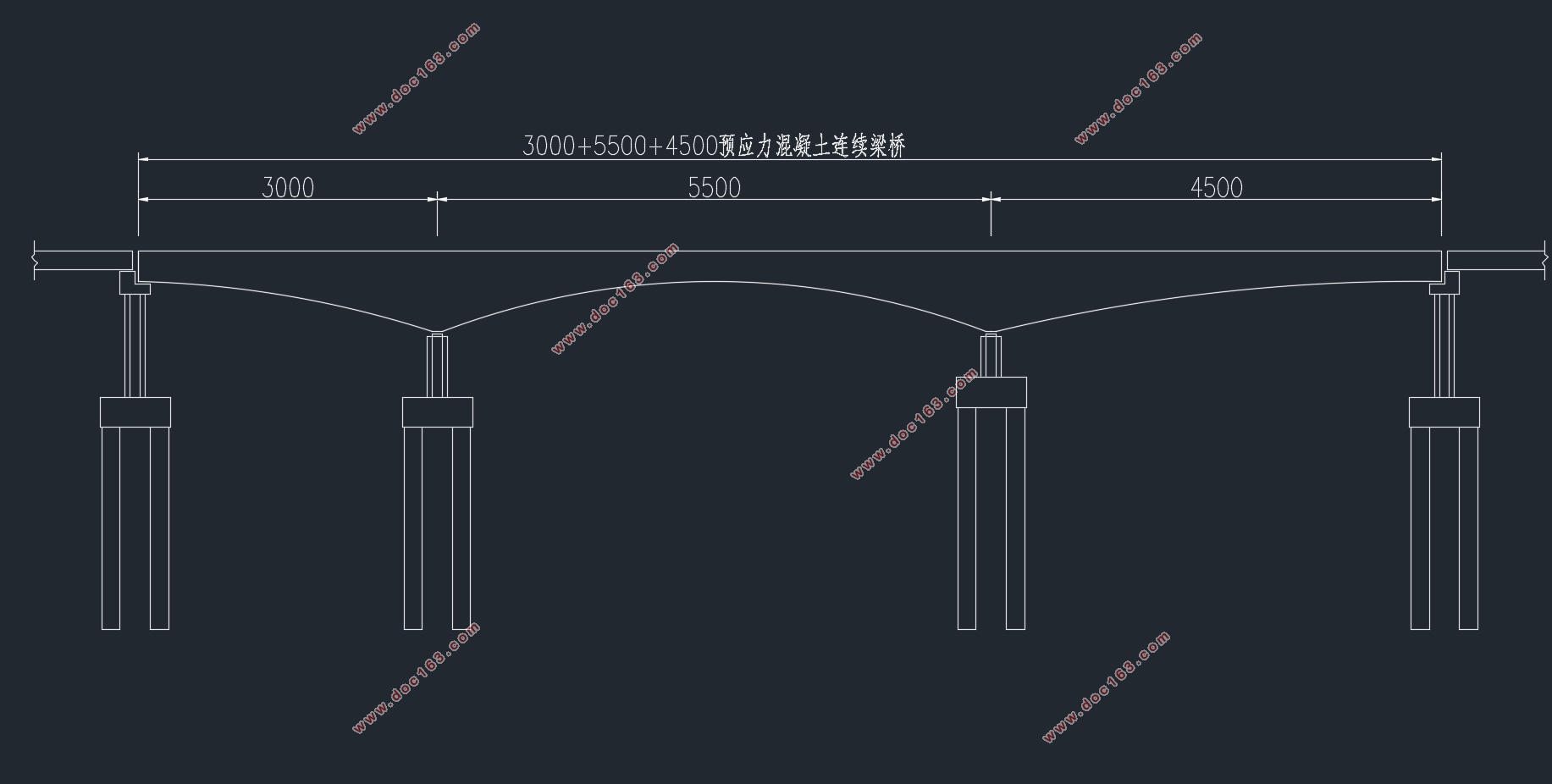

30m+55m+45m预应力钢筋混凝土梁桥施工图设计(含CAD图)

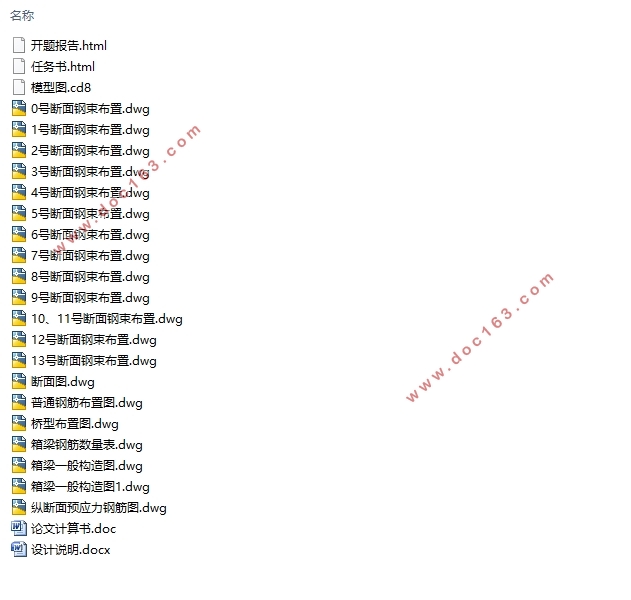

30m+55m+45m预应力钢筋混凝土梁桥施工图设计(含CAD图)



目录
第1章  绪论    1
1.1桥型方案的选择    1
1.2预应力混凝土连续梁桥的概述    2
1.3预应力混凝土连续梁桥施工方法介绍    3
第2章  设计依据及计算基本资料    4

[资料来源:http://www.doc163.com]

2.1 主要技术标准和规范    4
2.1.1技术标准    4
2.1.2主要设计规范和标准    4
2.2主要材料    4
2.2.1混凝土材料    4
2.2.2钢筋    5
2.2.3预应力钢绞线    5
2.2.4其他材料    6
2.3地形地质的概况    6
2.3.1地形地貌    6
2.3.2地质条件    6
第3章  桥跨总体布置及结构主要尺寸    8
3.1桥型布置    8
3.2截面布置    8
3.2.1立面截面    8
3.2.2横截面    9
3.3梁高的尺寸    9
3.4箱梁构造与细部尺寸    9
3.4.1箱梁顶板    9
3.4.2箱梁底板    10
3.4.3箱梁腹板    10
3.4.4箱梁横隔板    10
3.4.5承托    10
3.5标准横截面图    11
[资料来源:Doc163.com]

第4章  行车道板计算    12
4.1基本信息    12
4.2中间桥面板计算    12
4.3悬臂板计算    15
4.4桥面板配筋    17
第5章  荷载内力计算    18
5.1建立计算模型    19
5.1.1单元的划分    19
5.1.2施工阶段的划分    19
5.2主梁恒载内力的计算    20
5.2.1主梁计算说明    20
5.2.2荷载内力计算    20
5.2.2.1自重荷载    20
5.2.2.2二期恒载    23
5.3活载内力的计算    25
5.3.1 汽车荷载    25
5.3.1.1汽车荷载    26
5.4次内力计算    29
5.4.1温度引起的内力计算    29
5.4.2支座位移引起的内力计算    31
5.5荷载组合    33
5.5.1 组合方法    33
5.5.2 承载能力极限状态的内力组合    33 [来源:http://Doc163.com]
5.5.3 正常使用极限状态 的内力组合    34
5.5.4 内力组合    35
第6 章    预应力钢束的估算与布置    37
6.1 预应力钢束的估算    38
6.1.1 计算原理    38
6.1.2按承载能力极限状态的强度要求计算    38
6.1.3按正常使用极限状态的应力要求计算    38
6.1.4预应力钢束面积估算结果    42
6.2预应力钢束的布置    43
6.2.1布置的原则    43
第7章  预应力损失及有效应力的计算    45
7.1预应力损失及有效应力的总体说明    45
7.2 预应力筋与管道壁间摩擦引起的应力损失     45
7.3锚具变形、钢筋回缩和接缝压缩引起的预应力损失     46
7.4混凝土弹性压缩引起的应力损失     46
7.5 钢筋松弛引起的应力损失     47
7.6混凝土收缩和徐变引起的应力损失     47
7.7钢筋的有效应力计算    48 [资料来源:https://www.doc163.com]
第8章 主梁截面验算    50
8.1控制截面的选择    50
8.2截面强度验算    50
8.2.1正截面强度验算    50
8.2.2斜截面强度验算    52
8.3截面应力验算    53
8.3.1短暂状态的正应力验算    53
8.3.2持久状态的正应力验算    54
8.3.3主梁变形验算    55
第9章   下部结构计算    56
9.1尺寸布置及荷载信息    57
9.1.1尺寸布置    57
9.1.2 荷载信息    57
9.2桩长计算    58
9.3桩的内力及位移计算    60
9.3.1基本假定    60
9.3.2桩的内力计算(m法)    60
9.4桩基配筋计算及桩身材料截面强度验算    62
9.4.1桩身最大弯矩及其位置    62
9.4.2桩身截面强度验算    63
总结    65
参考文献    66

[来源:http://www.doc163.com]


致谢    67
