西安某高尔夫会所(地下一层地上四层)空调设计(含CAD图)

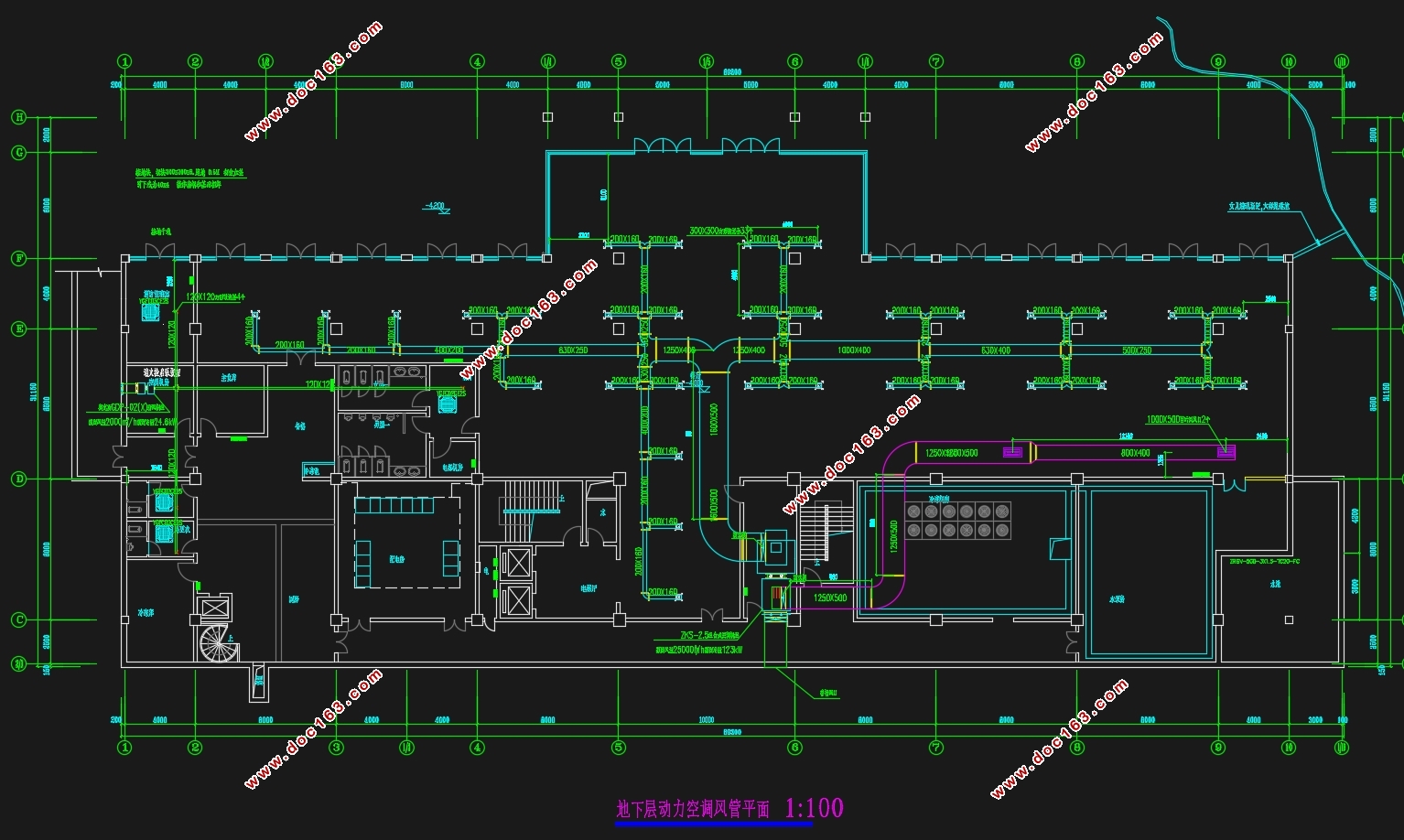

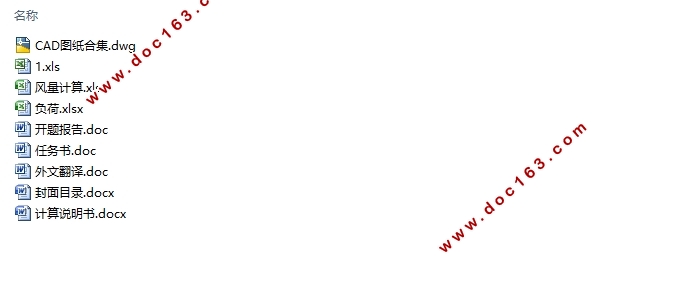

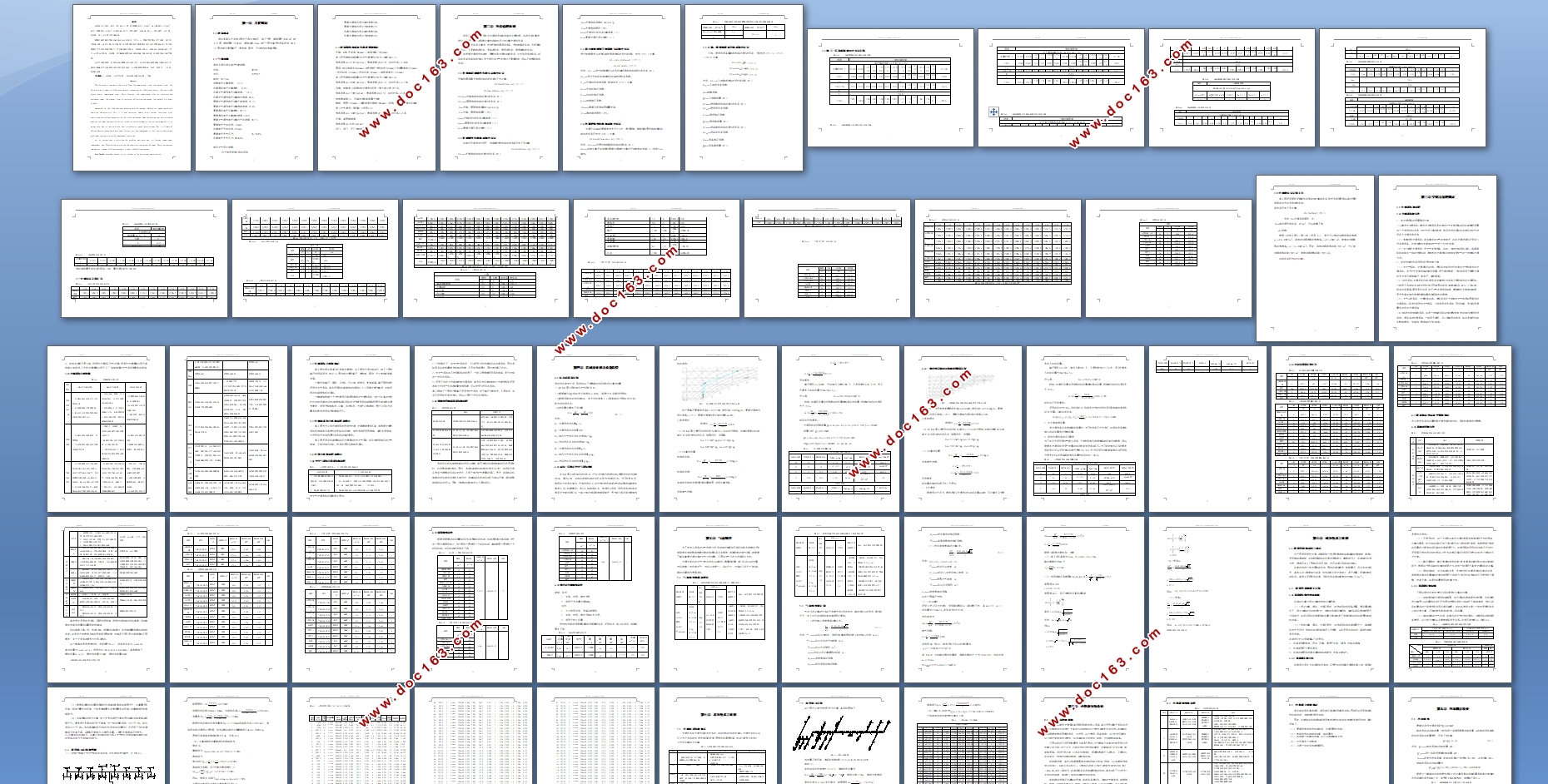

西安某高尔夫会所(地下一层地上四层)空调设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书26000字,CAD图13张,Excel计算表)
摘要
本建筑位于西安，地下一层，地上4层，建筑面积约为13100m2，地上面积为11500m2，地下一层面积为1600m2。主要功能：地下一层为餐厅、设备房，地上1层为餐厅、办公室、休息室，地上2~4层为宾馆套房。
根据空调区域不同的功能特点与运行特性，对于-1~1层餐厅采用全空气系统，便于空气的集中统一进行处理；在过渡季，当外界温度低于室温要求时可以不使用制冷机，充分利用室外空气的自然调节能力，尽可能做到不用冷、热量或少用冷、热量来达到空调目的。对于1~4层办公用房、休息室、宾馆套房采用风机盘管和独立新风系统，各房间可独立调节室温。

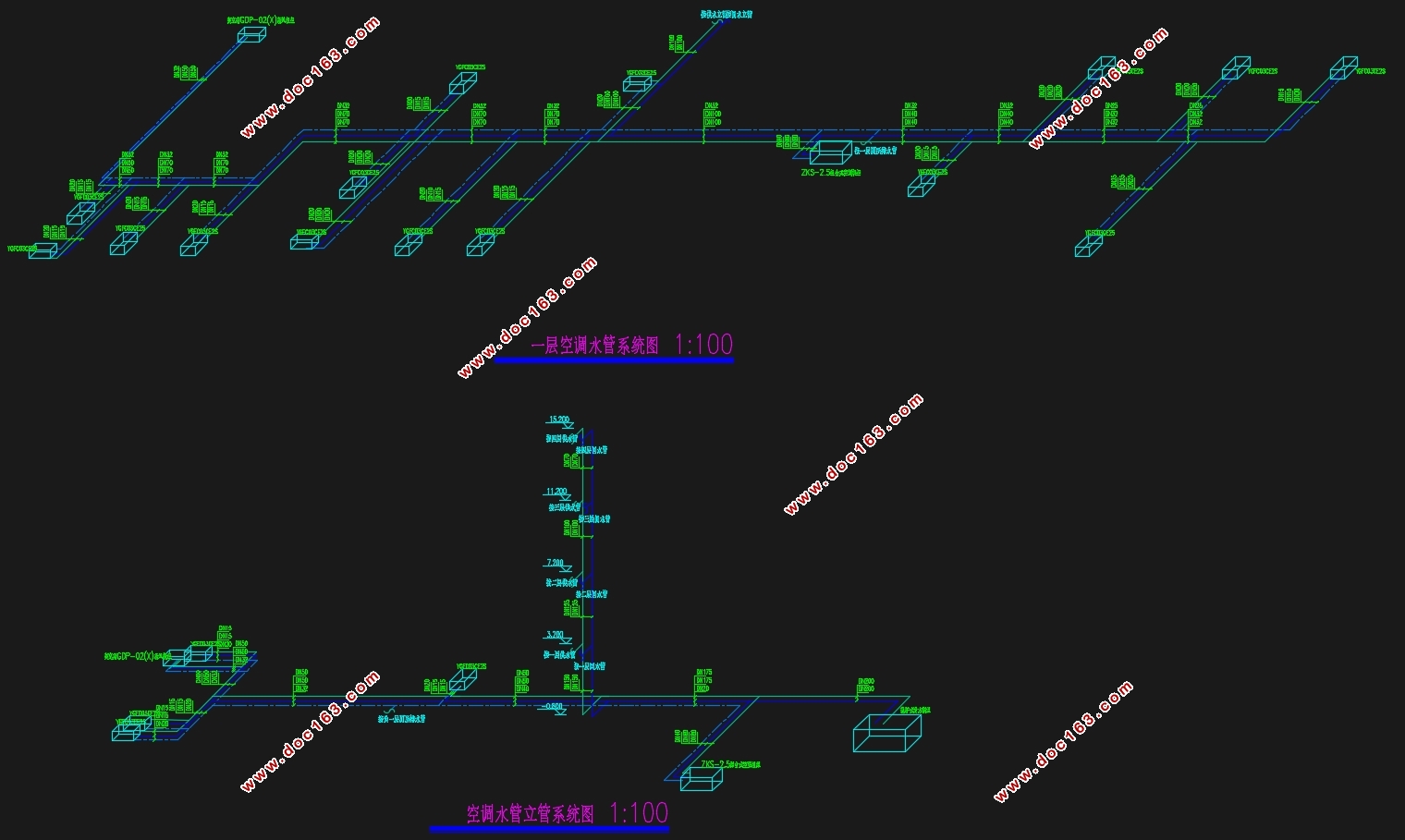

全空气系统采用一次回风的机器露点送风的方式，风机盘管系统采用独立新风的方式。通过计算确定了各房间的送风状态和送风量。水系统采用两管制、闭式、异程式、一次泵、变流量系统。
关键词：  冷热源  全空气系统  风机盘管加新风系统  节能
Abstract
This building is located in the city of XiAn, the underground 1 layer,the ground 4 layer, the building area is about to 13100 square meter, ground area of 11500 square meter, the area is 1600 square meter underground layer. Main function: the underground layer as restaurant and equipment room, the ground 1 layer as restaurant office area and lounge, the ground 2 ~ 4 layers as hotel.

[资料来源：https://www.doc163.com]

According to the functions and characteristics of regional different air conditioning with operation characteristic, for 1 ~ 2 layer restaurant adopts all-air system, facilitating air of centralized and unified processing; In the transition season, when the outside temperature below need not use room temperature chiller, make full use of outdoor air natural adjustment ability, as do not cold, heat or less with cold, heat to achieve air conditioning purpose. For 1 ~ 4 floors of offices housing lounge and hotel adopt fan-coil unit and independent air half centralized system, each room temperature can be independent regulation.
All air system uses a return and the machine dew point way, air fan-coil system adopt independent way. Through the calculation the wind state and volume of room. Water system uses two control, closed, different programs, a pump, variable flow system.
Key Words: cold/heat source; all-air system; air fan coil system; energy saving

1.1建筑概况
西安某高尔夫会馆工程位于西安市郊区，地下一层，建筑面积1600 m2，地上4层，建筑面积11500m2，建筑总高16m。地下一层为餐厅和设备用房；地上1-5层功能主要是餐厅，贵宾室、厨房，办公室和标准套房等。 [资料来源：http://doc163.com]

1.2气象参数
查规范得出西安室外气象参数：
北纬：                          38°14′
东经：                          108°56°
海拔：397.5m
供暖室外计算温度：﹣3.2℃
冬季通风室外计算温度：﹣4.0℃
冬季空气调节室外计算温度：﹣5.6℃
冬季空气调节室外计算相对湿度：66％
夏季空气调节室外计算干球温度：35.1℃
夏季空气调节室外计算湿球温度：25.8℃
夏季通风室外计算温度：30.7℃
夏季通风室外计算相对湿度：54％
夏季空气调节室外计算日平均温度：30.7℃
夏季室外平均风速：1.4m/s
冬季室外平均风速：0.9m/s
夏季室外大气压力：              957.1hPa
冬季室外大气压力：981hPa

室内空气设计参数：
对于热舒适度I级的房间
夏季空调室内设计相对湿度50%
夏季空调室内设计干球温度25℃
冬季空调室内设计相对湿度30%
冬季空调室内设计干球温度20℃


[资料来源：http://Doc163.com]

目录
摘  要    1
Abstract
第一章  工程概况    2
1.1建筑概况    3
1.2气象参数    3
1.3建筑结构组成及传热系数的确定    2
第二章  冷负荷的计算    3
2.1外墙和屋顶瞬变传热引起的冷负荷    3
2.2外窗瞬变传热形成的冷负荷    3
2.3透过玻璃窗的日射得热引起的冷负荷    4
2.4内围护结构传热形成的冷负荷    4
2.5人体、照明和设备等形成的冷负荷    5
2.6地下一层消防值班室冷负荷计算    6
2.7空调负荷计算汇总    11
2.8空调热负荷计算汇总    17
第三章 空调方案的确定    18 [资料来源：https://www.doc163.com]
3.1空调系统的选择    18
3.1.1空调系统的分类    18
3.1.2空调系统方案比较    19
3.2空调系统方案的确定    21
3.3空调水系统方案的选择及特点    21
3.4回风方案的选择及特点    21
3.4.1全空气系统回风系统的选择    21
3.4.2风机盘管加新风系统的选择    22
第四章  送风量计算及设备选型    23
4.1房间送风量计算    23
4.1.1以负一层餐厅全空气系统为例    23
4.1.2一楼驾驶员休息室风机盘管风量计算    26
4.1.3各房间风量计算汇总    28
4.2设备的选型以及个数的确定    29
4.2.1风机盘管的分类    29
4.2.2新风机组选型    33
4.2.3组合式空调机组选型    34
第五章  气流组织    35
5.1  气流组织的基本要求    35
5.2  气流组织的计算    36

第六章  风系统水力计算    40
6.1通风管道的材料与形式    40
6.2  通风管道的设计计算    40
6.2.1风道设计的内容及原则    40
6.2.2  风道设计的方法    40
6.2.3  风道设计的步骤    41
6.3  风管水力计算的举例    41
第七章  水系统水力计算    47
7.1  空调水系统的形式    47
7.2  水管水力计算    48
第八章  冷热源系统设计    51
8.1  冷热源选择的原则    51
8.2  冷热源机组的选择    51
8.3  冷热源方案的确定    52
第九章  冷冻机房设计    53
9.1  冷水机组    53
9.2  冷冻水泵与其管径的选择    54
9.3  膨胀水箱    55
9.5  水泵的配管    57 [资料来源：Doc163.com]
第十章  管道的保温    58
10.1  保温材料    58
10.2  保温厚度的计算    58
小结    61
参考文献    62 [资料来源：http://www.doc163.com]
