上海某高尔夫会所空调系统设计(含CAD图)

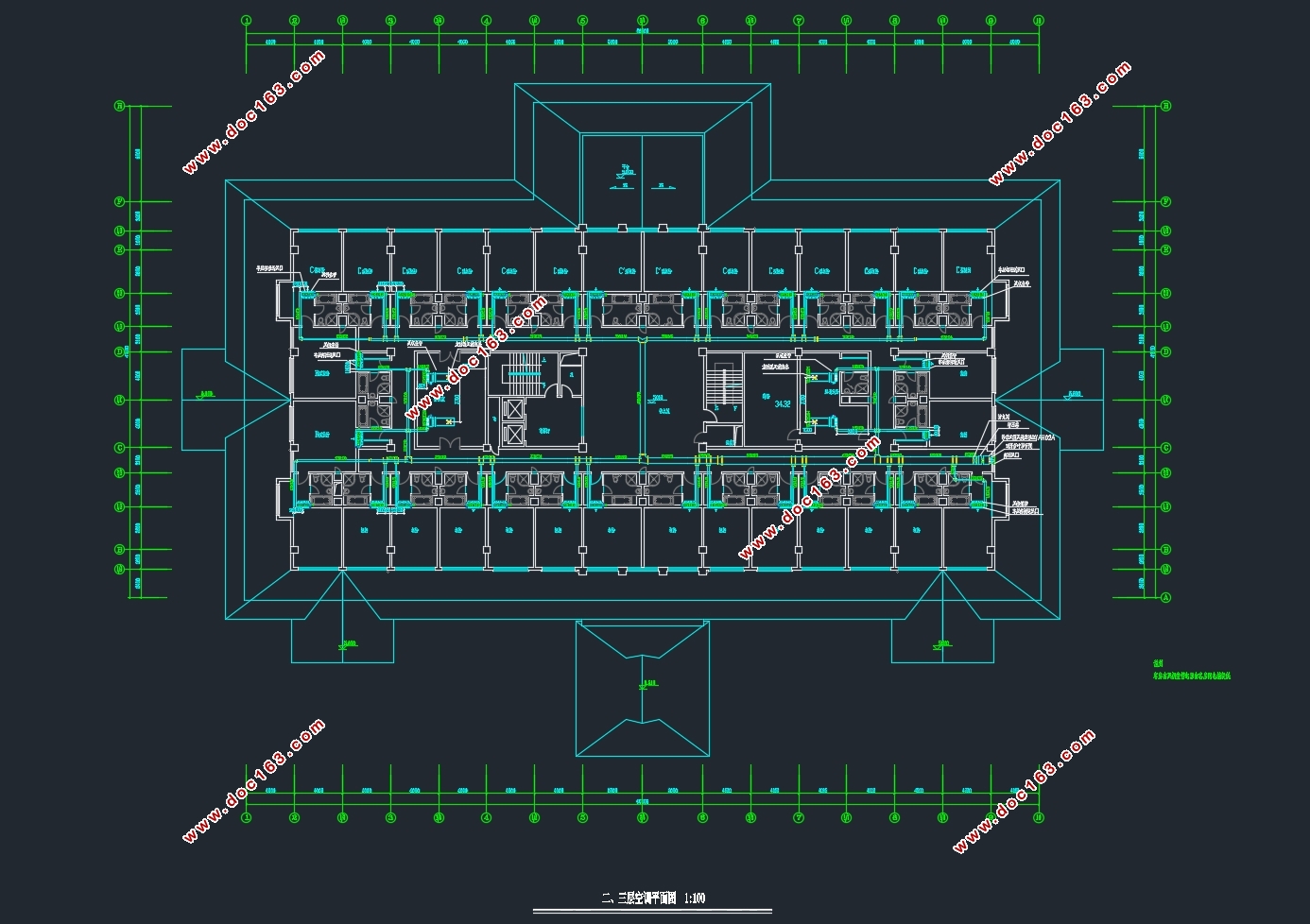

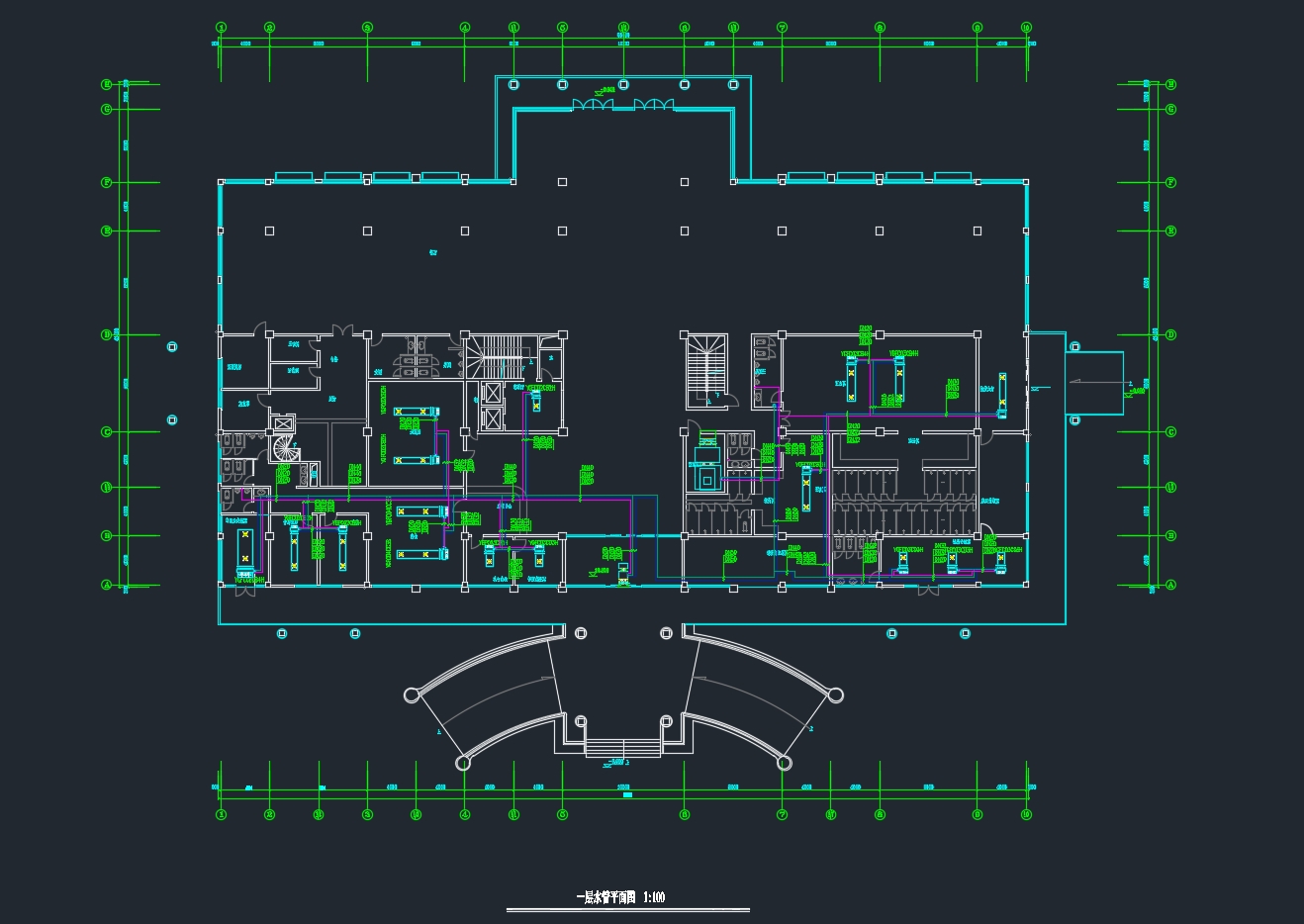

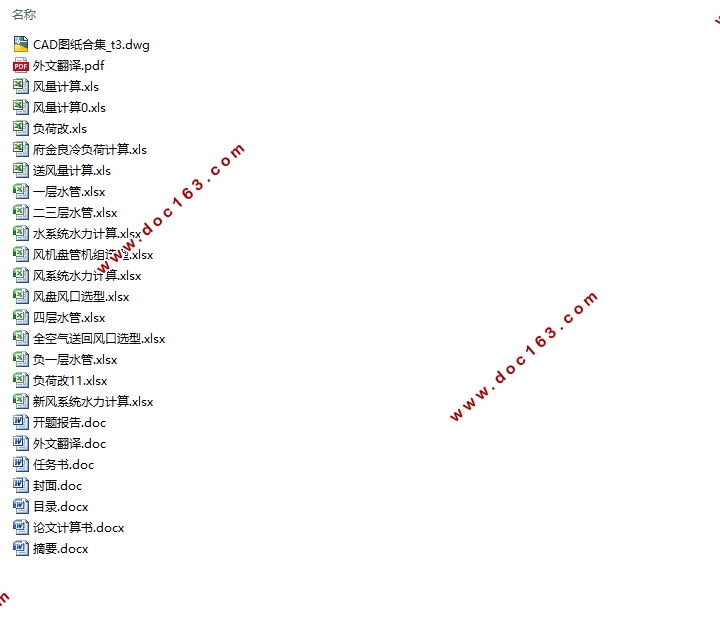

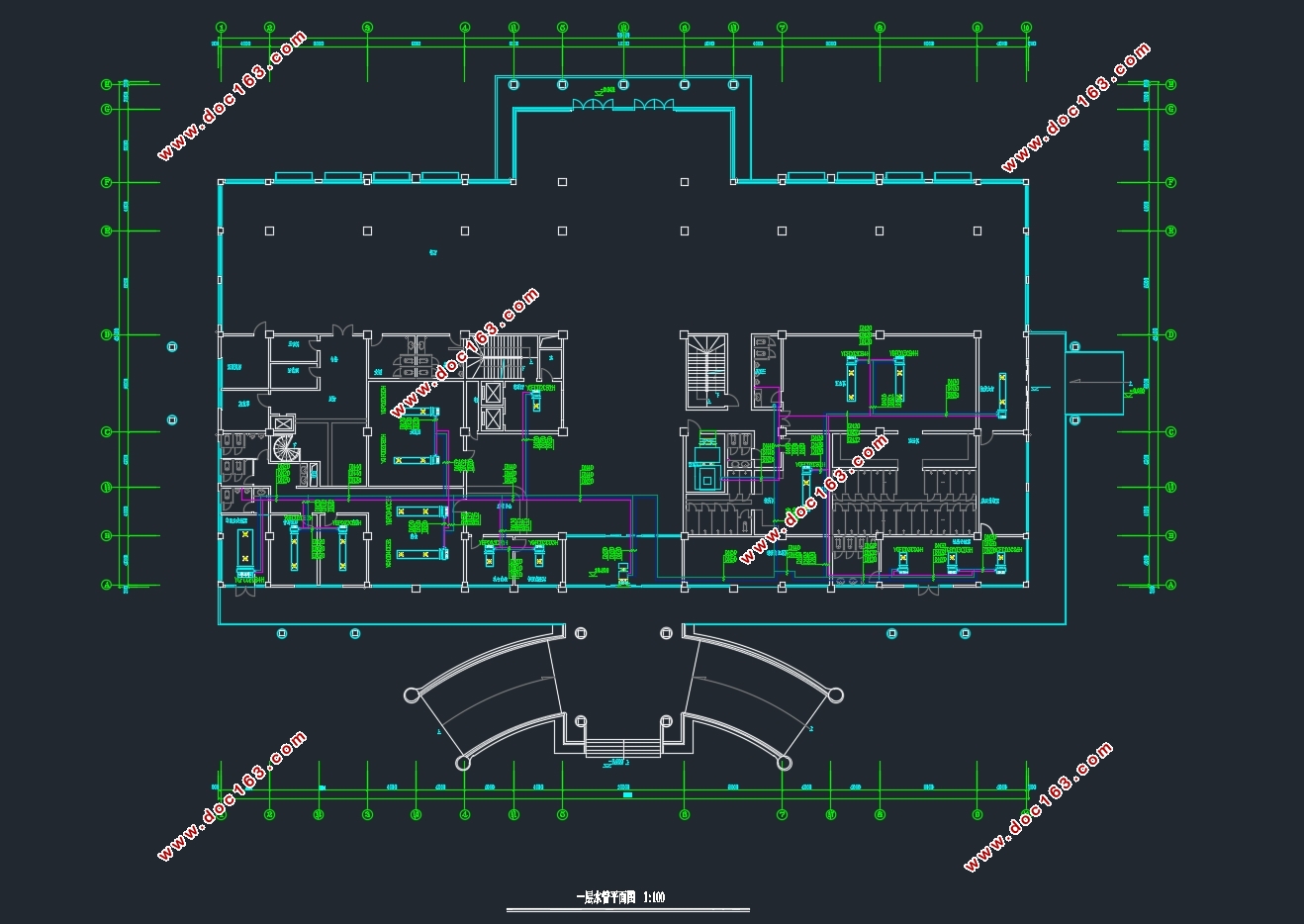

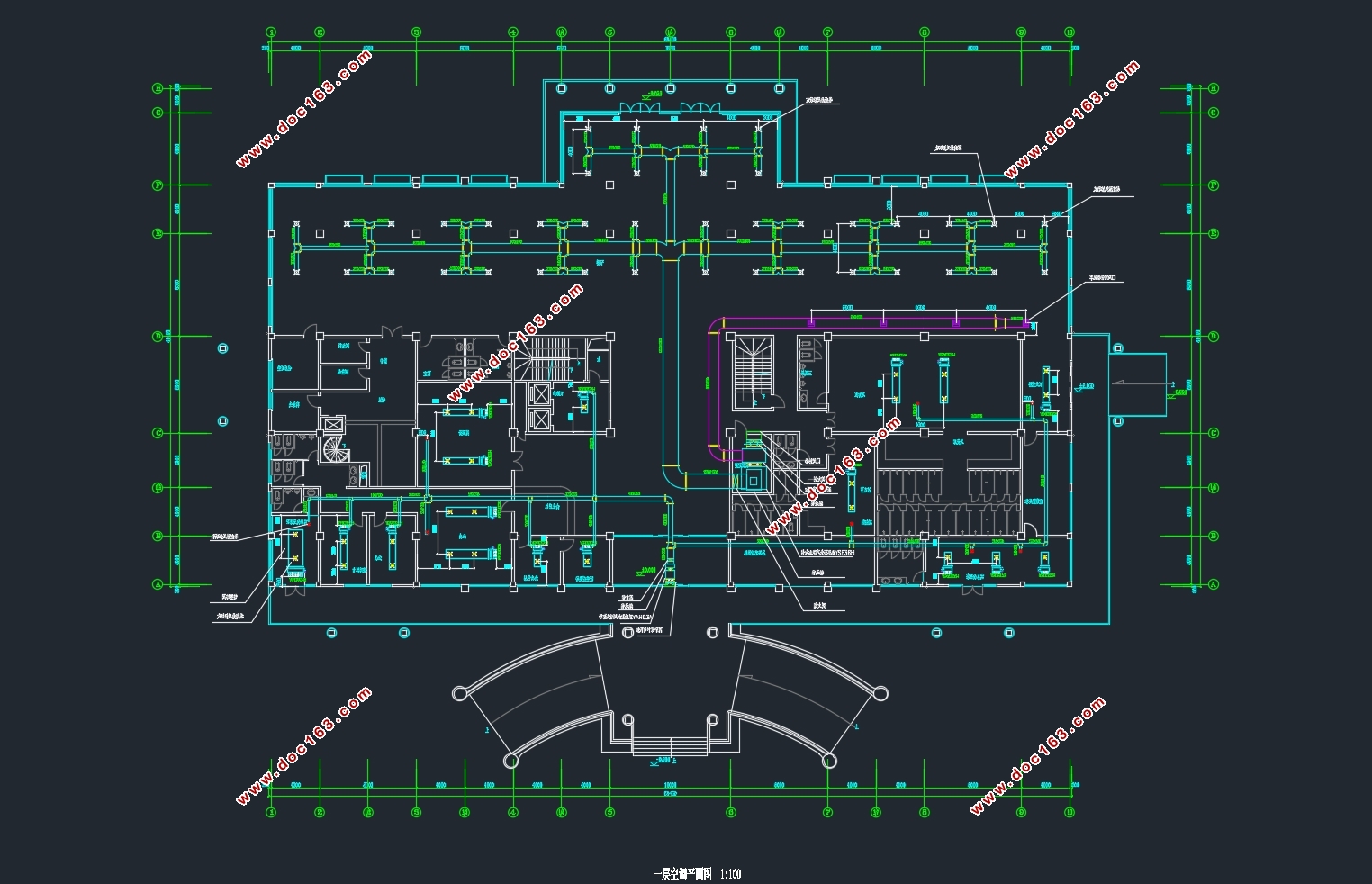

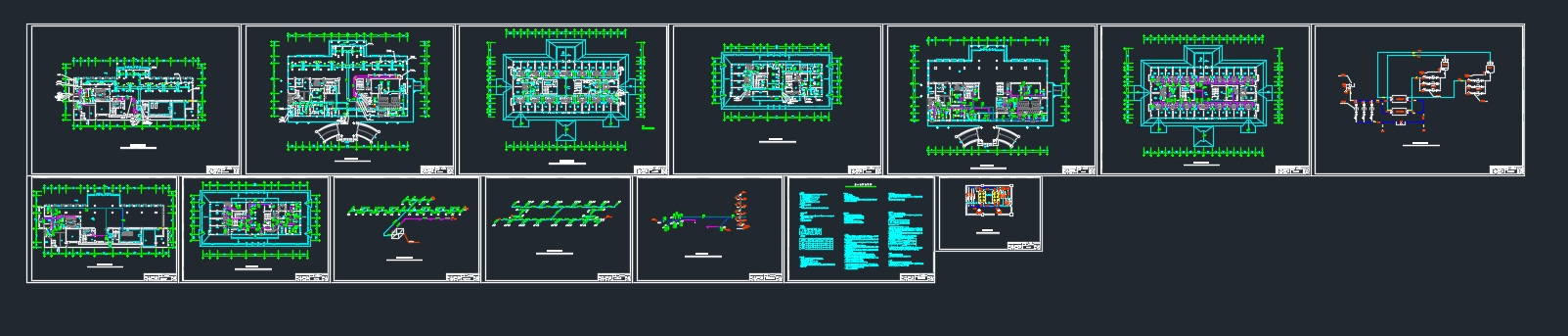

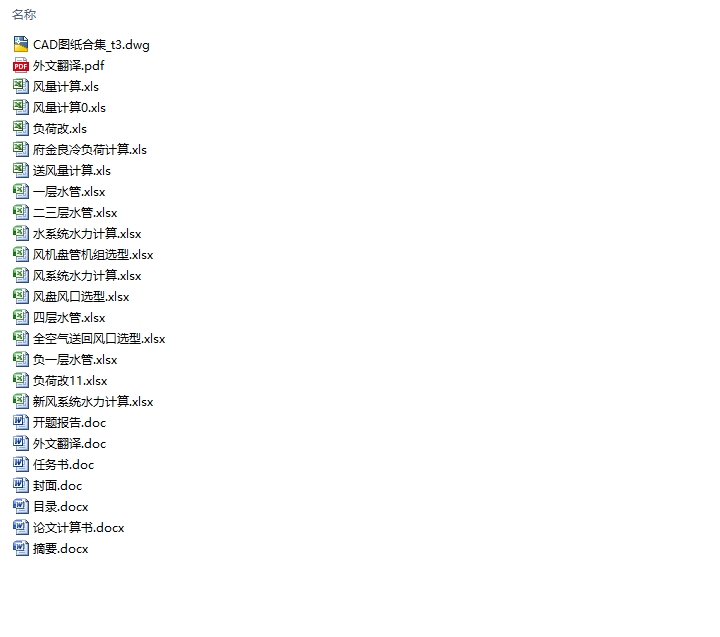

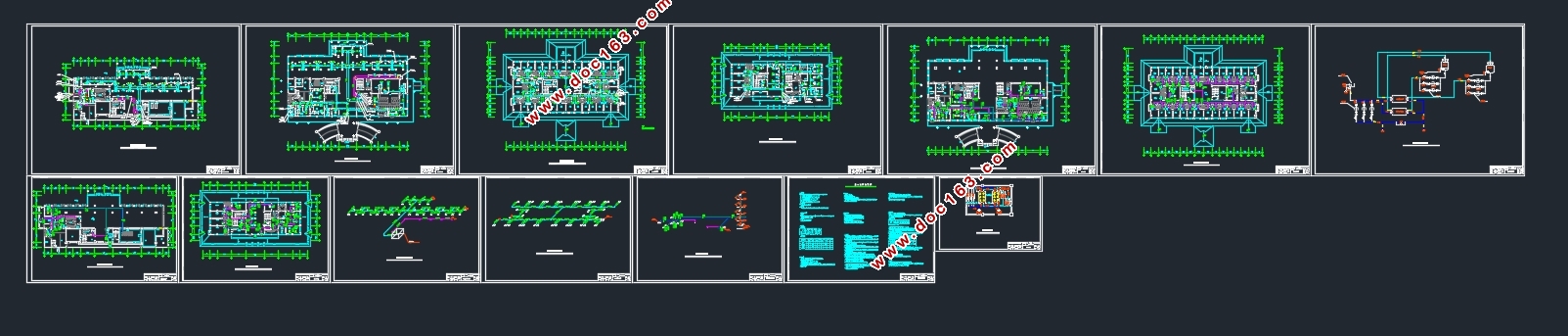

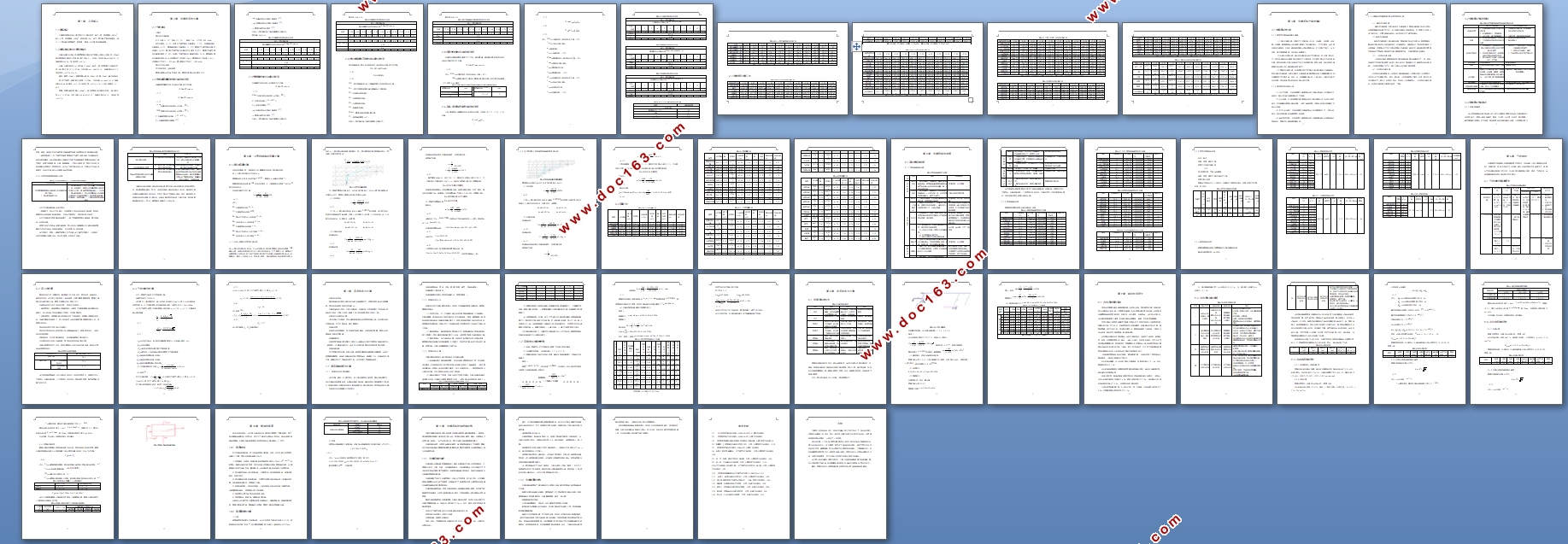

上海某高尔夫会所空调系统设计(含CAD图)(任务书,开题报告,外文翻译,论文计算书30000字,CAD图13张,Excel计算表)
摘  要
本建筑位于上海市，地下一层，地上4层，建筑面积约为13100m2，地上面积为11500m2，地下一层面积为1600m2。主要功能：地下一层为餐厅、设备房，地上1层为餐厅、办公室、休息室，地上2~4层为宾馆套房。
根据空调区域不同的功能特点与运行特性，对于1~2层餐厅采用全空气系统，便于空气的集中统一进行处理；在过渡季，当外界温度低于室温要求时可以不使用制冷机，充分利用室外空气的自然调节能力，尽可能做到不用冷、热量或少用冷、热量来达到空调目的。对于1~4层办公用房、休息室、宾馆套房采用风机盘管和独立新风系统，各房间可独立调节室温。
全空气系统采用一次回风的机器露点送风的方式，风机盘管系统采用独立新风的方式。通过计算确定了各房间的送风状态和送风量。水系统采用两管制、闭式、异程式、一次泵、变流量系统。
本设计按照规范同时考虑到了节能的要求，通过水力计算确保系统能够正常运行。在设计最后还讨论了空调系统的保温。
关键词：  冷热源  全空气系统  风机盘管加新风系统  节能

Shanghai Gingkolake GolfClub Air-conditioning ventilation system design
Abstract
This building is located in the city of Shanghai, the underground 1 layer,the ground 4 layer, the building area is about to 13100 square meter, ground area of 11500 square meter, the area is 1600 square meter underground layer. Main function: the underground layer as restaurant and equipment room, the ground 1 layer as restaurant office area and lounge, the ground 2 ~ 4 layers as hotel.
According to the functions and characteristics of regional different air conditioning with operation characteristic, for 1 ~ 2 layer restaurant adopts all-air system, facilitating air of centralized and unified processing; In the transition season, when the outside temperature below need not use room temperature chiller, make full use of outdoor air natural adjustment ability, as do not cold, heat or less with cold, heat to achieve air conditioning purpose. For 1 ~ 4 floors of offices housing lounge and hotel adopt fan-coil unit and independent air half centralized system, each room temperature can be independent regulation.
All air system uses a return and the machine dew point way, air fan-coil system adopt independent way. Through the calculation the wind state and volume of room. Water system uses two control, closed, different programs, a pump, variable flow system.
This design according to specification requirements and considering to energy saving, through hydraulic calculation ensure system can normal operation. In design finally also discussed the air conditioning system of insulation.
Key Words: cold/heat source; all-air system; air fan coil system; energy saving

1.1建筑概况
上海XX高尔夫会馆工程位于上海市郊区，地下一层，建筑面积1600 m2，地上4层，建筑面积11500m2，建筑总高16m。地下一层为餐厅和设备用房；地上1-5层功能主要是餐厅，贵宾室、厨房，办公室和标准套房等。
1.2建筑资料及传热系数的确定
外墙：外墙为水泥砂浆+挤塑聚苯保温板+加气混凝土砌块+水泥砂浆（260mm）。查《实用供热空调设计手册（第二版）》表H.0.1-5可知：传热系数K=0.56w/(㎡.k)，衰减系数β=0.34，延迟时间ε=9.1h。

[来源：http://www.doc163.com]

内墙：内墙为砂浆+PKI多孔砖（240mm）+砂浆。查《实用供热空调设计手册（第二版）》表20.2-4可知：传热系数K=1.45w/(㎡.k)，衰减系数β=0.25，延迟时间ε=10.0h,Vf=1.9。
楼板：面层（20mm）+钢筋混凝土楼板（80mm）+粉刷（25mm）+铺羊毛地毯
查《空气调节（第四版）》附录2-9可知：传热系数K=1.44w/(㎡.k),衰减系数β=0.44,衰减度ν=13.65,延迟时间ε=5.2h,vf=1.2,放热衰减度εf′ =0.5。
屋面：屋面为细石混凝土（40mm）。查《实用供热空调设计手册（第二版）》表H.0.1-6可知：传热系数K=0.49w/(㎡.k)，衰减系数β=0.16，延迟时间ε=12.3h。
  [来源：http://www.doc163.com]

目  录
摘要……………………………………………………………………………….……I
ABSTRACT…………………………………………………………………….……II
第1章  工程概况    1

1.1建筑概况.    1
1.2建筑资料及传热系数的确定设计参数    1
第2章  空调负荷的计算    2
2.1气象资料    2
2.2外墙和屋顶瞬变传热形成的冷负荷    2
2.3外窗瞬变传热形成的冷负荷    3
2.4透过玻璃窗的日射的热形成的冷负荷    4
2.5内围护结构传热形成的冷负荷    5
2.6人体、照明和设备等形成的冷负荷    5
2.7空调负荷计算汇总    8
第3章  空调系统方案的确定    .12
3.1空调系统的分类    12
3.1.1按空气处理设备的集中程度    12
3.1.2按负担冷热源负荷的介质    12
3.1.3按集中式空调系统的空气来源分类....................................................13
3.2空调系统方案的比较    14
3.3空调系统方案确定    ……………….14
3.3.1系统方案确定.................................................................................................14
3.3.2全空气系统回风系统的选择.....................................................................15
第4章  i-d图绘制与送风量计算    17
4.1房间送风量计算    17
4.1.1以负一层餐厅全空气系统为例    17
4.1.2以二层西面C型标房风机盘管新风系统为例    20
4.2风量汇总    21
第5章  空调设备的选择    24
5.1风机盘管的选择    24
5.1.1风机盘管机组分类    24
5.1.2风机盘管的选择    25
5.1.3空气处理机组的    27
5.1.4新风机组的选型................................................................................................27
第6章  气流组织    ……....30
6.1气流组织的基本要求    30
6.2风口的布置    31
6.3气流组织计算.............................................................................................................32 [来源：http://Doc163.com]
第7章  风系统水力计算    34
7.1通风管道的材料与形式    34
7.1.1风道设计的内容及原则...................................................................................34
7.1.2风到设计的方法.....................................................................................35
7.1.3 风道设计的步骤................................................................................................35
7.2风管水力计算的举例    36
第8章  水系统水力计算    39
8.1水管系统的形式............................................................................................39

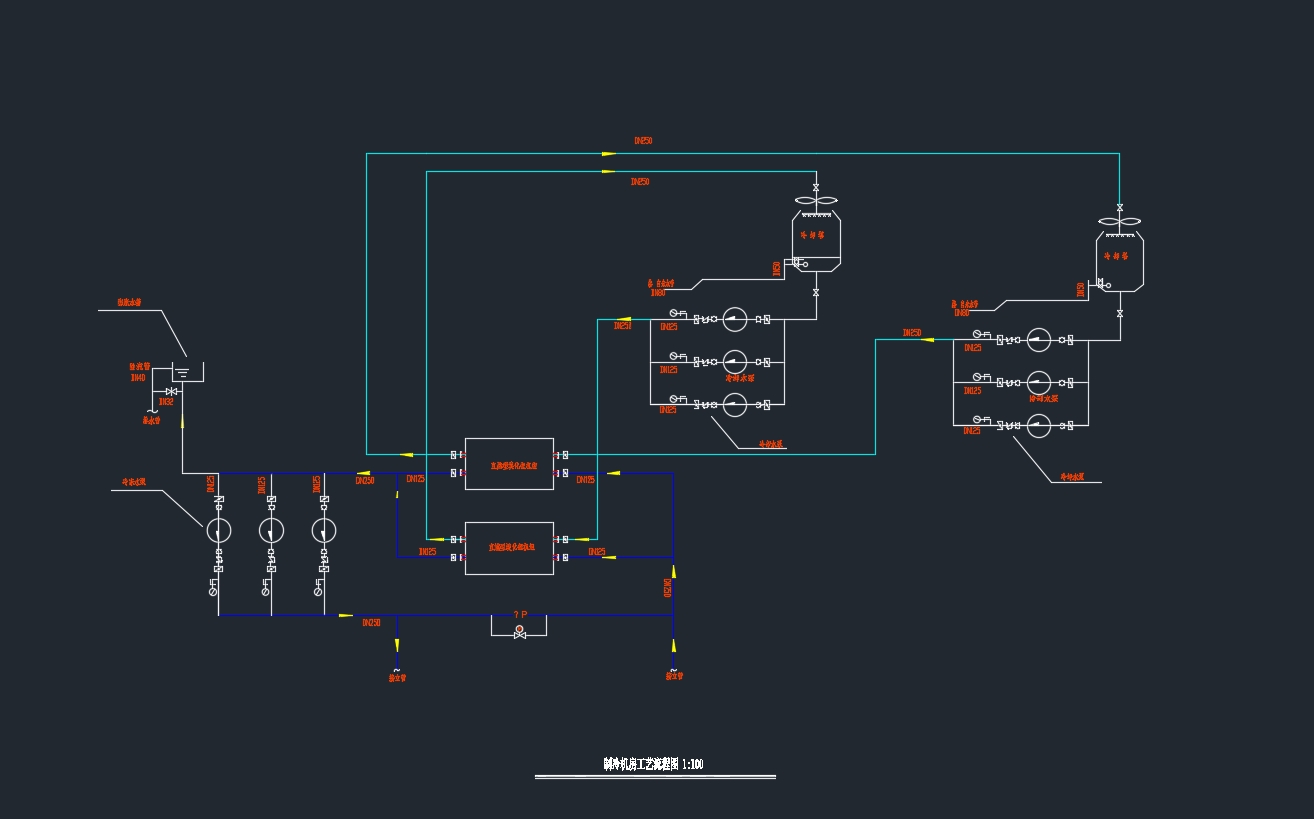

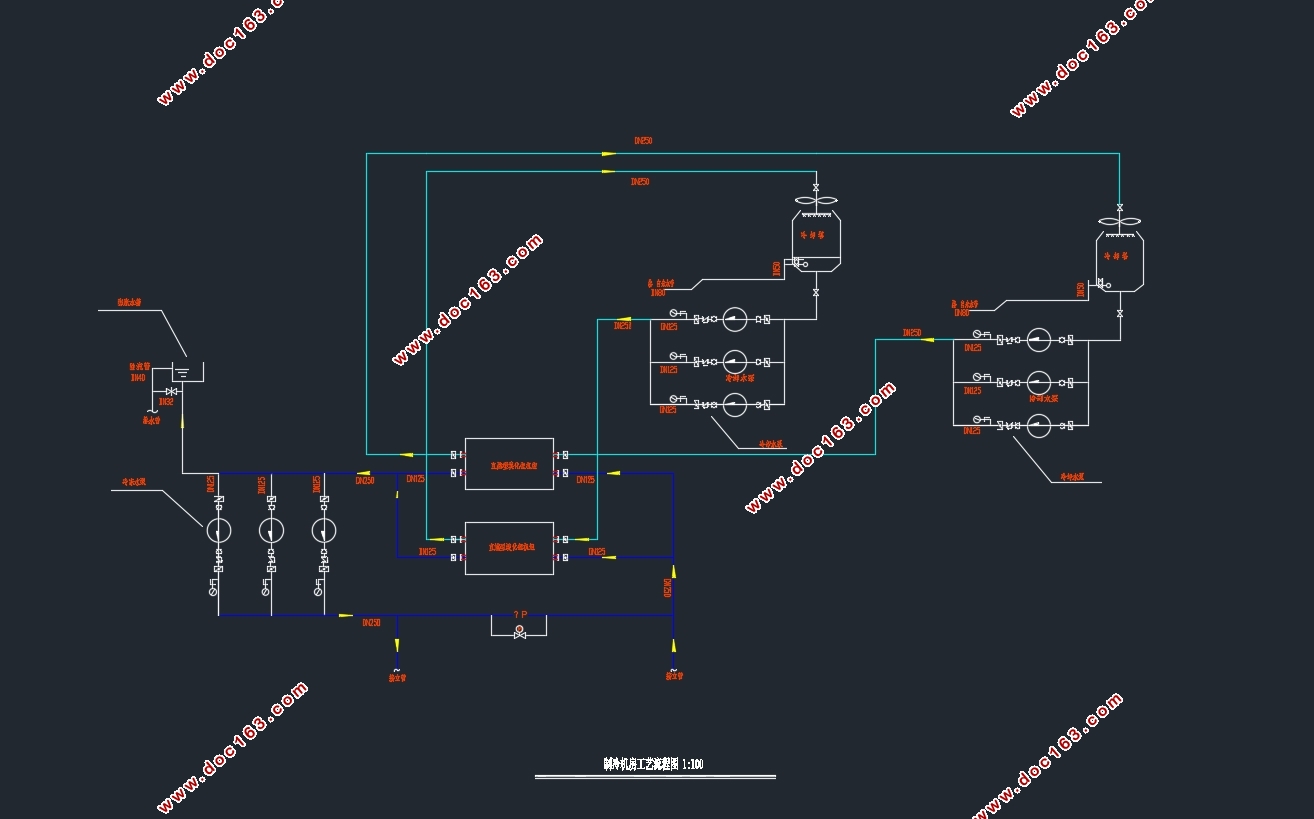

第9章 制冷机房设计    ..39
9.1冷热源选择的原则    …42
9.2冷热源机组的选择    43
9.3冷却水系统的设计    .44
9.3.1 冷却塔型号、台数的确定.........................................................................44
9.3.2冷却水泵.........................................................................................................44 [资料来源：http://doc163.com]
9.3.3冷却水系统各管段管径确定......................................................................45
9.4冷冻水系统的设计......................................................................................................46
9.4.1冷冻水泵..........................................................................................................46
9.4.2冷冻水系统各管段管径确定.....................................................................46
9.4.3膨胀水箱选型................................................................................................47
第10章  管道的保温    ....49
10.1 保温材料    .49
10.2 保温厚度的计算    49
第11章  空调系统的消声和防振    51
11.1 空调系统的消声    51
11.2 空调装置的防振    52
参考文献    54
小结    55
