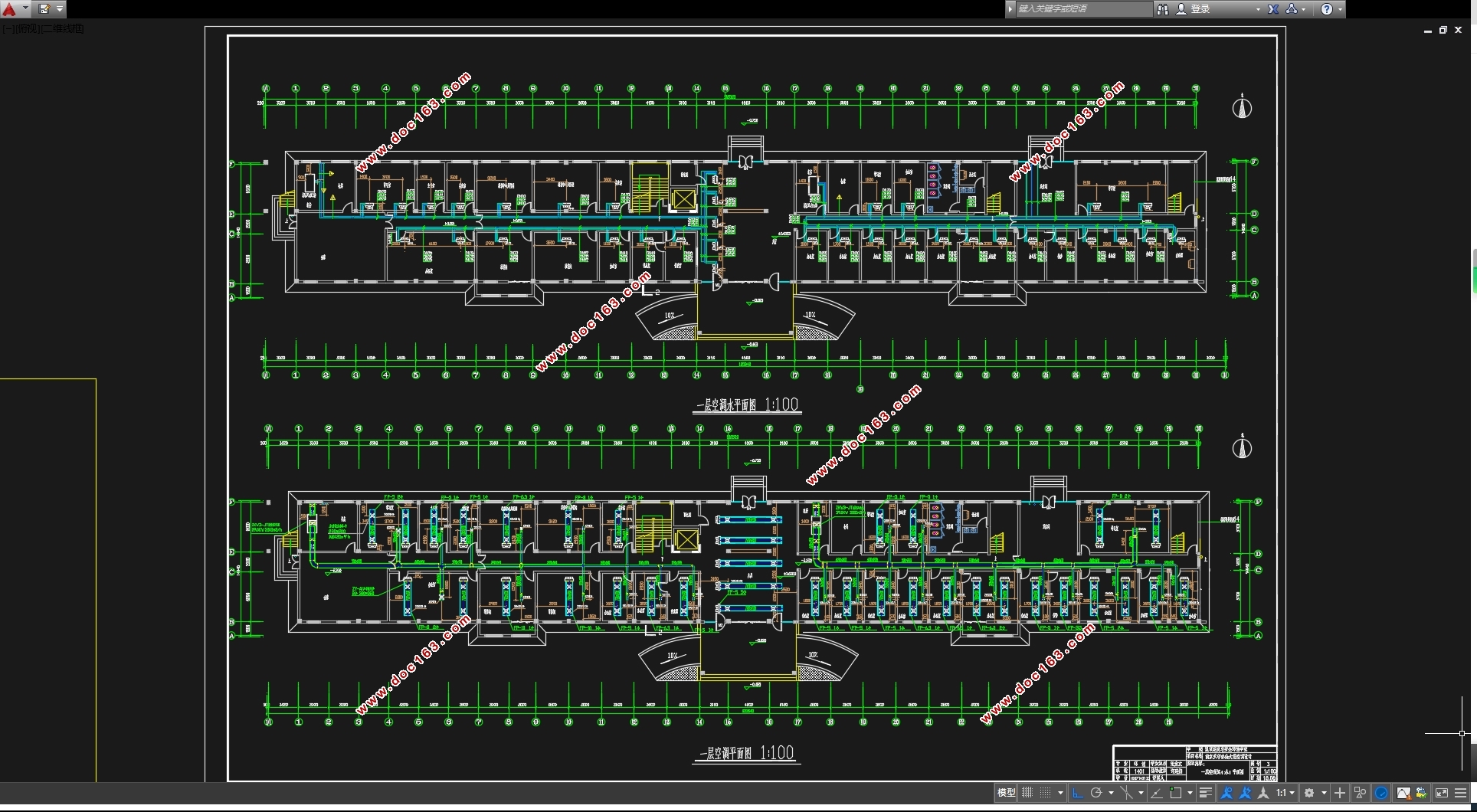

地下一层地上四层6425平米南京某办公大楼空调设计(含CAD图)

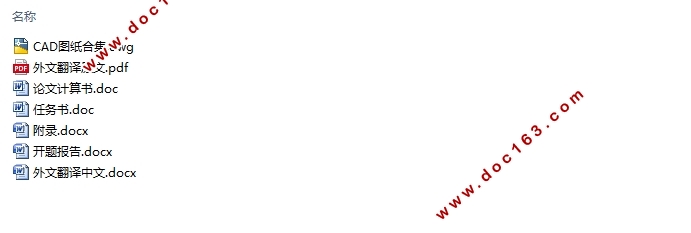

地下一层地上四层6425平米南京某办公大楼空调设计(含CAD图)(任务书,开题报告,外文翻译,论文计算书21000字,CAD图19张)
摘 要
本工程为南京某办公大楼空调设计。地下一层,地上四层,总建筑面积6425.06平方米。本设计中主要为办公室、会议室等房间，采用风机盘管加新风系统。办公室、会议室等房间采用立式新风机组设计。水系统采用闭式双管系统。采用异程式。南京为夏热冬冷地区，夏季有制冷需求，冬季有供热需求，且无城市热网供应。采用冷水机组加锅炉系统，机组设置在地下室。本设计对空调系统的消声减振、管道保温防腐等也做了一定的讨论。
关键词：风机盘管加新风系统 水系统 冷水机组加锅炉 通风
Air-conditioning design for Nanjingtianyu office building
Abstract
This project is an air-conditioning design for the office building of Nanjingtianyu. The ground floor, four floors above the ground, a total construction area of 6425.06 square meters. The ground floor is a warehouse and equipment layer. This design is mainly for the office, meeting room and other rooms, using fan coil tube plus new wind system. Rooms such as offices and conference rooms are designed with vertical new wind units. The water system adopts a closed double tube system. Use a different program. Nanjing is the Xiaredong area. There is cooling demand in summer, heating demand in winter, and there is no urban hot network supply. With the use of a cold water unit plus a boiler system, the unit is set in the basement. The design of the air conditioning system noise reduction, pipeline insulation and corrosion protection, and so on also made a certain discussion.
[版权所有：http://DOC163.com]
Key Words: fan coil tube plus new wind system water system water chiller unit plus boiler ventilation
1.1工程概况
本工程为南京某办公楼空调设计，该大厦位于南京市，总建筑面积为6425.06平方米。地下一层地上四层，地下一层为仓库和设备层，地上一层至四层为大厅、办公室、会议室、接待室等。总高度为14.4m。
1.2气象参数
室外设计参数南京市选取，据参考文献《GB50736-民用建筑供暖通风与空气调节设计规范》，查得南京室外设计参数。列于表1-1中。
表1-1 南京市室外气象参数
冬季 指 标 数 值
大气压力（kPa) 102.79
供暖室外计算温度（℃） -1.6
通风室外计算温度（℃） -1.1
室外空调计算温度（℃） -4.0
空调室外计算相对湿度（％） 79
冬季室外平均风速（m/s) 3.2
夏季 大气压力（kPa) 100.25
[版权所有：http://DOC163.com]
夏季通风室外计算温度（℃） 30.6
空调室外计算干球温度（℃） 34.8
空调室外计算湿球温度（℃） 28.1
空调室外计算日平均温度（℃） 31.2
空调室外计算相对湿度（％） 65
夏季室外风速（m/s) 2.4
——各指标取值按《民用建筑供暖通空调设计规范》
[资料来源：http://doc163.com]
[资料来源：Doc163.com]
目录
第一章 设计概况 1
1.1工程概况 1
1.2气象参数 1
——各指标取值按《民用建筑供暖通空调设计规范》 2
1.3围护结构参数 2
1.3.1墙体 2
1.3.2门窗 2
1.3.3楼板 2
1.3.4屋面 2
1.5不同房间人均面积指标及照明负荷 5
2.1 通过围护结构传入的非稳态传热形成的逐时冷负荷 6
[来源：http://Doc163.com]
2.2 透过玻璃窗进入的太阳辐射得热形成的逐时冷负荷 6
2.3人体、照明和设备等散热形式的逐时冷负荷 7
2.4 人体散湿形成的潜热冷负荷 7
2.5内墙、楼板等围护结构形成的冷负荷 8
2.6计算实例 8
2.6.1外墙逐时冷负荷计算： 8
3.内围护结构传热形成的冷负荷 10
2.6.3人体冷负荷 11
2.6.4设备、照明冷负荷 12
2.6.5三层办公室3034冷负荷汇总 13
2.7热、湿负荷计算 14
2.7.1热负荷 14
2.7.2湿负荷 14
2.7.3计算实例 14
第三章 送风量确定及空调系统划分 15
3.1新风量计算 15
3.1.1房间新风量确定 15
3.2风机盘管加新风系统 15
3.2.1确定新风处理状态 15
3.2.2确定总风量与风机盘管风量 15
[资料来源：https://www.doc163.com]
3.3.3计算实例 16
第四章 设备选择 18
4.1风机盘管的选择 18
4-1风机盘管型号参数表 18
4.2新风机组的选择 19
第五章 气流组织的设计计算 23
5.1气流组织基本要求 23
5.1.1空调区的送风方式及送风口选型 23
5.1.2气流组织形式的确定 23
5.2风机盘管测送风 24
第六章、风系统设计计算 26
6.1风管设计的基本任务 26
6.2风管的选择 26
6.3风管水力计算 26
6.3.1水力计算步骤 26
6.3.2计算实例 26
第七章、水系统设计计算 37
7.1空调水系统类型 37
7.2水力计算 38
7.2.1计算实例 38
7.2.2水管管径的确定 38
7.2.3阻力的确定 38 [资料来源：www.doc163.com]
7.2.4 冷冻水水管设计 40
7.3.1冷凝水排水注意事项： 52
7.3.2冷凝水管径的选择 52
第八章、制冷机房的设计计算 37
8.1.1冷水机组加锅炉的工作原理 53
8.1.2冷水机组加锅炉的优点： 53
8.1.3机组的布置 53
8.2冷水机组的选型 53
8.3锅炉的选型 54
8.3.1锅炉的选型 54
8.3.2锅炉给水泵选型和计算 54
8.3.3锅炉补水泵的选择 56
1.补水泵选择的要求,共选择3台给水泵，两用一备。 56
2.锅炉补水量的计算 56
8.4分水器和集水器的选择 58
8.4.1确定原则 58
8.4.2集水器和分水器的管径确定 58
8.5膨胀水箱容积的确定 59
8.5.1膨胀水箱的有效容积 59
8.5.2膨胀水箱设计注意事项 59 [资料来源：Doc163.com]
8.6冷却塔的选择 59
8.7冷冻水泵的选择 60
8.7.2冷冻水泵耗电输冷（热）比： 61
8.7.3冷冻水补水泵的选择 62
8.7.4水泵配管布置时的注意事项 62
8.8冷却水泵的选择 63
8.8.2冷却水补水泵的选择 64
8.8.3冷却水软水箱的选择 64
8.8.4冷冻水软水箱的选择 65
8.9.2全自动软水器的选择 65
8.9.3锅炉换热器计算 65
9.1 计算原则 67
9.2水力计算 68
9.2.1地下室排风系统水力计算 68
9.2.2地下室排风系统水力计算 70
9.3选型 70
第十章 管道保温与防腐 70
10.1 保温 70
10.1.1保温的目的 70
10.1.2保温厚度的要求 71
10.1.3保温材料的确定 71
10.1.4水管保温 71
10.1.5风管保温 71
10.2防腐设计 71
第十一章 空调系统的消声与隔振 73
11.1 噪声控制 73
11.1.1噪声控制措施 73
11.2 振动控制 73
11.2.1振动控制措施 73 [来源：http://Doc163.com]
