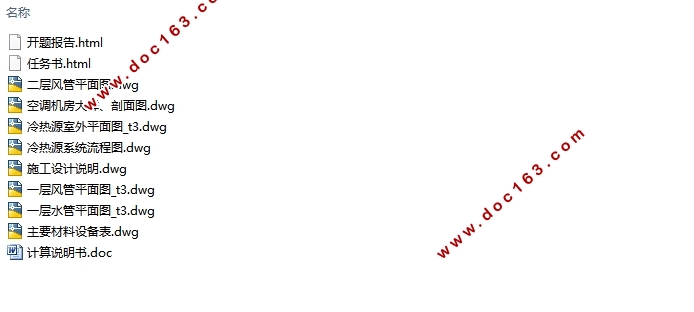

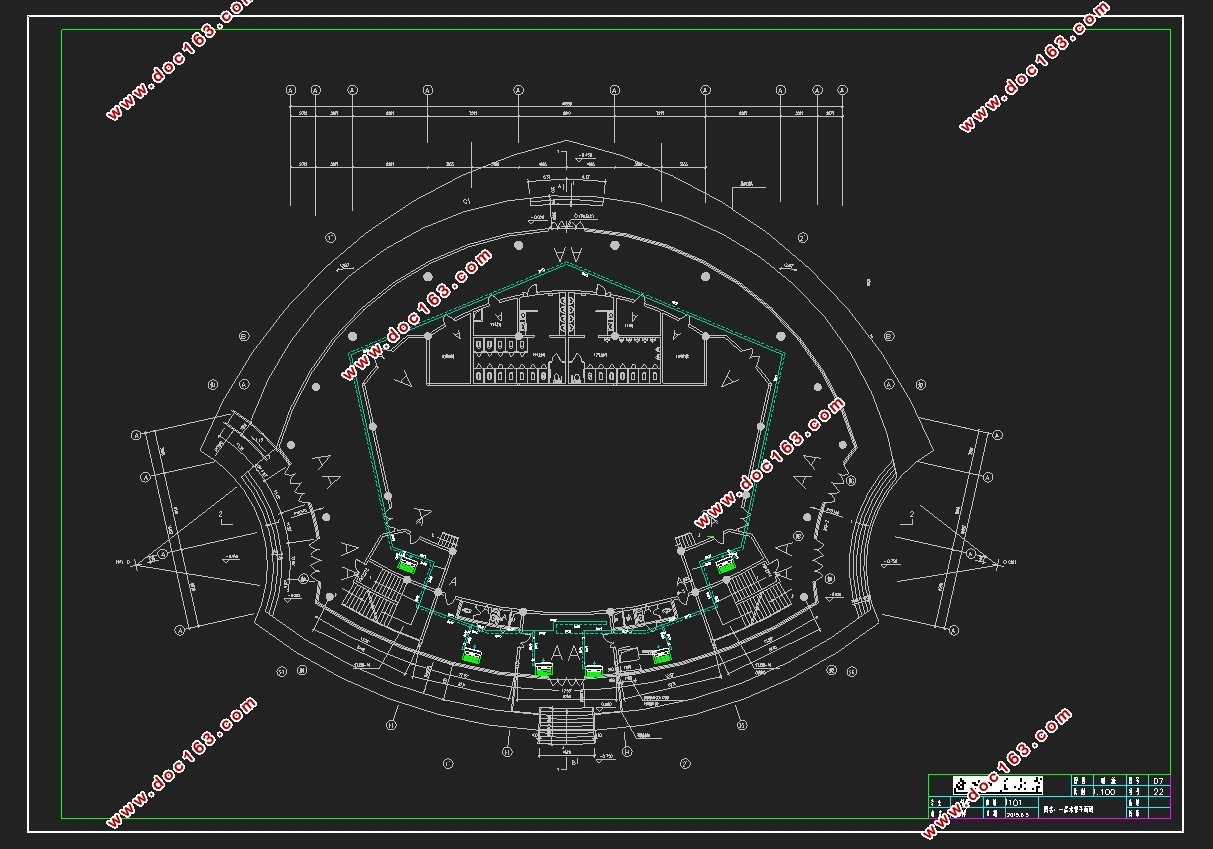

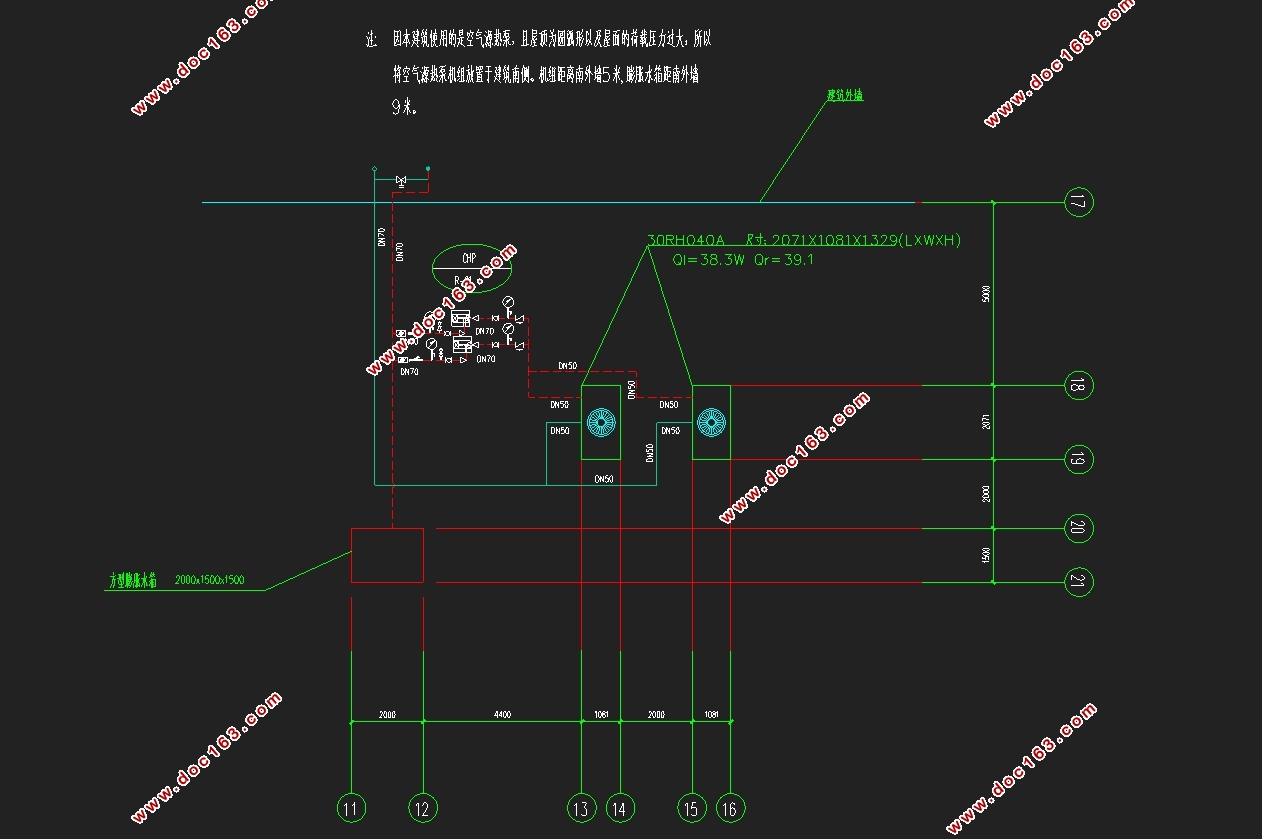

鄂尔多斯多功能会议中心大楼空调工程设计(含CAD图)(任务书,开题报告,计算说明书22000字,CAD图8张)
摘要
  本工程为鄂尔多斯市多功能会议大楼空调工程设计。主体建筑为框架两层,局部设地下一层,建筑总高度16.67m,建筑面积为2600m2。空调系统总冷负荷75kw,冷冻站设于地下室。由于本建筑的冷负荷比较小,且为体现出节能性,因此通过比较最终选择空气源热泵。最终选择2台型号为开利30RH040A机组作为本工程冷源。通过空调方案的优缺点及适用场合的比较,并结合本工程实际情况,一层会议大厅、讲台、观众休息室以及二层采用全空气空调系统,其余部分采用了风机盘管加独立新风的半集中式空调系统。
在此基础上进行空调风、水系统及冷热源机房的设计,并按照相关规范要求对进行了通风及防排烟系统的设计。
关键词:通风空调系统;负荷;冷热源;全空气系统;风机盘管加新风系统;防排烟系统

 the ventilation and air-conditioning system of multifunctional conference building in Erdos
Abstract
The project is the design of the ventilation and air-conditioning system of multifunctional conference building in Erdos. The main building is two frame and sets local basement .Total building height 16.67m and Construction area of 2600m2. The total cold air conditioning system load 75kw and frozen stations are located in the basement. Since the cooling load of the building is relatively small, and is reflected in the energy efficiency, and therefore by comparing the final choice of air-source heat pumps.At last I chose two model Carrier 30RH040A unit as cold source for this project. By comparing the advantages and disadvantages and Applications of air conditioning program, combined with the actual situation of the proje. All-air system is adopted in the floor conference hall, the podium, the audience and the lounge floor, and the remaining part of the semi-centralized air-conditioning system fan coil plus fresh air independent. [来源:http://Doc163.com]
The air system and the water system of air-conditioning system and the cooling and heating resources’room are then designed in turn. In addition, the ventilation and smoke contronsystem of this building are designed according to some requirements of relevant codes.
Key words: ventilation and air-conditioning system; load; cold and heat source; all-air system; fan coil units with fresh air;smoke control system

1.2工程概况
鄂尔多斯多功能会议大楼,鄂尔多斯市屈家梁,南临东胜环城,总建筑面积2600 m2。会议大楼共设坐席926个,其中固定坐席410个,主体建筑为框架两层,局部设地下一层,建筑总高度16.67m。建筑耐火等级为二级,抗震设施等级为七级。多功能会议厅屋面、外墙、门窗、地面、基础同比比赛馆。建筑功能分布:地上一层为会议大厅及附属用房,地上二层为观众厅和休息厅。要求对比赛馆进行全年动态负荷设计、空调风系统设计。
