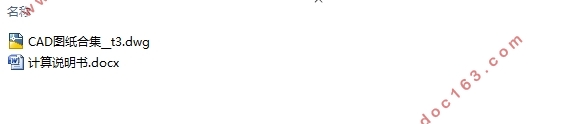

淮安人才公寓设计(暖通空调系统)(含CAD图)(计算说明书25000字,CAD图13张)
摘要
本设计对象建筑位于江苏省淮安市,是当地政府为吸引人才而建的住宅公寓类建筑。本设计从舒适性、节能性及经济性等方面对其进行暖通空调系统设计。
利用手算及鸿业软件计算出冬夏季典型日空调冷热负荷。利用鸿业软件模拟全年8760h 逐时负荷,为空调系统设计及运行策略确定提供依据。为了节能和室内温湿度精确控制,本设计在选择新风+风机盘管空调方案的基础上进行温湿度独立控制,即新风承担室内湿负荷,风机盘管在干工况下工作承担室内冷热负荷。
结合建筑周围自然资源,经过技术与经济比较本方案采用土壤源热泵为本建筑空调系统的冷热源,采用地埋管并联冷却塔方式解决冬夏季负荷不匹配问题。由于采用了基于溶液除湿的温湿度独立处理系统,本设计冷源为高温冷源;空调水系统采用两管制单式泵定流量系统;冷却水系统采用开式冷却塔,设置在建筑屋顶。本设计还包括地下车库通风设计以及地下车库防排烟设计。
关键词:全年动态负荷分析温湿度独立控制地源热泵

Design of Huaian Talent Apartment Building (HVAC system)
ABSTRACT
This design is located in Huai'an City, Jiangsu Province. It is a residential apartment building built by the local government to attract talents. The program is designed for HVAC in terms of comfort, energy efficiency and economy.

[资料来源:Doc163.com]


Using the hand calculation and Hongye software to calculate the typical daily heat and cold load of the air conditioner. Using Hongye Software to simulate the 8760h hourly load throughout the year, it provides a basis for the design of air conditioning systems and operational strategies. In order to achieve accurate control of indoor temperature and humidity, this design performs independent control of temperature and humidity on the basis of selecting fresh air + fan coil air conditioning scheme, that is, fresh air bears indoor wet load, and fan coil works under dry conditions to bear indoor hot and cold load.
Combining the natural resources around the building, through technical and economic comparison, the scheme uses the composite soil source heat pump system as the design of the building's cold and heat source, and the buried pipe parallel cooling tower method to solve the winter and summer load mismatch problem. This design uses a high temperature cold source. The air conditioning water system uses a two-control single pump flow system. The cooling water system uses an open cooling tower that is placed on the roof of the building. The design also includes an underground garage ventilation design and an underground garage smoke control design.

[资料来源:www.doc163.com]


Keywords: annual dynamic loadanalysis;temperature and humidity independent control;compound ground source heat pump

本工程位于淮安市淮安区,总的建筑面积约为12800平米,其中:地上建筑面积10800平米,地下2000平米,占地面积1250平米。该建筑为框架—剪力墙结构,地上十层,地下一层,首层高度4.5米,二至十层层高3.6米。
1.1建筑概况
1.2设计参数
根据《民用建筑供暖通风与空气调节设计规范》(GB50736-2012)可知淮安市室外室内设计参数[1]。
    室外设计参数
表1-1室外设计参数
海拔(m)    17.5
夏季空气调节室外计算干球温度(℃)    33.4
夏季空气调节室外计算湿球温度(℃)    28.1
夏季通风室外计算温度(℃)    29.9
夏季空气调节室外计算日平均温度(℃)    30.2
夏季通风室外计算相对湿度(%)    72
冬季供暖室外计算温度(℃)    -3.3
冬季空气调节室外计算温度(℃)    -5.6
冬季通风室外计算温度(℃)    1.0 [资料来源:http://www.doc163.com]
冬季空气调节室外计算相对湿度(%)    72
夏季室外平均风速(m/s)    2.6
冬季室外平均风速(m/s)    2.5
夏季室外大气压力(hPa)    1003.9
冬季室外大气压力(hPa)    1025.0
年最多风向    E
    室内设计参数
表1-2室内设计参数
类别    温度(℃)    相对湿度(%)    风速(m/s)
夏季    26    60~65    ≤0.25
冬季    19    ≥30    ≤0.2
[资料来源:http://doc163.com]

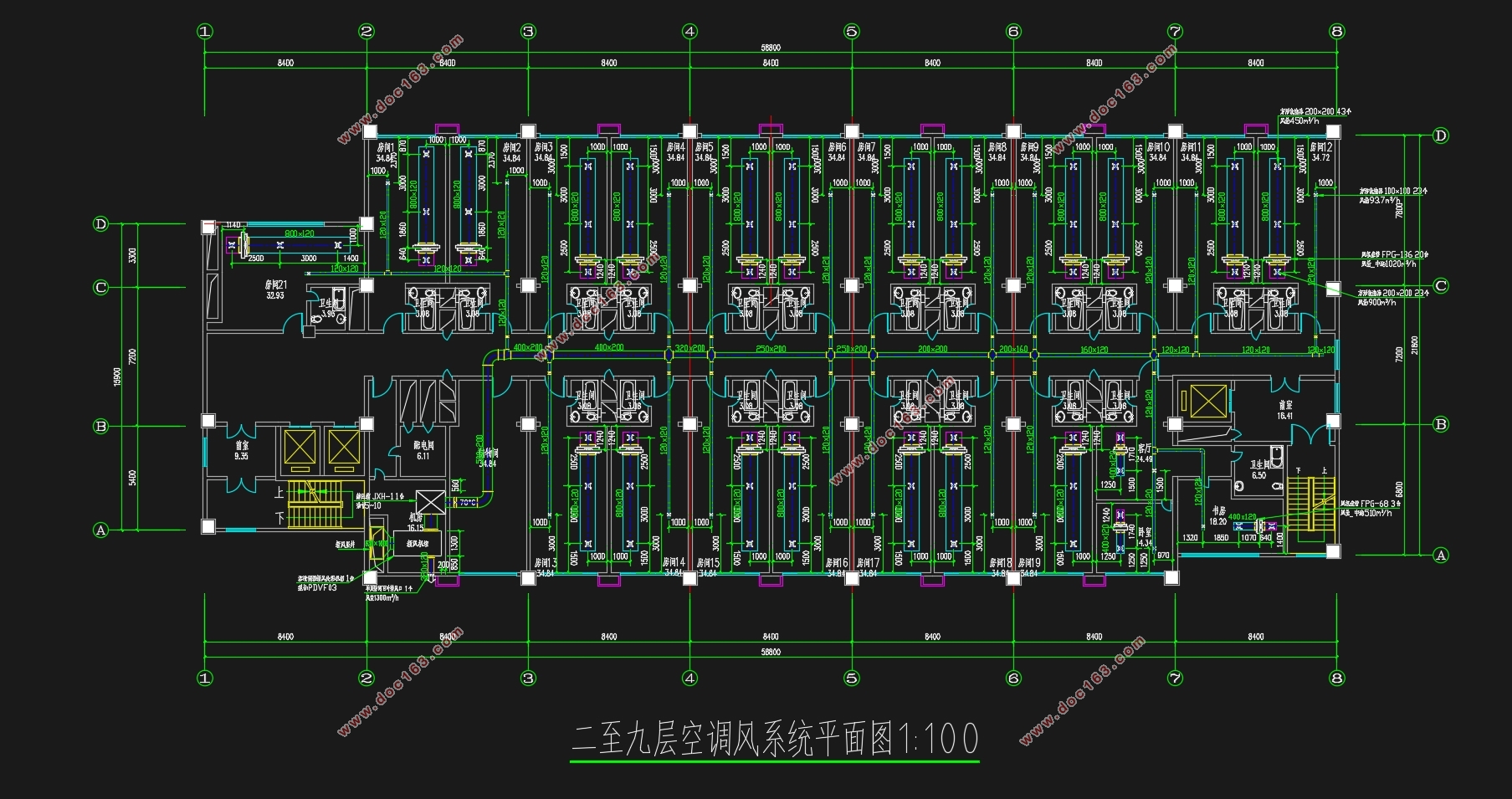

淮安人才公寓设计(暖通空调系统)(含CAD图)
淮安人才公寓设计(暖通空调系统)(含CAD图)
淮安人才公寓设计(暖通空调系统)(含CAD图)
淮安人才公寓设计(暖通空调系统)(含CAD图)
淮安人才公寓设计(暖通空调系统)(含CAD图)
[资料来源:https://www.doc163.com]

淮安人才公寓设计(暖通空调系统)(含CAD图)


目录
第一章工程概况    1
1.1建筑概况    1
1.2设计参数    1
1.3建筑材料    1
第二章冷热负荷计算    4
2.1冷负荷计算    4
2.2热负荷计算    10
2.3鸿业软件进行建筑去年动态冷负荷计算    15
第三章地下一层停车库通风防排烟设计    17
3.1送排风设计    17
3.2排烟设计    18
3.3设备选型    19
第四章空调系统方案设计及设备选型    21
4.1空调系统方案的选择    21
4.2空调房间新风量的确定    23
4.3空调风量、冷量计算    24
4.4计算算例    26 [资料来源:https://www.doc163.com]
4.5空调设备选型    28
第五章空调房间气流组织计算    30
5.1气流组织计算的目的与分类    30
5.2气流组织计算    30
第六章空调系统的水力计算    32
6.1空调新风系统水力计算    32
6.2空调水系统水力计算    33
第七章冷热源方案的选择比较    38
7.1空调期划分    38
7.2常见冷热源形式    38
7.3冷热源方案技术性分析    40
7.4冷热源方案经济性分析    40
7.5冷热源方案的提出    45
第八章冷热源设计    46
8.1地质分析    46
8.2负荷计算    46
8.3地埋管换热器系统的形式与连接    47
8.4地埋管长度及地埋管井数目的计算    48
8.5地埋管供冷量计算    52
8.6辅助散热设计    53
第九章冷热源机房水系统设计及计算    54

[资料来源:http://www.doc163.com]


9.1地埋管水力计算    54
9.2设备选型    56
第十章管道防腐与保温    62
10.1管道与设备的保温    62
10.2管道与设备的防腐    62
10.3管道与设备的减振    63
10.4管道与设备的防噪    63
参考文献    64
