重庆博物馆空调设计(附CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

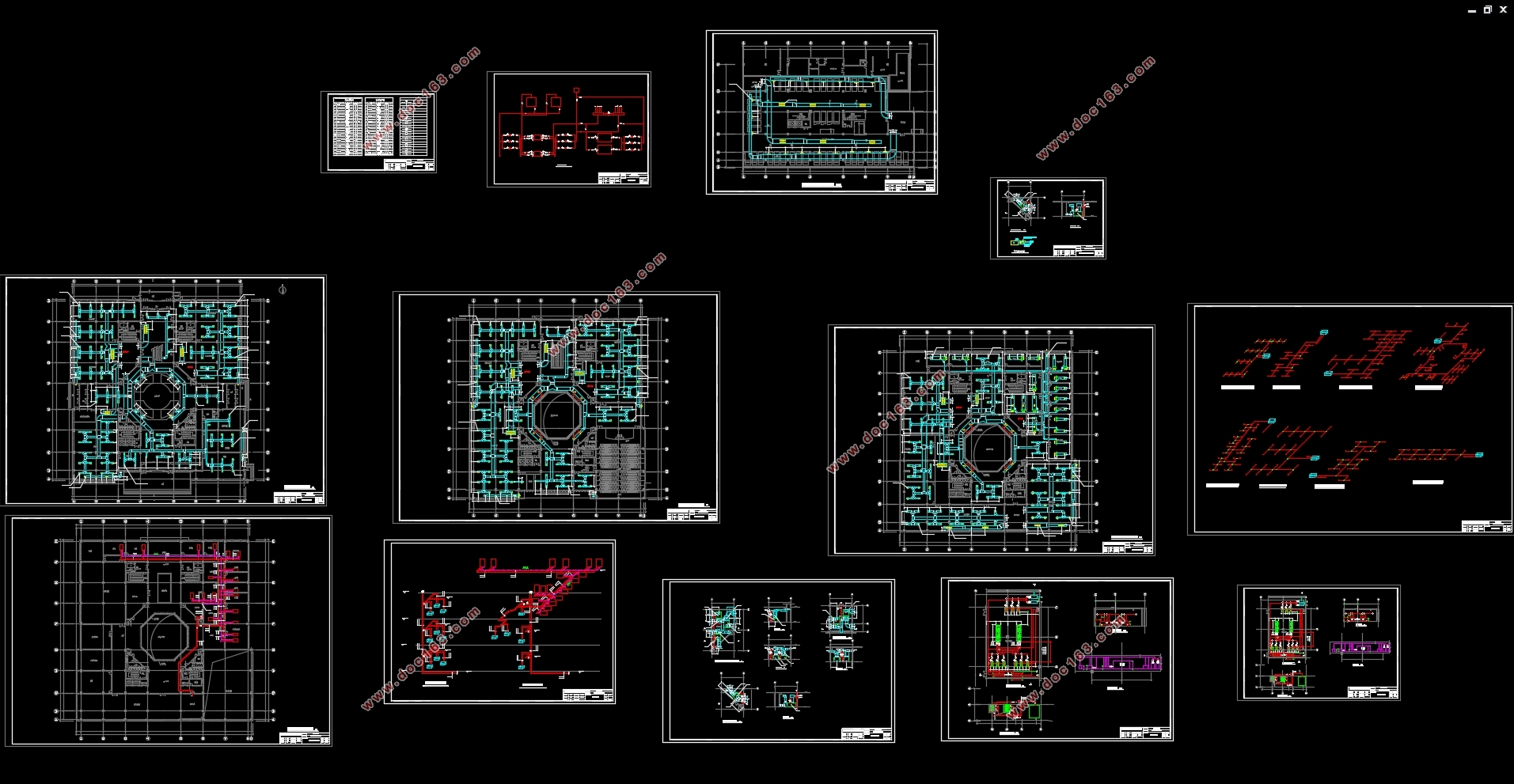

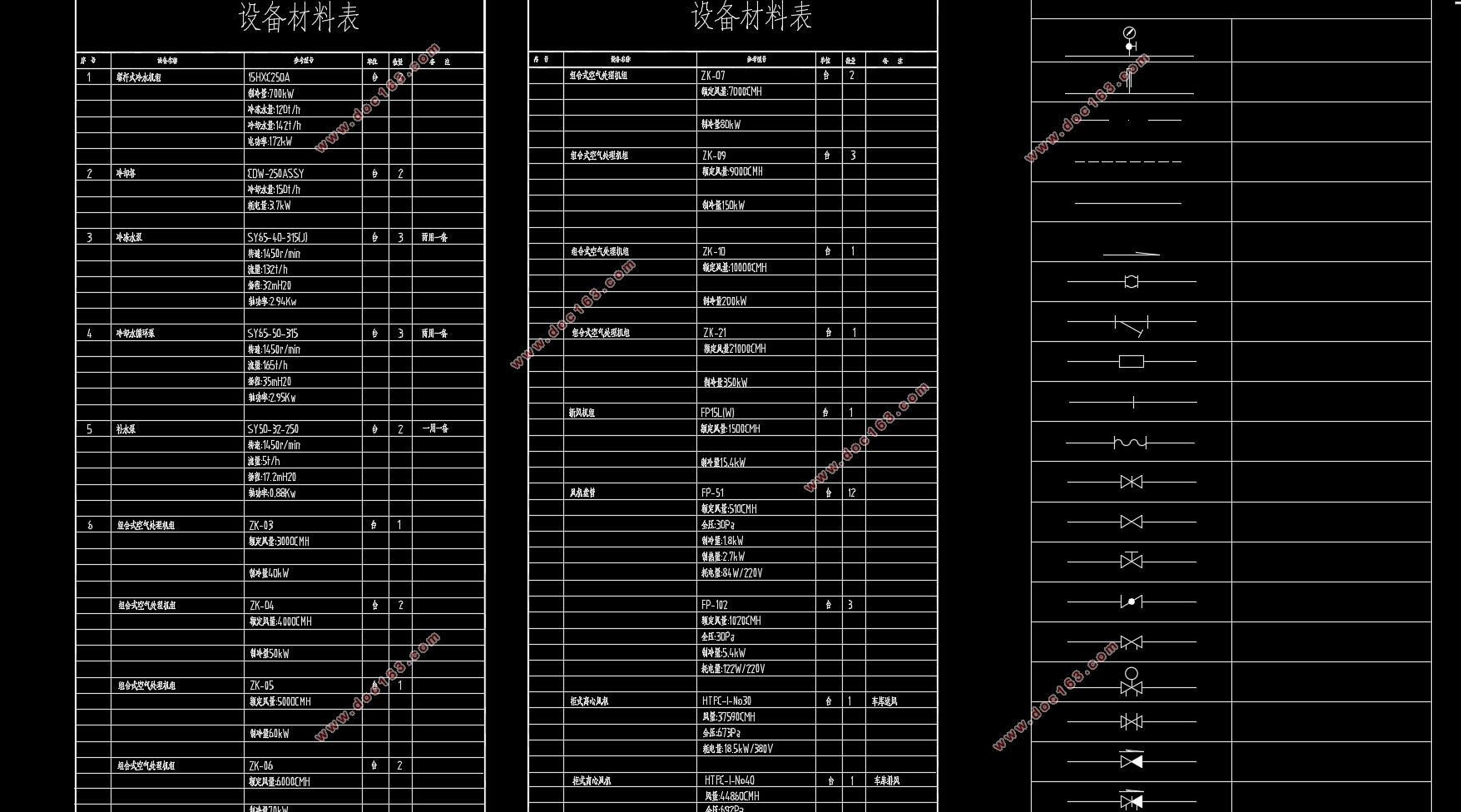

重庆博物馆空调设计(附CAD图)(开题报告,计算说明书18000字,CAD图纸12张)
摘要
本文首先对重庆图书馆空调设计的工程概况、室内设计参数、室外设计参数、建筑资料进行了介绍;然后用逐时法计算了各房间的冷负荷,用面积指标法计算了各房间的热负荷;接着划分了十三个全空气系统和风机盘管系统,并对其风量及制冷量进行了计算,再根据其计算结果选择制冷机组、新风机组和风机盘管的型号;接着进行了气流组织的计算,并根据其结果选择了散流器型号;然后对空调风管和水管进行了水力计算,对制冷机房进行了布置。最后对地下车库通风进行了计算。
关键词:负荷计算;气流组织 ;水力计算;冷热源

Air conditioning design of Chongqing Museum
Abstract
   First, project profiles, indoor design parameter, outdoor design parameters and building materials of the air conditioning design of Chongqing museum  are introduced in this paper. Then with the hourly method calculated cooling load of each room, area index method is used to calculate the heat load of the room . Then, thirteen full air system and fan coil system are divided, and the air volume and the cooling capacity are calculated.The selection of refrigerating units, air units and fan coil model is according to the calculation . Then I have carried on the calculation of the airflow and according to the results, the model of the diffuser is selected .Then I conduct the hydraulic calculationson air conditioner wind pipe and water pipe,and the cooling room is arranged.In the end, the ventilation of underground garage is calculated [来源:http://www.doc163.com]

Key Words: load calculation; Air flow organization;hydraulic calculation ; Cold and heat source

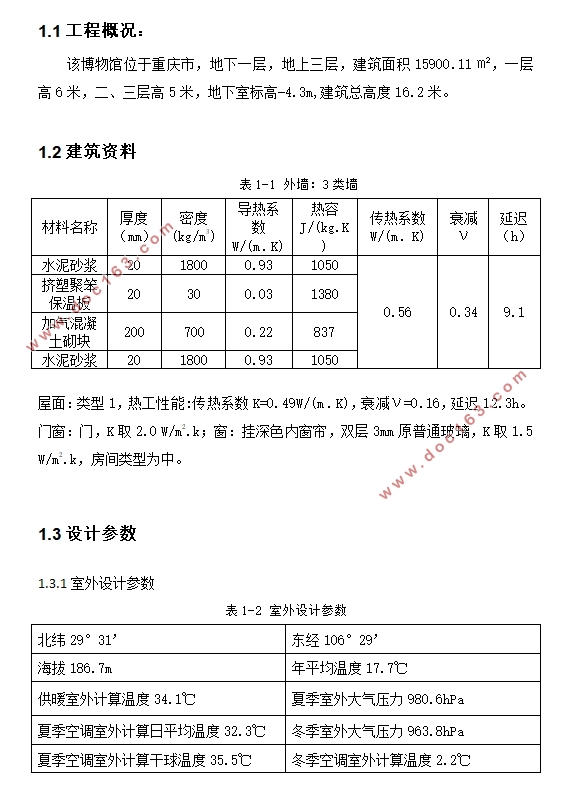

1.1工程概况:
该博物馆位于重庆市,地下一层,地上三层,建筑面积15900.11㎡,一层高6米,二、三层高5米,地下室标高-4.3m,建筑总高度16.2米。

1.2建筑资料
表1-1 外墙:3类墙
材料名称    厚度(mm)    密度(kg/m3)    导热系数W/(m.K)    热容J/(kg.K)    传热系数W/(m.K)    衰减ν    延迟(h)
水泥砂浆    20    1800    0.93    1050    0.56
0.34
    9.1
挤塑聚笨保温板    20    30    0.03    1380
加气混凝土砌块    200    700    0.22    837

[来源:http://Doc163.com]


水泥砂浆    20    1800    0.93    1050

屋面:类型1,热工性能:传热系数K=0.49W/(m.K),衰减ν=0.16,延迟12.3h。
门窗:门,K取2.0 W/m2.k;窗:挂深色内窗帘,双层3mm原普通玻璃,K取1.5 W/m2.k,房间类型为中。

1.3设计参数
1.3.1室外设计参数
表1-2 室外设计参数
北纬29°31’    东经106°29’
海拔186.7m    年平均温度17.7℃
供暖室外计算温度34.1℃    夏季室外大气压力980.6hPa
夏季空调室外计算日平均温度32.3℃    冬季室外大气压力963.8hPa
夏季空调室外计算干球温度35.5℃    冬季空调室外计算温度2.2℃
夏季空调室外计算湿球温度26.5℃    夏季空调室外计算相对湿度60%

1.3.2室内设计参数
表1-3 室内设计参数(一)
类别    温度(℃ )    相对湿度(%)    风速(m/s) [资料来源:www.doc163.com]
供热工况    18~22    -    ≤0.2
供冷工况    26    60    ≤0.3

表1-4 室内设计参数(二)
房间功能    人员密度人/m2    照明负荷w/m2    设备负荷w/m2    新风量m3/h    散湿量g/h
展厅    0.33    35    30    20    68
贵宾室    0.05    30    25    30    68
办公室    0.10    18    20    30    68
休息厅    0.20    15    20    15    68
门厅    0.20    15    10    10    68
  [资料来源:http://www.doc163.com]

重庆博物馆空调设计(附CAD图)
重庆博物馆空调设计(附CAD图)
重庆博物馆空调设计(附CAD图)
重庆博物馆空调设计(附CAD图)
重庆博物馆空调设计(附CAD图)
[资料来源:http://www.doc163.com]

重庆博物馆空调设计(附CAD图)


目录
摘要....................................................................................................................I
ABSTRACT.........................................................................................................II
第一章 工程概况    1
1.1工程概况:    1
1.2建筑资料    1
1.3设计参数    1
1.3.1室外设计参数    1
1.3.2室内设计参数    2
第二章 负荷计算    3
2.1冷负荷计算    3
2.1.1冷负荷计算    3
2.1.2    12
2.2热负荷计算    12
2.3湿负荷计算    13
第三章 空调系统的选择与划分    15 [来源:http://www.doc163.com]
3.1 空调系统的选择    15
3.2 空调系统的划分    15
第四章 空调系统风量计算    16
4.1 全空气系统风量计算    16
4.1.1 全空气系统风量计算    16
4.1.2 其余房间风量计算    17
4.2 风机盘管加新风系统风量计算    17
4.2.1 风机盘管加新风系统风量计算    17
4.2.2 其余房间风量计算    18
第五章 空调设备选型    19
5.1 组合式空气处理机组设备选型    19
5.2风机盘管选型    20
5.3新风机组选型    20
第六章 气流组织    21
6.1 气流组织计算    21
6.1.1 气流组织计算    21
6.1.2其余房间气流组织计算    22
第七章 风管的选择与水力计算    24
7.1风管的选择    24
7.2风管的水力计算    24
7.2.1水力计算`    24

[资料来源:https://www.doc163.com]

7.2.2 其余管段水力计算    26
第八章 水管的选择与水力计算    30
8.1 水管的选择    30
8.2 水管的水力计算    30
8.2.1计算公式    30

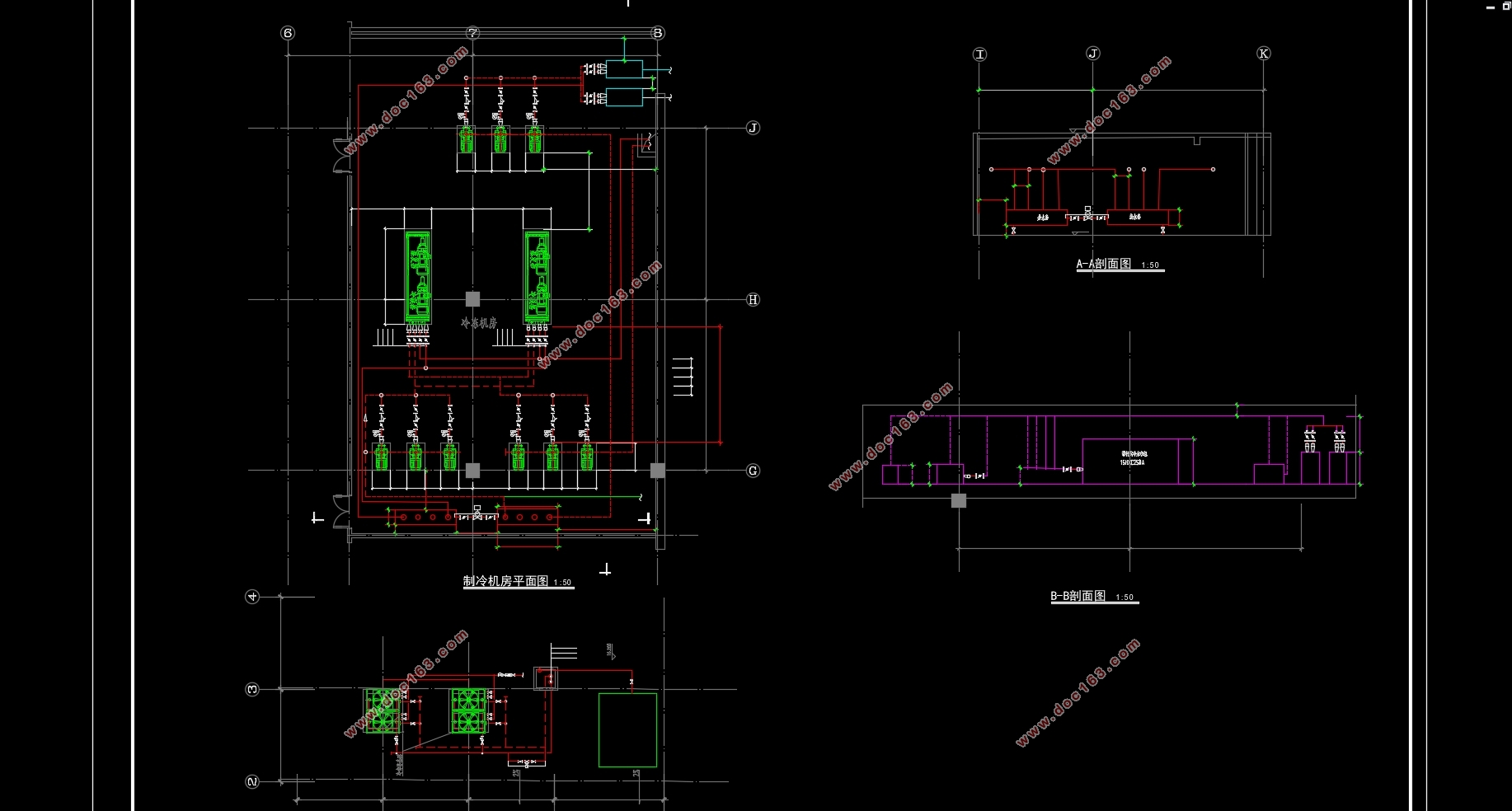

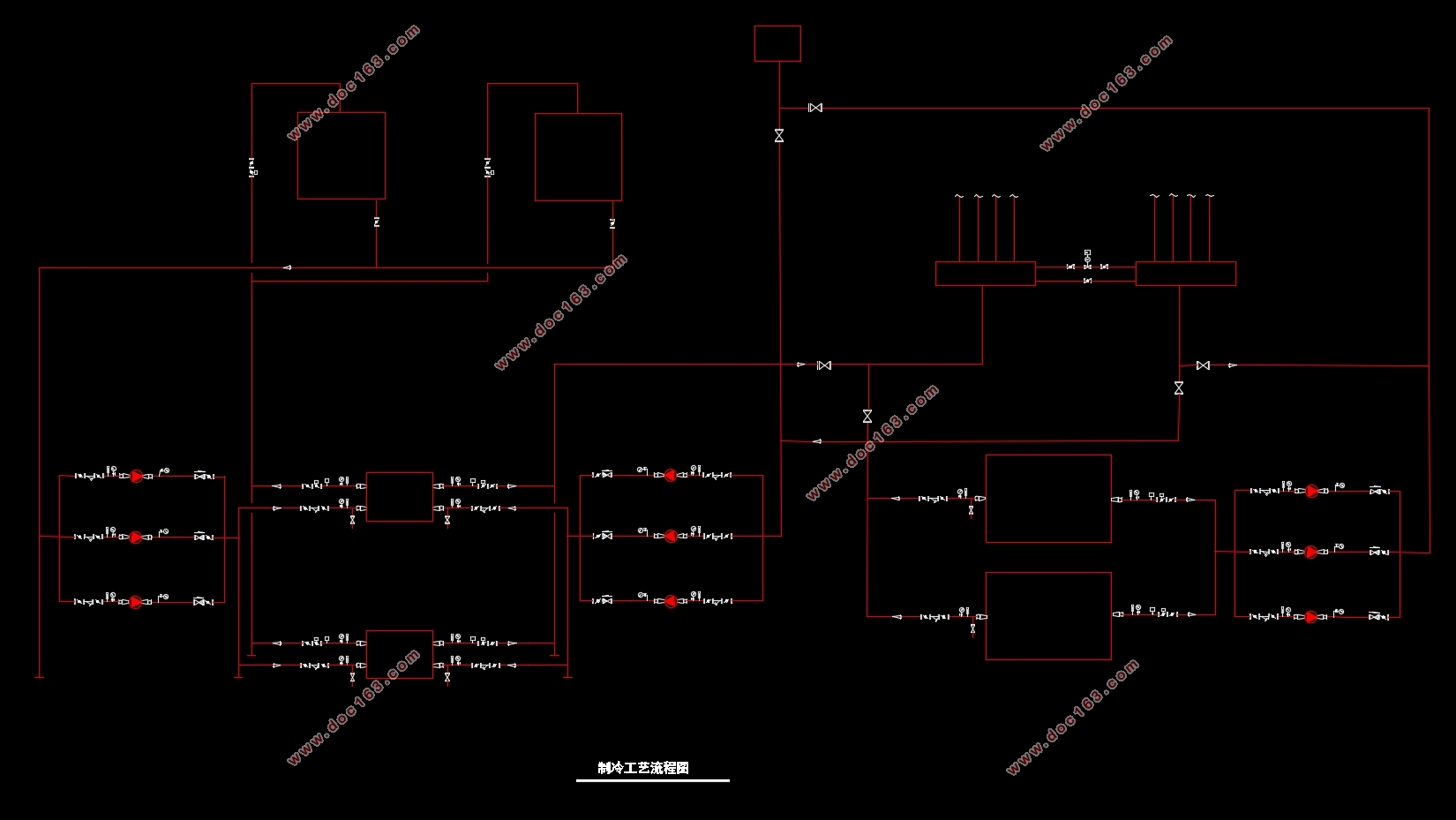

第九章 制冷机房的布置    36
9.1冷热源的选择    36
9.1.1 冷热源    36
9.1.2设备的选型    36
第十章 地下车库通风设计    41
10.1 送风设计    41
10.2 排风设计    41
第十章  管道的保温、防腐以及系统消声减震设计    42
10.1 保温设计    42
10.1.1 水管保温    43
10.1.2 风管保温    43
10.2 防腐设计    43
10.3 保护设计    44
10.4 系统消声减震设计    44
10.5 减震设计    44
附录    46
参考文献    71 [版权所有:http://DOC163.com]
