四川眉山市四层3200平米某中学行政办公楼设计(含建筑图结构图)
![](/uploads/allimg/2406/2_240612191238_1-lp.jpg)

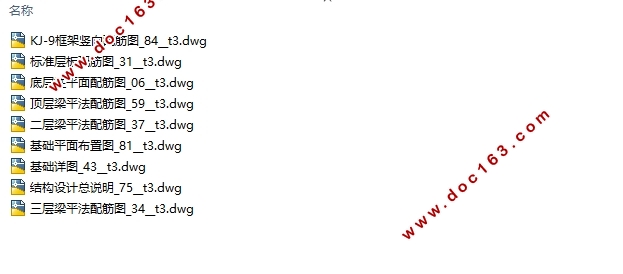

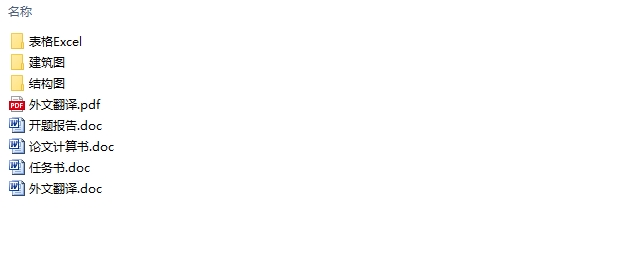

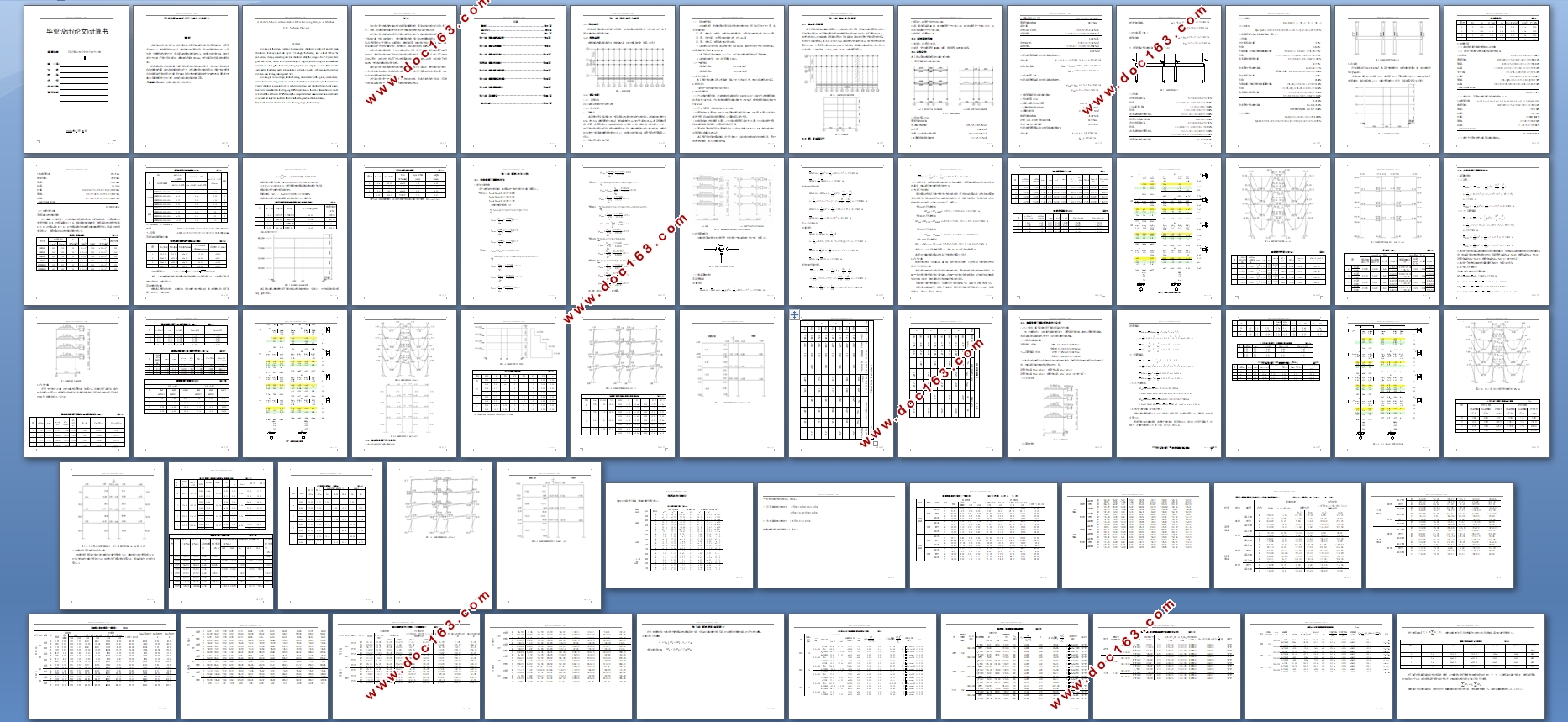

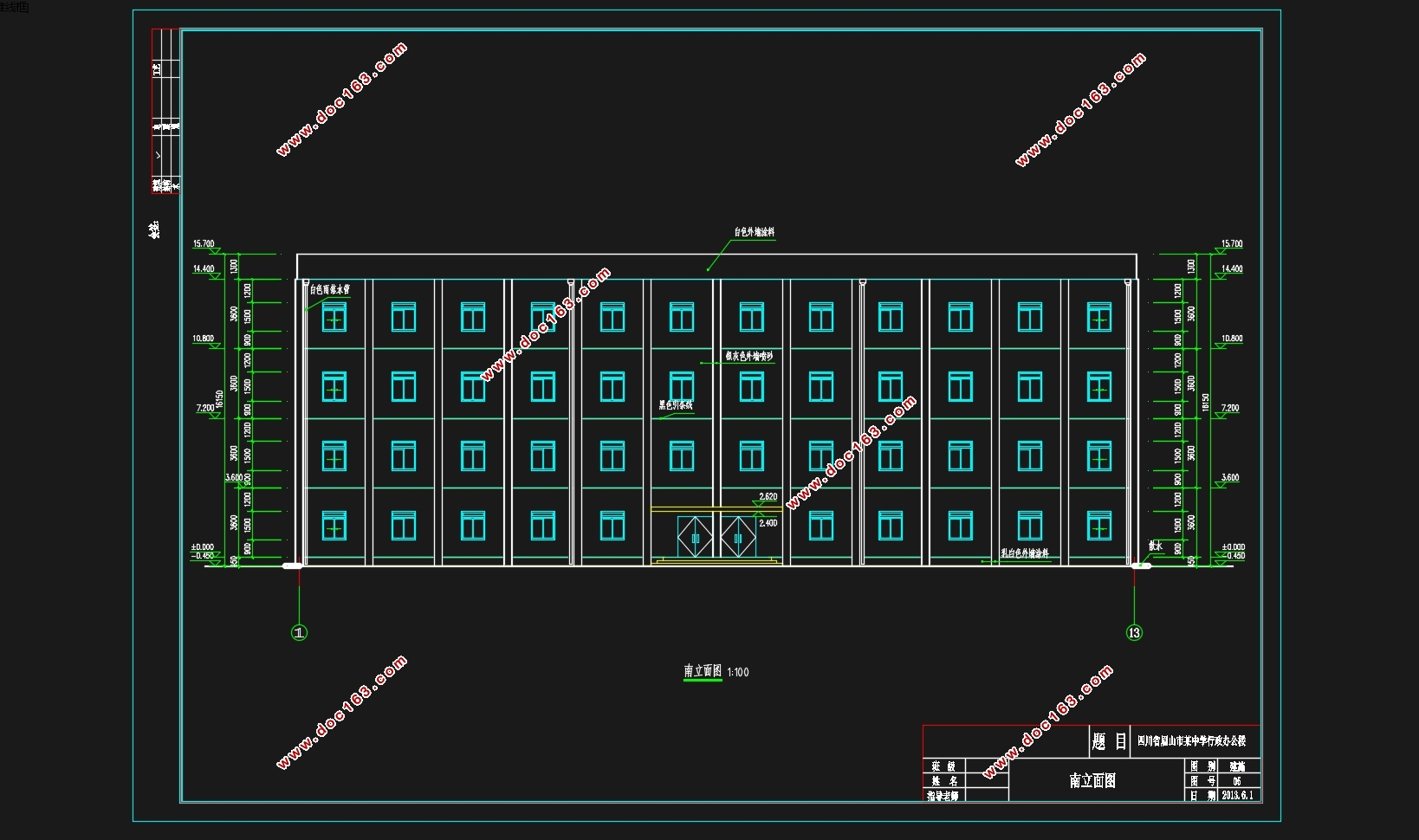

四川眉山市四层3200平米某中学行政办公楼设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书11000字,CAD建筑图10张,CAD结构图9张)
摘要
根据所给的设计条件可知,本工程结构为四层现浇钢筋混凝土多层框架结构,各层层高均为3.6m,建筑面积约3200m2。建筑结构安全等级二级,设计使用年限为50年,三级抗震,抗震设防烈度为7度,设计基本地震加速度值为0.1g,地震分组为第三组。场地土类别为Ⅱ类;采用柱下独立基础,建筑室内外高差450mm,室外标高即为现有自然地面标高。
根据建筑设计和结构承重、抗震方面的要求以及场地地质条件,合理地进行结构选型和结构整体布置,确定各种结构构件的尺寸,进行建筑设计和结构设计。选取一榀主要横向结构框架进行结构设计计算,用PKPM软件对整栋框架结构进行PKPM电算,最后对电算与手算结果进行对比分析,绘制出相关建筑和结构施工图。
关键词:框架结构;抗震;建筑设计;结构设计
A Middle School Administrative Office Building Design in Meishan City, Sichuan Province
Abstract
According to the design conditions, the engineering structure is a reinforced concrete frame structure of four layers,and each layer is 3.6m high.The building area is about 3200m2.The anti-seismic design parameters:grade two structural safety, the design life of 50 years, three grade anti-seismic, seismic fortification intensity of 7 degrees, the basic design of the earthquake acceleration of 0.1g,the third earthquake group.Site soil category is class II.We use the independent foundation under column.Indoor and outdoor height is 450mm, and the outdoor elevation is an existing natural ground level. [资料来源:http://Doc163.com]
According to seismic design,structure bearing, requirements and the geological conditions, reasonable overall arrangement and selection of structure should be done,and then determine various structural component size for architectural design and structure design.Select a main transverse frame structure for designing.PKPM calculation on the entire frame structure can be solved with the software of PKPM.Finally,the computerized and manual calculation results were compared and analyzed, and draw the relevant building and construction drawing.
Keyword: frame construction,anti-seismic,building design,structural design
引言
毕业设计是大学本科教育培养目标实现的重要阶段,是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。
这次毕业设计我要完成的是四川眉山市某中学行政办公楼的建筑及结构设计,侧重于结构计算,包括Ⅱ类场地土,七度抗震设防烈度,第三组的抗震结构设计。建筑设计包括总平面图设计、平面设计、剖面设计、楼梯等详图。结构设计包括荷载计算、楼盖计算、框架结构的受力分析计算和设计、楼梯设计、独立基础设计和PKPM 电算。
[资料来源:www.doc163.com]
本设计从建筑到结构是一个较为完整的设计过程,通过毕业设计复习和巩固了以前所学知识,本次毕业设计培养了我进行独立设计的基本能力,为毕业后的工作打下了一定的基础。同时,在设计中,熟悉了怎么使用国家的有关规范、条例和规程,并且学会了使用PKPM 为代表的建筑结构设计软件。
我的毕业设计是在指导老师的直接指导和亲切关怀之下完成的,她对我的设计提出了许多宝贵的意见和建议。我能够顺利完成毕业设计,离不开指导老师的关怀和教导,在此特向我的指导老师表示深深的感谢!
由于毕业设计是一种初步的尝试,涉及专业比较多,但本人条件和水平有限,不可避免地存在疏漏与错误,敬请各位指导老师和专家批评指正。
1.工程概况

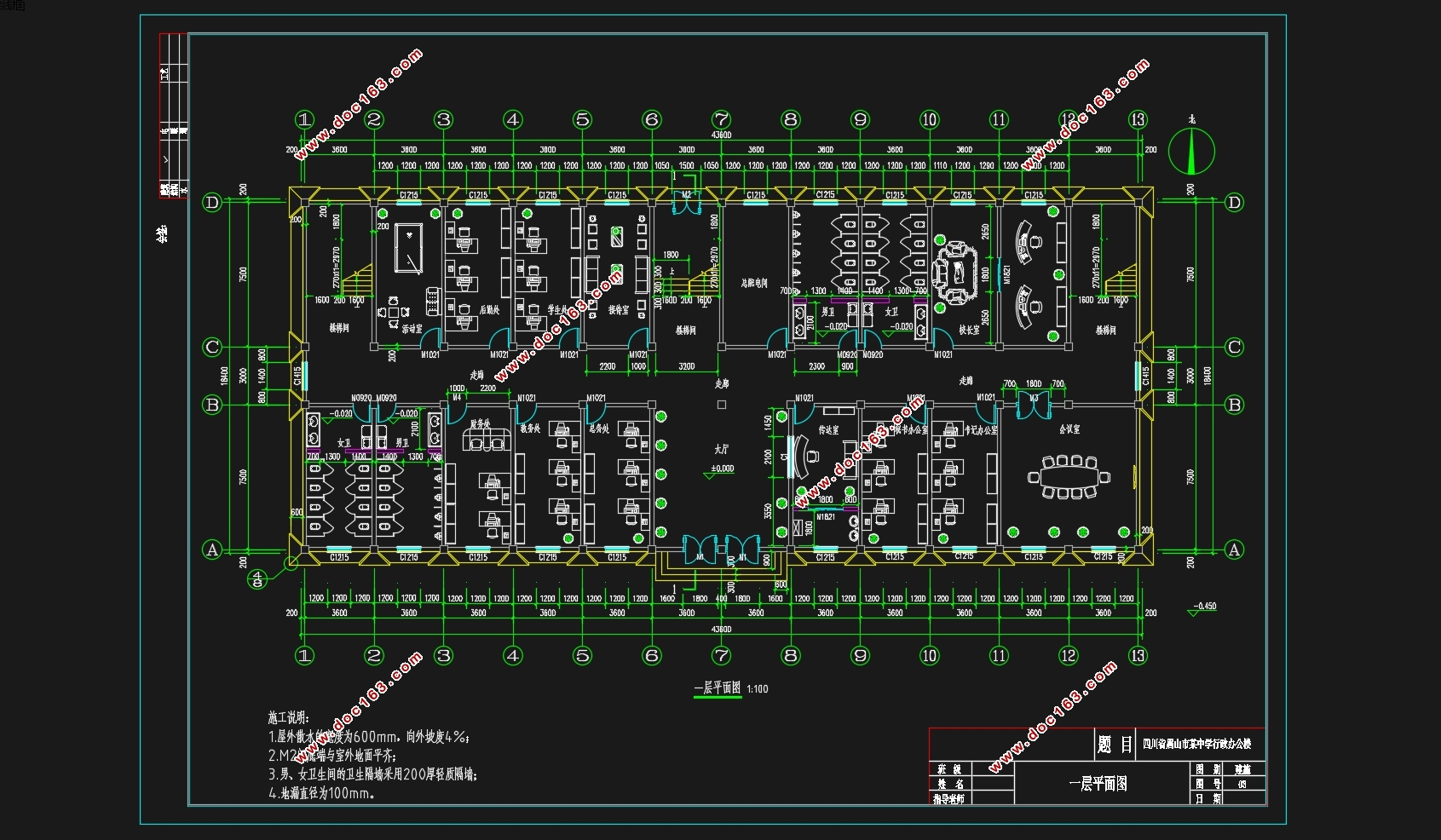

本工程位于四川省眉山市,为四川眉山市某中学行政办公楼设计。建筑场地长宽约长45m、宽18m,建筑面积约3200m2,建筑高度约15m,室内外高差0.45m。本工程建筑层数为四层,各层层高均为3.6m。建筑结构安全等级为二级,建筑设计使用年限为50年,地基基础设计等级为丙级,框架抗震等级为三级,建筑抗震设防类别分别为丙类,抗震设防烈度为7度(基本地震加速度为0.10 g) ,地震分组为第三组。底层平面柱网图如图1-1所示。 [资料来源:www.doc163.com]
2.工程地质资料和气象资料
(1)工程地质资料
1)经勘察查明,根据地层的沉积特点和物理力学特性自上而下共可划分为3层,各土层描述如下
① 层:素填土,灰褐色,主要成分为粉质粘土。该层土场地普遍分布,约0.5m厚;
② 层:中密卵石,该层土场地普遍分布,约5.2m厚;
③ 层:密卵石,该层土本次钻探未钻穿。

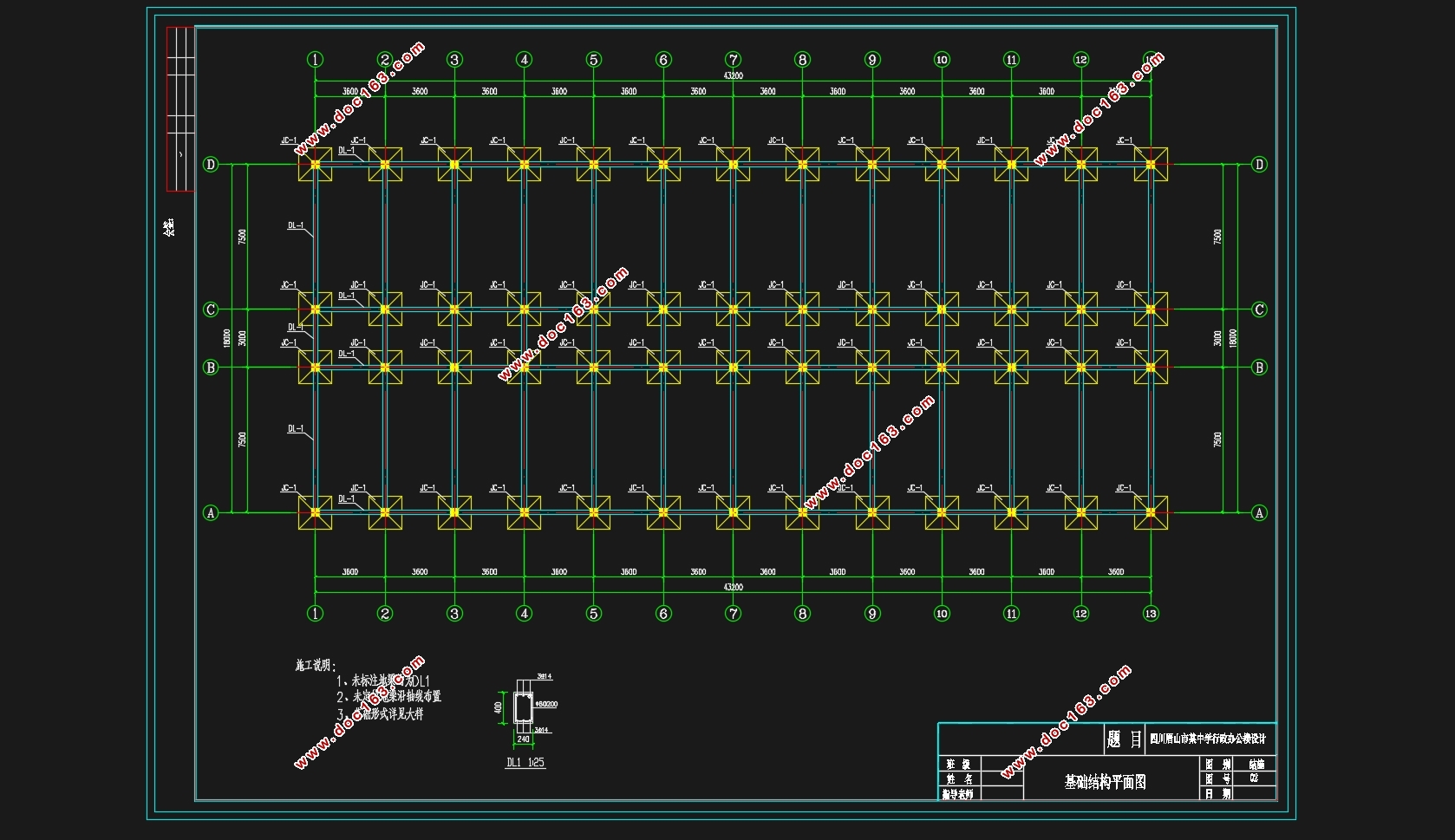

2)基础形式及持力层:本工程采用柱下独立基础;基础持力层位于第2层中密卵石,地基承载力特征值Fak=240KPa。
3)本工程地下水位埋深为10m左右,地下水对钢筋混凝土结构不具侵蚀性。
4)建筑场地类别:Ⅱ类(特征周期0.45s)。
(2)气象资料
1)基本风压值: W0=0.30kN/m2
2)基本雪压值: S0=0.55kN/m2
3.施工技术条件
本工程由大型建筑工程公司承建,设备齐全,技术良好,水、电供应由建设单位保证。
![四川眉山市四层3200平米某中学行政办公楼设计(含建筑图结构图)](/uploads/allimg/2406/2_240612191238_1.jpg)
![四川眉山市四层3200平米某中学行政办公楼设计(含建筑图结构图)](/uploads/allimg/2406/2_240612191238_2.jpg)
![四川眉山市四层3200平米某中学行政办公楼设计(含建筑图结构图)](/uploads/allimg/2406/2_240612191238_3.jpg)
![四川眉山市四层3200平米某中学行政办公楼设计(含建筑图结构图)](/uploads/allimg/2406/2_240612191238_4.jpg)
![四川眉山市四层3200平米某中学行政办公楼设计(含建筑图结构图)](/uploads/allimg/2406/2_240612191238_5.jpg)
![四川眉山市四层3200平米某中学行政办公楼设计(含建筑图结构图)](/uploads/allimg/2406/2_240612191238_6.jpg)
![四川眉山市四层3200平米某中学行政办公楼设计(含建筑图结构图)](/uploads/allimg/2406/2_240612191238_7.jpg)
![四川眉山市四层3200平米某中学行政办公楼设计(含建筑图结构图)](/uploads/allimg/2406/2_240612191238_8.jpg)
![四川眉山市四层3200平米某中学行政办公楼设计(含建筑图结构图)](/uploads/allimg/2406/2_240612191238_9.jpg)
![四川眉山市四层3200平米某中学行政办公楼设计(含建筑图结构图)](/uploads/allimg/2406/2_240612191238_10.jpg)
目录
摘要 .......................................................第2页
Abstract ...................................................第3页
引言 .......................................................第4页
第一章、结构选型及布置••••••••••••••••••••••••••••••••••••••第6页
第二章、确定计算简图••••••••••••••••••••••••••••••••••••••••第8页
第三章、框架内力计算•••••••••••••••••••••••••••••••••••••••第19页
[版权所有:http://DOC163.com]
第四章、框架内力组合•••••••••••••••••••••••••••••••••••••••第48页
第五章、框架梁柱截面设计•••••••••••••••••••••••••••••••••••第58页
第六章、楼梯结构计算设计•••••••••••••••••••••••••••••••••••第76页
第七章、现浇楼面板设计•••••••••••••••••••••••••••••••••••••第80页
第八章、基础设计•••••••••••••••••••••••••••••••••••••••••••第86页
[版权所有:http://DOC163.com]
参考文献 ..................................................第92页 [资料来源:http://www.doc163.com]
