贵港市公安局巡警支队办公楼

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:


工程概况

贵港市公安局巡警支队办公楼位于市区主干道路旁,总建筑面积3790.2㎡,层数6层,建筑高度22米。结构安全等级二级,使用年限50年,抗震设防烈度6度,采用框架结构。
建筑经济指标:1000元/ m2 ;
地质条件:50cm表以下为亚粘土,地基容许承载力标准值为220——250KPa;
施工条件:建筑工程总承包二级以上。
建筑平面基本规则,总长62m>55m,宽9.6m,按照规范要求,需要设置变形缝一条。为不影响建筑美观要求,采用后浇带代替变形缝,带宽500mm,位于⑧轴线和⑨轴线的中间。
建筑物的楼面使用活荷载为室内2.0 kN/m2,走廊2.5 kN/m2,上人屋面活荷载为2.0 kN/m2。

[来源:http://www.doc163.com]

第二节  结构选型

[资料来源:http://www.doc163.com]

一、结构选型的重要性
     建筑结构采用什么样的体型,首先关系到这个建筑的安全问题;采用合理的体型,不但使建筑安全,还可以节约造价,降低成本;同时,一个建筑外表的美观,很大程度上也取决于结构体型。 [来源:http://Doc163.com]

二、结构体系的选择
    每种建筑结构都有他自己的特点:框架结构体系自重轻,抗侧刚度较小,在强震下结构整体位移和层间位移都较大,非结构性破坏较严重,主要适合于非抗震区和低层建筑;剪力墙结构比框架刚度大、空间整体性好,用钢较省,抗震性能良好,但剪力墙结构墙体多,使建筑平面布置和使用要求受到一定的限制,不容易形成大空间,适合于住宅和旅馆;框剪结构体系具有框架结构和剪礼墙结构二者的特点,应用比较灵活,适合于高层办公建筑和旅馆建筑;钢结构成本高,耐火性差,适合于高层建筑以及工业厂房。
同时每个工程都他自己的特点。我们要熟悉每种结构的特点,了解该工程的具体情况,使结构符合有关规范,满足建筑使用功能的要求,选出合理的结构型式。
     综上所言,本建筑采用框架结构。 [资料来源:https://www.doc163.com]

第三节  结构布置

[资料来源:http://Doc163.com]

一、布置内容

(一)承重方案:本工程采用横向框架承重。

[资料来源:www.doc163.com]

(二)梁的布置 [来源:http://www.doc163.com]

原则:(1)梁应为几何不变体系;
 (2)多跨梁宽度应该保持不变;
(3)尽可能使梁的纵向轴线与柱的截面几何中心重合。

[来源:http://Doc163.com]

1、框架梁布置
h=l/8——l/12; b=(h/3——h/2);
l0/h≧4; b≧200mm;
KL203: l=9600mm,800mm≦h≦1200mm,取h=800mm;
267mm≦b≦400mm,取b=300mm>200mm;
l0/h=9600/800=12>4
满足。
其余框架梁依此类推。
2、其他梁、连续梁的布置
梁截面高由建筑立面确定,而且一般应满足:
h= l/12——l/18; b=(h/3——h/2); b≧200mm;

[来源:http://Doc163.com]

L204 :  l=4000mm,222mm≦h≦333mm,取h=300mm;
b≧200mm;取b=200mm; [来源:http://Doc163.com]

3、悬臂梁
宽度b保持不变,大概取h=0.167l,(l为挑出部分);
KL203(1A):b=300mm,l=2100mm,h=400mm [资料来源:http://Doc163.com]

(三)柱子布置
1、验证建筑施工图已给的柱子尺寸,并进行柱子布置
框架柱:大概取h=(1/15~~1/20)H;H、b≧300mm;
h/b=1~~2;H/h≧4 以避免短柱; [资料来源:http://www.doc163.com]

2、应该符合抗震延性要求,验算控制轴压比
μ0=N/fcbh≦[μ0]
N=GnF
G:结构单位面积上的重量;
n:验算截面以上的楼层数;
F:验算柱子的受荷面积。

     底层 D轴与13轴交点的KZ2:
          按建筑图上取b=450mm,h=600mm;层高H=3900mm;
          h/b=600/450=1.33;H/h≧3900/600=6.5>4   满足

          大约取G=(8×1.2+2.5×1.4)=13.1KN/㎡
                n=6; F=4800×4000=19200000㎜2
总高ΣH=3.9×2+3.2×4=20.6m<30m;取[μ0]=1.0;
μ0=13.1×6×19200000×10-3/(9.6×450×600)
=0.582<1.0满足!
其他柱按此法经验算,亦满足要求。



[资料来源:https://www.doc163.com]






目 录

第一章  结构选型与布置 1
第一节 工程概况 1
第二节 结构选型 1
第三节 结构布置 2
第二章  楼梯与楼板设计 6
第一节 楼梯设计 6
第二节 楼板设计 10

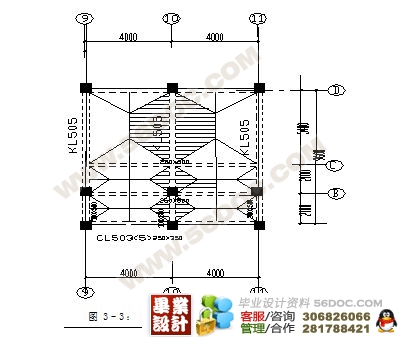

第三章 ○10轴框架设计 13
第一节 恒载计算 13
第二节 活载计算 26
第三节 风载计算 31
第四节 参数输入及计算 33
第五节 电算结果分析 35

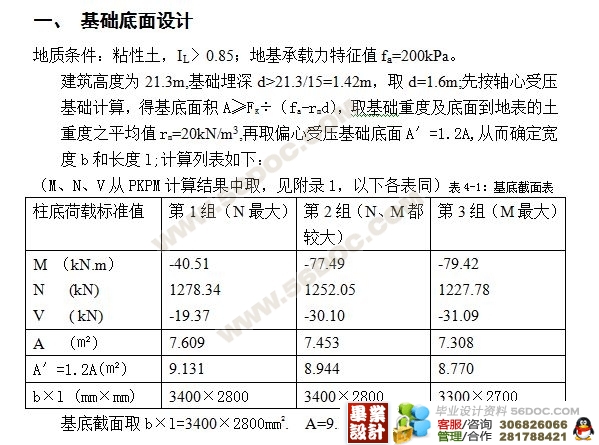

第四章  基础设计 40

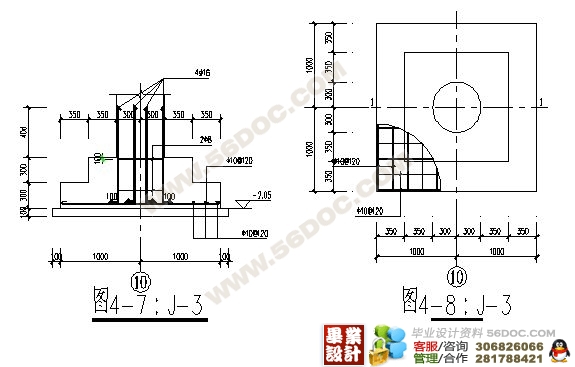

第一节 柱1下基础设计 40
第二节 柱2下基础设计 48
第三节 柱3下基础设计 55
参考文献 56
附录 57
致谢 73
