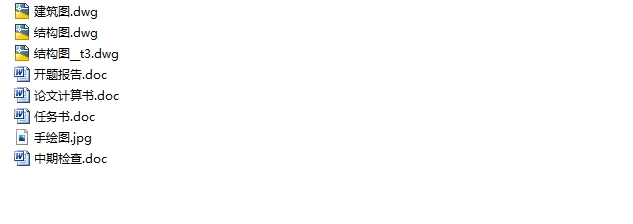

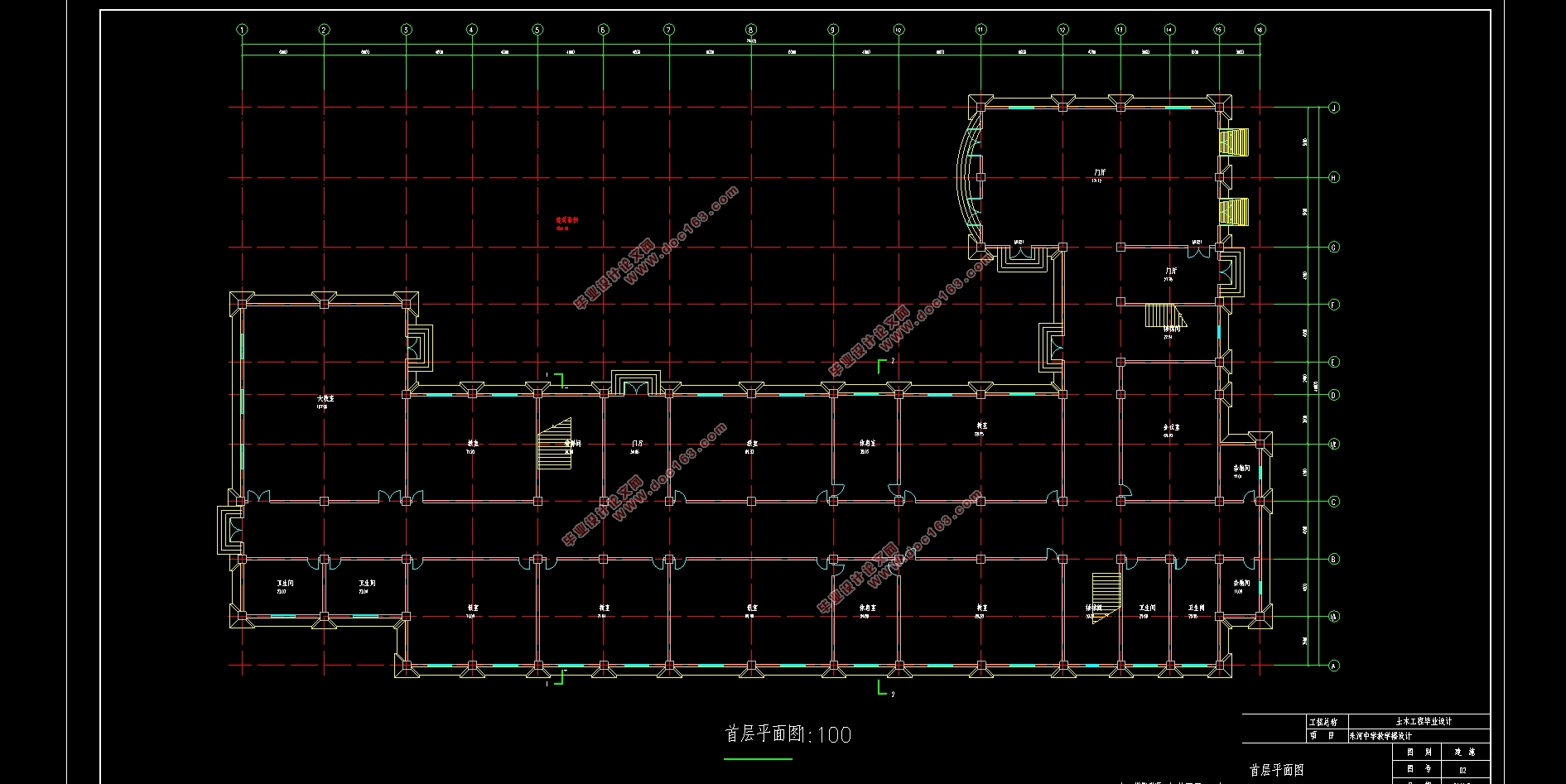

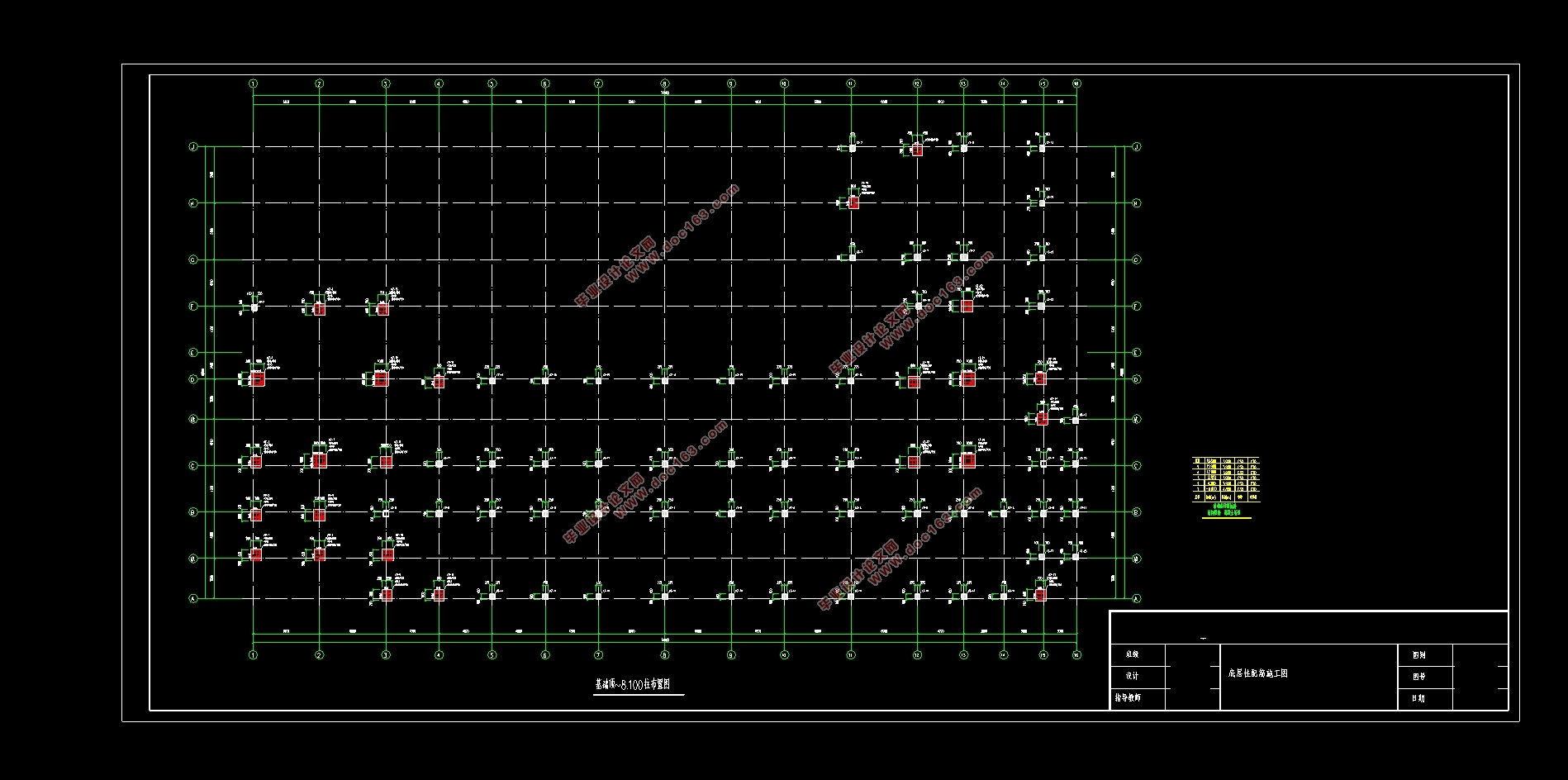

五层8940平米朱河中学教学楼设计(建筑图结构图)(任务书,开题报告,中期检查,论文计算书21000字,建筑图8张,结构图10张,手绘图)
本次结构形式采用钢筋混凝土框架结构,由上述基本条件进行方案设计。在结构设计时先进行结构选型,柱网布置,梁柱各截面的估算,再用PKPM软件建模计算整体的受力,根据初定模型进行手算,手算时选取一榀有代表性的框架进行计算,包括荷载计算、内力计算、内力组合及配筋计算。
毕业设计的所有任务涵盖了大学四年学到的所有知识,需要我们进行系统的总结和应用。通过对一榀框架的设计,充分了解了荷载的传力过程、框架各部分的作用,以及整个框架结构的受力性能。本设计虽然简单,但包括的内容很全面,除框架只计算了一榀以外,其余的设计均很全面,包括屋面板、楼面板、以及基础和楼梯,通过对这些结构的设计,已经可以充分了解整个建筑结构,以及对整个结构设计的过程,同时也把我们学习的内容全部贯穿到一起,为我们将来走上工作岗位打下了基础。

基本信息
1、此建筑为朱河中学教学楼,通过总平面图可知其具体位置。
2、建筑物室内外高差0.6m。本建筑层高底层为4.2m,其余为3.9m。
3、本工程为框架结构体系。 [资料来源:http://www.doc163.com]
4、本工程的建筑面积为8940.6平方米。
  [资料来源:https://www.doc163.com]

五层8940平米朱河中学教学楼设计(建筑图结构图)
五层8940平米朱河中学教学楼设计(建筑图结构图)
五层8940平米朱河中学教学楼设计(建筑图结构图)
五层8940平米朱河中学教学楼设计(建筑图结构图)
五层8940平米朱河中学教学楼设计(建筑图结构图) [资料来源:http://www.doc163.com]
五层8940平米朱河中学教学楼设计(建筑图结构图)
五层8940平米朱河中学教学楼设计(建筑图结构图)
五层8940平米朱河中学教学楼设计(建筑图结构图)
五层8940平米朱河中学教学楼设计(建筑图结构图)
