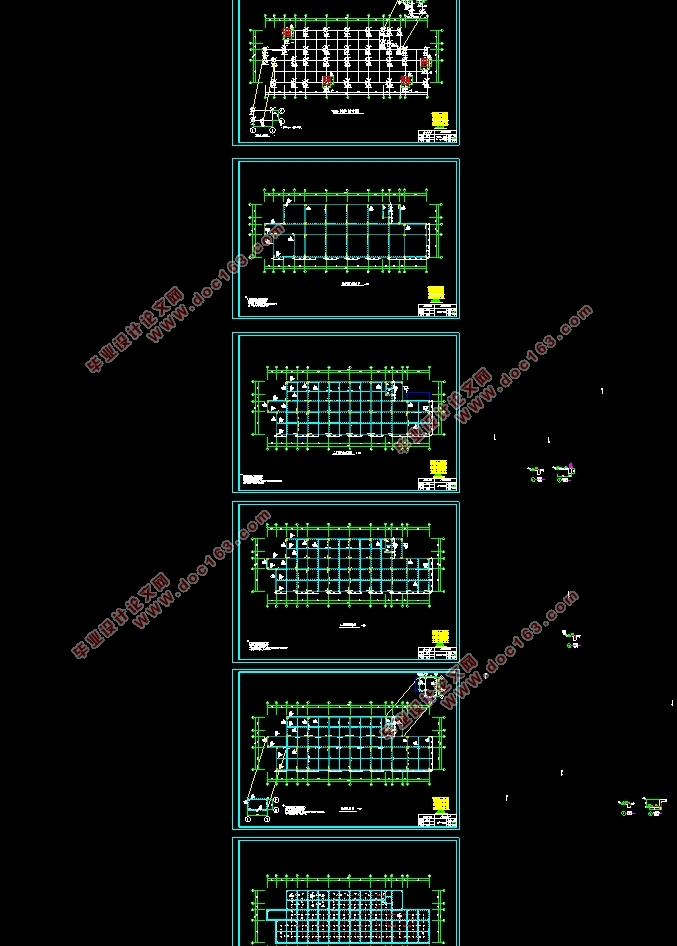

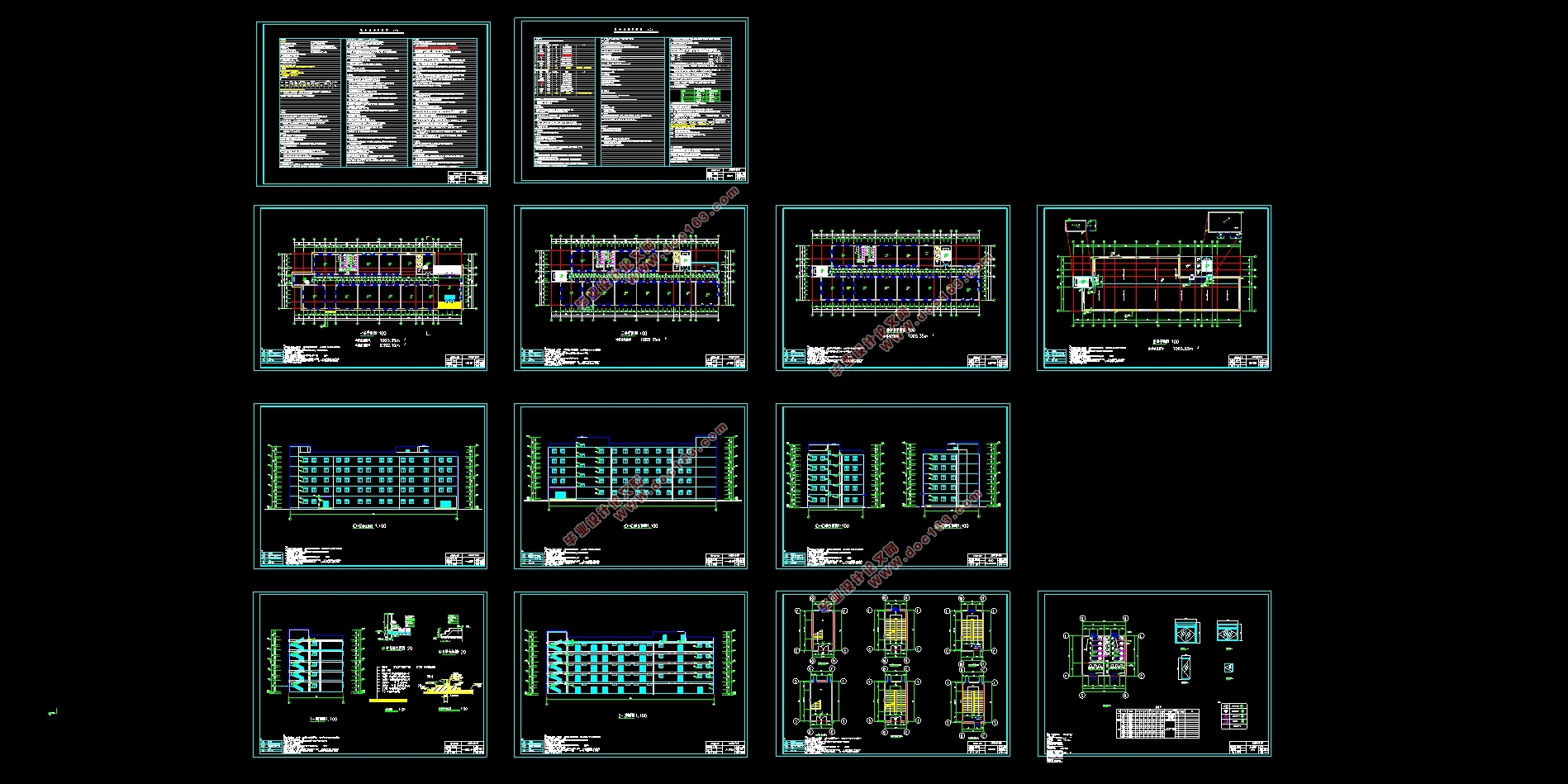

五层6392平米金融港办公楼框架结构设计(建筑图结构图)(任务书,开题报告,论文计算书25000字,建筑图11张,结构图16张,手绘图)
2.1  工程名称
金融港7#办公楼
2.2  工程概况

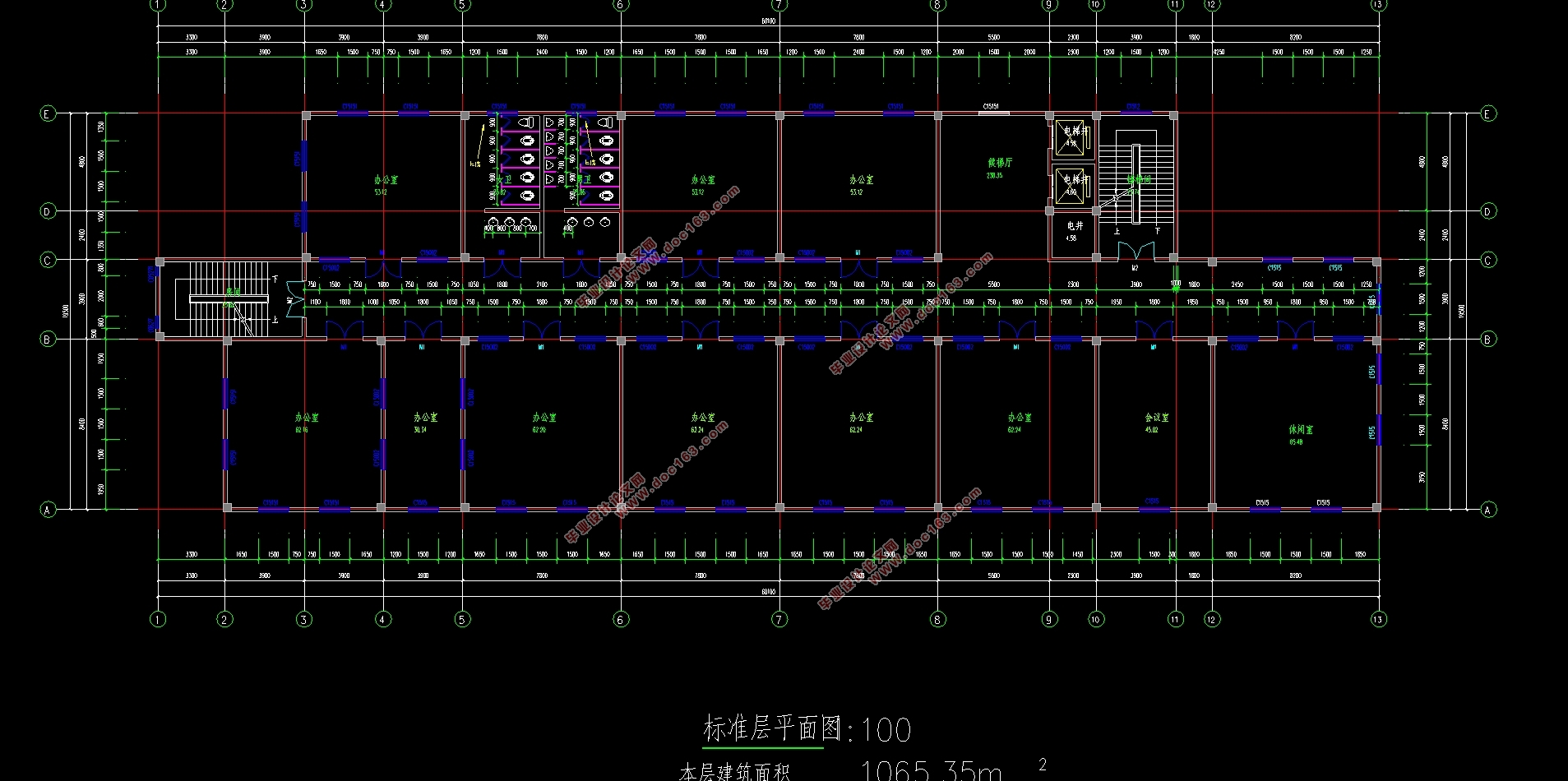

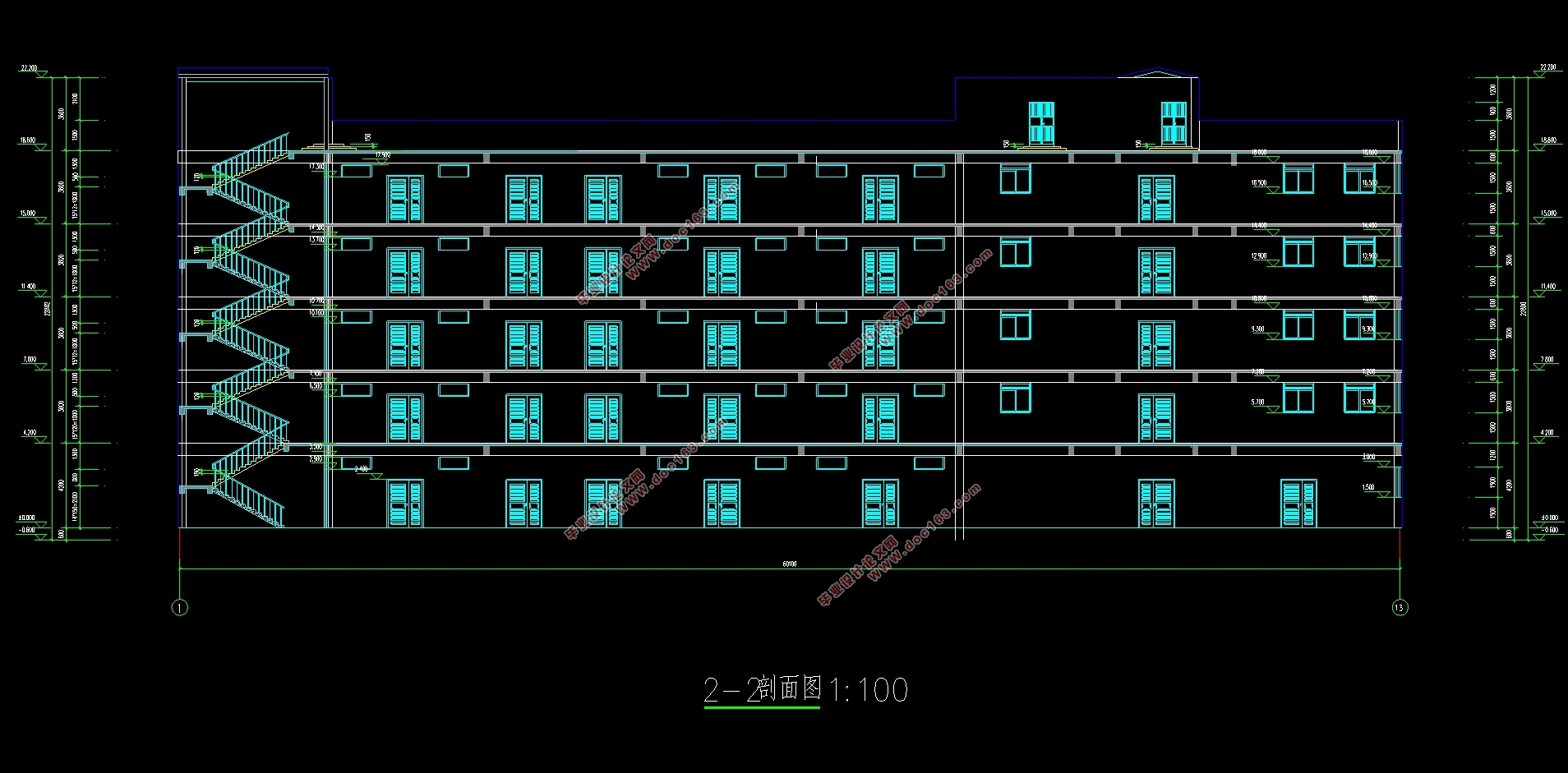

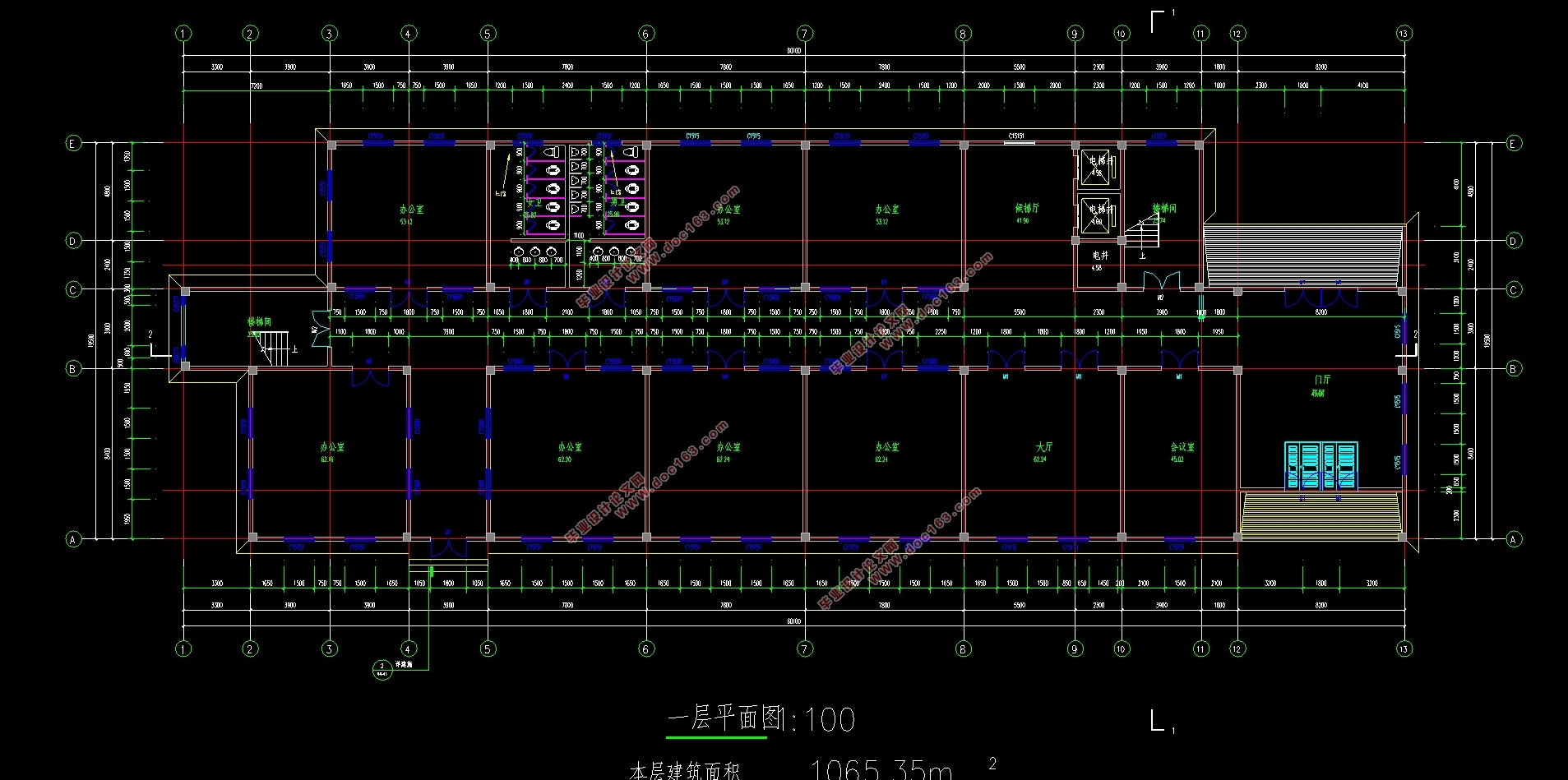

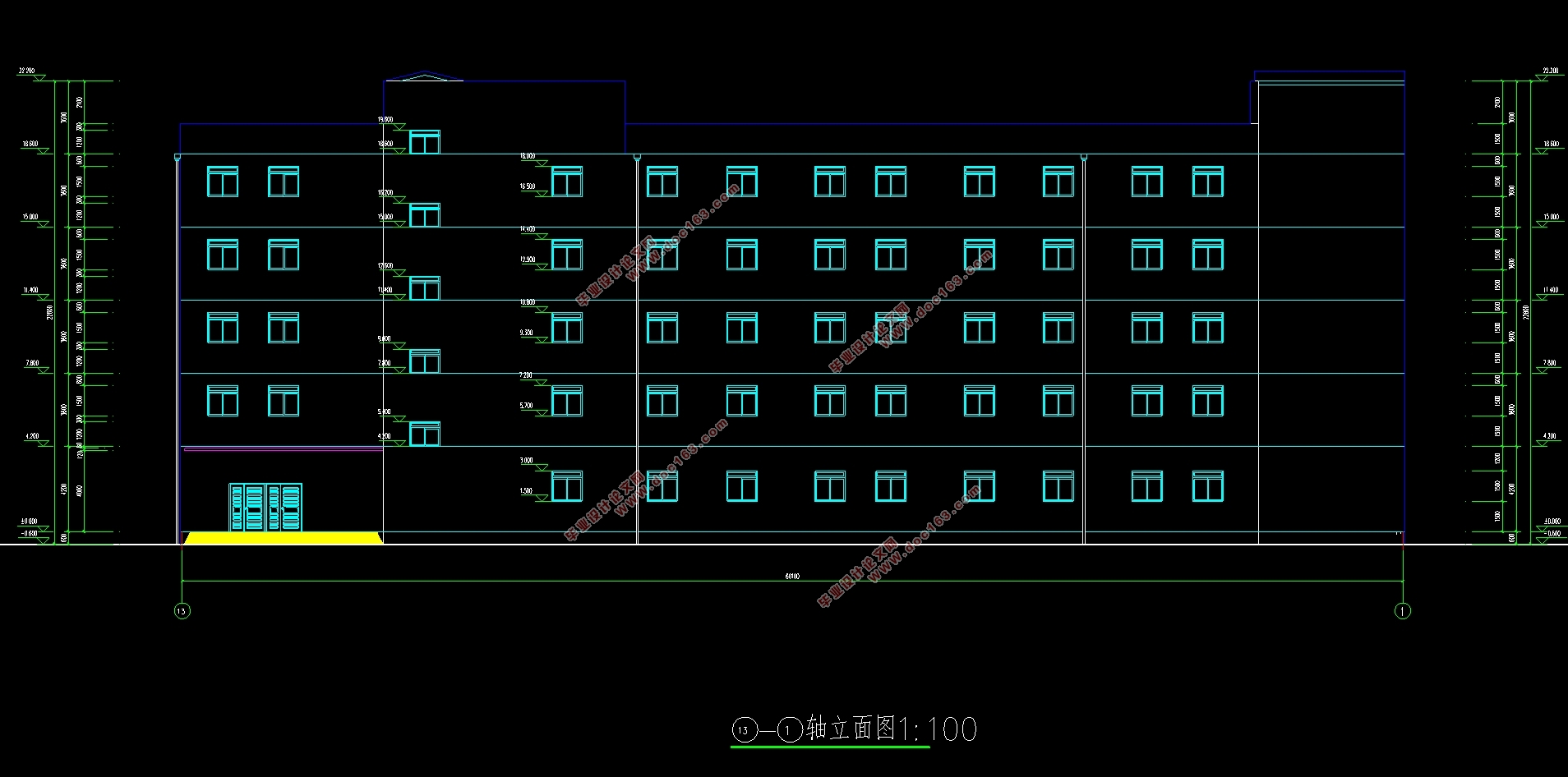

建筑总高度为18.6m,共5层,首层层高为4.2m,其余各层层高为3.6m,楼梯间出屋面高3.6m。室内外高差为600mm,底层室内设计标高为±0.000。建筑总面积为6392m2。
2.3  建筑等级
建筑物的耐久等级为二级,耐火等级为一级,防水等级为二级。
2.4  设计荷载
基本风压:0.30KN/m2,采用50年一遇的风压值 ,地面粗糙度为B类。
基本雪压:0.50KN/m2,采用50年一遇的雪压值。
2.5  抗震设防
本工程建筑抗震设防类别为乙类,抗震设防烈度为6度,设计基本地震加速度值为0.05g,设计地震分组为第一组,场地土类型为中软场地土,建筑场地类别为 类,建筑的设计特征周期为0.25s。框架抗震等级为三级。
2.6  气象资料
(1)主导风向:夏季:东南风;冬季:东北风。
(2)风速:冬季平均2.8m/s,夏季平均2.56m/s,最大风速22.6m/s。
(3)气温:最热月平均温度29.3oC,最冷月平均温度为1oC,极端最高。

[资料来源:http://Doc163.com]


(4)温度为37 oC,极端最低温度为-5oC。
(5)相对湿度:最热月平均75%,最冷月平均73%。
(6)降水:平均年降雨量1228.6mm,最大暴雨强度50mm/h,最大降雨量312.6mm,最大积雪深度360mm。
2.7  地质资料
本工程建筑场地划分为I1类,工程建筑场地土层至上而下分述为:素填土:以粘土组成,夹中压缩性土,厚度0.3~1.8m,承载力特征值fak=110kPa;粉质粘土:半干湿,密实,可塑,厚度1.8~15.3m,承载力特征值fak=350kPa。施工时应该做好防排水,回填时采用不透水材料分层夯实。

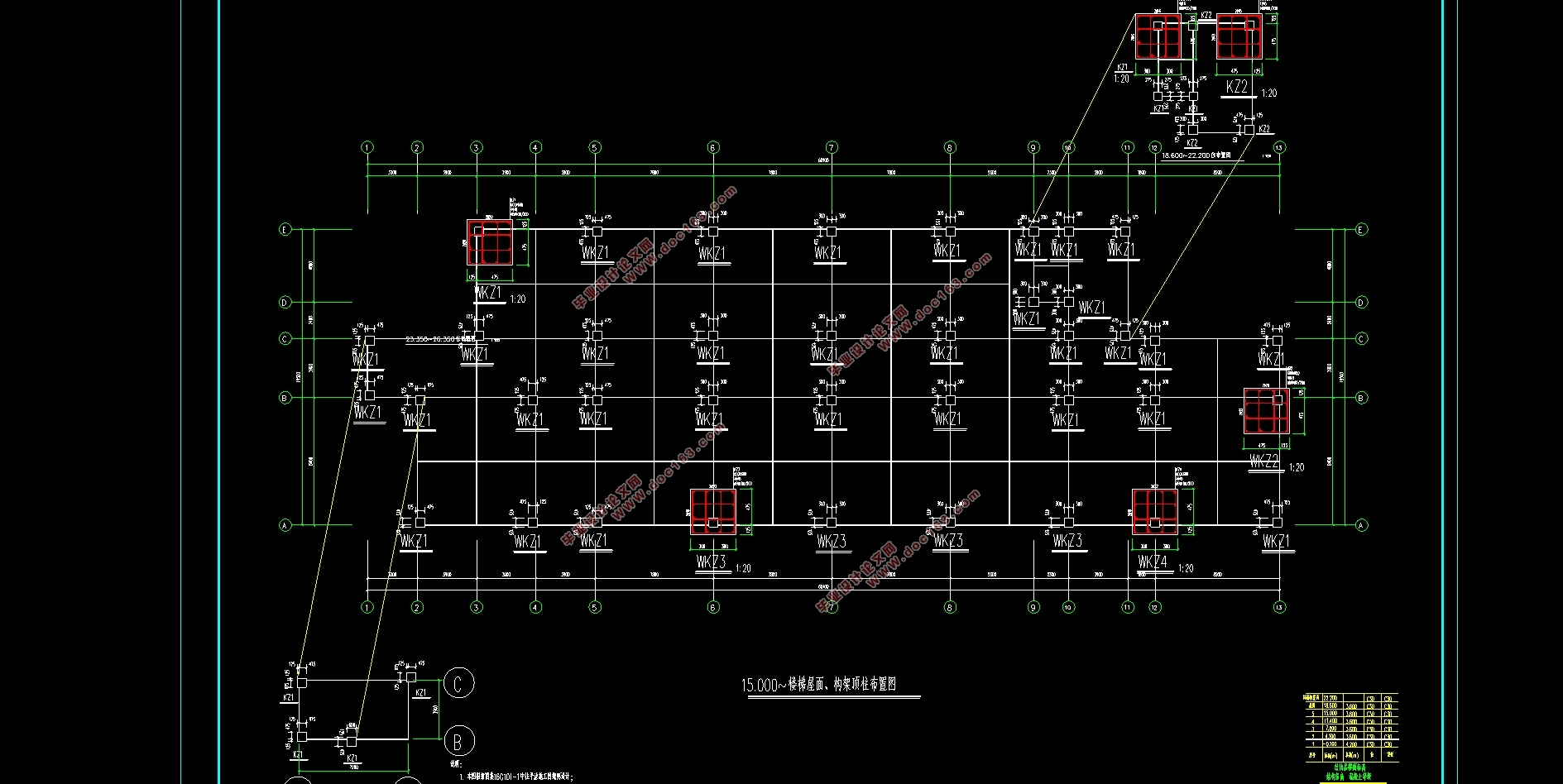

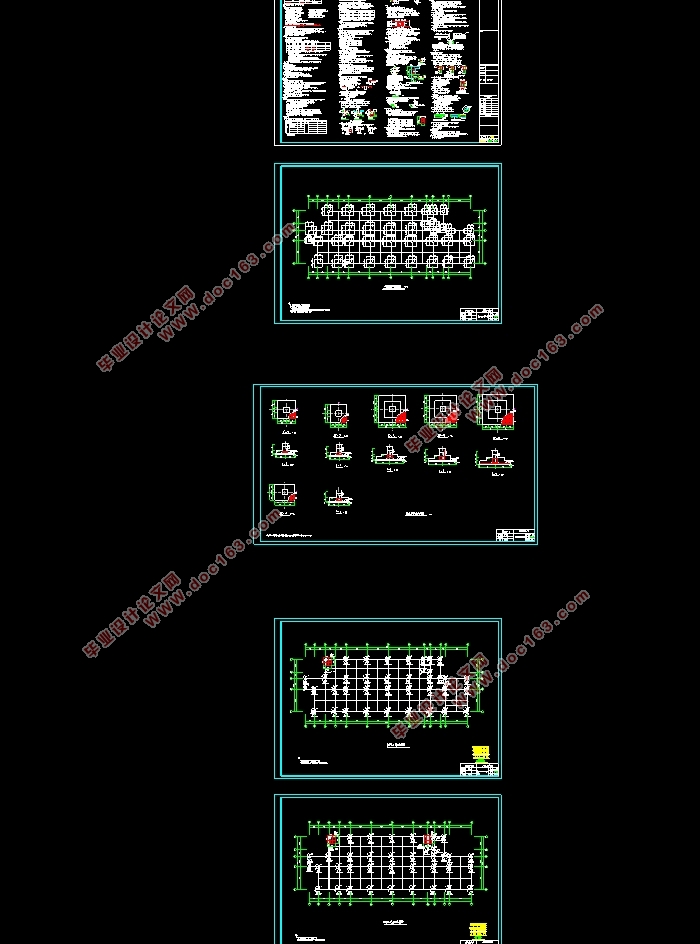

本设计拟采用钢筋混凝土现浇框架结构体系。屋面,楼面均采用现浇钢筋混凝土肋形楼盖,屋面板厚取120mm,楼面板厚取100mm。楼梯采用钢筋混凝土梁式楼梯。
  [资料来源:http://doc163.com]
