WH6135旅游客车车身总布置设计(含CAD总体布置图)

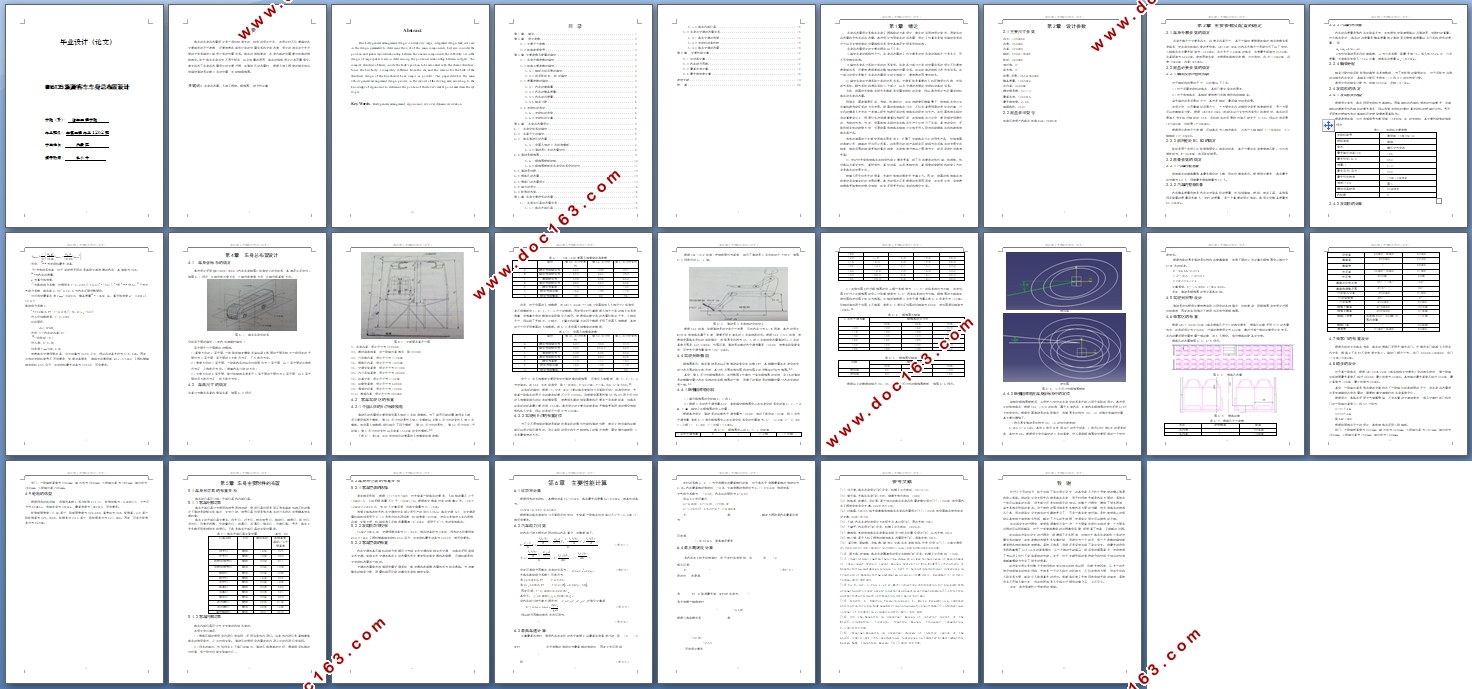

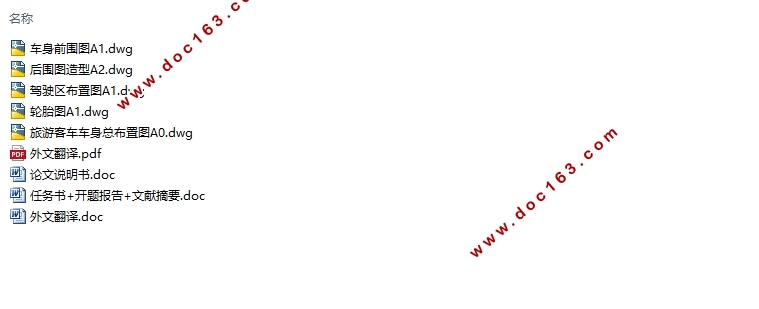

WH6135旅游客车车身总布置设计(含CAD总体布置图)(任务书,开题报告,文献摘要,外文翻译,论文说明书8400字,CAD图5张)
摘 要
客车的车身总布置设计是一项比较庞大的、综合的设计任务,在设计时不仅要确定各主要部件的尺寸参数,还要考虑各部件之间的位置关系和空间布局,设计的难点在于大尺度的空间里确定小部件之间的位置关系。客车的结构复杂,车身内部的位置要与底盘的结构相关。由于客车车身完全不同于轿车,以及批量的原因,客车的结构设计应当尽量简化。本文叙述了车身总布置设计的主要过程,在驾驶区的布置时,根据人体工程学的相关知识来确定驾驶员座椅H点的位置,并绘制眼椭圆。
关键词:车身总布置;人体工程学;眼椭圆;动力性计算
Abstract
Bus body general arrangement design is a relatively large, integrated design task, not only in the design parameters to determine the size of the main components, but also consider the position and spatial layout relationship between the various components, the difficulty lies in the design of large spatial scales in determining the positional relationship between widgets. The complex structure of buses, inside the body's position to be associated with the chassis structure. Since the bus body is completely different from the car, and the reasons for the bulk of the structural design of the bus should be as simple as possible. This paper describes the main vehicle general arrangement design process, in the layout of the driving area, according to the knowledge of ergonomics to determine the position of the driver's seat H point and draw the eye ellipse.
Key Words:Body general arrangement; ergonomics; eye oval; dynamic calculation
2.1主要尺寸参数
总长:13500mm
总宽:2500mm
总高:3700mm
轴距:6300/1350mm
轮距:2020mm
接近角:9°
离去角:9°
前悬/后悬:2450/3400mm
整备质量:13458kg
车内高:2000mm
额定乘员数:57+1+1
最高车速:130km/h
最大爬坡度:0.48
油箱容积:350L
2.2底盘参照型号
底盘可参照一汽客车底盘CA6130D218
[资料来源:Doc163.com]
[资料来源:https://www.doc163.com]
目 录
第1章 绪论 1
第2章 设计参数 2
2.1主要尺寸参数 2
2.2底盘参照型号 2
第3章 主要参数及配置的确定 3
3.1车身外廓参数的确定 3
3.2底盘必要参数的确定 3
3.2.1轴距及前后悬的确定 3
3.2.2前后轮距B1、B2的确定 3
3.3质量参数的确定 3
3.3.1汽车的载客量 3
3.3.2汽车的整备质量 3
3.3.3汽车的总质量 4
3.3.4轴荷分配 4
3.4发动机的选定 4
3.4.1发动机的选型 4
3.4.2发动机的计算 4
第4章 车身总布置设计 6
4.1 车身坐标系的确定 6
4.2 车高尺寸的确定 6

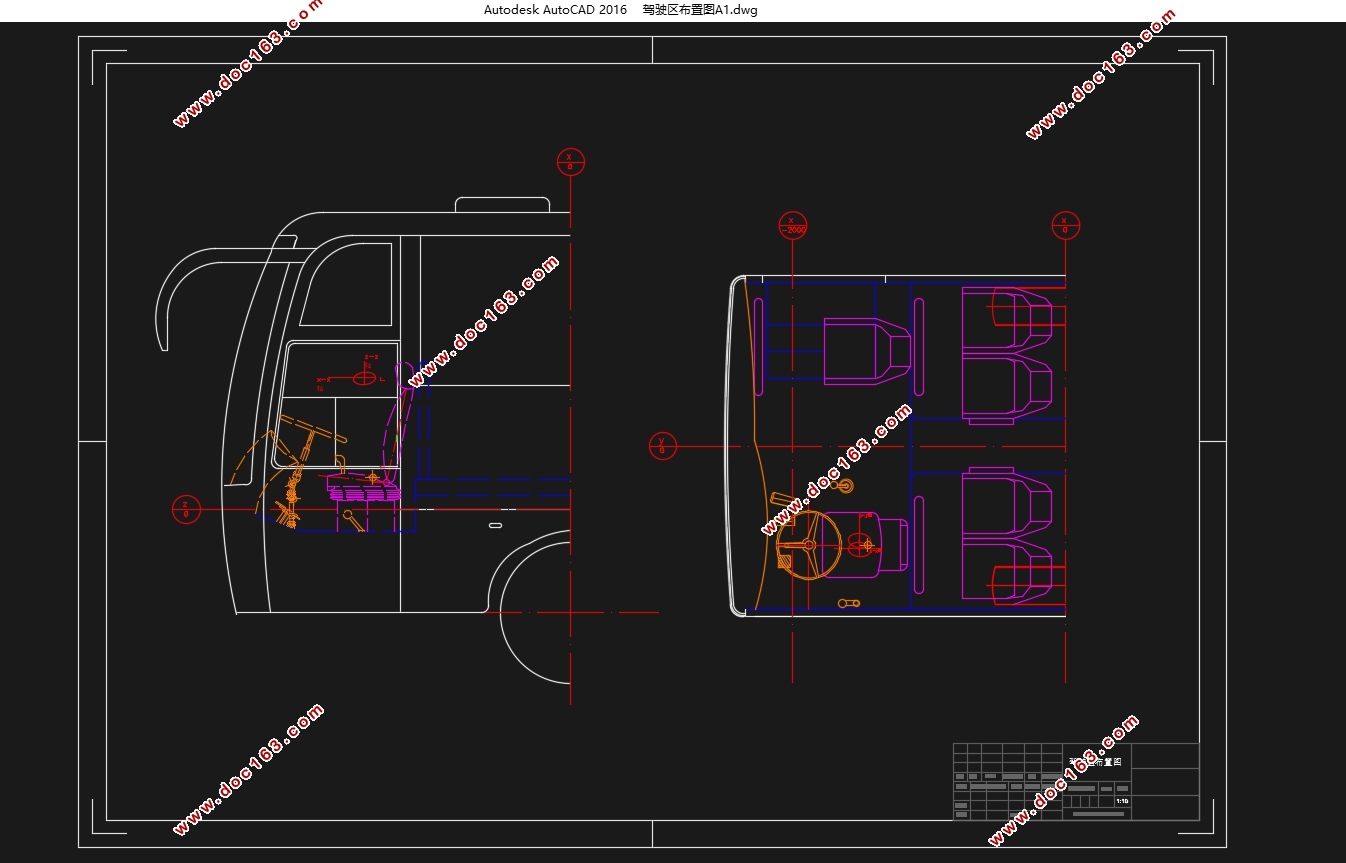

4.3 客车驾驶区的布置 7
4.3.1中国人体的H点标准模板 7
[资料来源:Doc163.com]
4.3.2驾驶员H点的布置定位 8
4.4驾驶员眼椭圆 9
4.4.1眼椭圆样板绘制 10
4.4.2眼椭圆样板在车身坐标系中的定位 11
4.5驾驶员视野 12
4.6乘客区的布置 12
4.7乘客门的布置设计 13
4.8踏步的设计 14

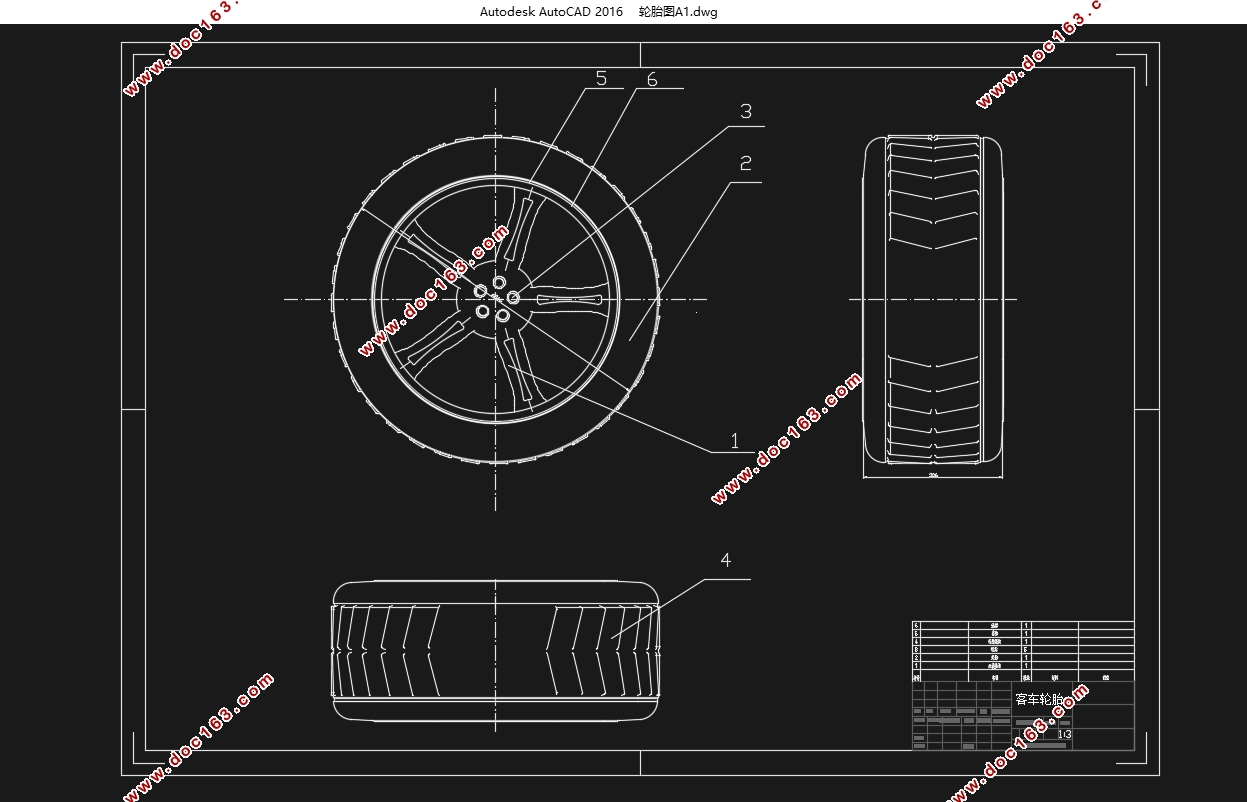

4.9轮胎的选型 14
第5章 车身主要附件的布置 15
5.1车身与灯具的布置关系 15
5.1.1客车外部灯具 15
5.1.2客车内部灯具 15
5.2车身与空调的布置关系 15
5.2.1客车空调的选择 15
5.2.2发动机功率校核 16
5.2.3客车空调的布置 16
第6章 主要性能计算 17
6.1比功率计算 17
6.2汽车动力因数 17
6.3最高车速计算 17
6.4最大爬坡度计算 18 [版权所有:http://DOC163.com]
参考文献 19
致 谢 20
