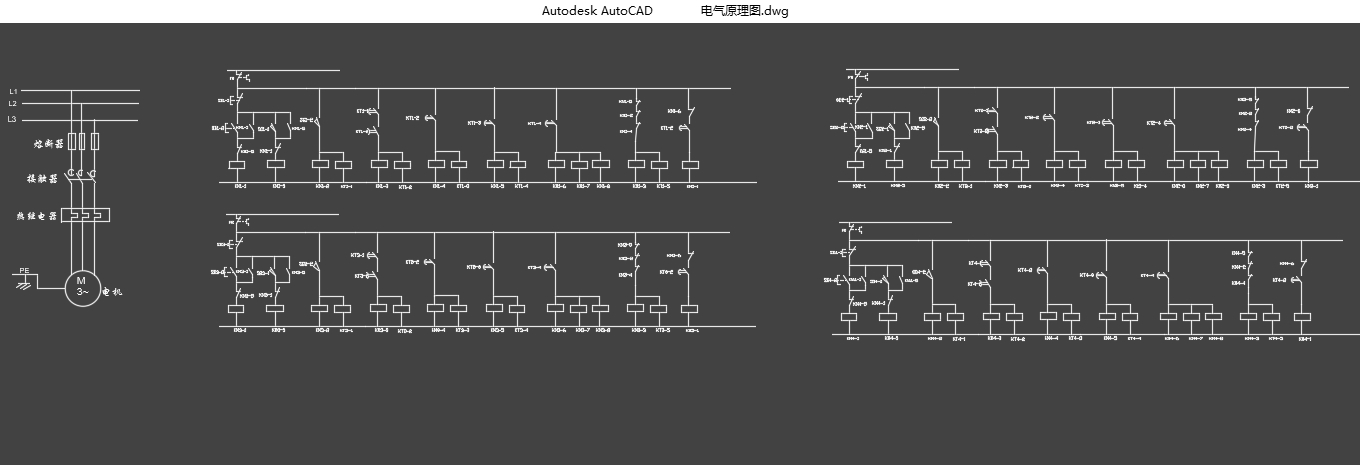

蒸汽倒药过程蒸汽釜控制系统设计(WINCC,S7-300,电气原理图)

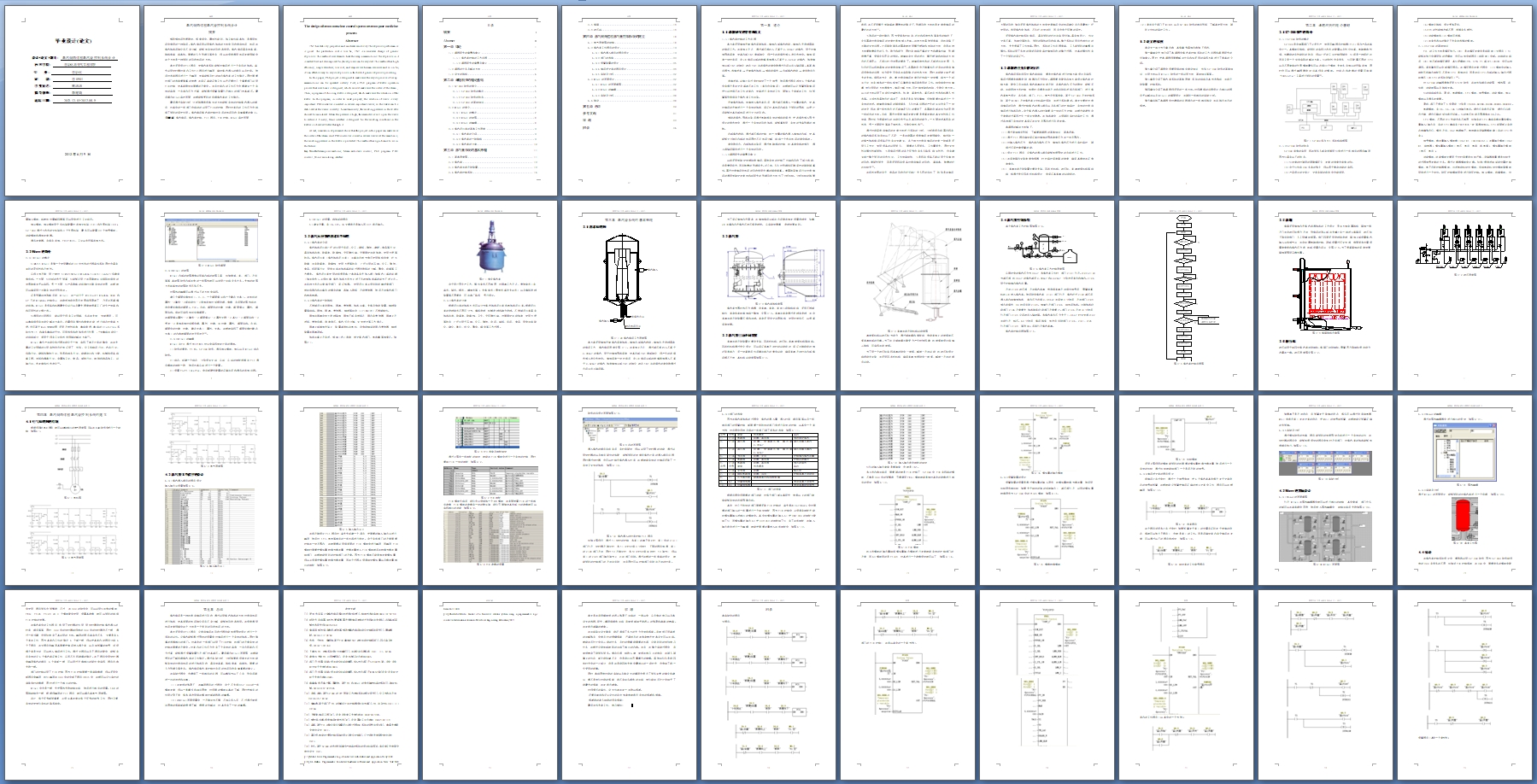

蒸汽倒药过程蒸汽釜控制系统设计(WINCC,S7-300,电气原理图)(任务书,开题报告,外文翻译,论文说明书12000字,WINCC画面,PLC程序,电气原理图)
摘要
梯恩梯炸药性质稳定、感度适中、爆炸性能好、加工制作成本低，是通用炸药中常用的一种装药。蒸汽倒药是运用蒸汽加热的方法来回收废旧炸药，炸药在蒸汽加热后熔化且不会分解，能够被有效的回收再利用。蒸汽倒药具有效率高、结构简单，成本低、需要的人力资源少等优点，所以在报废通用炸药处理领域中这个方法是一种很好的回收炸药的方法。
本文采用设计PLC程序，使蒸汽釜系统能够对弹药进行一个有序的加热。首先运用定时器对釜内工作PLC程序进行编写，确定蒸汽通入的顺序以及时间。然后对选釜程序进行一个编写，使其能够及时的给出蒸汽釜的工作情况。同时需要对阀门的选型要慎重的考虑，在保证其能正常工作以外还要对几个重要阀门运用PID控制，使其能稳定在需要的开度中。并且对釜内的工作压力也要建立一个有效的监测，一旦釜内压力过高，能够通过报警装置打开相应的阀门使其减压。最后画出Wincc监控界面，这样能够更好的观察蒸汽釜的工作情况。
最后通过实验分析，分析结果表明本文的方法能够有效的控制蒸汽通入的顺序，对其中的一些阀门也成功的运用了PID的控制，同时对釜内的工作压力也起到了很好的保护作用。蒸汽倒药蒸汽釜控制对今后的炸药回收有着重要的意义。 [来源：http://Doc163.com]
关键词: 蒸汽倒药、蒸汽釜控制、PLC程序、PID控制、Wincc监控界面
The design of steam autoclave control system at steam pour medicine process
Abstract
TNT has stability properties and moderate sensitivity.The explosive performance is good. The production cost is low. So, TNT is a universal charge of generic explosive. This method uses steam to heat the scrap ammunitions.The explosive in it is melted but not decomposed. So,the explosive can be recycled.This method has high efficiency, simple structure, low cost, and requires less human resources and so on. So, it’s an effective way to recycle explosive in the field of generic explosive processing.
In this paper, PLC project is designed to make sure the recycle process of scrap ammunitions can be operated orderly. First, a PLC program of kettle operation process that uses timer is designed, which would make sure the order of the steam ; Then, a program of choosing kettle is designed, which make sure the situation of the kettle. In this program, in order to work properly, the selection of valve is very important. PID controller is needed in several important valves, so the valves can be stabilized at the value correctly. Simultaneously, the working pressure in the kettle should be monitored. When the pressure is high, the alarm device will open the valve to reduce it. Finally, Wincc interface is designed. So the working conditions in the kettles is observed better through it.
At last, simulation experiments show that the project in this paper can make sure the order of the steam. And PID controller is used in several valves.At the same time, the working pressure in the kettle is protected.This method has significance to us in the future.
Key Words:Steam pour medicine; Steam autoclave control; PLC program；PID control ; Wincc monitoring interface
1.2 课题的任务及解决方法
蒸汽倒药系统由四台蒸汽釜组成，要求对蒸汽釜进行控制方案设计及实现，蒸药过程要求容器密闭，容器内压力恒定。课题要求配合总体方案设计蒸汽釜控制方案，配合工序完成各蒸汽釜盖的自动开闭，各蒸汽釜内压力的稳定，能够手动、自动两种方式控制，按照时序要求自动开启和关闭各进料出料阀门，进行蒸汽釜电气设计，各仪表、阀门、PLC、电气元件等选型、基于S7-300开发控制系统，基于WINCC开发蒸汽釜上位机监控系统，并进行系统调试。本文主要针对废旧弹药的回收，通过控制蒸汽的通入顺序以及各阀门的控制监控，有效的对废旧弹药进行加热回收。由于蒸汽通入的时候要有一定的压力控制，这样才能避免由于温度的过高而产生一些安全隐患。在加热途中，必须做好实时的监控工作，通过各种阀门有效的使其保证在安全范围内进行回收处理。 [版权所有：http://DOC163.com]
本课题的解决方法如下：
（1）通过查询相关资料，了解要做课题的基本知识，基本思路；
（2）通过PLC程序确定保证其对弹体的预热温度压力在一定范围内；
（3）对输入蒸汽压力，蒸汽釜内蒸汽压力，弹体内蒸汽压力进行实时监控，做到过压保护盒报警功能；
（4）设计PLC程序，让蒸汽的通入顺序能够按照预定的目标进行工作；
（5）在保温箱内安装温度传感器，时时监控保温箱的温度，确保其维持在正常温度内；
（6） 釜盖自动开闭装置主要由支架、四连杆机构、液压缸、釜盖锁紧机构等组成，构通过优化四连杆机构设计，来保证其釜盖的运动轨迹；
（7）查阅关于西门子WINCC以及S7-300软件的相关资料，了解其使用方法，做好上位机的监控工作。
1.3 论文的结构
本论文一共分为五章内容，其每章节具体内容如下所述：
第一章绪论大体介绍了本课题中蒸汽釜控制系统的工艺流程和课题研究的价值意义。同时，把本课题所需要解决任务和拟采用的实现方案进行了简单的介绍。
第二章介绍了课题中所要用到的相关理论知识，包括S7-300软件的基本知识，应用方法以及Wincc软件的一些运用方法，基础知识等等。
第三章是介绍了蒸汽釜系统的基本原理，系统的组成及其技术指标，自动开闭装置，控制系统。 [来源：http://Doc163.com]
第四章则介绍了本课题所采用的一些方法。对所遇到的问题设计出相应的程序予以解决以及Wincc的画面设计，并做好一些相关的实验分析。
第五章总结了本课题中对遇到的问题得出的一些相关结论，并总结出自己的感想。
目录
摘要 I
Abstract II
第一章 绪论 1
1.1 课题研究的背景和意义 1
1.1.1 蒸汽釜控制的工艺流程 1
1.1.2 课题研究的背景及意义 1
1.2 课题的任务及解决方法 3
1.3 论文的结构 4
第二章 课题相关的理论基础 5
2.1 S7-300软件的简介 5
2.1.1 S7-300软件的概况 5
2.1.2 S7-300软件的特点 5
2.1.3 S7-300的基础知识 6
2.2 Wincc的简介 7
2.2.1 Wincc的概况 7
2.2.2 Wincc的绘图 8
2.2.3 Wincc的编辑 8
2.3 蒸汽反应釜的基本工作原理 9
2.3.1 蒸汽釜的介绍 9
2.3.2 蒸汽釜的一般结构 9
2.3.3 蒸汽釜的分类 10
第三章 蒸汽釜系统的基本原理 11 [来源：http://Doc163.com]
3.1 基本原理图 11
3.2 蒸汽釜 12
3.3 蒸汽釜自动开闭装置 12
3.4 蒸汽釜控制系统 14
3.5 蒸箱 16

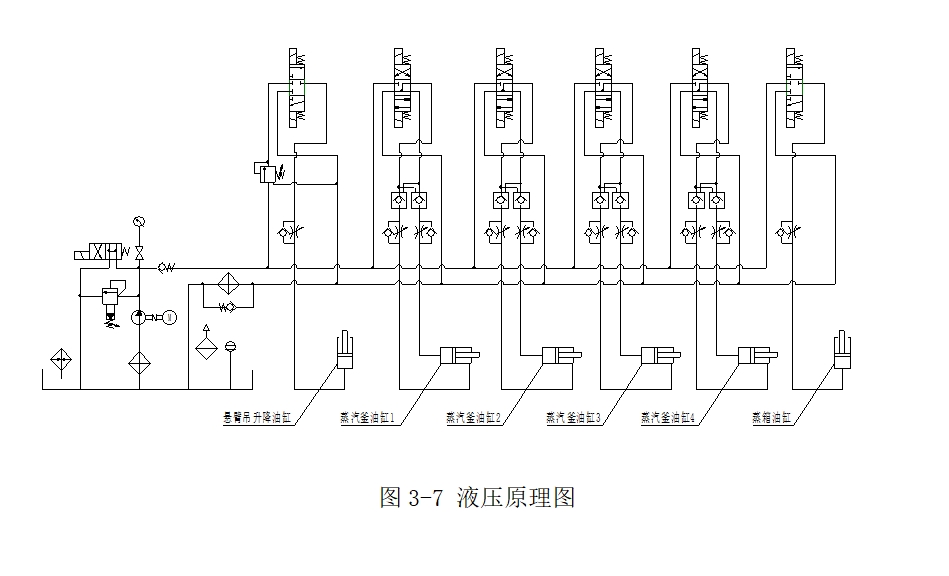

3.6 液压站 16
第四章 蒸汽倒药过程蒸汽釜控制系统的建立 18
4.1 电气原理图的绘制 18
4.2 蒸汽釜工作程序的设计 19
4.2.1 蒸汽通入顺序的程序设计 19
4.2.2 阀门的选型 23
4.2.3 报警装置的设计 25
4.2.4 弹药进空釜的程序设计 26
4.2.5 实验及分析 27
4.3 Wincc的界面设计 27
4.3.1 Wincc的界面画图 27
4.3.2 Wincc的编辑 28
4.3.3 实验及分析 28
4.4 结论 28
第五章 总结 30
参考文献 31
致 谢 33
附录 34
