基于PLC的家用榨汁机控制系统设计(含原理图,程序,梯形图)
基于PLC的家用榨汁机控制系统设计(含原理图,程序,梯形图)(开题报告,论文8700字,CAD原理图,西门子S7-200程序,梯形图)
摘 要
传统的榨汁机多采用的是继电器接触器控制系统，这种控制系统接线复杂，故障率高，维修不方便，控制功能单一，因此文中设计了一种基于PLC的家用榨汁机控制系统。首先根据榨汁机的结构以及工作原理了确定控制要求，然后分别对控制系统的硬件部分和软件部分进行设计，其中硬件设计包括PLC的选型、输入/输出端子地址分配和I/O接线图；软件设计包括控制流程图设计和梯形图程序设计。最终通过对控制系统的仿真与测试，验证了逻辑程序的正确性。该系统采用PLC为控制核心，使其接线更简单，故障率更低，维修更方便，控制更灵活，可靠性更高，榨汁机的工作效率更高，具有很强的实用意义。
关键词： PLC；家用榨汁机；硬件设计；软件设计
Abstract
The traditional juicer is the use of the relay contactor control system, the control system of complicated wiring, high failure rate, convenient maintenance, control of single function, so this paper designs a control system of domestic Juicer based on PLC. According to the structure and working principle of the juicer to determine the control requirements, then the control system hardware and software design, the hardware design includes the selection and input / output terminals to the PLC address allocation and I/O wiring diagram; software design including control flow diagram and ladder diagram design. Finally, through the simulation and test of the control system, the correctness of the logic program is verified. The system adopts PLC as the control core, which makes the wiring more simple, the failure rate is lower, the maintenance is more convenient, the control is more flexible, the reliability is higher, and the efficiency of the juicer is higher, and it has a strong practical significance. [版权所有：http://DOC163.com]
Key words：PLC；Household juicer; The hardware design;The software design
全论文分四章,各章的主要内容如下：
第一章，对介绍了本课题的来源和研究背景，分别对国内外市面上现有的家用榨汁机进行调研，总结本文的研究意义。
第二章，完成控制系统的整体控制方案设计。
第三章，完成控制系统的硬件方案设计，首先列举PLC的外围电器元件的选型，从电动机、调速选择器等多方面综合介绍，明确硬件系统的结构，给出PLC的外围I/O分配结果，并绘制系统的硬件原理图。
第四章，完成控制系统的软件设计，首先介绍PLC的编程环境，绘制榨汁机工作流程图，以流程图为基础编制梯形图程序。
最后，对全文进行总结，并提出今后的研究方向和设计中的不足和心得体会等。
[资料来源：Doc163.com]
目 录
1 绪 论 1
1.1 课题的研究背景和意义 1
1.2 国内外研究发展现状 1
1.3 本课题的研究内容 2
1.4 本课题的设计思路 2
2 家用榨汁机控制要求分析 3
2.1 榨汁机的工艺流程分析 3
2.2 榨汁机控制系统的要求 4
2.3 本章小结 5
3 控制系统的硬件设计 6
3.1 PLC的选型 6
3.2 其他硬件设备选型 6
3.2.1 驱动马达的选型 7
3.2.2 马达调速方案 7
3.2.3 压力开关和杯体位置检测开关 8
3.3 输入输出地址分配表 10
3.4 硬件原理图的设计 10
3.4.1 驱动电路接线图设计 10
3.4.2 PLC接线图设计 11
3.5 本章小结 12
4 控制系统的软件设计 12 [版权所有：http://DOC163.com]

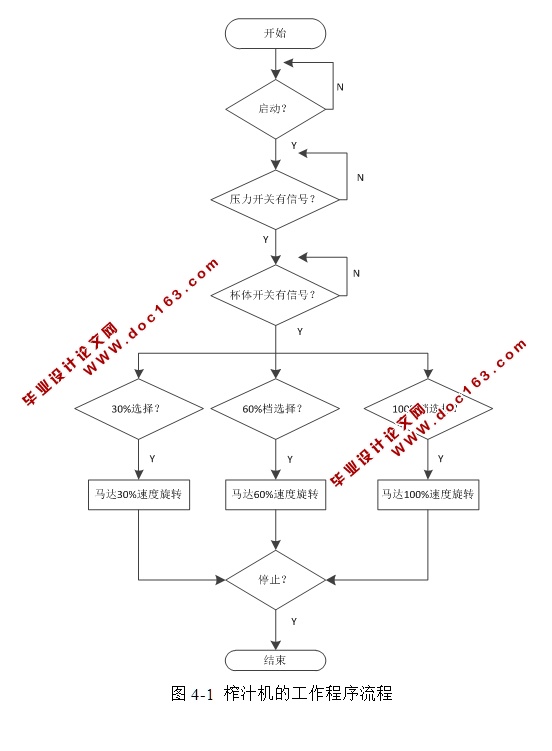

4.1 控制流程图设计 12

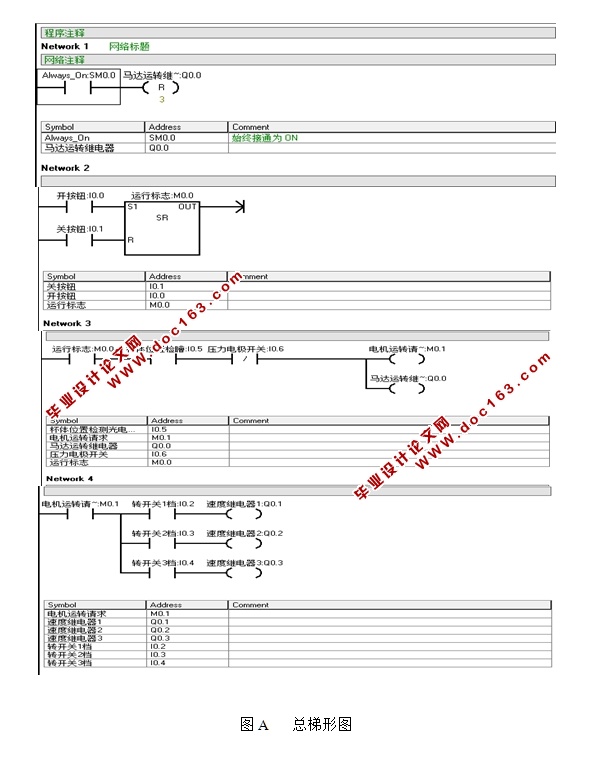

4.2 梯形图程序 13
4.3 本章小结 14
5 系统的调试和仿真 14
5.1 程序的导出 14
5.2 程序的仿真测试 14
6 结 论 15
参考文献 17
附录 18
致 谢 19 [资料来源：Doc163.com]
