摘 要
在我们的生活中广告无处不在，而现在在我们的城市当中灯广告特别多，而霓虹灯（彩灯）是户外广告中灯光类广告的主要形式之一，其一般都设置在城市的半空中，各大百货商场，商业街的知名品牌店，店面雨篷，街道的路灯，酒店等比较醒目的位置。它不仅在白天可以起到路牌广告、招牌广告的作用，而且夜晚更是五彩缤纷、形式各异，起到亮化城市夜景的作用。
对广告屏采用自动化控制时，因PLC具有可靠性高，抗干扰能力强，编程简单，使用方便，通用性好，组合灵活，功能完善，适应面广，体积小，功耗低，设计施工周期短等优点，所以选择用PLC来达到控制要求是明智的。本文就是介绍了基于PLC的广告牌设计，其主要设计内容是基于FX2N-48MR-001型号PLC来实现控制霓虹灯和流水灯的综合循环，而且主要运用了简单的比较指令与定时器指令相结合来达到控制要求。
关键词：广告屏，PLC，霓虹灯，逻辑控制，指令
ADVERTISEMENT HOLDS PLC-BASED HEAVY SECTION PROGRAMMING
ABSTRACT [资料来源：www.doc163.com]
Advertising screen is used widely in our everyday life of equipment; its control lighting system plays a vital role. The neon light (lantern) is a type of outdoor advertising in the light of the main forms of advertising, which are generally set in the city's mid-air, major department stores, well-known commercial street brand stores, shop awning, street lights, and hotel more prominent position. It can play not only in the daytime advertising signs, signs advertising the role, but the night is colorful, varied forms, has played the role of lighting the city night.
Using automatic control of the advertising screen, the result of PLC with high reliability, strong anti-interference ability, programming simple and easy to use, interchangeable, flexible combination, functional, wide adaptation, small size, low power consumption, design construction period and short, so I chose to use the PLC to control demand is wise. This article is introduced based on the design billboards PLC, the main design elements are based on Model FX2N-48MR-001 PLC to achieve control of neon lights and an integrated water cycle, and the use of a simple comparison of the major commands and a combination timer instructions meet control requirements. [来源：http://www.doc163.com]
KEY WORDS: Advertising screen，PLC，neon，logic control，comma
对大型广告屏实现控制,其具体要求如下:
1、广告屏有32根灯管，24个流水灯，每4个灯为一组。
2、该广告屏中间8个霓虹灯字亮灭的时序为第1字亮到第2字亮到第3字亮……第8字亮,时间间隔均为1S,8个霓虹灯字全亮后,显示10S,再反过来从第8子到第7字……第1字按顺序熄灭.全灭后,保持熄灭状态2S,再从第8字开始亮起,顺序点亮8-7…1,时间间隔为1S,全亮后显示20S.再从1-2…8顺序熄灭.全熄灭后,保持熄灭状态2S,再从头开始运行,周而复始。
3、广告屏四周的流水灯共24只,4个1组,共分6组,每组灯间隔1S向前移动一次,且I~VI每隔一组的灯点亮,即从I,III亮后II,IV亮后III,V亮后IV,VI亮…,移动一段时间后(如30S),再反过来移动,即从VI,IV亮后V,III亮后IV,II亮后III,I亮…,如此循环往复。
4、系统有单步\连续控制,有启动和停止按钮。
5、系统霓虹灯字,白帜灯的电压及供电电源均为220V。
[版权所有：http://DOC163.com]
目 录 [资料来源：http://Doc163.com]
前言 1
第1章 课题的提出 2
1.1 课题的提出 2
1.2 课题的要求 3
第2章 设计方案 5
总体设计方案与分析 5
第3章 广告屏控制系统 8

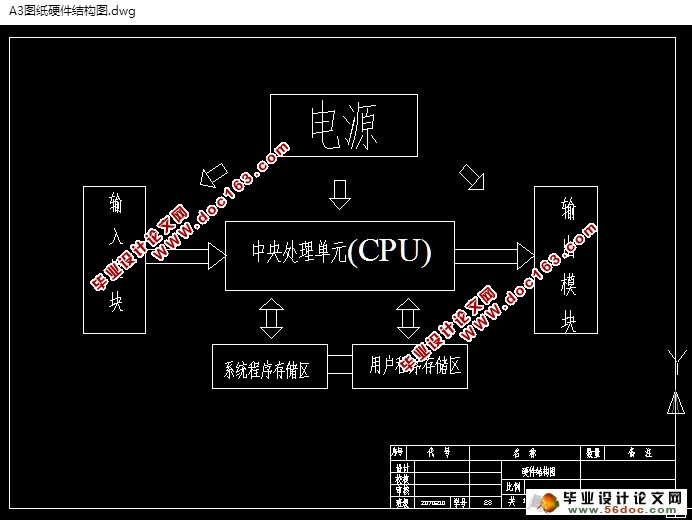

3.1 广告屏控制系统的选择 8

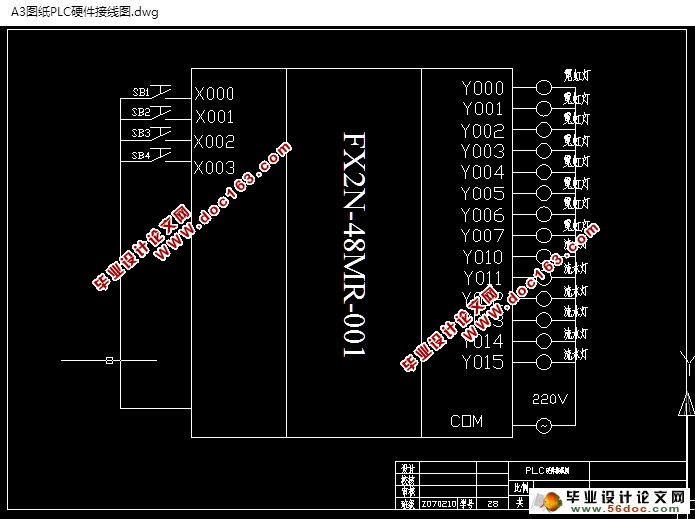

3.2 控制系统端子接线图 9
3.3控制系统时序图 10
3.4控制流程图 11

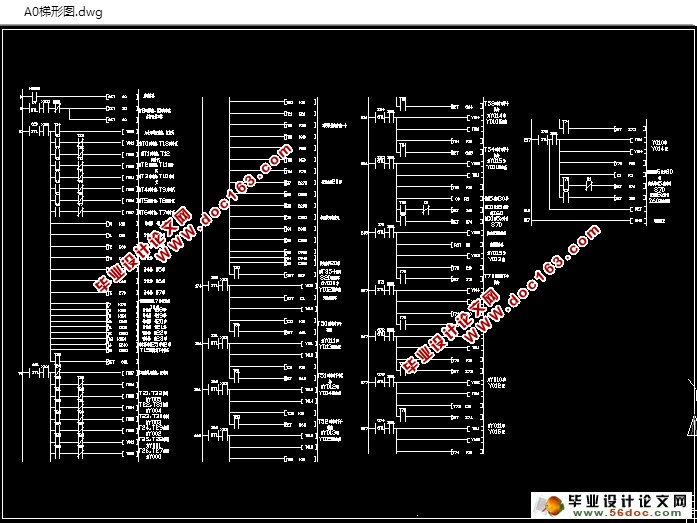

3.5 梯形图与指令表 13
第4章 程序运行原理说明 27
第5章 PLC的维护 28
5.1 PLC的维护 28
5.2 故障检测与分析 28
5.2.1 PLC的自检功能 29
5.2.2 故障分析与处理 29
5.3 备用电池的更换 30
结 论 31
谢 辞 32
参考文献 33
外文资料翻译 35 [资料来源：www.doc163.com]
