滚筒式城市道路栅栏清洗机设计(毕业论文说明书9000字,cad图纸9张)
摘 要:本设计是通过液压传动,电器控制来实现运动的。开篇分析了城市栅栏清扫机的集中常见方案,通过比较选定方案。对清洗机工作部分进行分析,并运用动力 学,机械原理等有关知识对某些重要零件做了准确的强度校核及设计整个机械实现运动的机构与零件各部分。其中对清洗系统、规避机构等做了较详细的分析,并做 了较简单的校核。
关键词:清洗滚筒;变速机构;规避机构;升降机构

Drum fence cleaning machine is designed for urban roads
Abstract:The design is to achieve movement through the hydraulic transmission, electrical control. Begins with analysis of the urban fence sweeper centralized common program by comparing the selected program. To analyze the working part of the washing machine, and some important parts to do the exact strength check and design the entire mechanical movement of bodies and parts of the various parts of the knowledge of the use of dynamics, and mechanical principles. Cleaning system, to avoid institutions, which do a more detailed analysis, and to do a simple check

[来源:http://Doc163.com]


Key words:Cleaning roller; speed change mechanism; circumvent institutions; lifting mechanism

3. 设计方案的确定:
3.1 整机方案的确定:

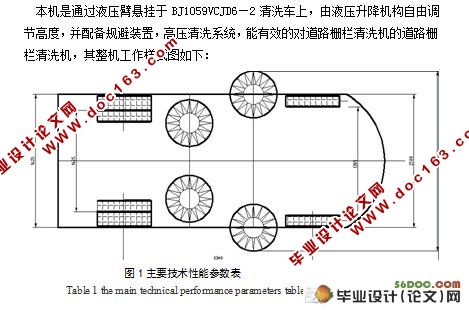

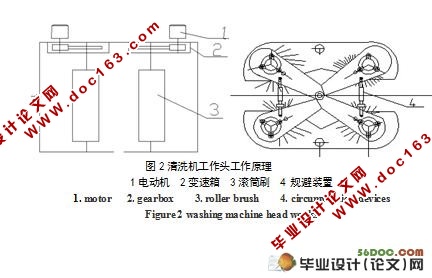

  本机是通过液压臂悬挂于BJ1059VCJD6—2清洗车上,由液压升降机构自由调节高度,并配备规避装置,高压清洗系统,能有效的对道路栅栏清洗机的道路栅栏清洗机,其整机工作样式图如下:

外形尺寸         70*120*160          最大清扫速度       5km/h
底盘型号        奥铃BJ1059VCDJ6—2   最大清扫能力         500mh
副发动机型号    五十铃柴油机           不锈钢水箱容积       800L [资料来源:Doc163.com]
最高行驶速度    95km/h                 垃圾箱底部型式       平底
最 大清扫宽度    1.5m                   满载最大质量         5200kg
[版权所有:http://DOC163.com]

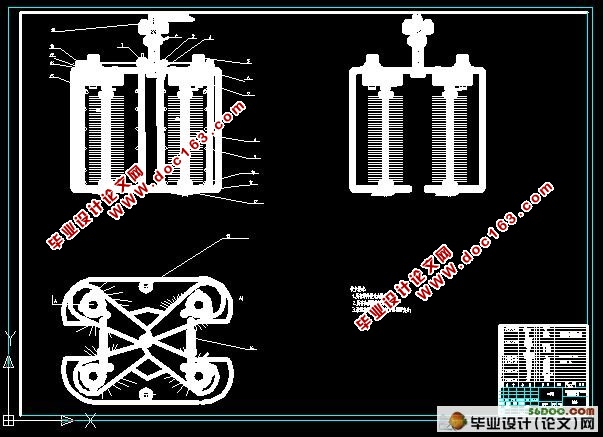

3.1.1整机特点
(1).采用液压式悬挂式侧前置栅栏清洗机工作头中置四盘刷—后置吸嘴并在吸嘴内设置卧扫的扫,吸工作装置总体结构配置形式,并具体有清晰效率高,清洗宽度大,清扫速度高,扫净度等优点。
(2).各部分清扫独立或联动工作。
(3).清扫具有自动避让保护功能和自动复位功能,滚筒转速可根据各种不同清扫工况调速选择度高,中,低三档。
(4).液压系统有副发动机取力和汽车动力分别控制,方便使用和维修;
(5).洒水系统通过本身的废水回收系统能有效克服清洗作业时产生二次污染;
(6).液压式系统通过采用叠加式电磁换向阀向阀组高度集中而成。
(7).控制开关集中安装在驾驶室内,所以电控操作可以在驾驶室内完成。
