资料介绍:

混凝土搅拌车搅拌实验系统仿真设计(cad图,UG三维图,solidwork)☆(含任务书,开题报告,论文说明书14000字,外文翻译,cad图纸,UG三维图,solidwork图)
摘要:混凝土搅拌运输车是用于解决商品混凝土运输的运输工具。它兼有载运和搅拌混凝土的双重功能,可在运送混凝土的同时对其进行搅拌或搅动,因此能在保证输送的混凝土质量的同时适当延长运距(或运送时间)。所以大力发展商品混凝土和搅拌运输车有明显的社会效益和适用价值。而我国混凝土运输车起步较晚,到70年代才开始试生产。目前,搅拌运输车的理论研究及生产在我省及整个西北地区均处于空白。因此搅拌运输车的理论研究及开发势在必行。搅拌运输车的搅拌筒之所以具有搅拌和卸料的功能,主要是因为拌筒内部特有的两条连续螺旋叶片在工作时形成螺旋运动,从而推动混凝土沿搅拌筒轴向和切向产生复合运动的结果。因此两条叶片的螺旋曲线的形式及结构直接影响搅拌筒的工作性能。本论文基于物料在螺旋叶片上的搅拌出料机理对螺旋叶片的工作原理、主要技术参数进行理论分析和计算,同时对前锥段、后锥段的螺旋叶片进行展开设计;对拌筒进行几何设计。搅拌筒既是搅拌运输车运输混凝土的装载容器,又是搅拌混凝土的工作装置。几何设计是搅拌筒结构设计的基础,它包括几何容积计算、外形尺寸的确定、搅拌筒有效容积及满载时重心位置计算。为使混凝土搅拌运输车的搅拌装置系列化,以满足用户要求,借用计算机程序语言对其进行设计。基于功率键合图的建模方法,利用大型软件Matlab的仿真工具箱Simulink,对混凝土搅拌运输车液压系统进行设计分析,同时建立系统动态仿真模型,用此来模拟液压系统工作过程,更好地反映系统中各输出变量随输入变量的变化关系。尤其是对辅助泵调节斜盘角度系统、变量主泵控制系统及恒速控制系统进行详细的分析,为液压系统的进一步优化设计提供有益的借鉴。 [资料来源:http://Doc163.com]
关键词:混凝土搅拌运输车  拌筒  液压系统  功率键合图  几何设计
数学模型  螺旋叶片  动态特性  展开  仿真

Design of the Structure of the Truck Mixer and Digital Simulation of its Hydraulic System
Abstract:The truck mixer is a vehicle for transportation concrete. It is fulfilled two actions,conveying concrete and mixing concrete. These actions not only ensure the quality of the concrete, but also make the conveying distance longer. But in the northwest area of our country, research on the field of the truck mixer is little. So the truck mixer must be developed strongly in order to meet the need of the rising concrete market. Three important parts are studied in this thesis. Firstly, the helix-vanes of the truck mixer are designed following the principles of the flowing state of the concrete on the helix-vane. Secondly, the drum of the truck mixer is designed base on its working characteristic. Thirdly, with the widely used soft ware package SIMULINK the mathematic models of the hydraulic system driving the truck mixer are established on the found of the theory and method of power bond graph. The dynamic characteristics of the hydraulic system are simulated numerically, and some significant results are presented. [版权所有:http://DOC163.com]

Key words:Truck Mixer    Drum    Spread    Hydraulic System
            Mathematic Models    Structure Design     Helix-vanes
            Power Bond Graph    Dynamic Characteristics    Simulation

研究目的
通过对搅拌叶片的设计分析,找出搅拌叶片的薄弱环节,对搅拌叶片进行改进,延长搅拌叶片的使用寿命、提高出料速度、降低出料残余率、降低生产成本,达到更好的搅拌出料效果。

毕 业设计(论文)使用的原始资料(数据)及设计技术要求:
(1)搅拌罐体后锥长A=1036mm,后锥小端直径 1715mm;中圆长B=1566mm,直径 2305mm;前锥长C=1673mm,前锥小端直径 1103mm
(2)正转速度为14~18r/min;

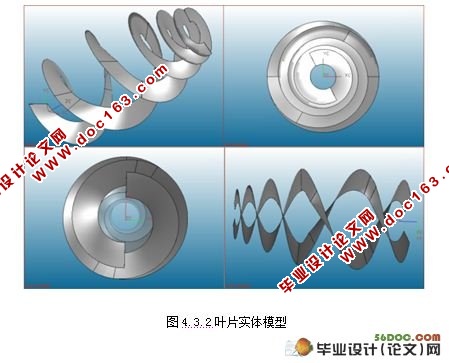

(3)搅拌叶片分为三段,母线为对数螺旋线


[版权所有:http://DOC163.com]
