普通钻床改造为多轴钻床

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:


中文摘要
本设计是关于普通钻床改造为多轴钻床的设计。普通钻床为单轴机床,但安装上多轴箱就会成为多轴的钻床,改造成多轴钻床后,能大大地缩短加工时间,提高生产效率。因此本设计的重点是多轴箱的设计,设计内容包括齿轮分布与选用、轴的设计、多轴箱的选用、导向装置设计等。 [版权所有:http://DOC163.com]

关键词: 多轴钻床;生产效率;多轴箱 [资料来源:http://www.doc163.com]

Abstract
The design is about reconstructing the ordinary drill to a multiple drill. The ordinary drill is a single drill. It will improve its productive efficiency, shorten its processing time if assembled a multiple spindle case on. That so calls a multiple drill. Hereby, the keystone of this design paper is how to design a multiple spindle heads. The design subjects include the selection and distribution of gear wheel, the design of spindle, and the guiding equipment and selection of the multiple spindle heads, etc. [来源:http://www.doc163.com]

Key words: multiple drill; productive efficiency; multiple spindle heads

多轴加工应用
据统计,一般在车间中普通机床的平均切削时间很少超过全部工作时间的15%。其余时间是看图、装卸工件、调换刀具、操作机床、测量 以及清除铁屑等等。使用数控机床虽然能提高85%,但购置费用大。某些情况下,即使生产率高,但加工相同的零件,其成本不一定比普通机床低。故必须更多地缩短加工时间。不同的加工方法有不同的特点,就钻削加工而言,多轴加工是一种通过少量投资来提高生产率的有效措施。

多轴加工优势
虽然不可调式多轴头在自动线中早有应用,但只局限于大批量生产。即使采用可调式多轴头扩大了使用范围,仍然远不能满足批量小、孔型复杂的要求。尤其随着工业的发展,大型复杂的多轴加工更是引人注目。例如原子能发电站中大型冷凝器水冷壁管板有15000个ψ20孔,若以摇臂钻床加工,单单钻孔与锪沉头孔就要842.5小时,另外还要划线工时151.1小时。但若以数控八轴落地钻床加工,钻锪孔只要171.6小时,划线也简单,只要1.9小时。因此,利用数控控制的二个坐标轴,使刀具正确地对准加工位置,结合多轴加工不但可以扩大加工范围,而且在提高精度的基础上还能大大地提高工效,迅速地制造出原来不易加工的零件。有人分析大型高速柴油机30种箱形与杆形零件的2000多个钻孔操作中,有40%可以在自动更换主轴箱机床中用二轴、三轴或四轴多轴头加工,平均可减少20%的加工时间。1975年法国巴黎机床展览会也反映了多轴加工的使用愈来愈多这一趋势。

[来源:http://Doc163.com]



生产任务
在一批铸铁连接件上有同一个面上有多个孔加工。在普通立式钻床上进行孔加工,通常是一个孔一个孔的钻削,生产效率低,用非标设备,即组合机床加工,生产效率高,但设备投资大。
但把一批普通立式普通单轴钻床改造为立式多轴钻床,改造后的多轴钻床,可以同时完成多个孔的钻、扩、铰、等工序。







目      录
目录………………………………………………………………………………………………………1
中文摘要…………………………………………………………………………………………………2
ABSTRACT…………………………………………………………………………………………………2
第1章  绪纶……………………………………………………………………………………………3
1. 1多轴加工应…………………………………………………………………………………3
[资料来源:www.doc163.com]

1. 2多轴加工的设备……………………………………………………………………………4
1. 3多轴加工的趋势……………………………………………………………………………5
第2章   普通钻床改为多轴钻床……………………………………………………………………6
2. 1生产任务……………………………………………………………………………………6

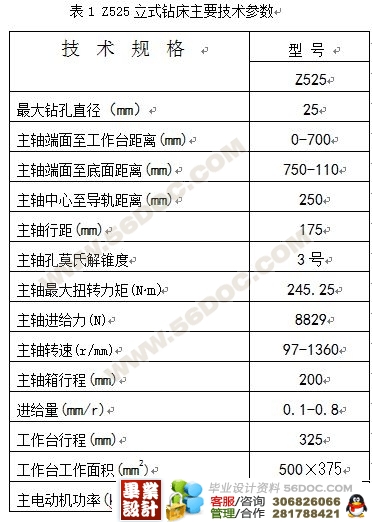

2.2普通立式钻的选型……………………………………………………………………………6
第3章   多轴齿轮传动箱的设计………………………………………………………………………7
    3.1设计前的准备…………………………………………………………………………………7
第4章  多轴箱的结构设计与零部件图的绘制………………………………………14
    4.1箱盖、箱体和中间板结构…………………………………………………………………14

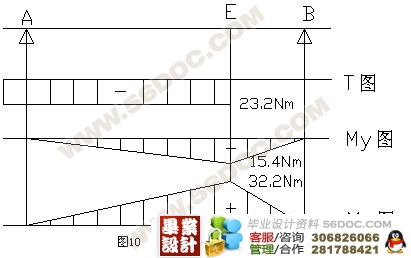

    4.2多轴箱轴的设计...................... .......... .......... ....................................14
    4.3轴坐标计算………………………………………………………………………30

[资料来源:http://www.doc163.com]


第5章   导向装置的设计…………………………………………………………………31
第6章   接杆刀具…………………………………………………………………………31
外文文献………………………………………………………………………………………………31
总结………………………………………………………………………………………36
鸣谢……………………………………………………………………………………………………37
参考文献………………………………………………………………………………………………37 [资料来源:www.doc163.com]
