基于单片机的点阵LED显示系统的设计与制作

基于单片机的点阵LED显示系统的设计与制作(含任务书,开题报告,文献综述,外文翻译,毕业论文11000字)
摘要  LED显示屏由于其亮度高、作电压低、功耗小、小型化、寿命长、耐冲击和性能稳定等本身具有的优点，从而在当今社会受到广泛重视而得到迅速发展。本文设计了一款基于STC89C52单片机的点阵LED汉字显示系统。该系统利用低成本的单片机系统实现汉字的移动功能。显示采用模块化设计，在负载范围内，只需要通过简单的级联就可以对显示屏进行扩展，是一种成本低廉的汉字显示方案。
关键词  点阵LED  显示系统  单片机

Design of matrix LED display system based on MCU
Abstract  LED display because of its high brightness, low working voltage, small power consumption, small, long life, impact resistance and stable performance itself has the advantages, thereby in today's society has received widespread attention and rapid development.This paper introduces the design of a single chip microcomputer based on STC89C52LED dot matrix Chinese characters display system.The system uses low cost system of SCM to realize the movement function of Chinese characters. Display modular design, in the load range, only need a simple cascade can expand on the screen, [资料来源：https://www.doc163.com]
Key words  matrix LED  display system  MCU

设计框图及介绍

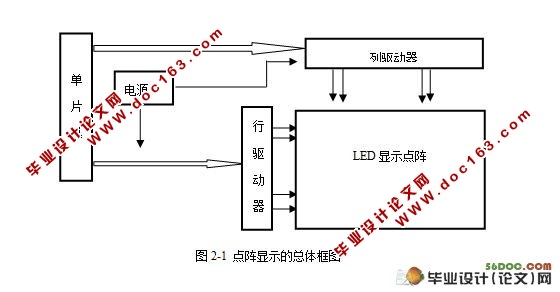

      LED点阵总体框图如图1-1所示，点阵电路一般可以分成显示驱动电路、微机本身的硬件、控制信号电路三部分。控制电路包括一个51MCU和一些外围电路。在整个电路中这个控制电路部分是控制核心，负责控制所有电路和相应程序的运行、与PC机的串行通讯以及给屏体电路部分发送命令。点阵显示屏体、以及它的行和列的各个驱动电路。由于两部分的电路在制板时可以放到一起，所以可以将其字库放到控制电路部分使用串行通讯方式来与屏体电路部分进行数据和命令的传送。

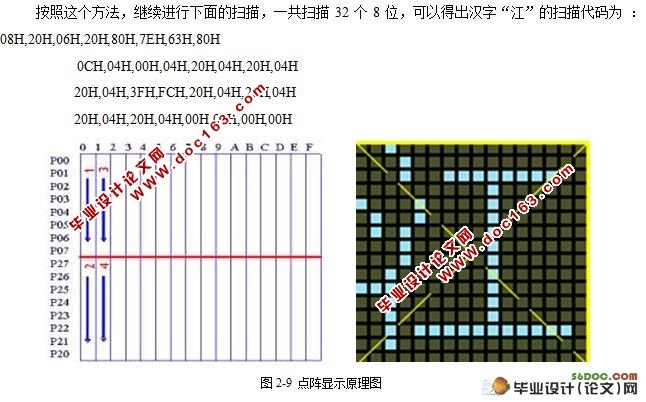

此显示电路使用扫描方式来进行显示时，每行都有一个行驱动器，每行的同名列共同使用一个列驱动器。由行译码器给出的行选通信号，从第一行开始，按顺序对每一行进行扫描。另一方而，根据每一列锁存的数据，来确定相应的列驱动器有没有将电源的另一端与这一列接通。接通的那一列，就在该行该列点亮相应的LED；没有接通的列对应的LED熄灭。可通过扫描输出口的控制实现颜色的转换。
