基于单片机控制的变频恒压供水系统的设计(新品)
摘要
本设计阐述了基于单片机控制的恒压供水系统的应用背景﹑意义，介绍了该系统的工作原理﹑控制策略，分析了典型的基于单片机控制的恒压供水系统的控制方案,阐述了应用该恒压供水系统的经济效益。本次设计是通过管网水压的变化，自动调节某台水泵的转速和泵组水泵的投入及退出，使管网主干管出口端的水压保持在设定的压力范围（350KPa～400KPa），并满足用户的用水需求，使整个系统始终保持高效节能的最佳状态。本设计主要进行了硬件电路设计和软件系统设计，其中硬件设计包括检测系统设计、控制系统设计、控制系统设计，软件设计包括主程序设计、多路选择开关程序设计、数据采集程序设计、键盘读写设计。
关键词：恒压供水；变频器 ；单片机；
Abstract
This design elaborates revivification of a constant pressure water supply system, the application of the background, introduce the system works and control strategies, and analyze typical revivification of a constant pressure water systems of control scheme, the application of the water supply system is a constant pressure of economic performance. The design is forced through the manifold, automatically regulate a pump revs and pump water into and out of the group, The manifold backbone of the export side of the pressure maintained in a constant the set value and satisfy users of water, the whole system needs to maintain efficient energy best The carefully planned and designed to have a high degree of automation, accurate and easy operation. extensive scope, the status of a constant pressure water supply system.
Key words: Single chip computer; frequency changed to adjust rev; water supply of constant pressure
变频调速恒压供水系统工作原理
变频调速供水系统是通过变频调速来改变水泵的转速从而改变水泵工作点来达到调节供水流量的目的。水泵在实际运行时的工作点取决于水泵性能、管路水力损失以及所需实际扬程，这三种因素任一项发生变化，水泵的运行工况都会发生变化因此水泵工况点的确定和工况调节与这三者密切相关。
本次设计的主题是设计一个为小区供水的基于单片机控制的恒压供水系统，本次设计采用变频调速运行方式，系统可根据实际设定水压自动调节水泵电机的转速或加减泵，使供水系统管网中的压力保持在给定值，以求最大限度的节能、节水、节地、节资，并使系统处于可靠运行的状态。
[资料来源：Doc163.com]
目录 23000字
摘要 II
关键词 III
Abstract III
第1章 绪论 - 1 -
1.1课题的意义及应用背景 - 1 -
1.2 变频恒压供水系统的优势 - 2 -
1.2.1 传统的供水方式 - 2 -
1.3 恒压供水系统的功能特点及发展 - 3 -
1.4恒压供水系统的适用范围 - 4 -
第2章 变频调速恒压供水系统工作原理 - 6 -
2.1 系统工作过程 - 6 -
2.1.1 恒压供水的控制目的 - 6 -

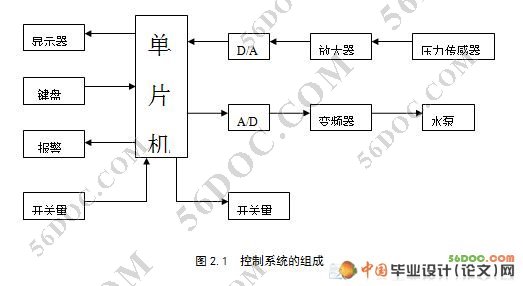

2.1.2 基于单片机控制的恒压供水系统的组成及基本工作原理 - 6 -
2.1.3恒压供水的控制要求 - 7 -
2.2变频调速的基本原理 - 8 -
2.3变频调速恒压供水工况分析与能耗机理分析 - 11 -
2.3.1管路水力损失及性能曲线 - 11 -
2.3.2水泵变频调速节能分析 - 12 -
2.3.3调速范围的确定 - 13 -
第3章 硬件设计 - 14 -
3.1多路选择开关设计 - 14 -
3.1.1 MAX333的引脚说明 - 15 -

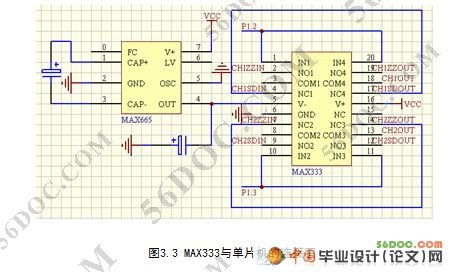

3.1.2 MAX333与单片机的连接 - 16 -
3.2 单片机的选择及介绍 - 17 -
3.2.1其主要特点 - 17 -

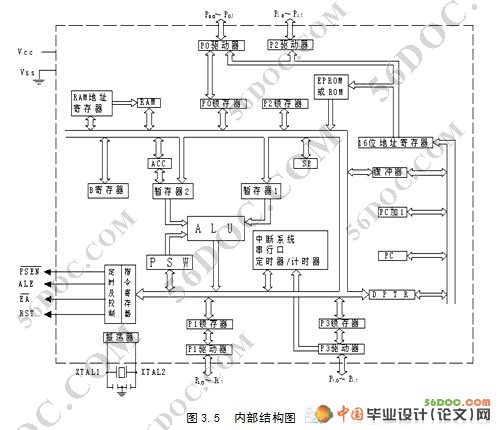

3.2.2 管脚说明 - 17 -
3.3 A/D转换器的选择及电路设计 - 20 -
3.4 D/A转换器的选择及电路设计 - 23 -
3.5 压力显示电路的设计 - 25 -
3.6 变频器 - 26 -
3.6.1变频器的基本结构 - 26 -
3.6.2变频器的分类及控制方式 - 28 -
3.6.3变频调速的特点及分析 - 29 -
3.6.4恒压供水的变频应用方式 - 29 -
3.6.5 PID控制原理 - 30 -
3.6.6变频器的选型及其与单片机的连接： - 30 -
3.7 压力传感器的选择及放大电路 - 32 -
3.8 键盘输入接口电路的设计 - 33 -
3.8.1 电路原理和器件选择 - 34 -
3.8.2 地址分配和连接 - 34 -
3.8.3 功能简介 - 35 -
3.9报警处理设计 - 35 -
第4章 软件设计 - 37 -

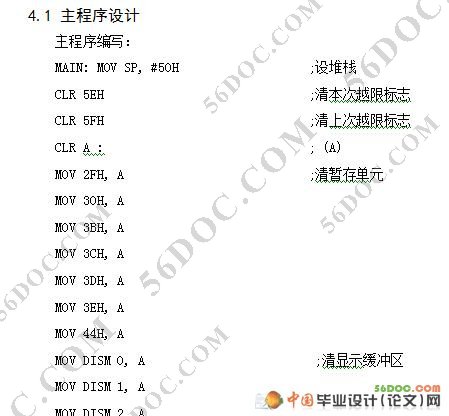

4.1 主程序设计 - 37 -
4.2 数据采集程序 - 38 -
4.3 多路选择开关程序设计 - 40 -
4.4 键盘的读写程序 - 42 -
总结 - 44 -
参考文献 - 45 -
致谢 - 46 -
