工程概况
党委办公楼施工图设计,框架结构,建筑面积约4000m2,层数为4层 。主要功能:大、小办公室、小型会议室、中型会议室、大型多功能会议、室卫生间等 。
设计时要考虑动静分区、交通便捷顺畅、采光、通风、防火等内容,同时必须满足现行相关规范要求。

工程设计原始资料
1、冬季主导风向东北风,平均风速2.6m/s,夏季主导风向东南风,平均风速2.6m/s,最大风速23.7m/s。
2、常年地下水位低于-1.3m,水质对混凝土没有侵蚀作用。
3、最大积雪厚度0.32m,基本雪压S0=0.4KN/㎡, 基本风压ω0=0.4KN/㎡,土壤最大冻结深度0.09m。
4、抗震设防烈度7度,设计地震分组第一组,设计基本地震加速度值为0.10g。

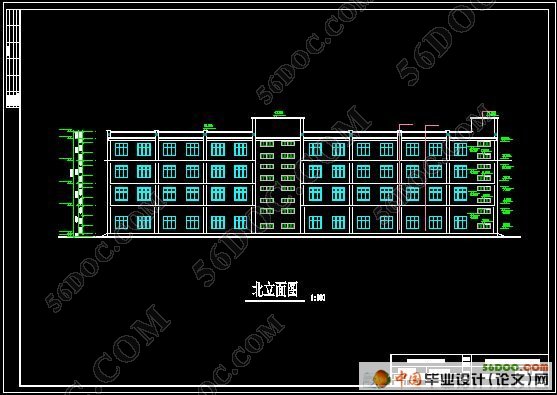

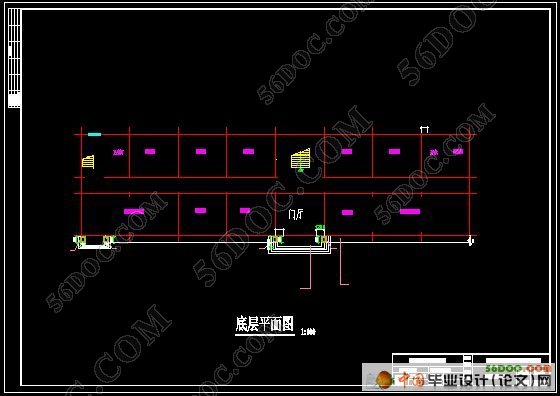

本次毕业设计分建筑设计和结构设计两部分,建筑设计包括建筑总平面图、建筑平面图、剖面图、立面图及建筑构造详图;结构设计包括上部结构设计、基础设计以及楼梯、楼板设计。本次设计采用结构软件PKPM进行复核,图纸全部用计算机绘制,说明书全部用计算机打印。
本设计说明书主要包括设计任务书、建筑设计(包括总平面图、平面图、立面图、剖面图等)、中英文摘要、框架结构设计、基础设计以及其它附属构件设计,其中基本上包含了设计的全部过程。 [资料来源:www.doc163.com]
  [资料来源:http://doc163.com]

四层框架结构党委办公楼的设计
四层框架结构党委办公楼的设计
四层框架结构党委办公楼的设计
四层框架结构党委办公楼的设计


目录    30000字
2  建筑设计说明    2
2.1 工程概况    2

[版权所有:http://DOC163.com]


2.2  工程设计依据    2
2.2.1  工程设计原始资料    2
2.2.2  规范    2
2.3  建筑设计的目的和要求    2
2.4.1  建筑总平面设计    3
2.5  建筑平面设计    4
2.5.1  主要使用房间的设计    4
2.5.2  辅助使用房间的设计    6
2.5.3    交通联系部分的设计    7
2.6  建筑剖面设计:    8
2.6.1  房间的剖面形状    9
2.6.2  房间各部分高度的确定    9
2.6.3  房屋的层数确定    10
2.7  建筑体型和立面的设计    10
2.7.1  影响体型和立面的因素    10
2.7.2  体型设计    10
2.8  构造设计    10
2.8.1  影响建筑构造设计的因素    11
2.8.2  建筑构造设计的原则:    11 [资料来源:http://www.doc163.com]
2.8.3  墙体和基础设计    11
2.8.4  楼地面设计    11
2.8.5  屋顶设计    12
2.9  其它设计    13
2.9.1  散水设计    13
2.9.3  女儿墙设计    13
3    结构设计说明    14
钢筋混凝土框架结构广泛应用于电子、轻工、食品、化工等多层厂房和住宅、办公、商业、旅馆等民用建筑。这种结构体系的优点是建筑平面布置灵活,能获得较大的使用空间,建筑立面容易处理,可以适应不同房间造型。    14
3.1  结构体系的选择    14
3.1.1  框架结构组成    14
3.1.2  框架结构种类    14
3.1.3  框架结构布置    14
2  结构类型    15
3  框架结构设计计算    16
3.1梁柱截面、梁跨度及柱高确定    16
3.1.1初估截面尺寸    16
3.1.2梁的计算跨度    17 [资料来源:Doc163.com]
3.1.3柱的高度    17
3.2 荷载的均布恒载    17
3.2.1屋面的恒载    17
3.2.2屋面的活载    18
3.2.3楼面的均布恒载    18
3.2.4楼面均布活荷载    18
3.2.5梁柱的自重    18
3.2.6 墙体、门窗自重的计算    19
3.2.7各层荷载组合    20
3.3水平地震力作用下框架的侧移验算    20
3.3.1横梁的线刚度    20
3.3.2横向框架柱的线刚度及侧移刚度D值    21
3.3.3横向框架自震周期    22
3.3.4横向地震作用计算    22
3.3.5横向框架多遇水平地震作用下的抗震变形验算    23
3.3.6纵向框架柱的线刚度及侧移刚度D值    24
3.3.7纵向框架自震周期    24
3.3.8纵向地震作用计算    25
3.3.9纵向框架多遇水平地震作用下的抗震变形验算    26
3.4 水平地震作用下横向框架的内力分析    27 [来源:http://Doc163.com]
3.4.1框架柱端剪力及弯矩计算    27
3.4.2梁端弯矩、剪力及柱轴力计算    28
3.5.1计算单元的选择确定    30
3.5.2荷载计算    30
3.5.3用力距二次分配法计算框架弯距    33
3.5.4梁端剪力及柱轴力的计算    39
3.6 风荷载作用下框架的内力分析    40
3.7 内力组合    41
3.7.1框架梁内力组合    41
3.7.2 框架柱内力组合    46
3.8 截面设计    47
3.8.1承载力抗力调整系数    47
3.8.2横向框架梁截面设计    48
3.8.3 柱截面设计    56
3.8.4框架梁柱节点核心节点设计    64
3.8.5 构造要求    64
4 现浇板设计    70
4.1设计荷载    71
4.2四边支承板的内力及截面配筋计算(按弹性理论)    71
4.2.1区格A    71
4.2.2区格B    72 [资料来源:Doc163.com]
4.2.3 区格C    73

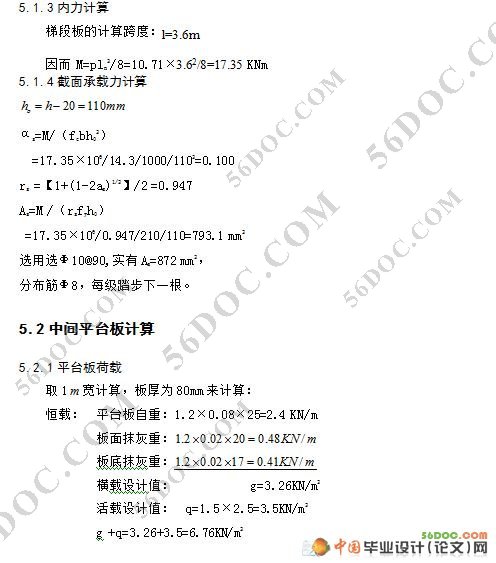

5  楼梯设计    74
5.1楼梯段板设计    74
5.1.1板厚确定    74
5.1.2荷载计算    75
5.1.3内力计算    76
5.1.4截面承载力计算    76
5.2中间平台板计算    76
5.2.1平台板荷载    76
5.2.2内力计算    76
5.2.3截面承载力计算    76
5.3平台梁计算    77
5.3.1荷载计算    77
5.3.2截面设计    77
6    基础设计    78
6.1 A柱独立基础设计    79
6.1.1地基承载力设计值    79
6.1.2截面形式、尺寸数据    79
6.1.3地荷载数据    80
6.1.4轴心荷载作用下地基承载力验算    80
6.1.5偏心荷载作用下地基承载力验算    81
6.1.6基础抗冲切验算    81 [资料来源:http://www.doc163.com]
6.1.7基础受压验算    82
6.1.8 受弯计算结果    82
6.2  B柱联合基础设计    84
6.2.1纵向配筋    85
6.2.2横向配筋    85 [资料来源:Doc163.com]
