四层三跨3000平米扬州某中学综合办公楼设计(含建筑图结构图)

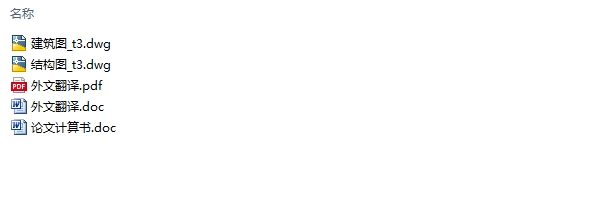

四层三跨3000平米扬州某中学综合办公楼设计(含建筑图结构图)(外文翻译,论文计算书13000字,CAD建筑图10张,CAD结构图14张)
摘要
毕业设计是专业课教学的综合实践性教学环节，是对大学四年来所学内容的复习和巩固。本设计主要是进行了结构方案中横向框架2轴框架的设计。在确定框架布局之后，进行了层间荷载代表值的计算，利用顶点位移法求出自震周期下的结构弯矩、剪力、以及轴力。然后计算竖向荷载，包括恒载、活载和雪载，在这些荷载作用下结构的内力，找出最不利的组合，然后选出最安全的计算结果配筋并绘图。此外还进行了室内楼梯、楼盖以及基础的设计，并将手算结果与电算结果进行校核、分析。
关键词：建筑设计 框架结构 钢筋混凝土 PKPM

Abstract
Graduation design is a comprehensive practical teaching of specialized course teaching, the contents of the review for four years. This design is mainly the design of transverse frame structure scheme of axis2  framework. In determining the distribution framework, the weight of each floor is calculated, using the vertex from the displacement method for moment, shear, and the earthquake cycle under axial force. Then calculate vertical load, including dead load, live load and snow load, internal forces in the structure of these loads, find the most unfavorable combination, and then select the calculation results the most secure and reinforcement drawings. In addition to the interior design of the stairs, floor and foundation, and will hand count the results of computer check, analysis results. [资料来源：http://www.doc163.com]
Key words ：Architectural design  Frames structure   Reinforced concrete     PKPM

本设计为实际应用课题，工程位于江苏省扬州市邗江区，为扬州某高级中学综合办公楼设计（方案2）。建筑场地长宽约长47m 宽20m，建筑面积约3000m2，底层层高3.9m，其余层层高均为3.6m，室内外高差0.45m。本工程建筑层数为四层，结构形式为3跨的钢筋混凝土框架结构。详见建筑图纸。条件具体如下：
1、气象资料
1）基本风压
2）基本雪压值
2、水文地质资料
   （1）场地条件：场地平整，根据地层的沉积特点和物理力学特性自上而下可划分为三层，各土层描述如下：
1）层：素填土，灰褐色，主要成分是粉质粘土，该土层普遍分布。
2）粉质粘土，褐色，褐黄色，该土层普遍分布。
3）粉质粘土，棕黄色，坚硬。
  （2）基础型式及持力层：本工程采用桩基础，基础持力层位于第二层粉质粘土，地基承载力特征值fak=220kPa。
   （3）本工程地下水埋深为10m左右，地下水对钢筋混凝土结构不具有侵蚀性。
（4）建筑场地类别：Ⅲ类（特征周期为0.4s）。
3、抗震设防烈度 [来源：http://Doc163.com]
抗震设防烈度7度，基本地震加速度值为0.15g。


目    录

第一章   结构选型与布置    6
1.1工程已知条件    6
1.2结构选型    6
1.3结构布置    7
第二章    确定计算简图    8
2.1确定计算简图    8
2.2梁柱截面的初步确定    9
2.3确定材料强度等级    9
2.4荷载计算    9
2.4.1屋面横梁竖向线荷载标准值    9
2.4.2楼面横梁竖向线荷载标准值    10
2.4.3屋面框架节点集中荷载标准值    11
2.4.4楼面框架节点集中荷载标准值    12
2.4.5风荷载计算    13
2.4.6地震作用    14
第三章   框架内力计算    19
3.1恒载作用下的框架内力    19
3.2活载作用下的框架内力    26
3.3风荷载作用下的位移、内力计算    32
3.4地震作用下横向框架的内力计算    35
第四章   框架内力组合    44
第五章    框架梁柱截面设计    56
第六章    楼梯结构计算设计    68
6.1梯段板计算    68
6.2休息平台板计算    69
6.3梯段梁计算    70
第七章  现浇楼面板设计    72
7.1跨中最大弯矩    72
7.2求支座中点最大弯矩    73
7.3 A区格    74
7.4 B区格    75
第八章  基础设计    78
8.1荷载计算    78
8.2确定地基面积    78
8.3基础结构设计    81
第八章  PKPM电算图    85
结语    107
致谢    108
参考文献    109
