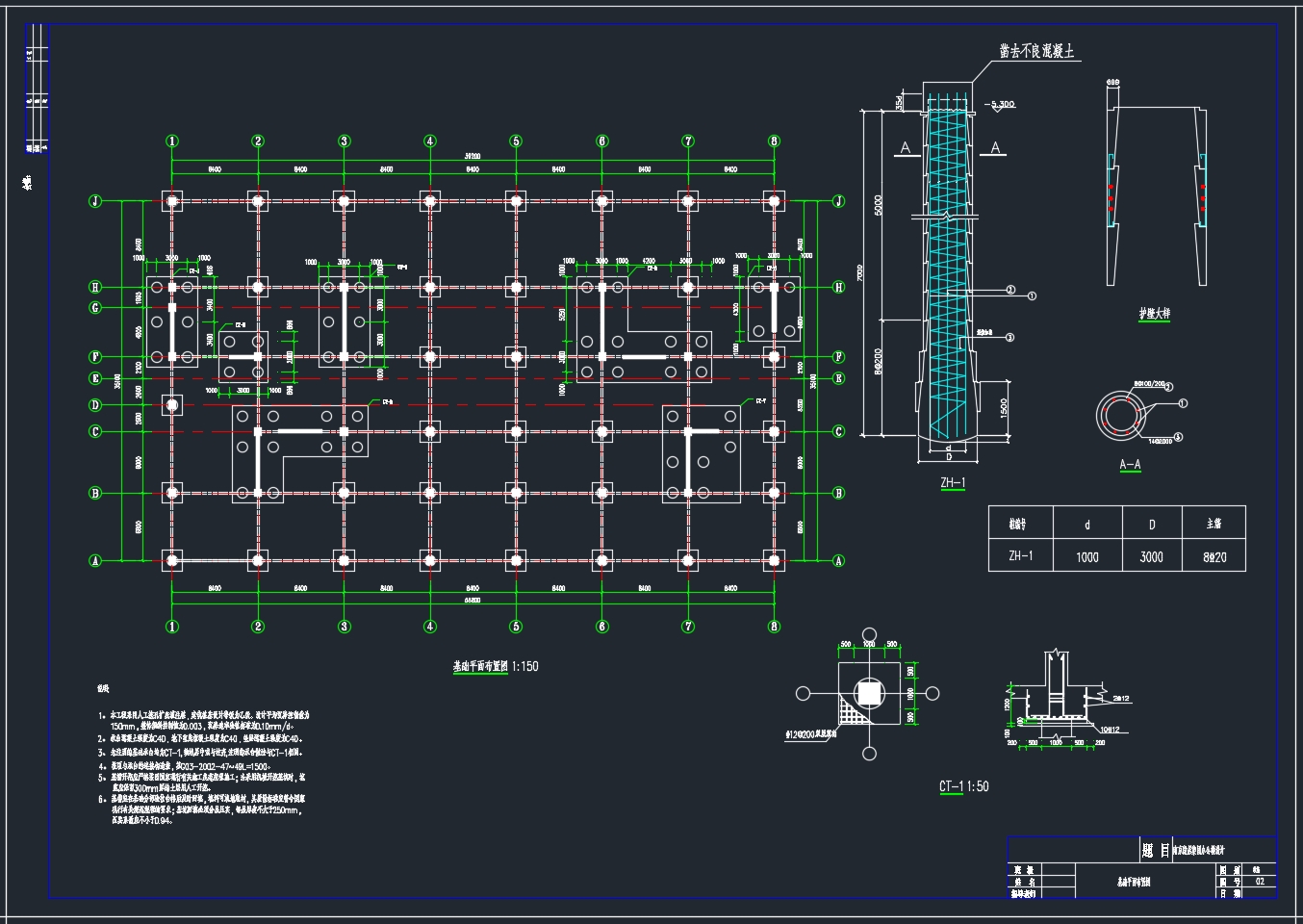

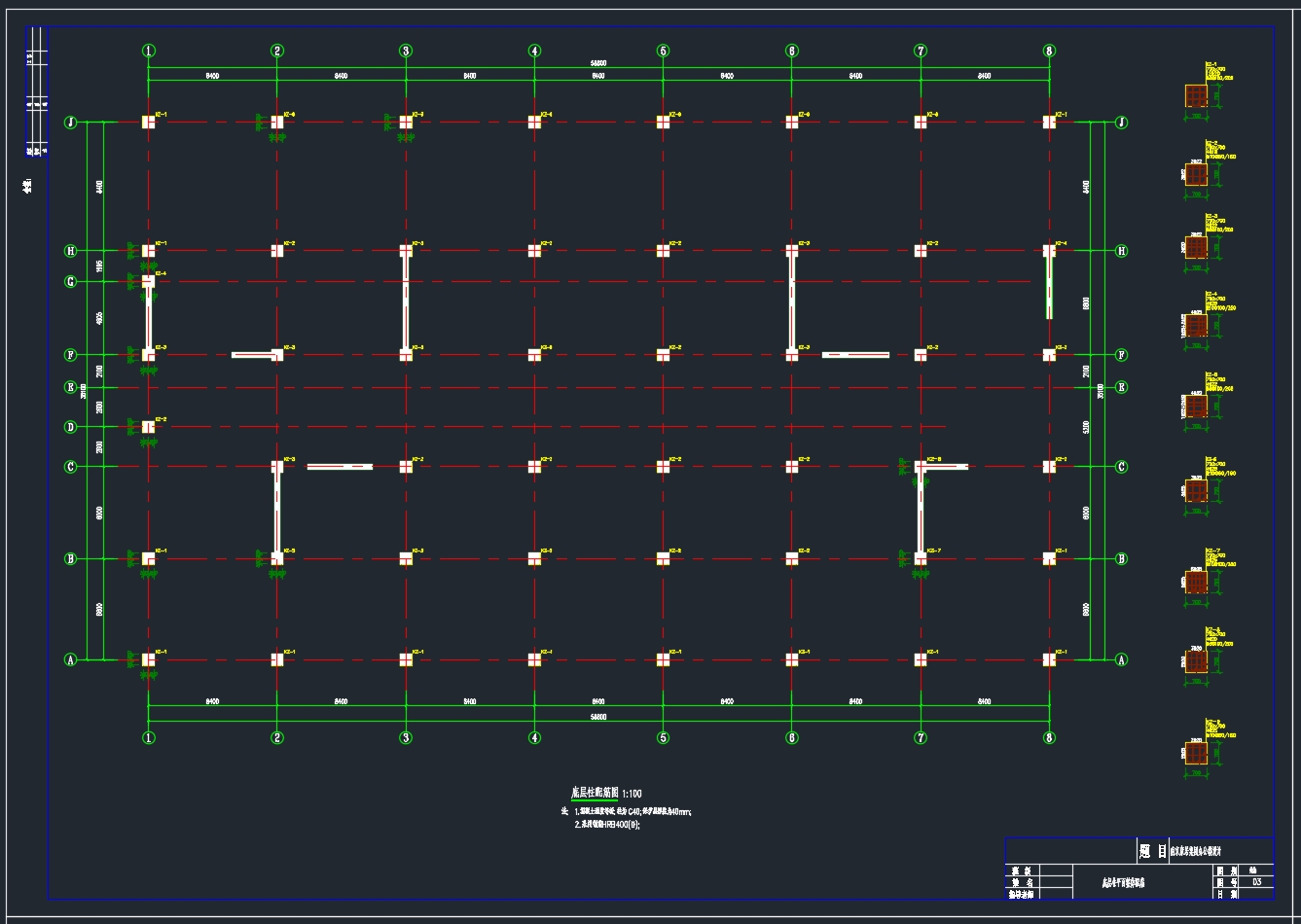

十层南京某集团办公楼框架—剪力墙结构设计(含CAD结构图)

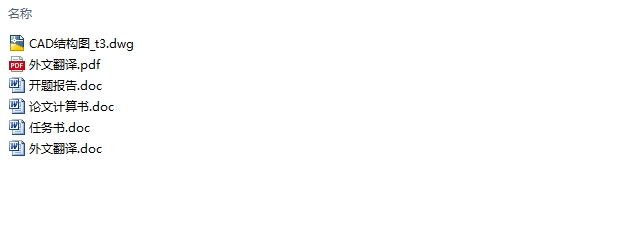

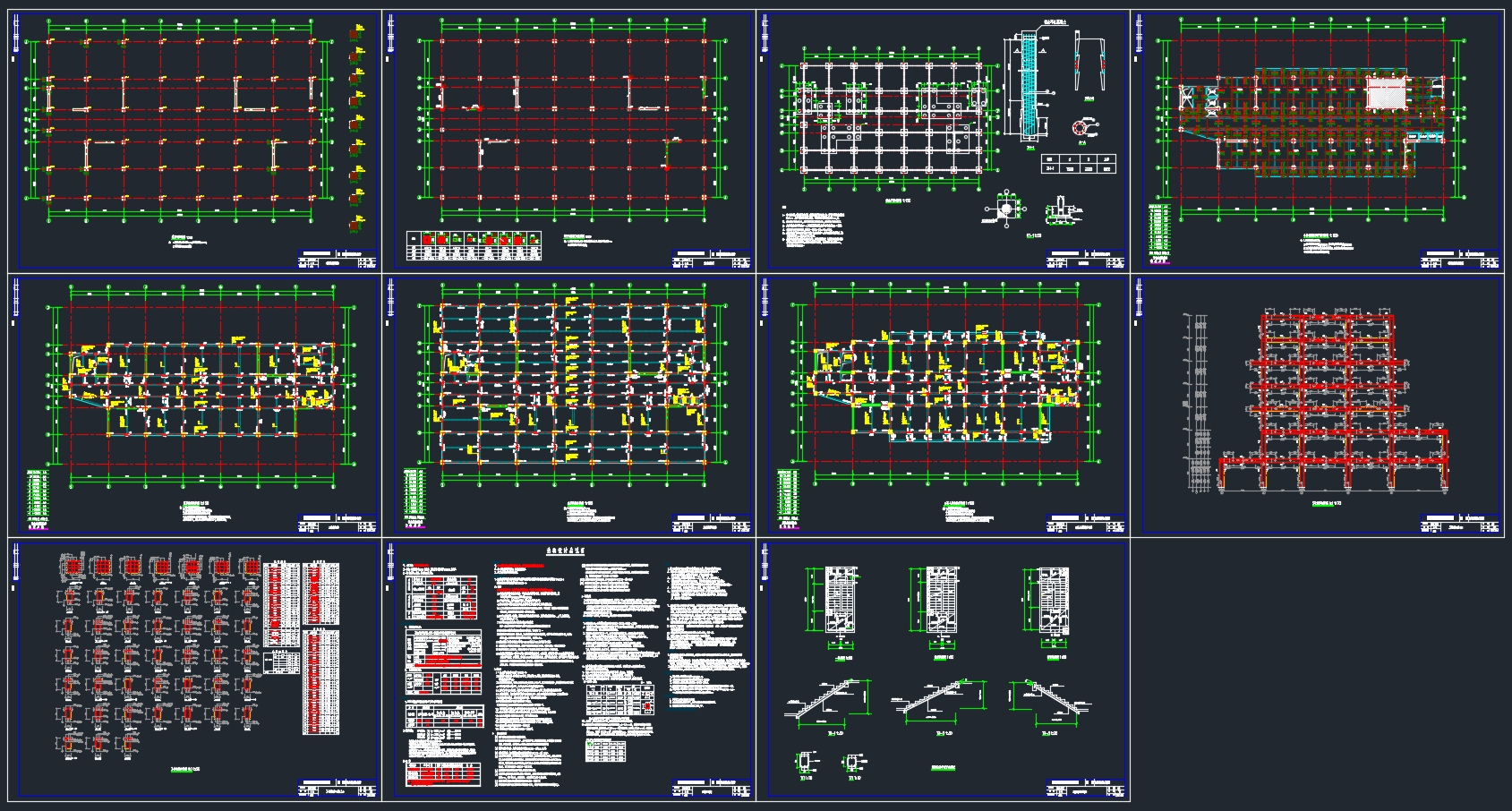

十层南京某集团办公楼框架—剪力墙结构设计(含CAD结构图)(任务书,开题报告,外文翻译,论文计算书36000字,CAD结构图10张)
摘  要
本毕业设计题目为实际工程应用课题，位于南京市，该工程为钢筋混凝土框架—剪力墙结构体系。该建筑总高度为36.9m，地上十层。建筑一层层高4.5米，标准层3.6米，，建筑标准层面积1233.6㎡，地上总建筑面积14308.22㎡。抗震设防烈度为7度，设计基本地震加速度值为0.15g，设计地震分组为第一组，属于Ⅱ类场地土。
关键词： 抗震   剪力墙   高层建筑   截面设计

The General Situation of the Engineering
Abstract
The graduation project is practical application issues，this engineering located in Nanjing,The project is a reinforced concrete frame - shear wall structure. Housing 36.9 m total height of 11 layers. The building layers of high standards of 3.6m. The floor using frame - shear wall structure. In order to improve the overall seismic performance, all the works are cast slab column.
The engineering seismic intensity of 7 degrees, the basic design earthquake acceleration is 0.15g, design earthquake grouped into the first group. No soil liquefaction project site, which belongs to the class Ⅱ site soil.

[版权所有：http://DOC163.com]

Keywords:  seismic shear wall   high-rise building   section design

1.1 工程地点及工程概况
本毕业设计题目为实际工程应用课题，位于江苏省南京市，该工程为钢筋混凝土框架—剪力墙结构体系。该办公楼为10层，建筑一层层高4.5米,标准层层高3.6米，标准层面积为1233.6㎡，建筑总面积为14308.22㎡。抗震设防烈度为7度，设计基本地震加速度值为0.15g，设计地震分组为第一组。工程场地无液化土层，属于Ⅱ类场地土。工程的平面图见附图。
1.2 气象资料
1. 基本风压：0.45kN/m2
2. 基本雪压：0.55kN/m2
1.3 工程地质资料
1、本工程场地较平坦，根据地质钻探，该场地土质较均匀。
3、地下水位较高，在天然地面以下1.5~2.0米处，无侵蚀性。
4、场地无液化土层，属于Ⅱ类场地土。
详细地质勘查情况见本任务书附录资料。


[来源：http://www.doc163.com]

[资料来源：www.doc163.com]
目录
第一章 设计资料    1
1.1 工程地点及工程概况    1
1.2 气象资料    1
1.3 工程地质资料    1
详细地质勘查情况见本任务书附录资料。    1
1.4 结构和基础的安全等级    1
1.5 荷载取值    1
第二章 结构布置及初选截面尺寸    3
2.1 框架柱截面尺寸初选    3
2.2 框架梁截面尺寸的初选    4
2.3 填充墙截面初选    4
2.4 剪力墙截面初选    4
2.5 板截面尺寸初选    5
第三章  各层重力荷载计算    6
3.1  荷载标准值计算    6
1.恒载    6
屋面恒载    6
楼面恒载    6
卫生间恒载    6
墙体    7
门窗    8
2.活载    8
3.2 各层重力荷载计算    9 [资料来源：http://www.doc163.com]
第四章 剪力墙、框架及连梁刚度计算    22
4.1 柱线刚度计算    22
表4-1柱线刚度    22
4.2 梁柱刚度计算（见下表）    22
4.3 柱侧移刚度计算    22
4.4 剪力墙等效刚度EIeq    29
4.5 连梁约束刚度     31
4.6 主体结构刚度特征值    32
第五章 水平地震作用效应分析    33
5.1 水平地震荷载计算    33
5.2 总水平地震作用    33
5.3 各楼层质点的水平地震作用    33
第六章  框架-剪力墙协同工作计算    35
6.1框架-剪力墙协同工作计算简图    35
6.2 结构 值及荷载类型计算    35
6.3 内力计算    36
6.4 位移计算    38
第七章 水平地震作用下结构内力计算    40
7.1 连梁内力计算    40
7.2 剪力墙内力计算    42

7.3 框架梁、柱内力计算    44
（4）框架柱节点弯矩分配    45
7.4 框架柱轴力与框架剪力计算    45
第八章 竖向荷载作用下框架内力分析    52
8.1框架内力计算（以4轴横向框架为例）    52
8.2框架弯矩计算    59
第九章 框架梁柱内力组合    97
9.1梁内力组合(见下表)    97
9.2柱内力组合(见下表)    97
第十章 剪力墙连梁内力组合    115
10.1剪力墙1在竖向荷载下内力计算    115
10.2剪力墙内力组合    118
10.3连梁内力组合    119
第十一章 截面设计与配筋计算    120
11.1框架梁（正、斜）截面设计（抗震等级二级）    120
(1)正截面受弯承载力计算    120
(2)斜截面抗剪承载力计算    130
11.2框架柱（正、斜）截面设计（抗震等级二级）    134
柱正截面设计    134 [来源：http://Doc163.com]
斜截面设计    142
11.3剪力墙截面设计    152
11.4连梁截面设计    154
第十二章 楼梯设计    156
12.1 梯段板设计    156
12.2 平台板的荷载    156
12.3 平台梁设计    157
第十三章 楼板设计    159
13.1 荷载设计值    159
13.2 计算跨度    159
13.3 弯矩计算    159
13.4 截面设计    160
第十四章  桩基设计    161
14.1 框架柱桩基设计    161
14.2 剪力墙桩基设计    163
14.3 地下室底板    166
第十五章 电算结果    167 [来源：http://Doc163.com]
