六层5400平米南京市某实验幼儿园设计(含建筑图结构图)

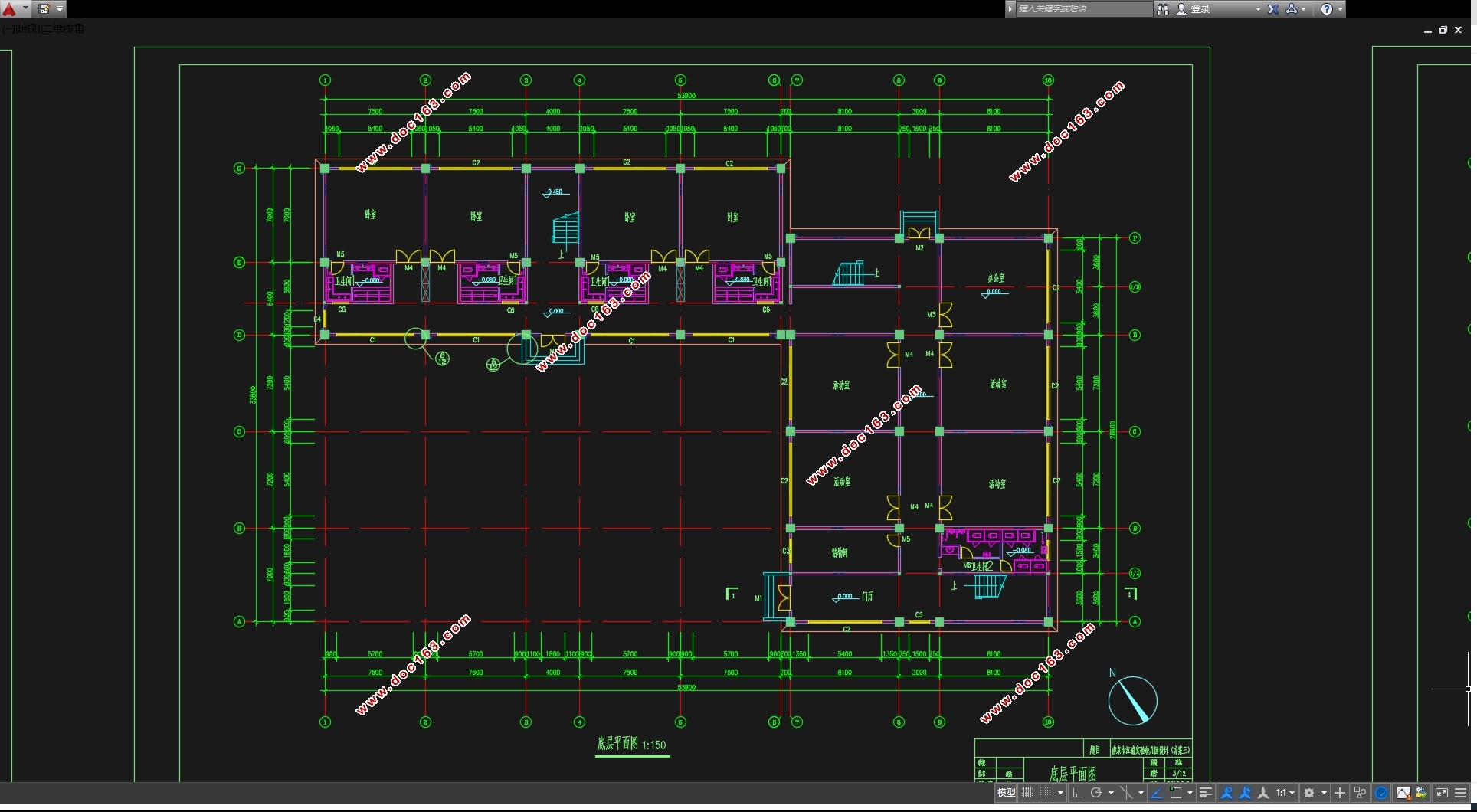

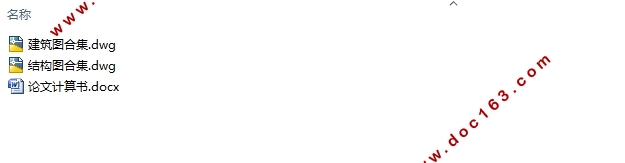

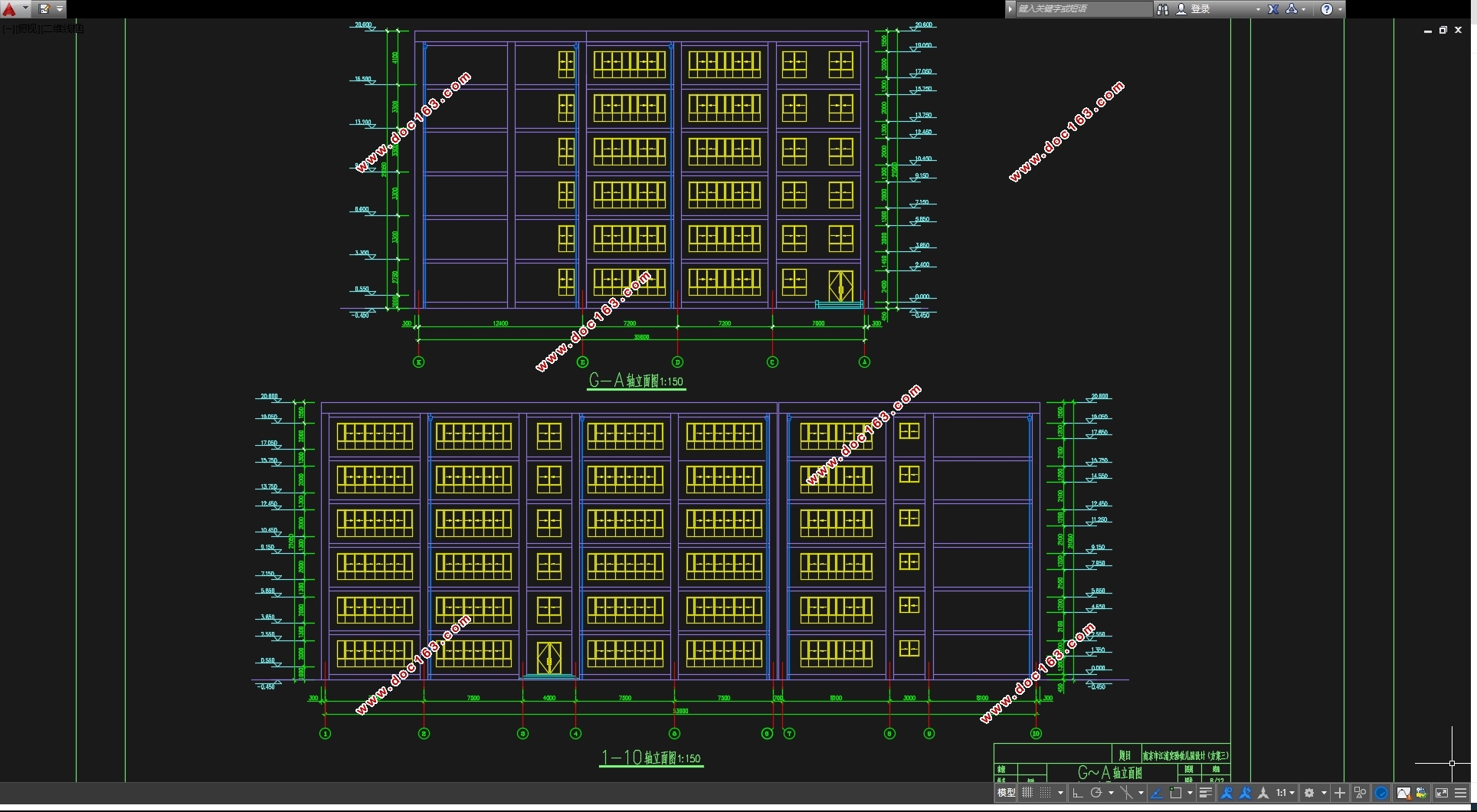

六层5400平米南京市某实验幼儿园设计(含建筑图结构图)(论文计算书18000字,CAD建筑图10张,CAD结构图10张)
摘  要
据建筑方案图，本工程结构为六层现浇钢筋混凝土多层框架结构。设计使用年限为50年；结构安全等级为二级；抗震设防烈度为7度；设计基本地震加速度值为0.10g；框架的抗震等级为二级；采用独立基础，地基基础设计等级丙级；建筑室内外高差450mm，室外标高即为现有自然地面标高。
根据建筑设计和结构承重、抗震方面的要求以及场地地质条件，合理地进行结构选型和结构整体布置，确定各种结构构件的尺寸，选取一榀主要横向结构框架进行结构设计计算，用计算结构力学程序对该榀结构框架进行电算与手算结果进行对比分析；完成楼梯设计和基础设计；用PKPM软件对整栋框架结构进行PKPM电算；绘制出相关建筑和结构施工图。
通过本模拟设计，可使学生综合土木工程专业各课程的知识，了解建筑设计方法，熟悉结构设计与分析过程。
关键词：六层；钢筋混凝土；框架结构；独立基础
 
Design of Jiangpu Experimental Kindergarten in Nanjing
Abstract
According to the construction plan map, the project structure for the six multi-cast reinforced concrete frame structure. Design life of 50 years; structural safety class II; seismic intensity of 7 degrees; basic design earthquake acceleration value of 0.10g; seismic level framework for secondary; construction; using an independent foundation, foundation design grade C indoor and outdoor height 450mm, outdoor existing is natural ground level elevation . [资料来源：http://www.doc163.com]
According to architectural design and structural loading, seismic requirements and site geological conditions, a reasonable structural selection and the overall layout of the structure to determine the dimensions of various structural components, Select a transverse specimens of the main structural framework for structural design calculations. Select a transverse specimens of the main structural framework for structural design calculations. Computational Structural Mechanics program with structural framework of the specimens of Computing and hand-calculated results were compared, complete staircase design and foundation design. PKPM software used throughout the frame structure PKPM Computing. Mapping out the architectural and structural drawings.
Through this simulation designed to allow students' comprehensive knowledge of the various programs in Civil Engineering, understanding approach to building design, familiar  with structural design and analysis process.
KeyWords:  six floor; reinforced concrete; frame structure; independent foundation

[资料来源：www.doc163.com]

 
本工程为实际应用课题，地点在南京，为幼儿园设计。结构为六层钢筋混凝土框架，层高为3.3m，面积5400m2。
1.1.1气象资料
基本风压：0.40kN/m2  ，地面粗糙度为B类；
基本雪压：0.65kN/m2
1.1.2工程地质资料
抗震设防烈度为7度,设计基本地震加速度值为0.10g，属抗震设计地震分组第一组；场地土类别为Ⅱ类。根据工程地质勘测报告，给出各土层的物理力学性质指标平均值见附表。稳定地下水位位于地表下1.8m，对混凝土无侵蚀性。
1.1.3施工技术条件：本工程由建筑工程公司承建，设备齐全，技术良好。
1.1.4材料供应：三材及一般材料能按计划及时供应。


目录
第一章  设计资料及要求    1
1.1工程概况    1
1.2设计内容和要求    2
第二章  确定计算简图    3
2.1 确定计算简图    3
2.2梁柱截面尺寸    3
2.3材料强度等级    3
2.4荷载计算    4
2.5风荷载    9
2.6地震作用    10
第三章  框架内力计算    15
3.1恒载作用下的框架内力    15 [资料来源：Doc163.com]
3.2活载作用下框架内力(活载满跨布置)    24
3.3风荷载作用下内力计算    30
3.4地震作用下横向框架的内力计算    36
第四章  内力组合    46
第五章 框架梁柱截面设计    52
第六章  楼梯结构计算设计    61
6.1梯段计算    62
6.2休息平台板1计算    62
6.3梯段梁TL1计算    63
第七章 现浇楼面板计算    65
7.1求支座中点最大弯矩    66
7.2区格（A区格）    66
7.3区格（G区格）    67
第八章 基础设计    70
8.1荷载计算    70
8.2确定基底面积    70
8.3地基变形验算    74
8. 4基础结构设计（C30）    74
第九章  软件分析结果与手算结果比较    78
参考文献    87
致  谢    88
