四层3600平米徐州某科技园办公楼设计(含建筑图结构图)

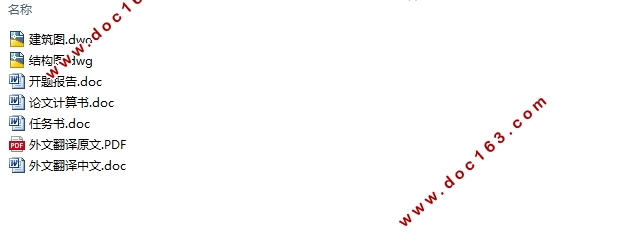

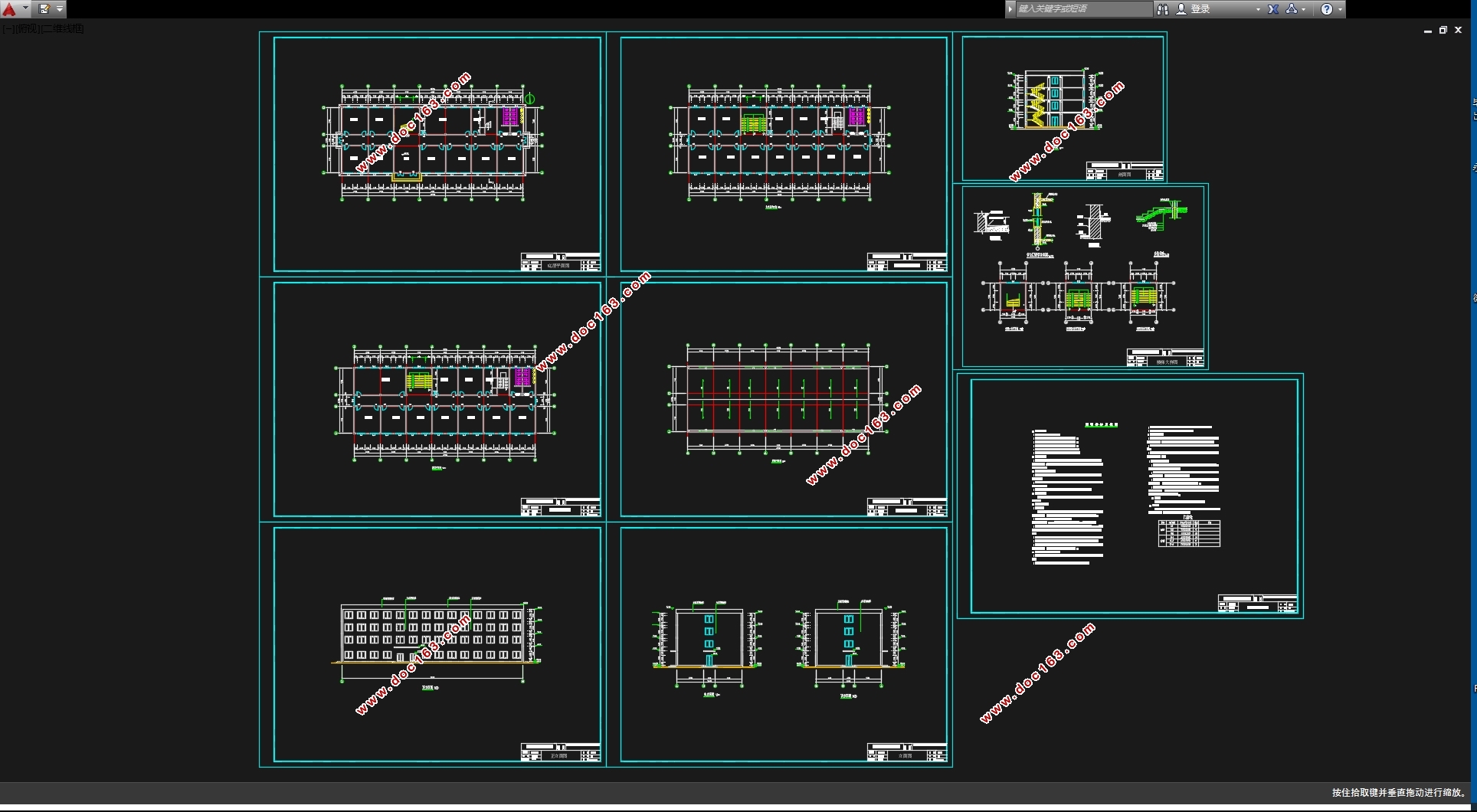

四层3600平米徐州某科技园办公楼设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书15000字,CAD建筑图9张,CAD结构图10张)
1  工程概况
1、工程概况
本毕业设计题目为实际工程应用课题。本工程位于江苏省徐州市，为办公楼。实际工程的建筑层数为4层，建筑平面长宽约48m×18m，底层层高4.0m，其它层3.3m。结构形式为3跨框架结构。建筑结构安全等级为二级，设计使用年限为50年；建筑场地类别为Ⅰ类，地基基础设计等级为丙级；抗震设防烈度为7度(基本地震加速度为 0.10 g)，设计地震分组为第二组。
2、设计资料
（1）气象资料
   基本风压值：0.35kN/m2
   基本雪压：0.35kN/m2
（2）工程地质资料
a、本工程场地较平坦，废弃建筑已拆除，场地平整后室外绝对标高16.8m。
b、根据地质钻探，该场地天然地面下厚0.8m～1.2m为杂填土，其下为粘土层，黄褐色、可塑，厚8m，承载力标准值fk=200 kPa，压缩模量7.4MPa，下面为岩层。
c、建议以粘土层作为持力层，采用浅基础。
d、地下水位在天然地面下2.5米处，无侵蚀性。
