四层3600平米合肥某广场办公楼设计(含建筑图结构图)

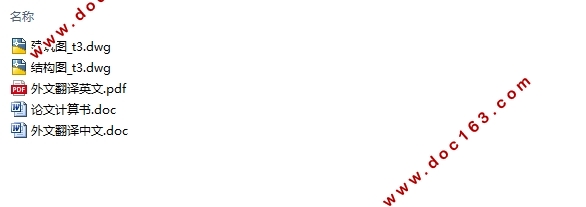

四层3600平米合肥某广场办公楼设计(含建筑图结构图)(外文翻译,论文计算书9000字,CAD建筑图9张,CAD结构图10张)
摘  要
本工程为合肥广场办公3号楼设计，总建筑面积3600 m2，其合理设计使用年限为50年。本计算书是设计其中的大学学生活动中心，采用钢筋混凝土框架结构设计体系，方案三为3跨四层对称结构（7.8m+3.0 m+7.8m），每层纵向布置6个7.6m的开间，设计层高为3.6m。
本工程结构设计采用多层钢筋混凝土框架结构，基本步骤为：结构计算简图的确定；荷载计算；内力分析；内力组合；梁、柱截面配筋、板的设计、楼梯的设计、基础的设计以及结构施工图的绘制等。其中，内力计算考虑以下四种荷载作用，即恒荷载、活荷载、风荷载以及地震作用；柱、板的设计采用弹性理论；梁的设计采用塑性理论；楼梯选用板式楼梯；基础选用十字交叉条形基础。在进行截面抗震设计时，遵循了强剪弱弯，强柱弱梁，强节点弱构件的设计原则，且满足构造要求。
关键词 框架结构；地震作用；内力；设计；配筋

ABSTRACT
This project is designed for the A building of the employee apartment of the Electronic Science Park in Shuyang, with a total construction area of 3600reasonable design life of 50 years. This book is designed to calculate which university student activity center, the use of reinforced concrete frame structure design system, programs across five three three symmetrical structure (7.8m +3.0 m +7.8m), each arranged longitudinally 104.5 m of bay design storey is 3.6m. [资料来源：http://www.doc163.com]
Reinforced concrete frame structure is adopted in this engineering. The design includes determination of structure calculating diagram; calculation of load; analysis of internal force; combination of internal force; reinforcement for beams and columns; the design of slab, stair and basement; the drawing of structural working plan. Dead load, live load, wind load and earthquake action are considered. The design of beams is based on plastic analysis. Slab stair and strip foundation are selected in this design. In the seismic design, the design principle of “strong column and weak beam, strong shear and weak bending, strong joint week member” is obeyed. And the cross-section can meet the demand of construction.
Key Words： frame；action of earthquake；internal force；design；reinforcement

本设计为实际应用课题，工程位于安徽省合肥市，为合肥广场办公3号楼设计。建筑场地长宽约长47m 宽19m，建筑面积约3600m2，层高均为3.6m，室内外高差0.45m。
1.1 设计标高
室内设计标高±0.000，室内外高差450 。

[资料来源：Doc163.com]

1.2 气象资料
基本风压：0.4  ；主导风向：冬季：西北，夏季：东南。
1.3 工程地质与水文地质资料
地基承载力特征值fak=260 kPa，土层类型为粉质粘土，Ⅱ类建筑场地。地下水位埋深为10m，年变幅约1.0 m，地下水无侵蚀性。
1.4 抗震烈度
抗震设防烈度为7度，地震分组为第一组，三级抗震要求。
1.5 活荷载
屋面活荷载：0.5 / ；走廊、楼梯活荷载：3.5  / ，其它楼面活荷载：3.0  / 。
1.6 所用材料
混凝土C30: fc=14.3N/mm2，ft=1.43N/mm2； HPB300级钢筋:fy=270N/mm2； HRB400级钢筋: fy=360N/mm2。
  [版权所有：http://DOC163.com]

目录
摘  要    2
ABSTRACT    3
第一章  设计资料    6
1.1 设计标高    6
1.2 气象资料    6
1.3 工程地质与水文地质资料    6
1.4 抗震烈度    6
1.5 活荷载    6
1.6 所用材料    6
第二章  结构布置及计算简图    7
2.1 结构布置    7
2.2确定计算简图    7 [资料来源：http://doc163.com]
2.3梁、柱截面尺寸    7
2.4材料强度等级    8
2.5荷载计算    9
第三章 框架内力计算    19
3.1 恒载作用下的框架内力    19
3.1.1弯矩分配系数    19
3.1.2 杆件固端弯矩    21
3.2 活载作用下的框架内力    27
3.2.1 梁端固端弯矩    27
3.2.2本工程考虑如下四种最不利活载组合：    27
3.4 地震作用下横向框架的内力计算    36
3.4.2 地震作用下横向框架的内力计算    42
第四章  框架内力组合    46
4.1 梯段板计算    58
4.1.1 荷载计算    58
4.1.2内力计算    59
4.1.3 配筋计算    59
4.2 休息平台板计算    60
4.2.1荷载计算    60
4.2.2 内力计算    60
4.3 梯段梁TL1计算    61
4.3.1 荷载计算    61

4.3.2 内力计算    61
4.3.3 配筋计算    61
第五章 现浇楼面板设计    63
5.1 跨中最大弯矩    63
5.2 求支座中点最大弯矩    64
5.3 A区格    65
5.3.1 求跨内最大弯矩 ，     65
5.3.2 求支座中点固端弯矩    66
5.4 E区格     67
5.4.1 求跨内最大弯矩 , ，    67
5.4.2 求支座中点固端弯矩 , ，    68
第六章 基础设计    69
6.1 荷载计算    69
6.2确定基础底面积    70
6.2.1  A柱：    70
6.2.2  B柱    71
6.3基础结构设计（混凝土选用C30）    72
6.3.1荷载设计值    72
6.3.2  A柱：    72
