南京2700平米门式刚架轻钢结构金加工厂房设计(含建筑图结构图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

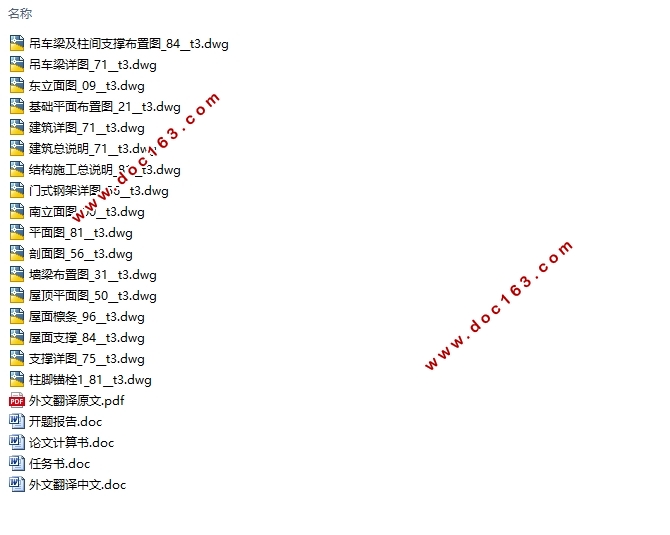

南京2700平米门式刚架轻钢结构金加工厂房设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书12000字,CAD建筑图7张,CAD结构图10张)
摘要
    门式刚架轻钢结构能有效地利用材料,构件尺寸小,重量轻,而且可以在工厂批量生产,保证质量,工地连接简便迅速,施工周期短。正因为这些优点,被广泛地应用在一般工业与民用建筑中。
    根据毕业设计任务书的要求,分建筑和结构两部分进行设计。
    建筑部分,将门式刚架厂房设计为3跨,每跨的间距为15m,总长度60m。该单层门式刚架结构是以轻型焊接H型钢作为主要承重骨架,用冷弯薄壁型钢(C型)做檩条、墙梁;以压型钢板做屋面、墙面.
结构部分,查阅相关规范和一定量的实际工程设计图,对每榀刚架的最不利荷载进行计算,使用PKPM软件完成刚架的合理截面计算,然后通过设计规范的相关要求,对刚梁、柱、支撑、檩条等构件进行稳定性计算。

关键词:门式刚架 建筑 结构 规范
Abstract
Portal frame light steel structure effective use materials,component size is small ,light weight,and in the factory mass production,quality assurance,site connection is simple and rapid,short construction period.Precisely because of these advantage,has been widely used in general industrial and civil buildings.

[资料来源:http://doc163.com]

    According to the requirements of the design plan, descriptions of the graduation points two parts,architectural and structural design.
    Construction part, by looking at other relevant information, the door type rigid frame factory building design for 3 across, each across the span of 15m, total length of 60m. The single layer type of door rigid frame structure with light weldingh-beam as the main load-bearing skeleton, with cold-formed thin-walled steel purlin, (C)do wall beam; In order to do roofing, wall steel sheet; Using 80mm glass wool as the thermal insulation material and appropriate Settings to support a lightweight building structure system.

Structural part, according to related specification and a certain amount of practical engineering design, for every nature, the most unfavorable load calculation of the frame, using PKPM software to complete the reasonable cross section frame calculation, and then through the design specification, the requirements of the relevant on beam, column, supports, purlin artifacts such as stability calculation, respectively with AUTOCAD2008 map design.
[来源:http://www.doc163.com]

Key word:Portal frame architecture structure specification

1.1.2工程地点:南京
1.1.3已确定的设计初步方案:

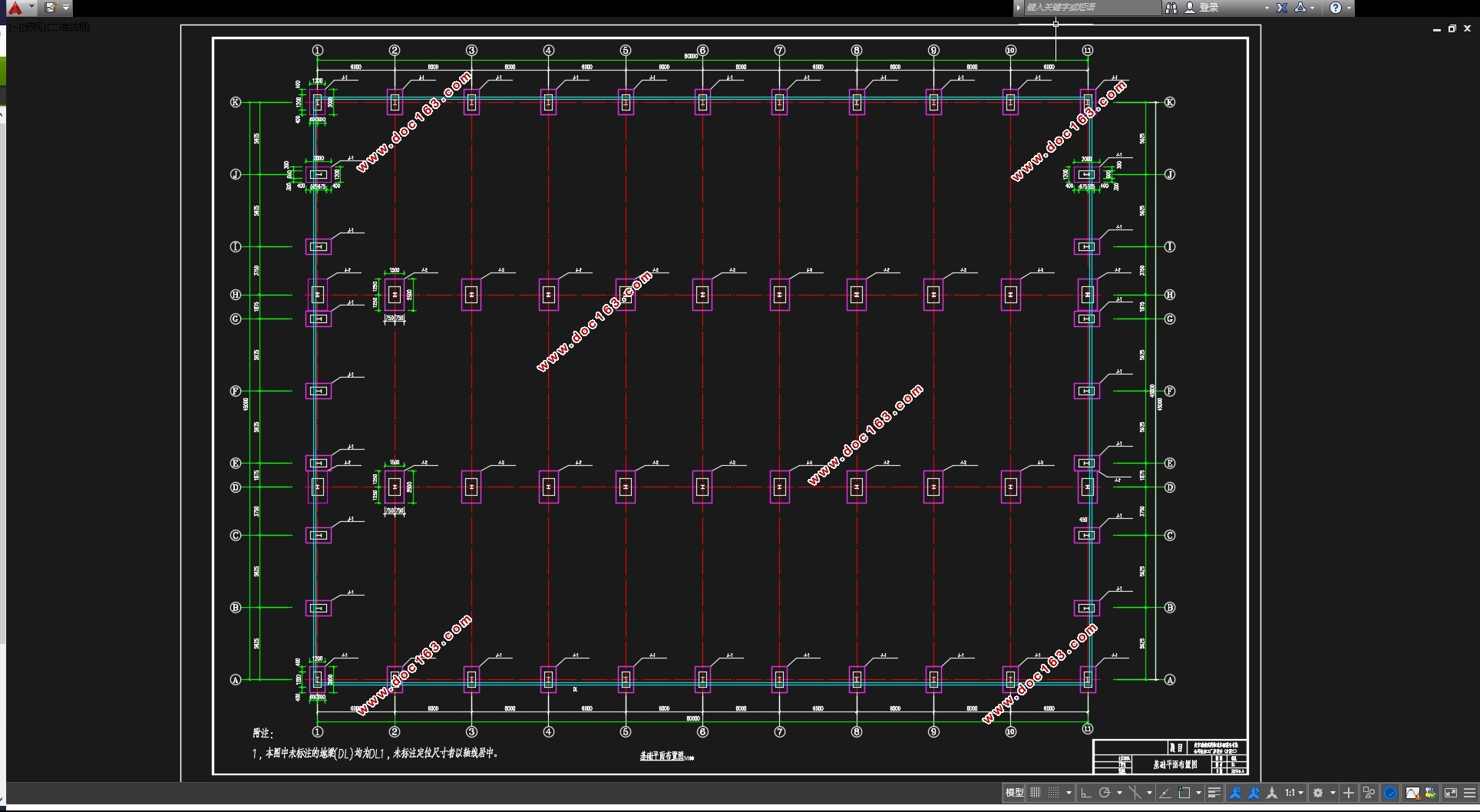

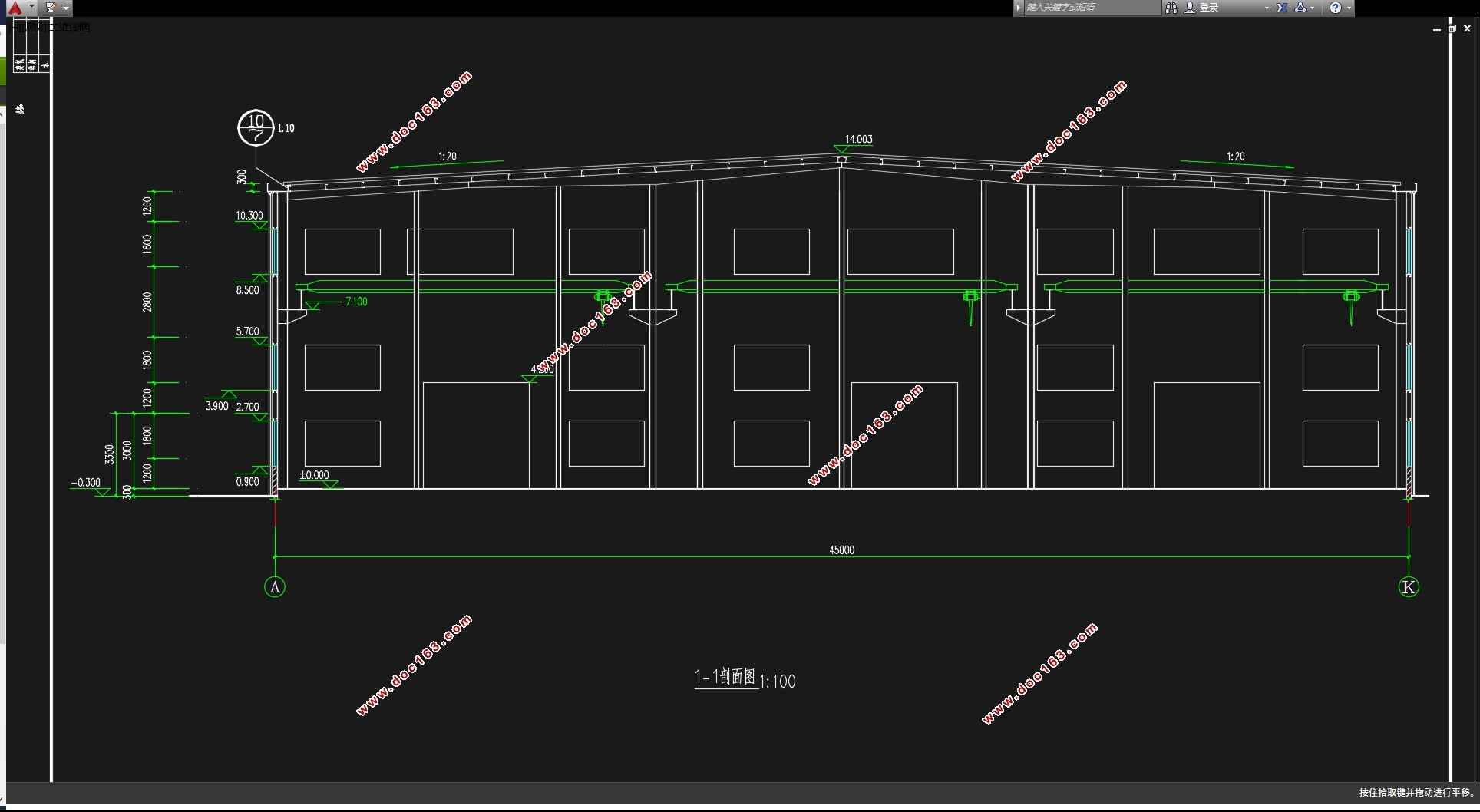

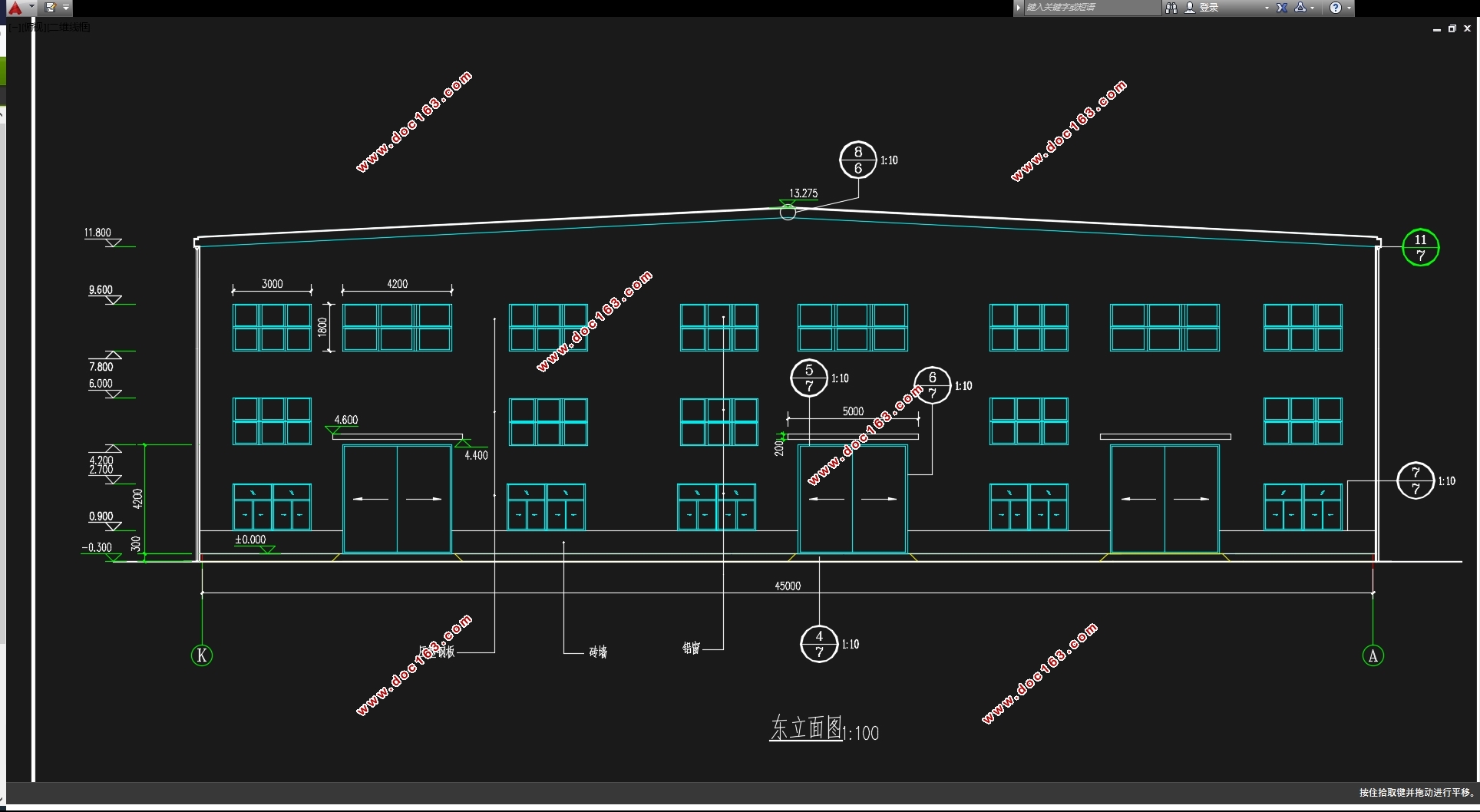

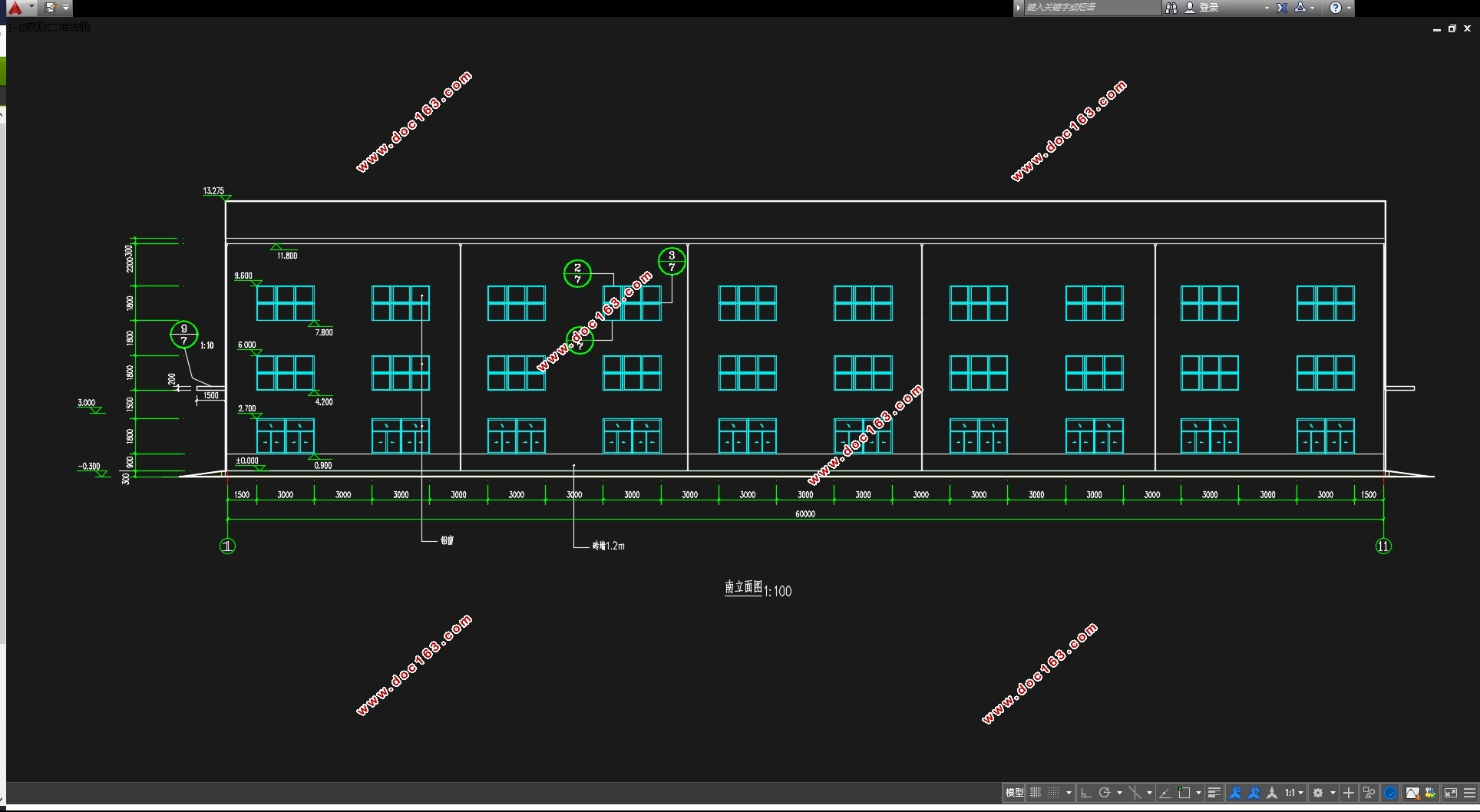

      本工程三跨双坡双脊单层轻型门式刚架钢结构厂房,每跨跨度15m,刚架间距6.0m,平面轴线尺寸为60m×45m,每跨内设置起重量为10tA5级电动单梁吊车1台。建筑总平面示意图、初步确定的柱网布置、建筑剖面见附图。
