资料介绍:

七层3538平米武汉某学院宿舍楼设计(建筑图结构图)(任务书,开题报告,论文计算书12000字,建筑图8张,结构图12张)
1 设计资料
1.1  工程名称
武汉某学院学生宿舍楼设计
1.2  工程概况
建筑总高度为26.7m,共7层,每一层层高为3.3m,楼梯间出屋面高3.6m。室内外高差为300mm,底层室内设计标高±0.000。建筑总面积为3538.5m2。
1.3  建筑等级
建筑物耐久等级为二级,耐火等级为二级,防水等级为二级。
1.4  设计荷载
基本风压:0.35kN/m2,采用50年一遇的风压值,地面粗糙度C类。
基本雪压:0.50kN/m2,采用50年一遇的雪压值。
1.5  抗震设防
本工程建筑抗震设防类别均为丙类,抗震设防烈度为6度,设计基本地震加速度值为0.05g,设计地震分组为第一组,场地土类型为中软场地土,建筑场地类别为II类,建筑的设计特征周期为0.35s。框架抗震等级为四级。
1.6  气象资料
(1)主导风向:夏季:西南风、南风;冬季:东北风、北风。
(2)风速:冬季平均2.9m/s,夏季平均2.8 m/s,最大风速2.3m/s。
(3)气温:最热月平均温度28.9C,最冷月平均温度为2 oC。

[资料来源:Doc163.com]

(4)极端最高温度为41.5oC,极端最低温度为-10.5 oC。
(5)相对湿度:最热月平均78%,最冷月平均72%。
(6)降水:平均年降雨量1269mm,最大暴雨强度61mm/h,最大降雨量327.4mm,最大积雪深度325mm。
1.7  地质资料
本工程建筑场地划分为Ⅱ类,工程建筑场地土层至上而下分述为:素填土:以粘土组成,夹中压缩性土,厚度0.3~1.8m,承载力特征值fak=110kPa;粉质粘土:半干湿,密实,可塑,厚度1.8~15.3m,承载力特征值fak=220kPa。施工时应做好防排水,回填时采用不透水材料分层夯实。


[资料来源:Doc163.com]

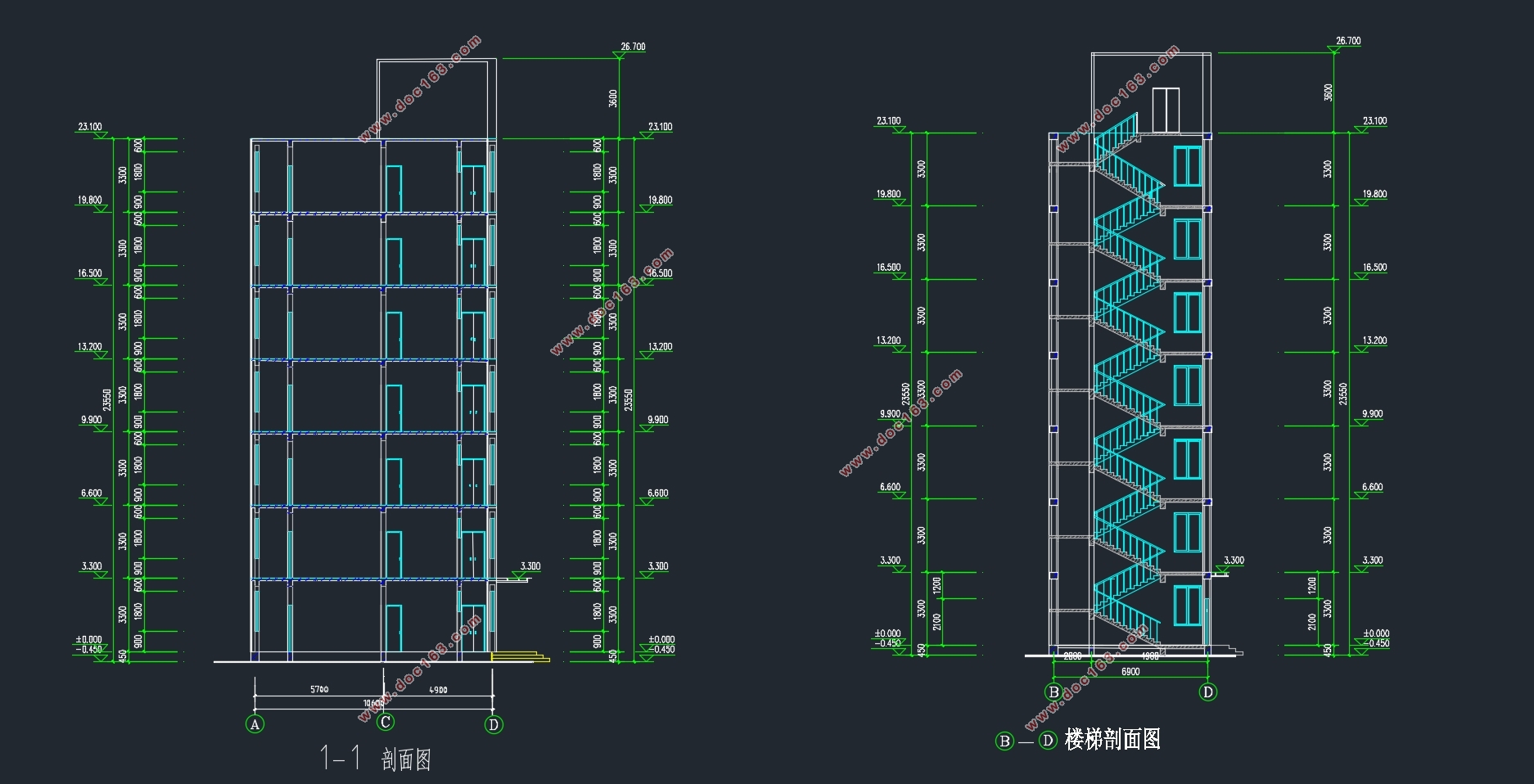

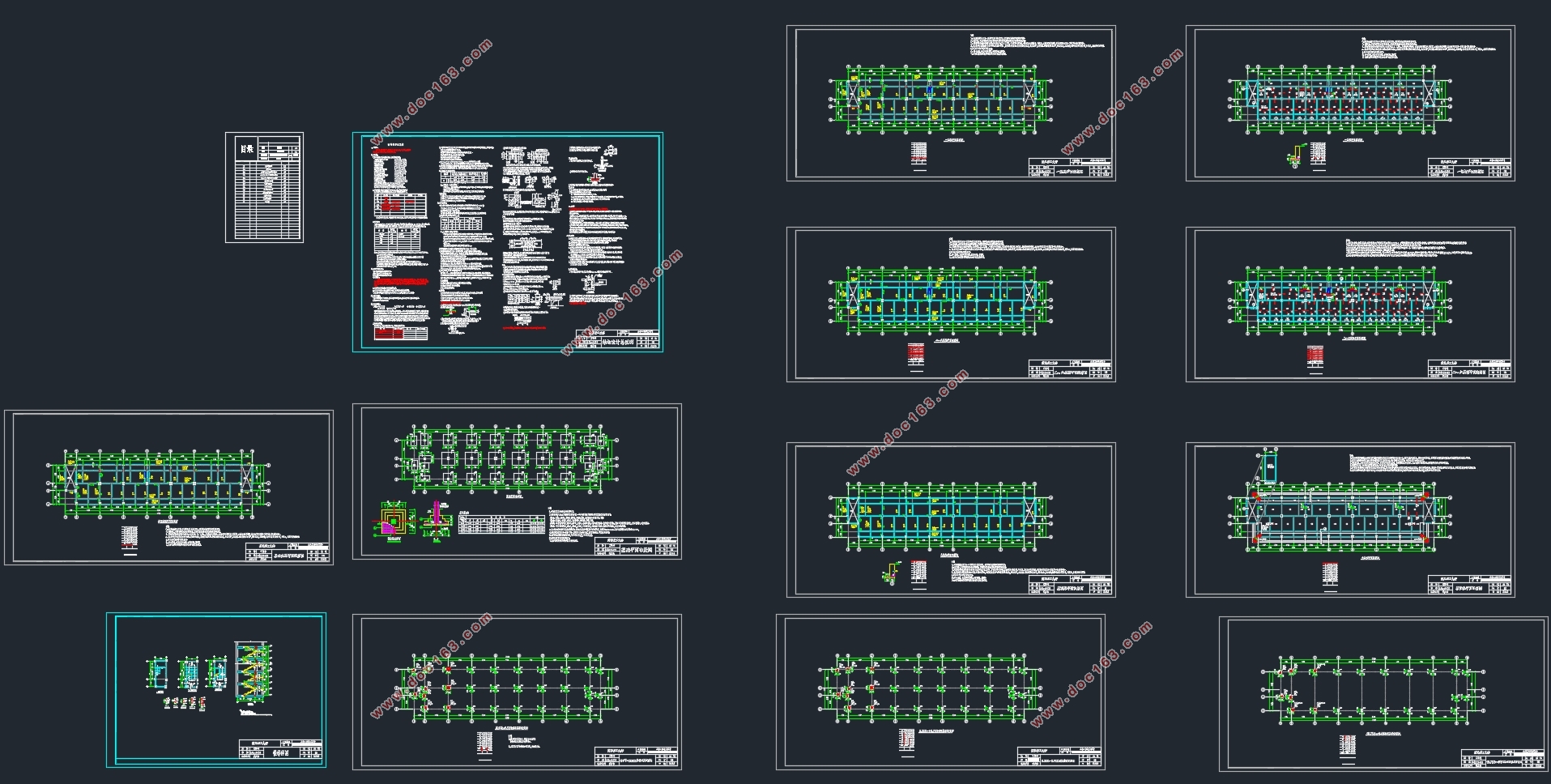

七层3538平米武汉某学院宿舍楼设计(建筑图结构图)
七层3538平米武汉某学院宿舍楼设计(建筑图结构图)
七层3538平米武汉某学院宿舍楼设计(建筑图结构图)
七层3538平米武汉某学院宿舍楼设计(建筑图结构图)
七层3538平米武汉某学院宿舍楼设计(建筑图结构图)

[来源:http://www.doc163.com]


七层3538平米武汉某学院宿舍楼设计(建筑图结构图)
七层3538平米武汉某学院宿舍楼设计(建筑图结构图)



目录
摘  要    - 1 -
Abstract    - 2 -
绪  论    - 1 -
1 设计资料    - 2 -
1.1 工程名称    - 2 -
1.2  工程概况    - 2 -
1.3  建筑等级    - 2 -
1.4  设计荷载    - 2 -
1.5  抗震设防    - 2 -
1.6  气象资料    - 2 -
1.7  地质资料    - 2 - [版权所有:http://DOC163.com]
1.8  材料选用    - 3 -
2.1  柱网布置    - 3 -
2.2  框架结构承重方案的选择    - 3 -
2.3  计算单元选取    - 3 -
2.4  梁、柱截面尺寸的初步估计    - 5 -
2.4.1  梁截面初选(⑥轴)    - 5 -
2.4.2  柱截面初选(⑦轴)    - 6 -
3 侧移刚度的计算    - 7 -
3.1  梁线刚度ib的计算(I=2I0)    - 7 -
3.2  柱线刚度ic的计算(I=I0)    - 8 -
3.3  相对线刚度计算    - 8 -
4 恒荷载作用下内力计算    - 9 -
4.1  恒荷载标准值计算    - 9 -
4.2  恒载作用下框架的所受荷载    - 11 -
4.2.1框架梁的恒载    - 12 -
4.2.2柱纵向集中恒荷载计算    - 14 -
4.3  恒载作用下框架的内力计算    - 16 -
5活荷载标准值计算    - 24 -

[资料来源:http://Doc163.com]


5.1活荷载标准值    - 24 -
5.2活载作用下框架所受荷载    - 24 -
5.2.1屋面与楼面活载    - 24 -
5.2.2柱的集中力    - 27 -
5.3  活载作用下框架的内力计算    - 28 -
6.1  风荷载标准值    - 33 -
6.2  侧移刚度D    - 35 -
6.3  风荷载作用下框架侧移计算    - 35 -
6.4  框架柱的剪力分配计算    - 37 -
6.5  框架柱反弯点高度的计算    - 38 -
6.6  框架柱端的剪力弯矩及梁端的弯矩计算    - 39 -
7 水平地震荷载作用    - 43 -
7.1  重力荷载代表值的计算    - 43 -
7.1.1顶层重力荷载代表值    - 43 -
7.1.2一~六层重力荷载代表值    - 44 -
7.1.4底层重力荷载代表值    - 44 -
7.2  水平地震作用力的计算(基底剪力法)    - 44 -
7.3  水平地震作用下框架的侧移验算    - 46 - [来源:http://Doc163.com]
7.4  水平地震作用下框架内力计算(D值法)    - 47 -
8.1  梁的内力组合    - 52 -
8.1.1梁的内力组合计算    - 52 -
8.1.2框架梁组合的剪力设计值    - 56 -
8.2  柱的内力组合表    - 56 -
8.2.1  柱的内力组合计算    - 56 -
8.2.2 柱的剪力设计值    - 59 -
9 框架梁、柱配筋    - 59 -
9.1  框架横梁配筋    - 59 -
9.2  框架柱配筋    - 63 -
10 板的配筋    - 65 -
10.1  双向板计算    - 65 -
10.1.1  荷载设计值    - 66 -
10.1.2  内力计算    - 67 -
11 楼梯设计    - 72 -
11.1  设计参数    - 72 -
11.2  计算过程    - 73 -
11.2 计算结果:    - 73 -
11.3  跨中挠度计算:    - 74 -

[资料来源:www.doc163.com]


11.4  裂缝宽度验算:    - 76 -
12 基础设计    - 77 -
12.1  计算信息    - 77 -
12.2  计算参数    - 78 -
12.3 计算作用在基础底部弯矩值    - 78 -
12.4  基础受冲切承载力验算    - 79 -
12.5  基础底板配筋计算    - 81 -
12.5.1 计算Asx    - 81 -
12.5.2计算Asy    - 82 -
12.6  确定基底尺寸    - 82 -
结束语    - 84 -
参考文献    - 85 -
致谢    - 86 -
