六层6000平米唐山丰南区某电子公司员工宿舍楼设计(建筑图结构图,PKPM电算)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

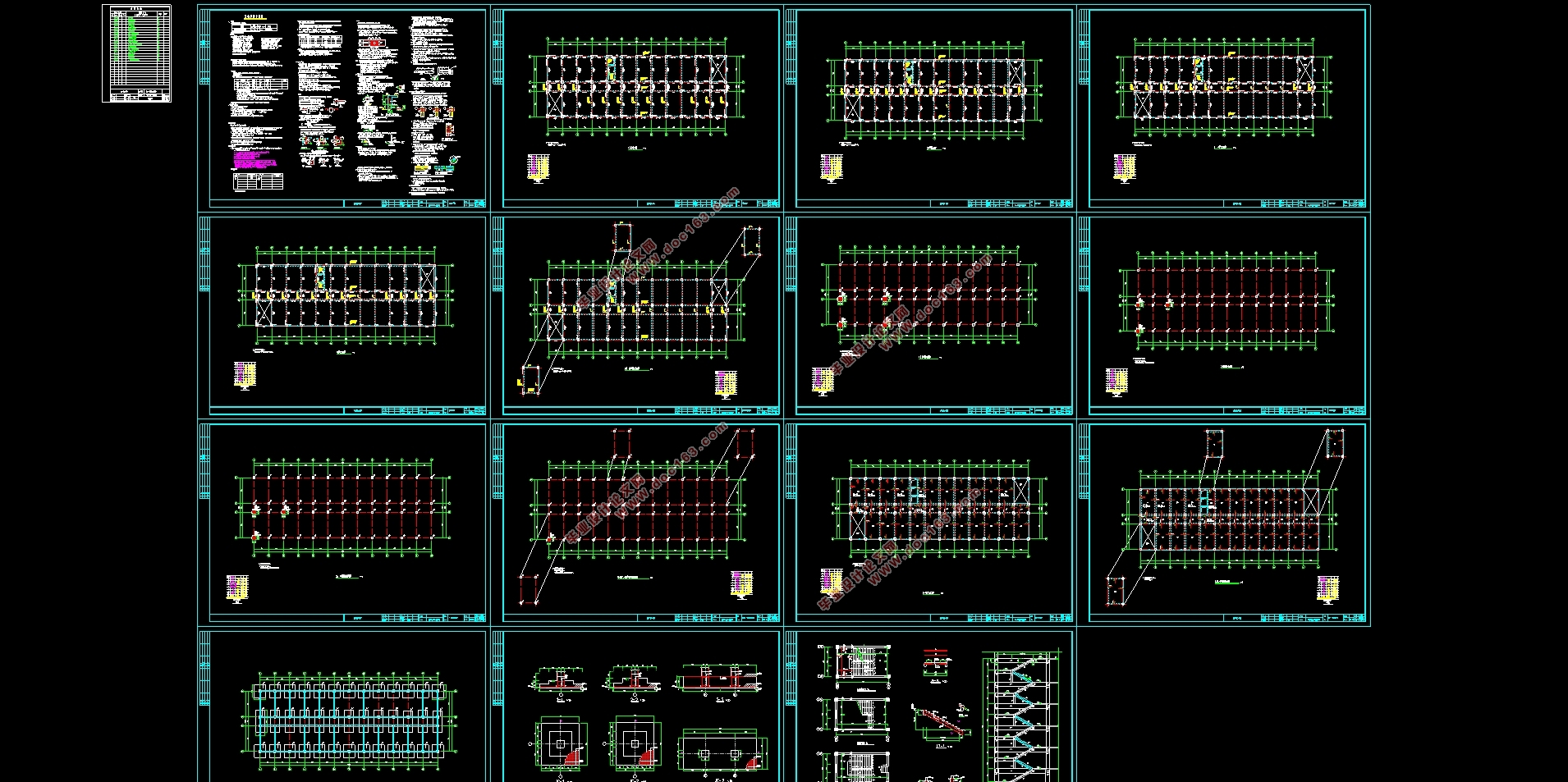

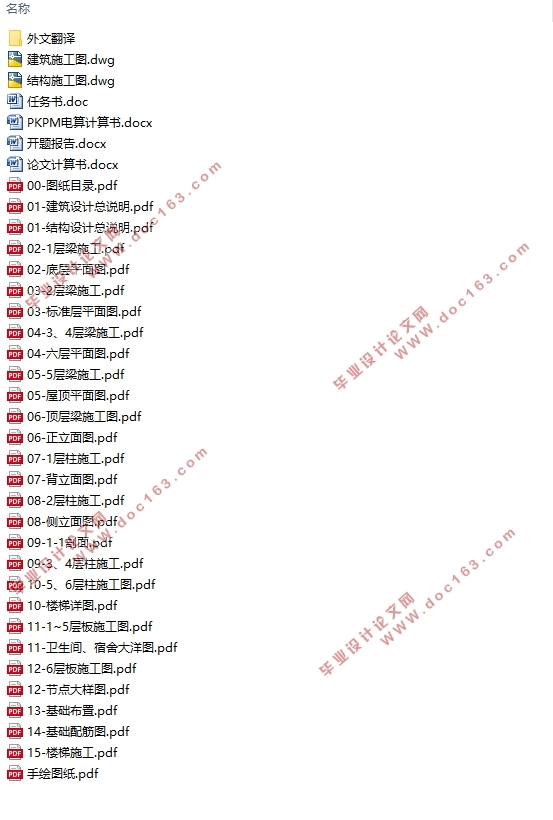

六层6000平米唐山丰南区某电子公司员工宿舍楼设计(建筑图结构图,PKPM电算)(任务书,开题报告,外文翻译,论文计算书38000字,PKPM电算计算书10000字,建筑图11张,结构图14张,手绘图)
摘要
本设计为唐山丰南区某电子公司员工宿舍楼设计,主要设计内容包括建筑设计与结构设计。
本设计为六层混凝土框架结构,建筑面积6000m2,建筑平面、立面体型规则。

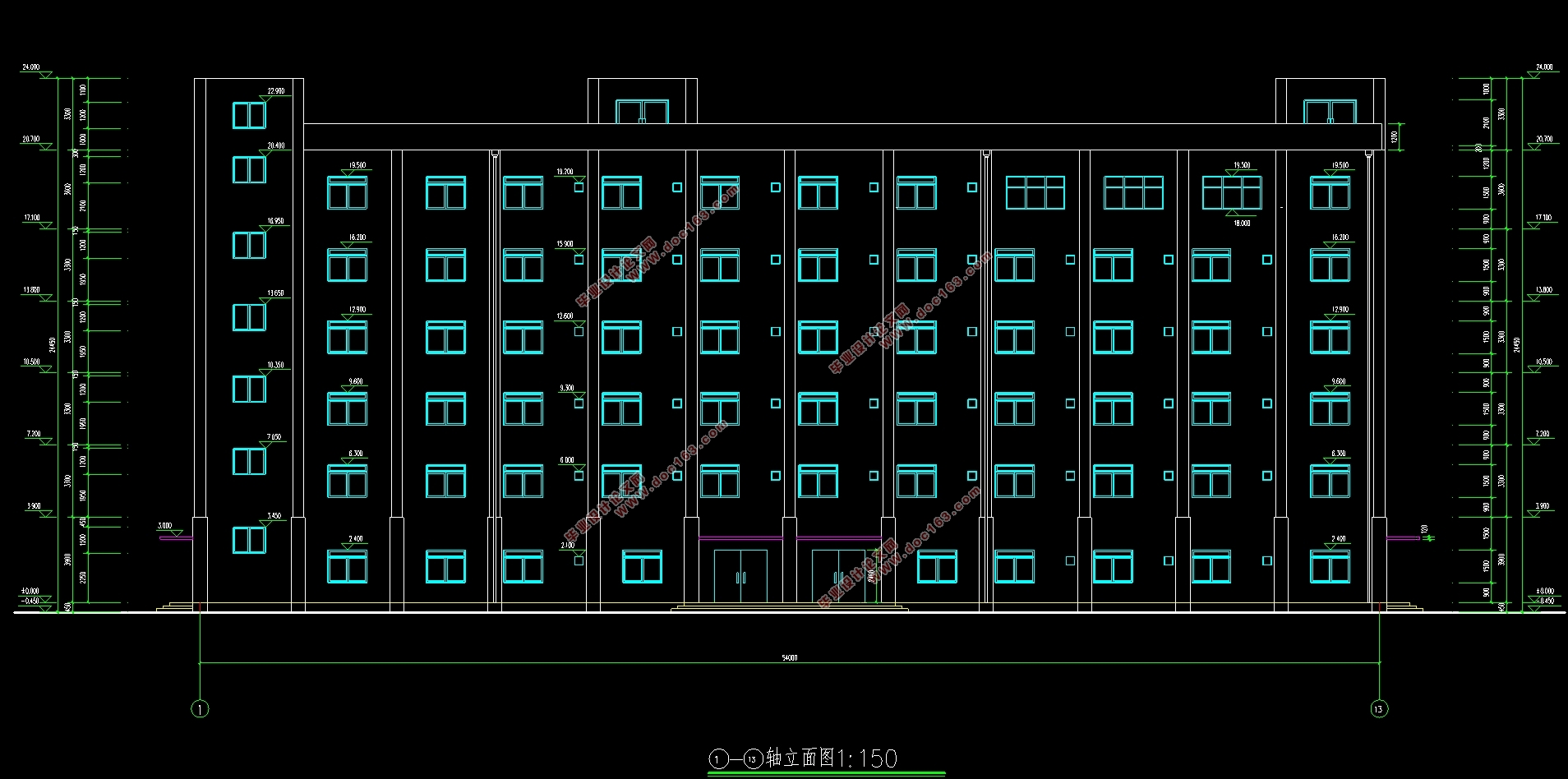

建筑设计包括首层、标准层、六层建筑平面图,屋顶排水平面图,建筑正立面、左立面、背立面、右立面图,楼梯处剖面图以及相关的设计说明和门窗表。

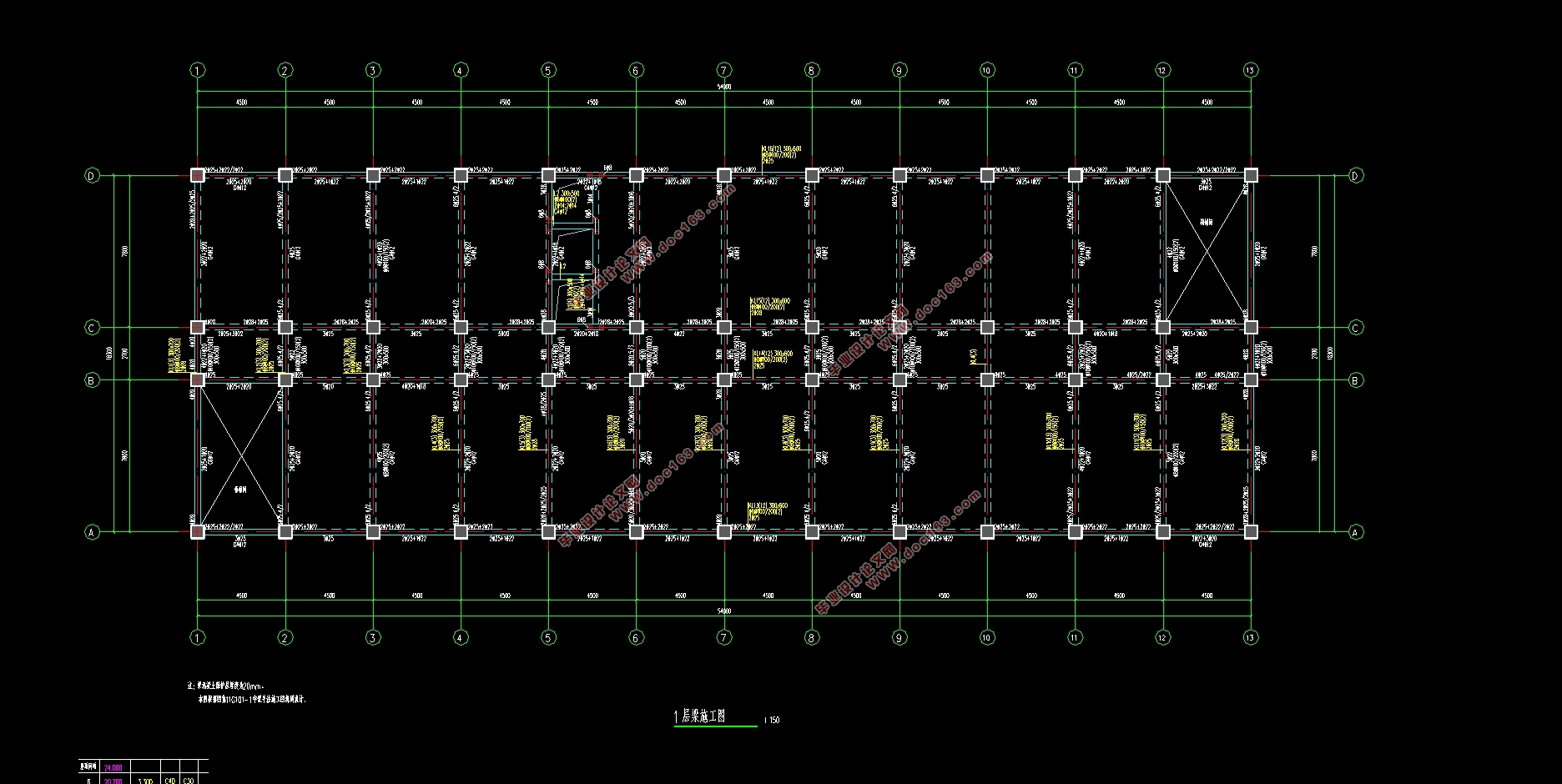

结构设计包括框架设计、梁板柱的配筋计算、基础配筋计算和楼梯设计。本计算书着重取一榀横向框架计算水平、竖向荷载作用下结构内力,并进行内力组合找出最不利组合,计算配筋。其中设计涉及到底部剪力法、D值法、二次弯矩分配法、塑性铰线法等方法,严格依据《建筑结构荷载规范》GB50009-2012、《混凝土结构设计规范》GB50010-2010、《建筑抗震设计规范》GB50011-2010等规范取值计算。
本计算书最后采用PKPM2010-V4.3版本软件进行建模计算并将手算与电算结果进行对比分析,利用软件得出混凝土结构施工图。
关键词:建筑设计;结构设计;规范;PKPM [资料来源:Doc163.com]

Abstract
This design is designed for the staff dormitory building of an electronics company in Fengnan District of Tangshan. The main design contents include architectural design and structural design.
The design is a six-story concrete frame structure with a building area of 6,000 m2, and the building plan and façade are regular.
The architectural design includes the first floor, standard floor, six floor plan, roof drainage plan, building facade, left facade, back facade, right elevation, stairway profile and associated design descriptions and door and window tables.
Structural design includes frame design, reinforcement calculation for beam and slab columns, basic reinforcement calculations and stair design. This calculation book focuses on the horizontal frame to calculate the horizontal force under the horizontal and vertical loads, and combines the internal forces to find the most unfavorable combination and calculate the reinforcement. The design involves the methods of bottom shearing force, D value method, secondary bending moment distribution method, plastic hinge line method, etc., strictly according to "Building Structure Load Specification" GB50009-2012, "Concrete Structure Design Specification" GB50010-2010, Code for seismic design of buildings GB50011-2010 and other specifications are calculated. [来源:http://www.doc163.com]
This calculation book finally uses PKPM2010-V4.31 version software to carry out modeling calculation and compares the hand calculation with the computer calculation result, and uses the software to obtain the concrete structure construction drawing.
Key Words:architectural design, structural design, specification, PKPM

设计摘要
本设计为唐山丰南区某电子公司员工宿舍楼设计,主要设计内容包括建筑设计和结构设计两部分。
建筑设计包括平面、立面和剖面设计。该宿舍楼建筑层数为6层,总建筑面积约为6000m2。底层层高3.9m,顶层层高3.6m,其余层层高3.3m,室内外高差0.45m。外墙厚300mm,内墙厚200mm,女儿墙高1.2m,屋面为上人屋面。
结构设计包括框架设计、构件设计和基础设计等,其中,框架采用钢筋混凝土纵横向框架承重布置方案,基础采用钢筋混凝土柱下独立基础和双柱联合基础。
1.2工程概况
本工程为钢筋混凝土框架结构,填充墙采用加气混凝土砌块。设计使用年限为50年,防火等级为二级,建筑安全等级为二级,地面粗糙度为C类。
依据《建筑结构荷载规范》GB50009-2012,河北唐山地区基本雪压S0=0.35kN/m2,基本风压ω0=0.40kN/m2。 [来源:http://www.doc163.com]
依据《建筑抗震设计规范》GB50011-2010(正式版),建筑场地所在地区地震设防烈度为8度,设计基本地震加速度值为0.20g,设计地震分组为第二组,抗震等级为二级。
Ⅱ类场地,地表下土层分布均匀,地基承载力特征值ƒak=280kPa。
  [资料来源:http://www.doc163.com]

六层6000平米唐山丰南区某电子公司员工宿舍楼设计(建筑图结构图)
六层6000平米唐山丰南区某电子公司员工宿舍楼设计(建筑图结构图)
六层6000平米唐山丰南区某电子公司员工宿舍楼设计(建筑图结构图)
六层6000平米唐山丰南区某电子公司员工宿舍楼设计(建筑图结构图)

[资料来源:Doc163.com]


六层6000平米唐山丰南区某电子公司员工宿舍楼设计(建筑图结构图)
六层6000平米唐山丰南区某电子公司员工宿舍楼设计(建筑图结构图)
六层6000平米唐山丰南区某电子公司员工宿舍楼设计(建筑图结构图)


目录
第1章绪论    1
1.1设计摘要    1
1.2工程概况    1
1.3设计依据    1
1.4结构选型    2
1.5结构缝设置    2

[资料来源:http://www.doc163.com]


1.6地基与基础    2
第2章材料选择、构件尺寸确定和计算简图    3
2.1构件材料选择    3
2.2结构平面布置图    3
2.3梁、柱、板截面尺寸    5
2.3.1梁截面尺寸    5
2.3.2柱截面尺寸    5
2.3.3板截面尺寸    6
2.4基础埋深    6
2.5框架计算简图    6
第3章框架刚度计算    8
3.1梁、柱线刚度    8
3.2框架侧向刚度    9
3.3横向框架侧向刚度比验算    12
第4章重力荷载和水平荷载计算    14
4.1重力荷载标准值    14
4.1.1屋面和楼面永久荷载标准值    14
4.1.2屋面和楼面可变荷载标准值    14
4.1.3梁、柱重力荷载标准值    14
4.1.4墙体重力荷载标准值    15
4.2重力荷载代表值    15
4.3水平地震作用计算    17
[资料来源:http://www.doc163.com]

4.3.1结构自振周期    17
4.3.2水平地震影响系数    18
4.3.3水平地震作用标准值    18
4.4风荷载作用计算    20
第5章水平荷载作用下框架结构分析    23
5.1水平地震作用    23
5.1.1剪重比和侧移验算    23
5.1.2内力计算    24
5.2风荷载作用    28
5.2.1侧移验算    28
5.2.2内力计算    28
第6章竖向荷载作用下框架结构分析    32
6.1计算单元简图    32
6.2荷载计算    32
6.2.1恒载计算    32
6.2.2活载计算    37
6.3内力计算    41
6.3.1恒载内力    41
6.3.2活载内力    51
第7章内力组合    60
7.1弯矩调幅    60
7.2内力调整    62
7.3内力组合    70
[资料来源:http://Doc163.com]

第8章梁、柱、板截面设计    91
8.1梁截面设计    91
8.1.1内力选择和设计步骤    91
8.1.2设计参数    91
8.1.3配筋计算    91
8.2柱截面设计    105
8.2.1内力组合和步骤    105
8.2.2设计参数    105
8.2.3配筋计算    105
8.3现浇板设计    120
8.3.1设计参数    120
8.3.2荷载计算    120
8.3.3双向板    120
8.3.4单向板    122
8.3.5其他板    124
8.4节点设计    126
第9章基础设计    129
9.1设计资料    129
9.2基础梁设计    129
9.3 D柱独立基础设计    129
9.3.1荷载计算    129
9.3.2基础底面尺寸的确定    130
9.3.3基础立面尺寸的确定    131

[资料来源:Doc163.com]


9.3.4基础配筋的计算    133
9.4 B、C双柱联合基础设计    135
9.4.1荷载计算    135
9.4.2双柱联合基础尺寸的确定    136
9.4.3双柱联合基础内力计算    136
9.4.4双柱联合基础高度验算    136
第10章楼梯设计    138
10.1设计资料    138
10.2梯段板设计    138
10.3斜梁设计    139
10.4平台板设计    141
10.5平台梁设计    142
10.6构造措施    143
结论    145
参考文献    146
致谢    147

PKPM电算计算书
目录
一. 设计依据
二. 计算软件信息
三. 结构模型概况
1. 系统总信息
2. 楼层信息
3. 各层等效尺寸
4. 层塔属性
[来源:http://www.doc163.com]

四. 工况和组合
1. 工况设定
2. 工况信息
3. 构件内力基本组合系数
五. 质量信息
1. 结构质量分布
2. 各层刚心、偏心率信息
六. 荷载信息
1. 风荷载信息
七. 立面规则性
1. 楼层侧向剪切刚度
2. [楼层剪力/层间位移]刚度
3. 各楼层受剪承载力
4. 楼层薄弱层调整系数
八. 抗震分析及调整
1. 结构周期及振型方向
2. 各地震方向参与振型的有效质量系数
3. 地震作用下结构剪重比及其调整
4. 偶然偏心信息
九. 结构体系指标及二道防线调整
1. 竖向构件倾覆力矩及百分比(抗规方式)
2. 竖向构件地震剪力及百分比

[来源:http://www.doc163.com]


十. 变形验算
1. 普通结构楼层位移指标统计
2. 大震下弹塑性层间位移角
十一. 舒适度验算
1. 结构顶点风振加速度
十二. 抗倾覆和稳定验算
1. 抗倾覆验算
2. 整体稳定刚重比验算
3. 二阶效应系数及内力放大
十三. 超筋超限信息
1. 超筋超限信息汇总
十四. 指标汇总
1. 指标汇总信息
十五. 结构分析及设计结果简图
1. 结构平面简图
2. 荷载简图
3. 配筋简图
4. 边缘构件简图
5. 柱、墙轴压比简图    [来源:http://Doc163.com]
