资料介绍:

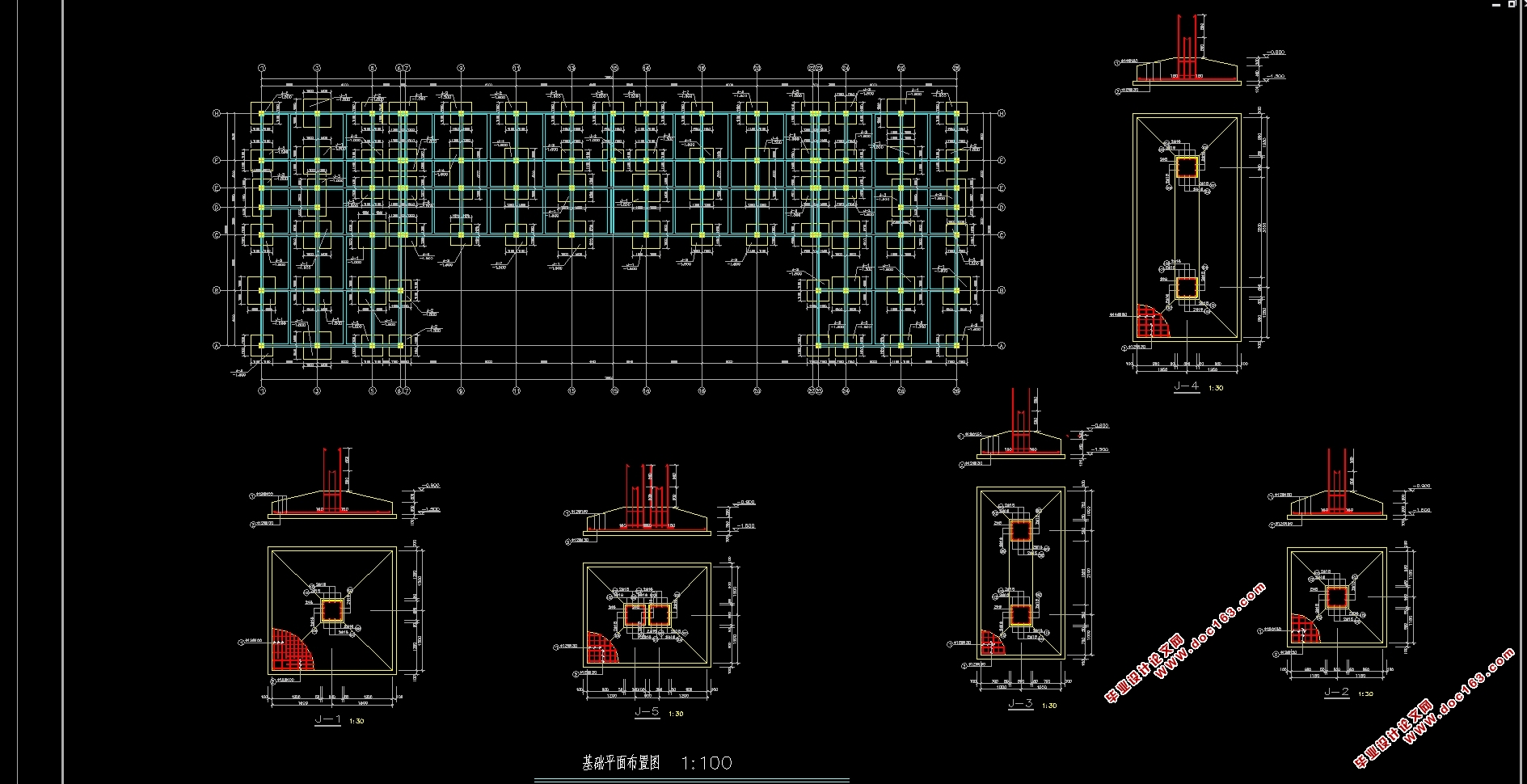

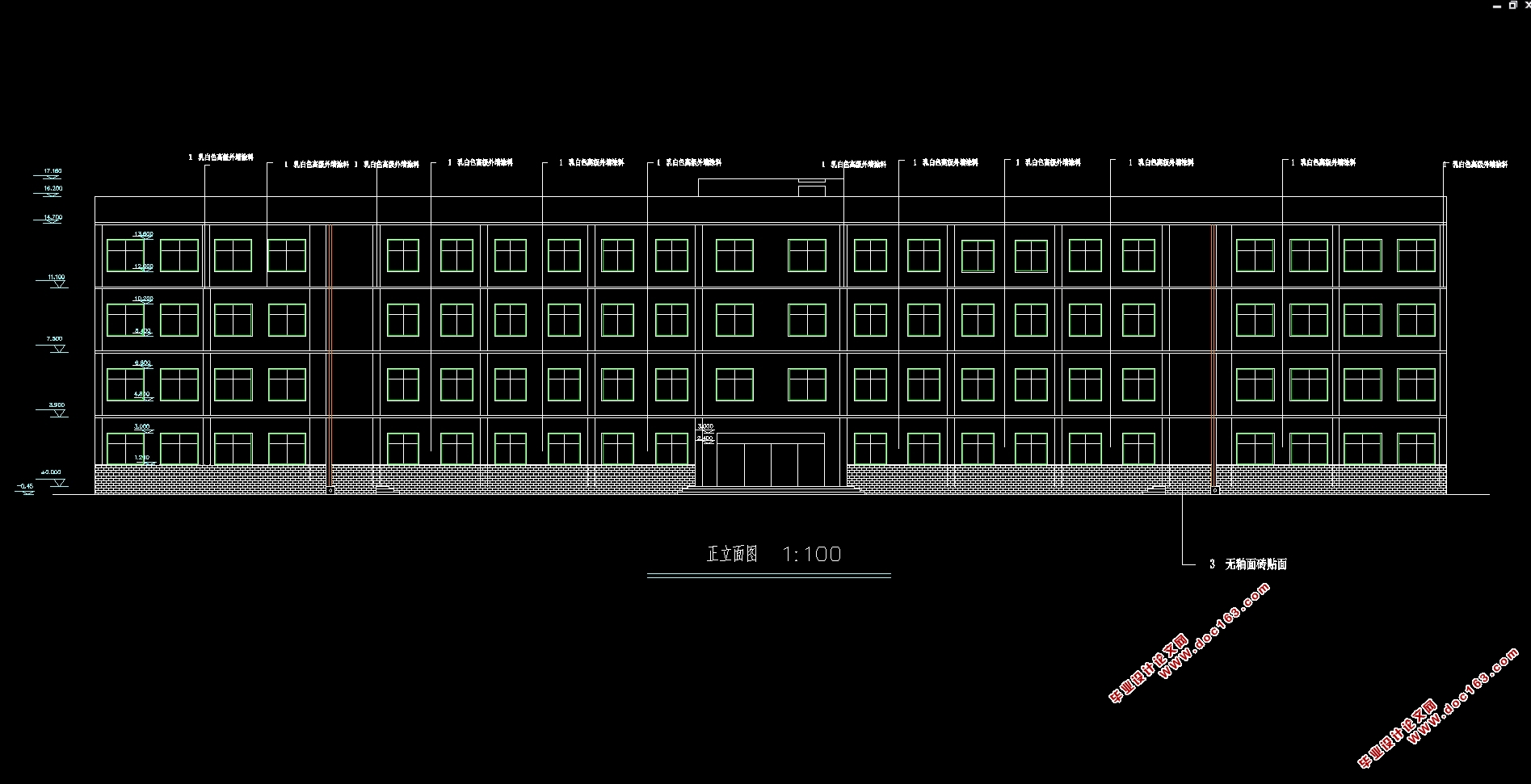

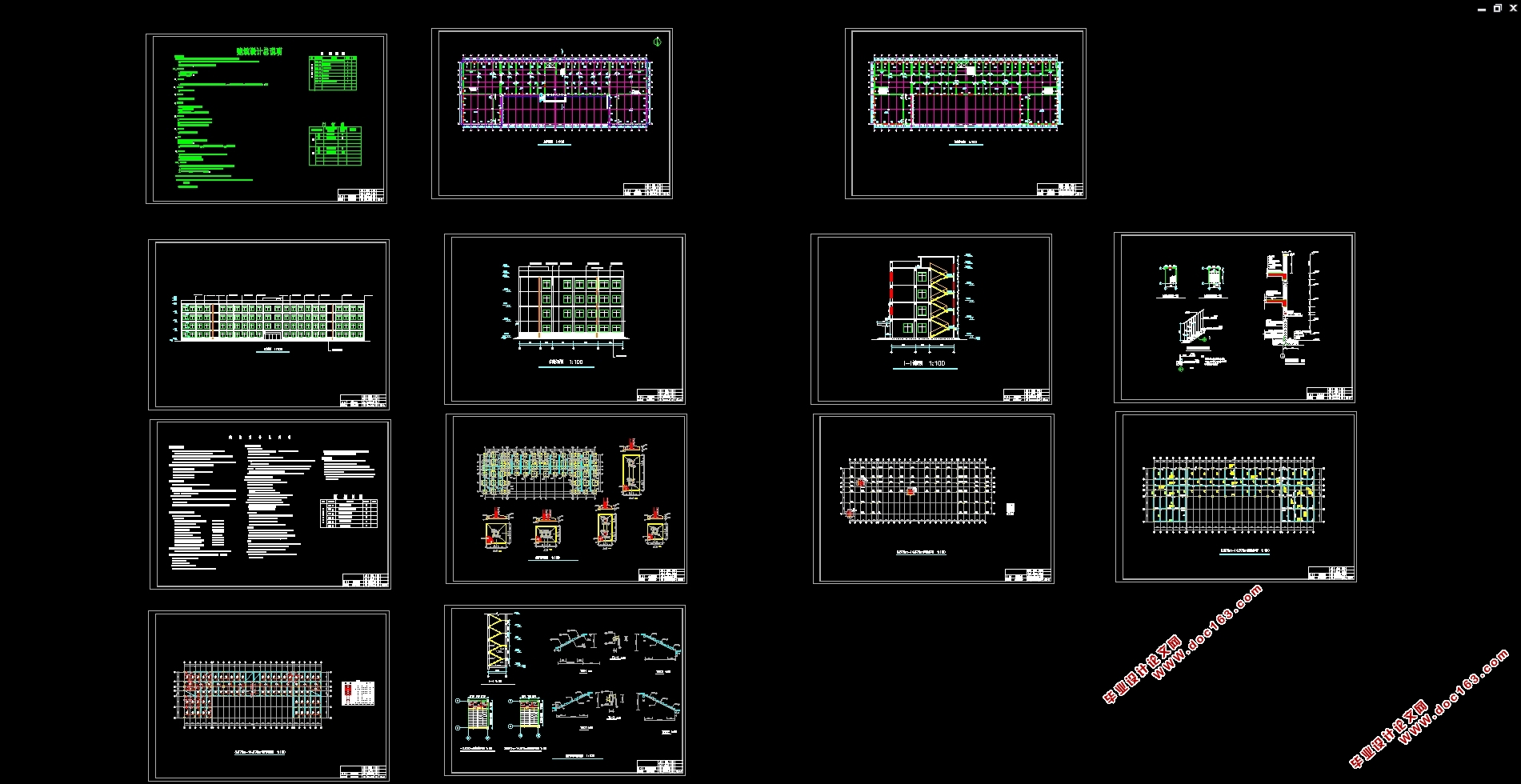

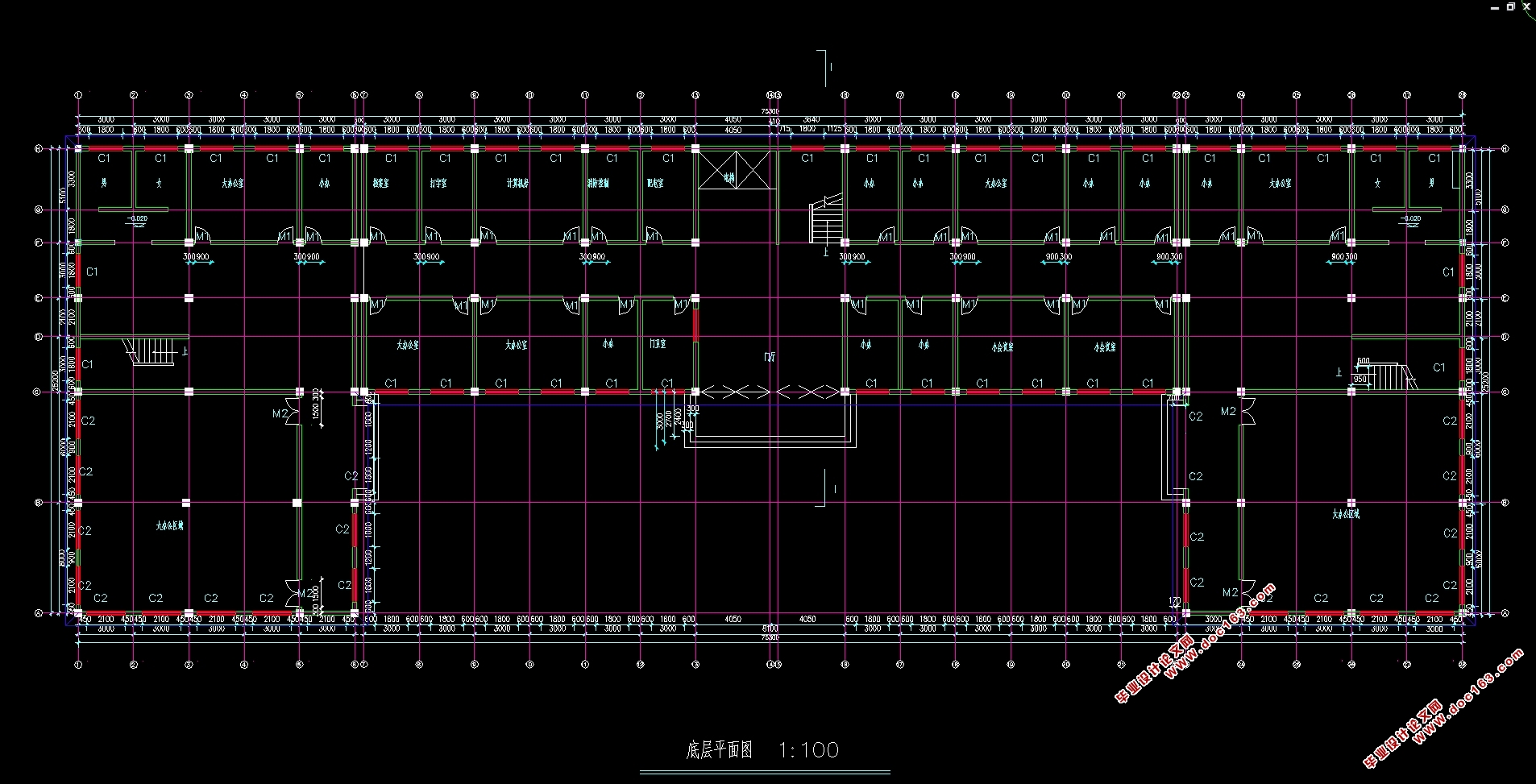

四层5420平米钢筋混凝土框架结构写字办公楼的设计(建筑图,结构图)(任务书,开题报告,文献综述,外文翻译,计算书20000字,建筑图6张,结构图5张)
1 设计资料
(1)工程名称:永达写字楼
(2)结构形式:现浇钢筋混凝土框架结构,柱网尺寸为500mm×500mm。
(3)工程概况:建筑层数4层,层高3.6m,室内外高差450mm,女儿墙高1500mm,建筑高度17.180m,建筑面积约5420m2。
(4) 基本风压:0.45 kN/ m2,地面粗糙度为C类。
(5) 基本雪压:0.40 kN/ m2。
(6) 抗震设防烈度:七度设防。
(7) 材料选用:
钢筋:梁、柱中的纵向钢筋采用HRB400,板中钢筋和箍筋采用HPB235;基础中除分布钢筋和箍筋采用HPB235外,其余钢筋采用HRB400。
混凝土:采用C35混凝土;
墙体:采用加气混凝土砌块,重度 =5.5 kN/m3 ;
窗:铝合金窗, =0.35 kN/m3 ;
(8) 墙体厚度:外墙墙厚240mm,厕所墙厚240mm。

2 梁、柱截面尺寸估算
2.1 梁截面尺寸估算
框架梁截面高度 ,截面宽度 ,本结构中取:
纵向框架梁:              b=250mm   h=500mm

[资料来源:https://www.doc163.com]


横向跨框架梁:            b=250mm   h=500mm
次梁:                    b=250mm   h=500mm
2.2 柱截面尺寸估算
框架柱的截面尺寸 , , 为第 层层高。本结构中层高为3.6m,故 =(200~300)mm。
框架柱截面尺寸还应根据公式 估算。式中: , 负荷面积×(12~14) kN/ m2×层数, 为轴压比,可根据规范查出。
仅估算底层柱。本结构中,边柱和中柱负荷面积分别为(7.2 3)m2 ,(7.2 4.35)m2,层数为5层;该框架结构抗震设防烈度为七度,建筑高度18.45m<30m,因此为三级抗震,其轴压比限值 =0.9。
C30混凝土 , =16.7 N/mm2
边柱 mm2
中柱 mm2
取柱截面为正方形,则边柱、中柱截面分别为375 mm  375 mm,452 mm  452 mm,考虑到施工、计算简便以及安全因素,各柱截面尺寸从底层到顶层均取为500 mm  500 mm。
  [资料来源:http://www.doc163.com]

四层5420平米钢筋混凝土框架结构写字办公楼的设计(建筑图,结构图)
四层5420平米钢筋混凝土框架结构写字办公楼的设计(建筑图,结构图)
四层5420平米钢筋混凝土框架结构写字办公楼的设计(建筑图,结构图)
四层5420平米钢筋混凝土框架结构写字办公楼的设计(建筑图,结构图) [资料来源:http://www.doc163.com]
四层5420平米钢筋混凝土框架结构写字办公楼的设计(建筑图,结构图)
四层5420平米钢筋混凝土框架结构写字办公楼的设计(建筑图,结构图)


目录
1 设计资料    1
2 梁、柱截面尺寸估算    1
2.1 梁截面尺寸估算    1
2.2 柱截面尺寸估算    1
框架柱的截面尺寸 , , 为第 层层高。本结构中层高为3.6m,故 =(200~300)mm。    1
3 框架计算简图及梁柱线刚度    2
3.1 确定框架计算简图(KJ-4)    2
3.2 梁柱线刚度计算    2
4 荷载计算    3
4.1 恒荷载标准值计算                           3 [版权所有:http://DOC163.com]
4.1.1 屋面    3
4.1.2 各层楼面    3
4.1.3 梁自重    3
4.1.4 柱自重    4
4.1.5 外纵墙自重    4
4.1.6 内纵墙自重    5
4.1.7 外横墙自重    5
4.1.8 内横墙自重    5
4.1.9 走廊尽头墙    6
4.1.10 女儿墙自重    6
4.2 活荷载标准值计算    7
4.2.1 屋面和楼面活荷载标准值    7
4.2.2 雪荷载标准值    7
4.3 恒荷载和活荷载作用下框架的受荷图    7
4.3.1 A~B轴间框架梁    7
4.3.2 B~C轴间框架梁    8
4.3.3 A轴柱纵向集中荷载的计算    8
4.3.4 B轴柱纵向集中荷载的计算    9
4.4 风荷载标准值计算    10
4.5 水平地震作用计算    11
4.5.1 重力荷载代表值计算    11
4.5.2 框架柱抗侧刚度D和结构基本自振周期计算    14 [资料来源:www.doc163.com]
4.5.3 多遇水平地震作用计算    16
4.5.4 刚重比和剪重比验算    17
5 内力计算    17
5.1 恒荷载标准值作用下框架的内力    17
5.2 活荷载标准值作用下框架的内力    17
5.3 风荷载标准值作用下框架的内力    18
5.4 水平地震作用下框架的内力    23
5.5 重力荷载代表值作用下框架的内力    28
5.5.1 均布重力荷载代表值计算    28
5.5.2 作用于A柱集中重力荷载代表值计算    28
5.5.3 作用于B柱集中重力荷载代表值计算    28
5.5.4 框架内力    29
6 内力组合    29
6.1 各种荷载作用下梁控制截面的内力    29
6.1.1 恒荷载作用下梁控制截面的内力    29
6.1.2 活荷载作用下梁控制截面的内力    32
6.1.3 风荷载作用下梁控制截面的内力    32
6.1.4 水平地震作用下梁控制截面的内力    32 [资料来源:Doc163.com]
6.1.5 重力荷载代表值作用下梁控制截面的内力    33
6.2 各种荷载作用下柱控制截面的内力    33
6.2.1 恒荷载作用下柱控制截面的内力    33
6.2.2 活荷载作用下柱控制截面的内力    33
6.2.3 风荷载作用下柱控制截面的内力    34
6.2.4 水平地震作用下柱控制截面的内力    34
6.2.5 重力荷载代表值作用下柱控制截面的内力    34
6.3 框架梁内力组合    37
6.3.1 非地震作用下框架梁内力组合    37
6.3.2 地震作用下框架梁内力组合    37
6.4 框架柱内力组合    38
6.4.1 非地震作用下框架柱内力组合    38
6.4.2 地震作用下框架柱内力组合    38
7 框架梁截面设计    46
7.1 框架梁正截面承载力计算    46
7.2 框架梁斜截面承载力计算    50
7.3 框架梁裂缝宽度验算    53
8 框架柱截面设计    54 [版权所有:http://DOC163.com]
8.1 框架柱正截面承载力计算    54
8.1.1 轴压比验算    54
8.1.2 正截面承载力计算    54
8.2 框架柱斜截面承载力计算    58
8.3 裂缝宽度验算    59
9 次梁截面设计    60
9.1 荷载计算    60
9.2 内力计算    60
9.3 次梁截面承载力计算    61
9.3.1 次梁正截面承载力计算    61
9.3.2 次梁斜截面承载力计算    61
10 板截面设计    62
10.1 B1计算    62
10.1.1 荷载计算    62
10.1.2 内力计算    62
10.1.3 截面承载力计算    63
10.2 B2计算    64
10.2.1 荷载计算    64
10.2.2 内力计算    64
10.2.3 截面承载力计算    64
11 楼梯设计    65
11.1 设计资料    65
11.2 踏步板设计(TB1)    65 [来源:http://www.doc163.com]
11.2.1 确定踏步板的基本尺寸    65
11.2.2 荷载计算    66
11.2.3 内力计算    66
11.2.4 配筋计算    66
11.3 平台板设计(TB2)    67
11.3.1 确定平台板的基本尺寸    67
11.3.2 荷载计算    67
11.3.3 内力计算    67
11.3.4 截面承载力计算    67
11.4 平台梁设计(TL1)    68
11.4.1 确定平台梁尺寸    68
11.4.2 荷载计算    68
11.4.3 内力计算    68
11.4.4 正截面承载力计算    68
11.4.5 斜截面承载力计算    69
11.5 其它梁、板设计    69
12 基础设计    70
12.1 作用于基础顶面上的荷载计算    70
12.1.1 A轴基础    70
12.1.2 B轴基础    70
12.2 A柱基础的计算    71
12.2.1 初步确定基础尺寸    71

[资料来源:http://doc163.com]


12.2.2 地基承载力验算(采用标准组合)    72
12.2.3 冲切验算(采用基本组合)    73
12.2.4 基础底面配筋计算(采用基本组合)    73
12.3 B柱基础的计算    74
12.3.1 初步确定基础尺寸    74
12.3.2 地基承载力验算(采用标准组合)    75
12.3.3 内力分析(采用基本组合)    75
12.3.4 基础梁配筋计算    76
12.3.5 底板配筋计算    77
致谢    78
参考文献    79 [来源:http://www.doc163.com]
