六层5300平米辽宁工程技术大学综合办公楼的设计

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

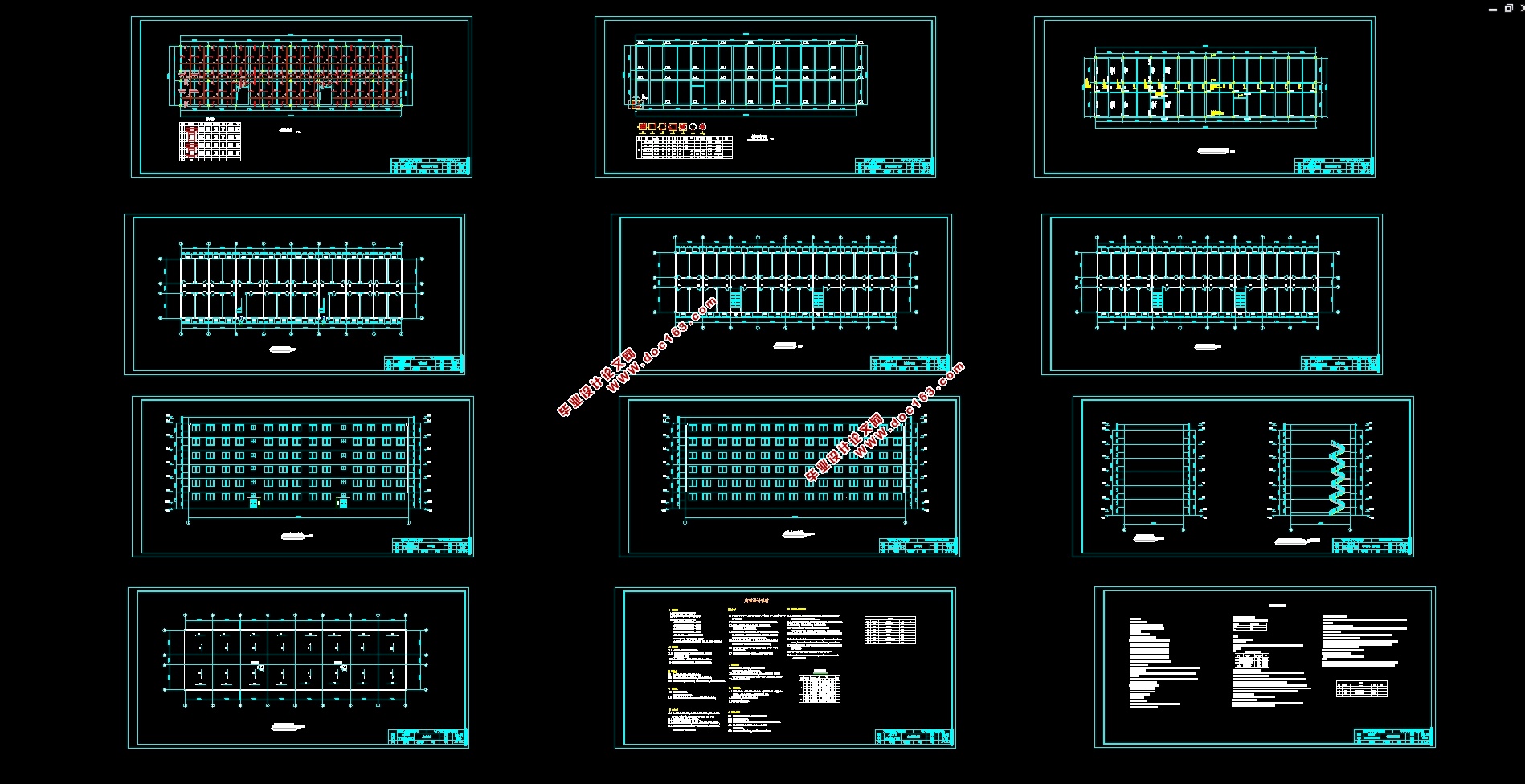

六层5300平米辽宁工程技术大学综合办公楼的设计(任务书,开题报告,计算书13000字,CAD图10张)
摘  要:本工程为辽宁工程技术大学综合办公楼工程,采用框架结构,主体为六层,女儿墙高度为1.5m,建筑面积5356.8㎡,占地面积892.8㎡。不考虑抗震设防。基本风压0.55kN/㎡,基本雪压0.3kN/㎡,室内外高差0.6m,地面粗糙度为C类,地基承载力特征值 =240kPa。本设计主要分为建筑设计和结构设计两部分。建筑设计主要包括:编制建筑设计总说明、门窗表、工程做法表;主要的平面、立面、剖面的设计;绘制施工图。结构部分主要包括:结构选型及布置,确定结构形式及结构承重体系确定柱网、构件截面尺寸及材料的强度等级。设计内容包括:结构方案选择、荷载统计;一榀框架的内力分析及内力组合;框架梁柱截面设计;板、楼梯设计等。
关键词:框架结构;荷载;内力

1 工程概况
1.1概述

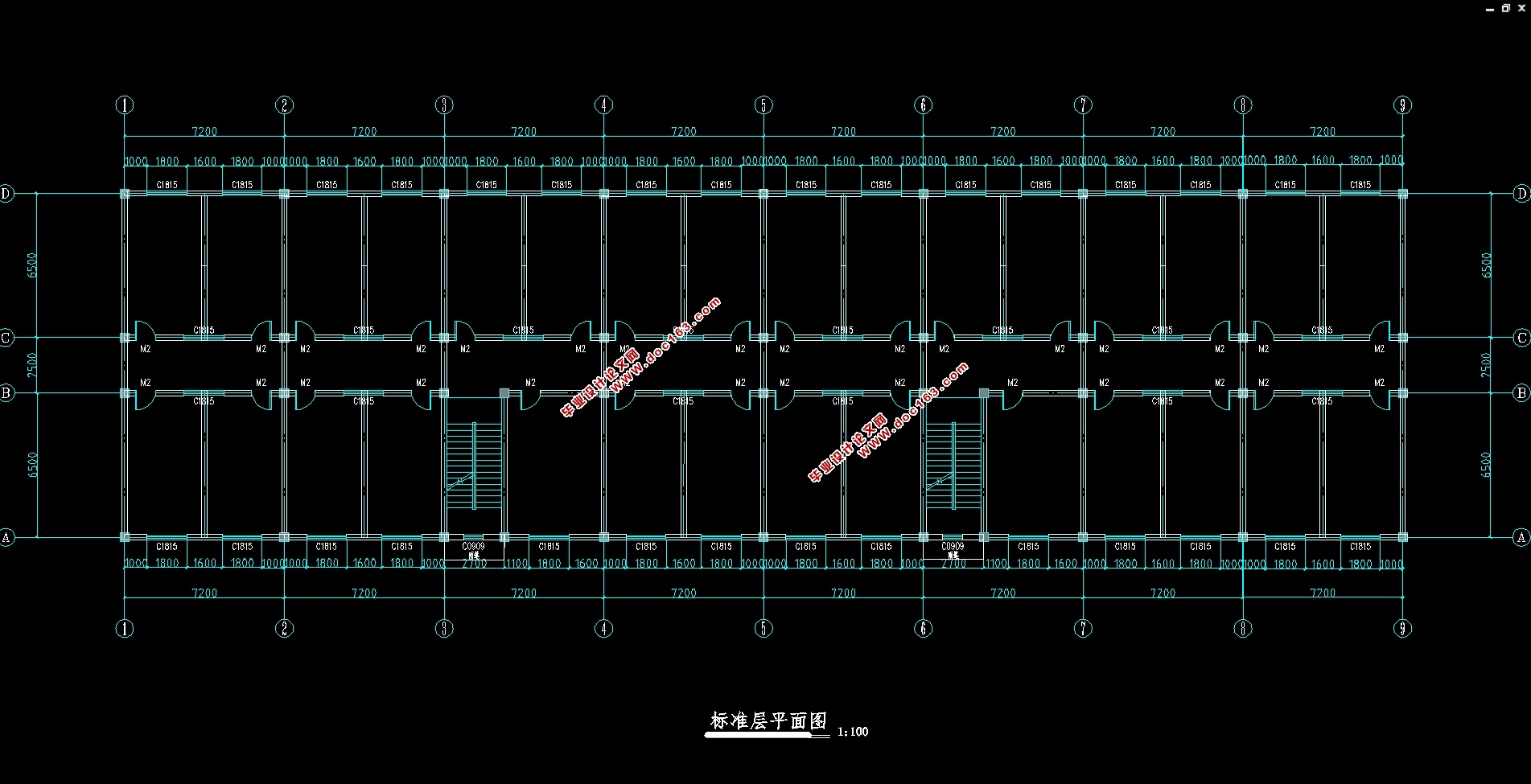

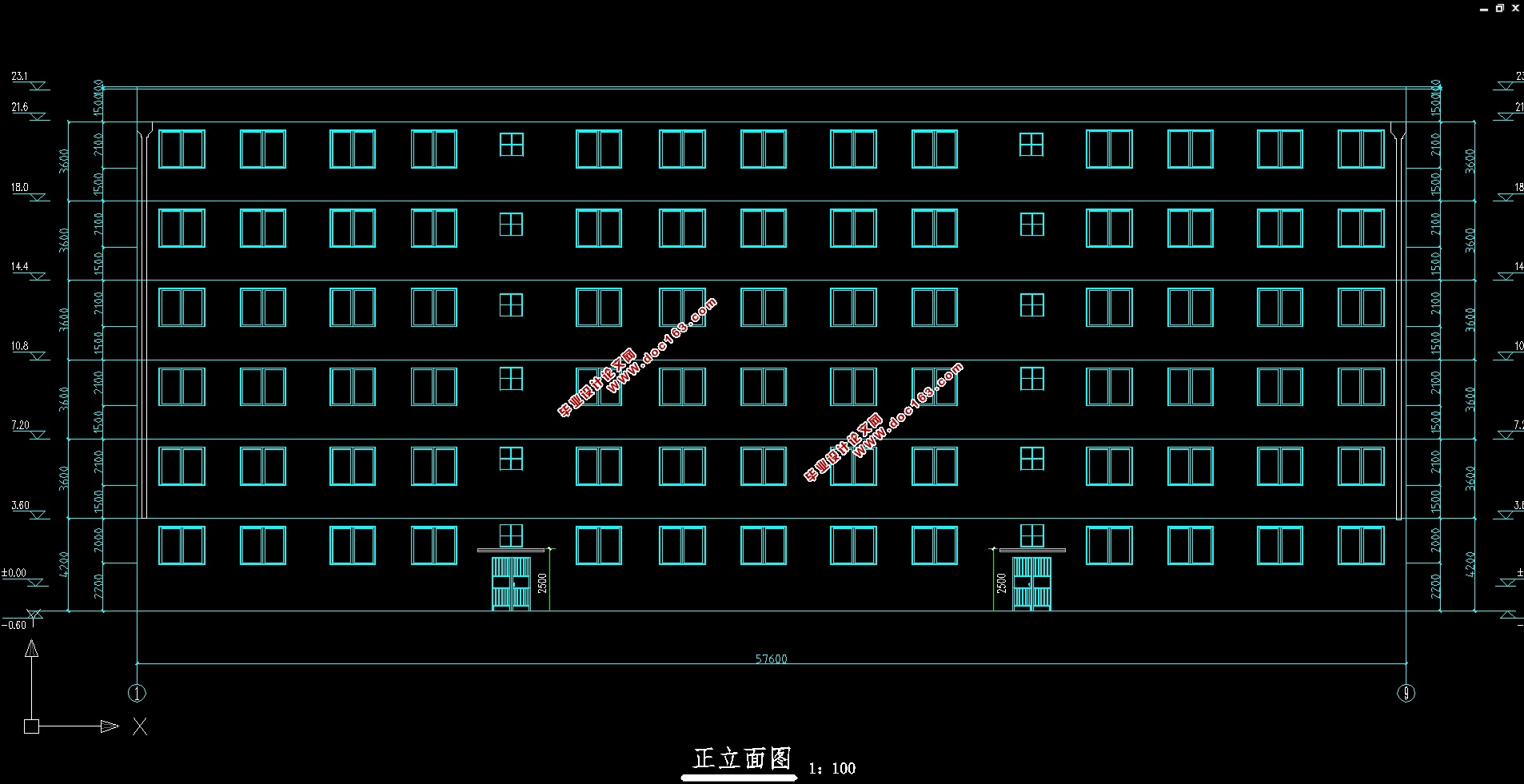

    辽宁工程技术大学综合办公楼的平面图和Ⅰ—Ⅰ剖面如图1-1、图2-2所示。其结构像是为主体六层,女儿墙高度为1.5m,建筑面积5356.8㎡,占地面积892.8㎡。不考虑抗震设防。基本风压0.55kN/㎡,基本雪压0.3kN/㎡,室内外高差0.6m,地面粗糙度为C类,由地址资料确定地基承载力特征值 =240kPa。

[资料来源:Doc163.com]

材料:梁、板混凝土C20,柱混凝土C25,梁、柱中箍筋和板及基础底板内钢筋采用HPB235级,梁、柱中纵向受力钢筋采用HRB335级。
屋面做法:(从上向下)三毡四油上铺小石子;20mm厚水泥砂浆找平;50mm厚苯板保温;1:10水泥珍珠岩找坡;一毡二油隔汽层;20mm厚水泥砂浆找平;现浇楼板;天棚抹灰。
楼面做法:(从上向下)12mm厚大理石地面;30mm厚细石混凝土;现浇楼板;天棚抹灰。
外墙做法:    MU10蒸压灰砂砖120厚,外墙包柱,内砌250厚加气混凝土小型砌块。
内墙做法:150厚加气混凝土小型砌块。
内墙上采用木门,外纵墙上相邻轴线间有两个为1.8m × 2.1m的铝合金窗。
  [版权所有:http://DOC163.com]
